STC8G1K08使用10位PWM输出

gj***

STC8G1K08使用10位PWM输出。运行中修改占空比，先PCA_PWM0，后CCAP0H。输出占空比不能线性。什么原因？

梁***

请详细描述什么叫“输出占空比不能线性”？

gj***

输出占空比不是连续变化。输入0-5v。应该输出0%-100%。实际上输入0-2V，输出%0-20%；输入2-4v，输出又%5-20%反复。
应该是重载值高位PCA_PWM0出错。CH[1:0],CL[7:0]的值有3FF变为00溢出时，修改高位PCA_PWM0造成的？

gj***

CH[1:0],CL[7:0]的值有3FF变为00溢出时瞬间，不能修改CH[1:0],CL[7:0]的值？软件上有什么办法？

梁***

gj*** 发表于 2023-8-23 14:21
输出占空比不是连续变化。输入0-5v。应该输出0%-100%。实际上输入0-2V，输出%0-20%；输入2-4v，输出又%5-20 ...

PWM输出占空比与输入多少V无关。
PWM是一个数字外设，设置占空比是数字的，不会有任何误差。
比如10位PWM，占空比值为0~1023，则低电平占空比为 0~1023/1024，步进为1/1024。

gj***

0-5v  AD采样转化为0-1023。一边AD采样，一边同时修改PWM占空比（先PCA_PWM0，后CCAP0H）, 希望pwn输出占空比值为0~1023。
但实际上PWM不是这样输出。输出%0-20%，5%-20，一直这样。什么原因？

神***

你用仿真器仿真看下你的程序和寄存器的变化

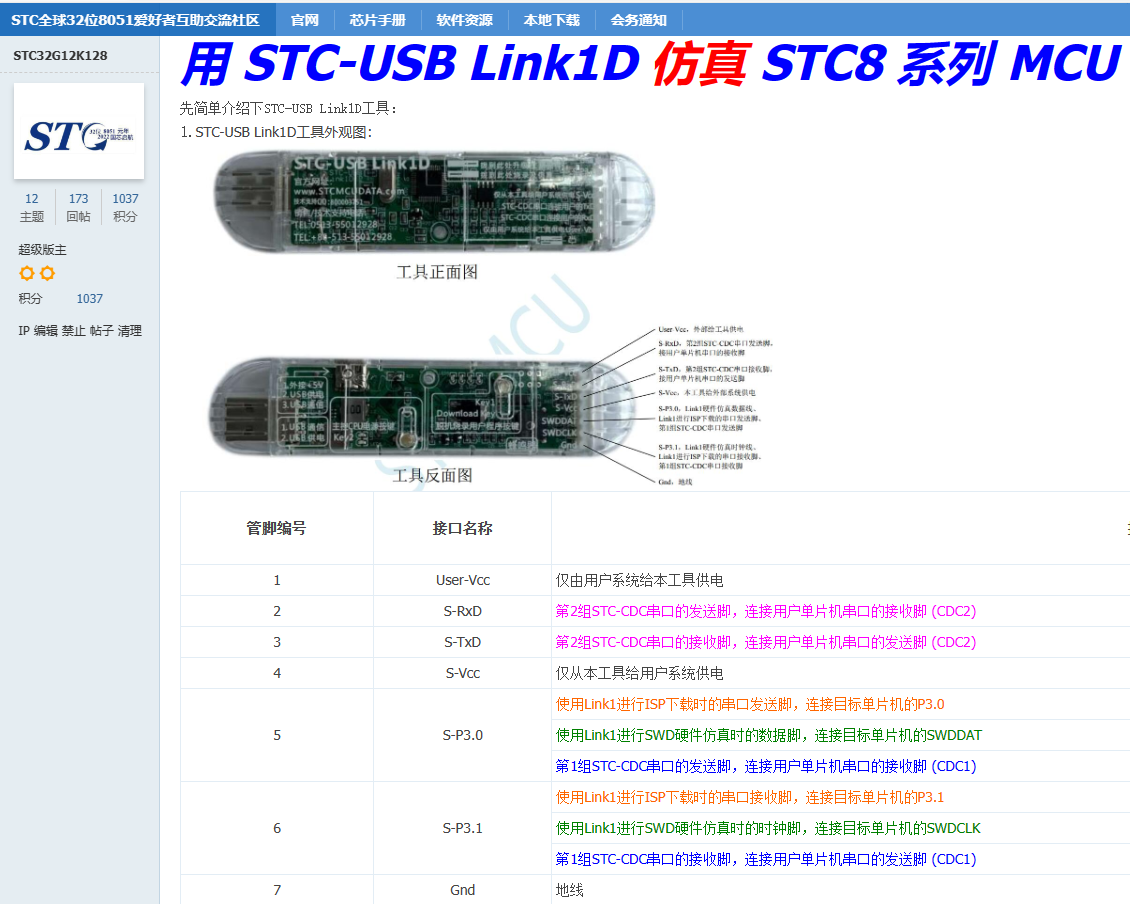

用 STC-USB Link1D 仿真 STC8 系列 MCU - 编译器/仿真器/ISP下载/做自己的ISP - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

gj***

0-5v  AD采样转化为0-1023（ADH:ADL）。一边AD采样，一边把AD采样值（400H-ADH:ADL）先PCA_PWM0，后CCAP0H放入，修改PWM占空比,。希望pwn输出占空比值为0~1023。
但实际上PWM不是这样输出。输出%0-20%，5%-20，一直这样。什么原因？

梁***

gj*** 发表于 2023-8-25 14:35
0-5v  AD采样转化为0-1023（ADH:ADL）。一边AD采样，一边把AD采样值（400H-ADH:ADL）先PCA_PWM0，后CCAP0 ...

那你先监控ADC的读数是多少。
