P5.4/nRST管脚外部都可以浮空不接任何电路==STC32G/STC8H/STC8G/STC8C/STC8A8K64D4

神***

STC32G/STC8H/STC8G/STC8C/STC8A8K64D4系列的 P5.4/nRST管脚
===外部都可以浮空不接任何电路

STC32G/STC8H/STC8G/STC8C/STC8A8K64D4系列的 P5.4/nRST管脚设置为外部低电平复位管脚
===那复位脚/P5.4脚不管是做复位脚还是做普通I/O口，外部可以什么都不接


STC32G/STC8H/STC8G/STC8C/STC8A8K64D4系列的 P5.4/nRST管脚设置为I/O  ！
===那复位脚/P5.4脚不管是做复位脚还是做普通I/O口，外部可以什么都不接


理由如下：
内部有专业级的复位电路，外部无需增加电路，外部增加电路就是增加潜在的故障点
STC32G/STC8H/STC8G/STC8C/STC8A8K64D4的I/O都是如下设计的

就是 P5.4/nRST 内部已有4K的强上拉电阻上拉到MCU_VCC

STC32G/STC8H/STC8G/STC8C/STC8A8K64D4的 P5.4/nRST 都可以如下
===当普通I/O使用，或者外部低电平按键复位，
===都可以浮空，内部已有4K强上拉电阻拉到MCU_VCC

STC32G/STC8H/STC8G/STC8C/STC8A8K64D4
内置专业级复位电路，彻底省掉外部复位电路，

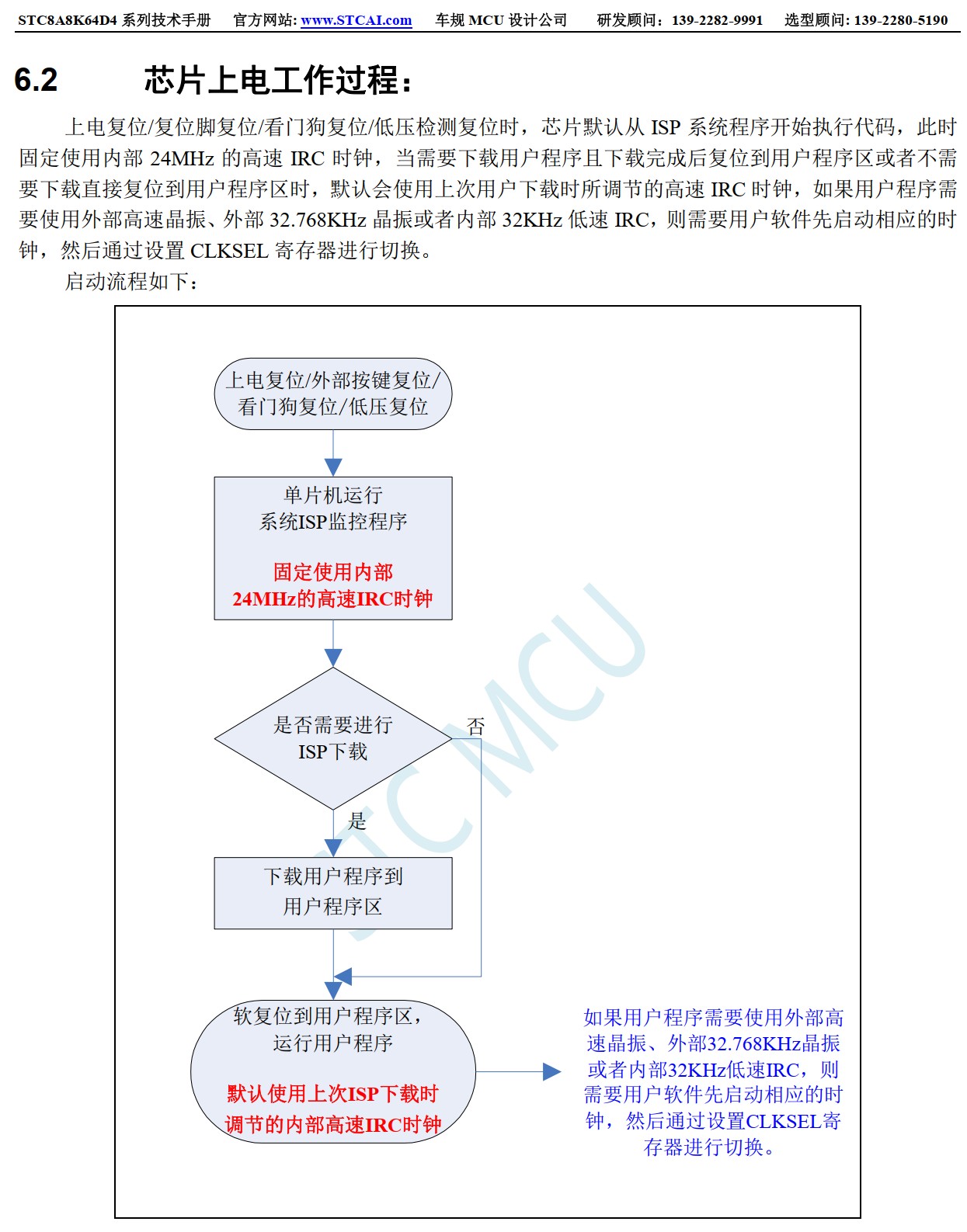

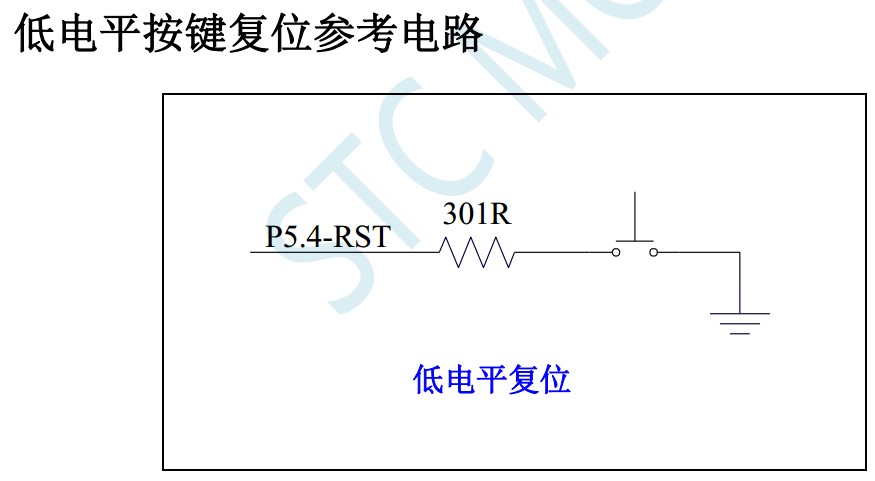

如需要手动复位，电路如下

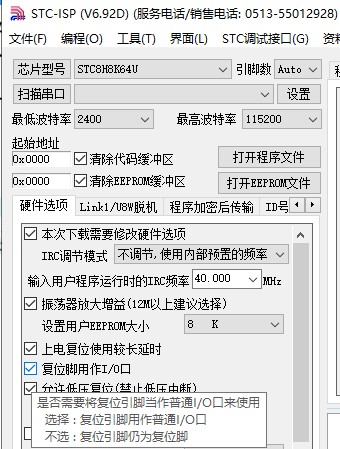

P5.4/nRST 是P5.4，不是nRST


P5.4/nRST 不是P5.4，是nRST

神***

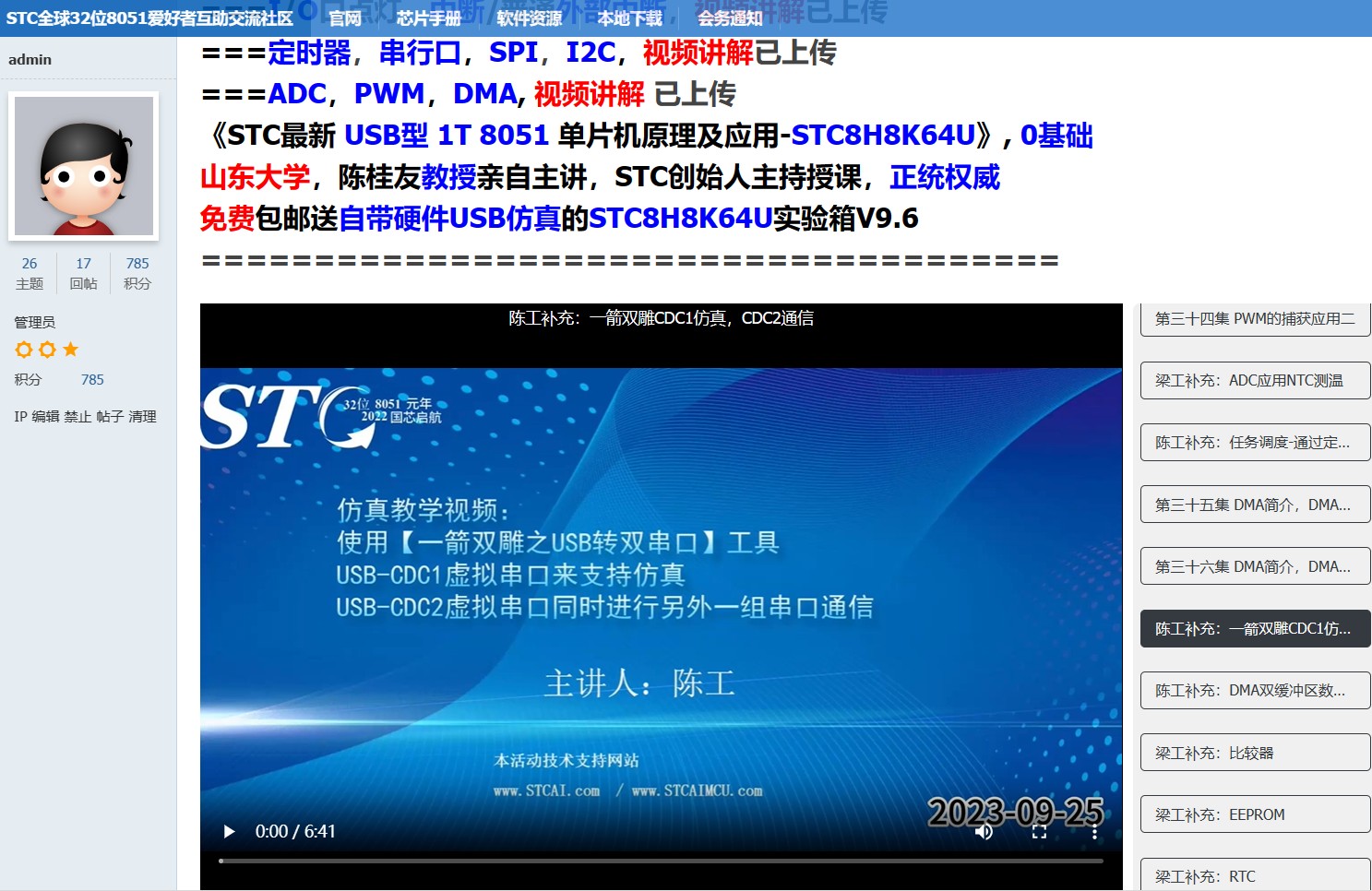

视频教学《USB型 1T 8051 单片机原理及应用-STC8H8K64U》,山东大学陈桂友教授 - 视频教学，《单片机原理及应用》教学改革及实践研讨会，实战技术交流会，会务通知 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

xxkj***

当作普通IO口，接个LED用于调试，应该可以吧？

_奶***

xxkj*** 发表于 2023-12-20 15:11
当作普通IO口，接个LED用于调试，应该可以吧？

不是那种参与控制的就可以.只是指示状态的就问题不大

xxkj***

cofmilk 发表于 2023-12-20 19:03
不是那种参与控制的就可以.只是指示状态的就问题不大

能否举个具体倒子，.不能控制什么？
接个三极管控制个继电器可以吗？

_奶***

xxkj*** 发表于 2023-12-20 19:19
能否举个具体倒子，.不能控制什么？
接个三极管控制个继电器可以吗？

最好别......你可以试一试,,那个6.5ms的高电平是不是会触发继电器,,,我不是硬件工程师.我的意见是用于指示状态什么的没问题,,用于输出控制可能可以,,既然有这个机制和别的引脚不一样,,那干脆拿来做别的不好么

_奶***

xxkj*** 发表于 2023-12-20 19:19
能否举个具体倒子，.不能控制什么？
接个三极管控制个继电器可以吗？

当时我踩了一个这个坑,,手头上要控制一个脉冲触发的电磁阀,,,用的这个引脚.

之前的手册上并么有加入这些描述,所以就利索当然得认为可以用成一个普通的GPIO,最后导致每次上电,电磁阀都会动作.

后来怎么处理的是硬件工程师干的,,忘了,,也许是换了一个引脚?(忘了改没改代码了),还是加了一个下拉电阻.新的PCB就把这个引脚换掉了,

qq6035***

xxkj*** 发表于 2023-12-20 19:19
能否举个具体倒子，.不能控制什么？
接个三极管控制个继电器可以吗？

接NPN晶体管有点担心上电误触发,接MOS管栅极是高阻基本没有影响.

Ton***

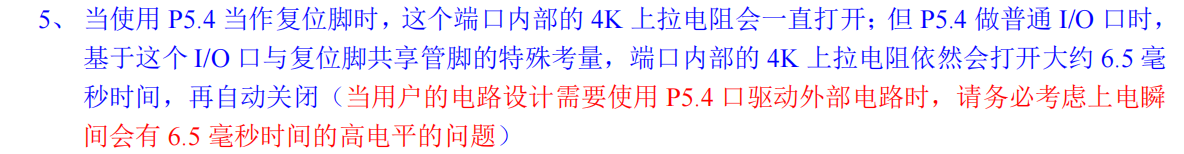

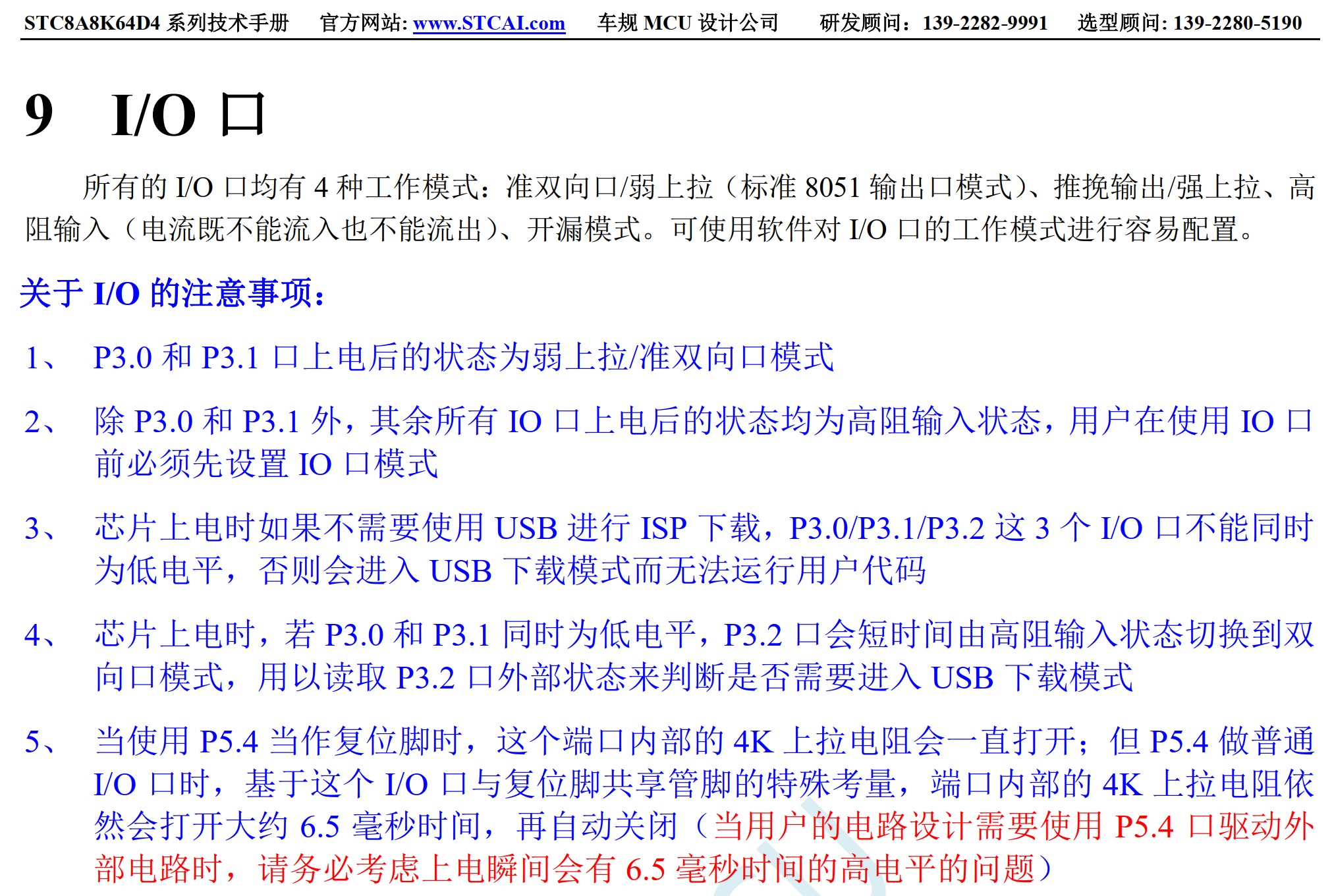

您好，我在使用STC8H1K08这个单片机，它的数据手册有一行红字写了当P54用作普通IO口时上电会有6.5ms打开上拉电阻。我调试的板子上P54连接了一个MOS管栅极驱动芯片（EG2131）的控制引脚LIN，我有点担心想看一下是否有6.5ms的高电平。但是我使用逻辑分析仪观察没有看到这个上电6.5ms的高电平。

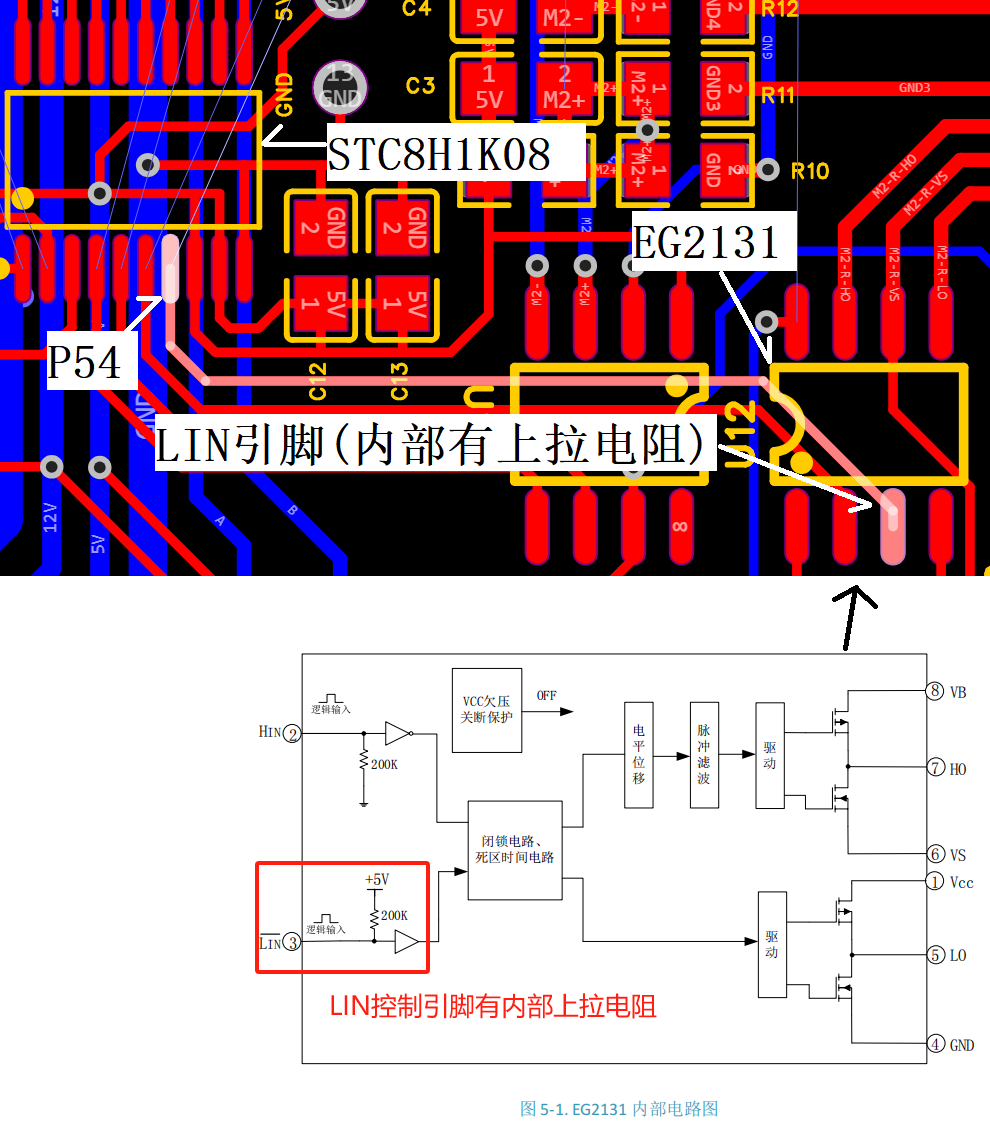

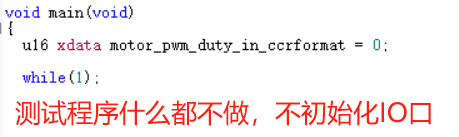

我写了一个进去了之后就直接while(1)；什么都不做，IO口也不初始化的程序。在这6.5ms内，P54应该是高阻输入，同时加了4K上拉电阻吧，那这个P54这个IO口就是对外输出高电平吧。我查了电路板，P54直接连接到栅极驱动芯片EG2131的LIN，而这个LIN口内部有一个200K的上拉，就是说这个P54的硬件连接应该不影响它输出高电平才对啊。但是就是用逻辑分析仪看不到那个P54上电输出6.5ms的高电平。

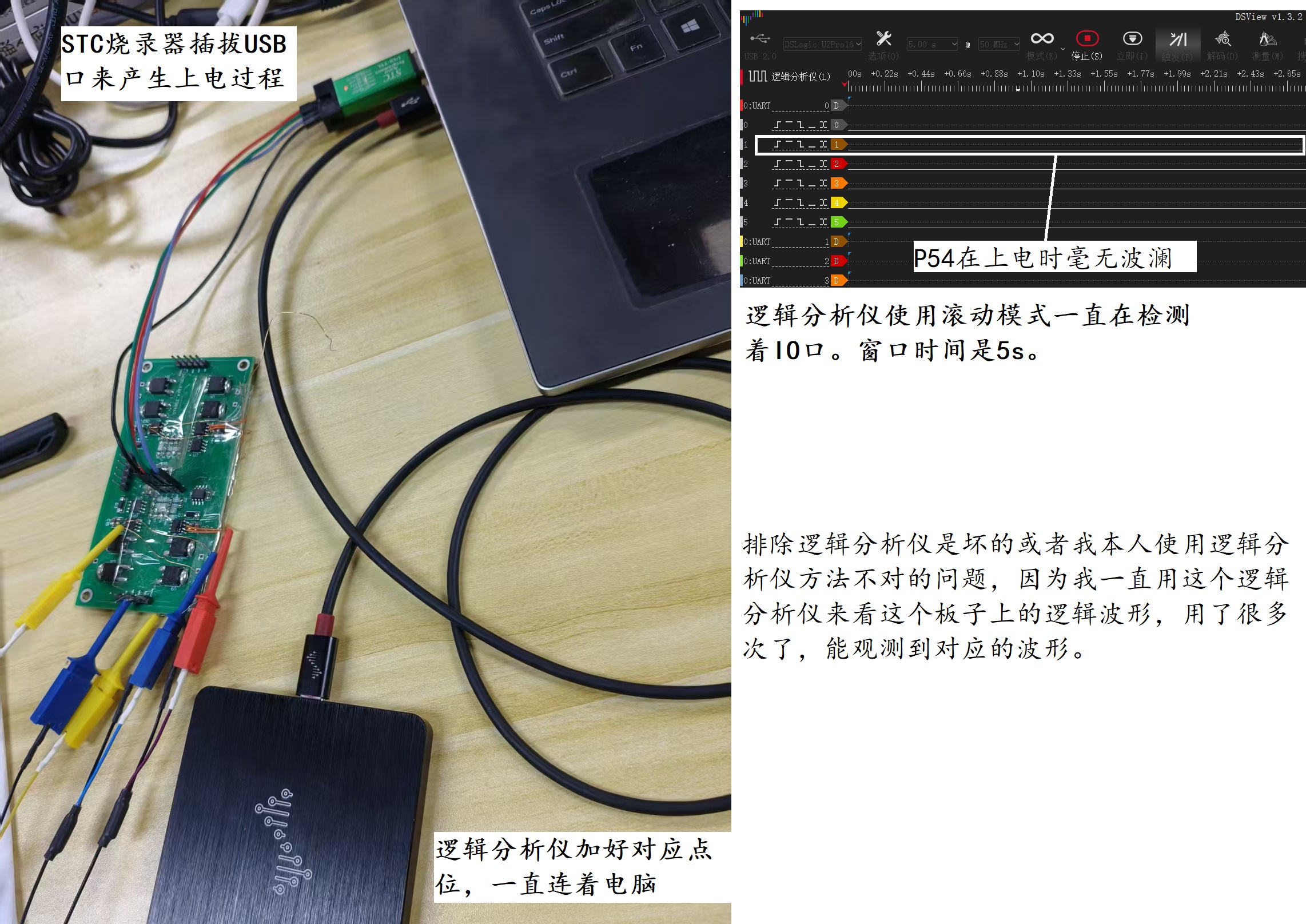

我的逻辑分析仪是好的，我用逻辑分析仪观察这个板子的波形，其他波形是正常的。我测试的时候是逻辑分析仪一直连着这个板子，然后烧录器也连接这个板子，烧录器插拔电脑来实现一个上电的过程，但是我在逻辑分析以上看不到有那个P54有高电平的变化。

现在有点想不懂为什么看不到那个P54上电6.5ms内输出高电平。
