学习笔记|STC32G单片机视频开发教程（冲哥）|第八集（上）：蜂鸣器应用

打酱油***

1.认识蜂鸣器

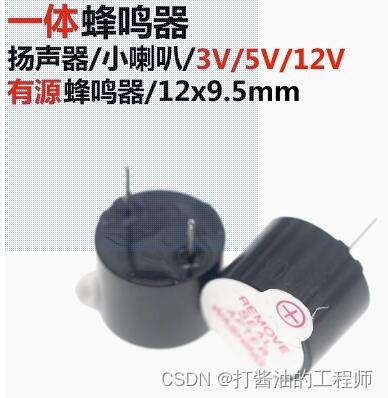

反面包上黑胶的是有源蜂鸣器。

​

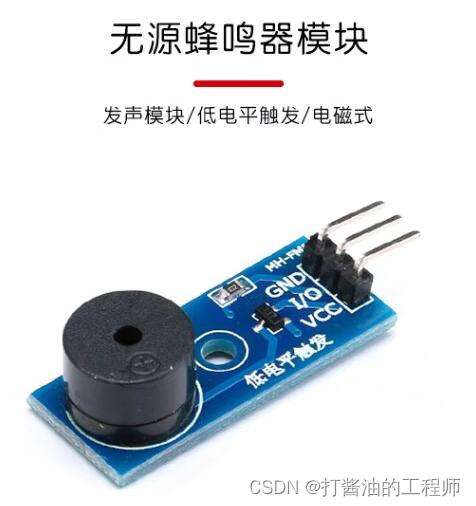

在背面裸露的一块线路板的是无源蜂鸣器。

​

http://pan.baidu.com/s/1ZwB27T9UAEHtQFtLspOMKA 提取码:nl73

区别
1、有源蜂鸣器内部带震荡源，所以只要一通电就会叫(一边高电平，一边低电平），而无源内部不带震荡源，所以如果用直流信号无法令其鸣叫（必须不断给高低电平）。 2、价格不同，有源蜂鸣器要比无源蜂鸣器贵，贵在里面多了震荡源。有源容易控制。播放音乐无源的更好。 围绕这个有源蜂鸣器展开我们的实验。

2.控制原理

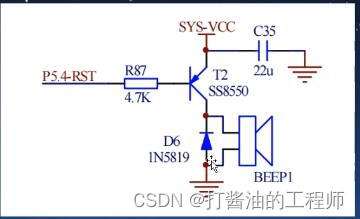

原理图：

​

三极管基极如果是低电平，则SS8550发射至集电极导通，接BEEP1正极，BEEP1负极接地。 C35电容起到简单滤波作用。 P54引脚给高电平关闭 P54引脚给低电平打开 这里我们尝试自己动手写一段，结合上一节课的按钮点灯，这里要实现：按钮按一下打开蜂鸣器，按钮按一下关闭蜂鸣器的程序！（先自己尝试一下，再来看看我写的！）

实现蜂鸣器控制原理
需要背诵的按键单触发代码:

                if (KEY1 == 0)
                {
                        delay_ms(10);
                        if (KEY1 == 0)
                        {
                                while(KEY1 == 0);
                                BEEP = !BEEP;
                        }

                }
3.蜂鸣器实战应用
实物图：

​

需求分析
本节选择控制8个LED（LED1~LED8）和KEY1（开关）,KEY2按键（功能选择）。 按键2，LED8,蜂鸣器*1 1、按键1按下，蜂鸣10ms,开始自检， LED1-8全部点亮200ms在熄灭，表示开机。 2.开机后，按键2按下，蜂鸣10ms，LED1-8轮流点亮，表示切换煲汤、烧水等功能。 3.开机后按键1再次按下，蜂鸣10ms，LED全部熄灭，表示关机。

代码编写
步骤一代码编写及分析

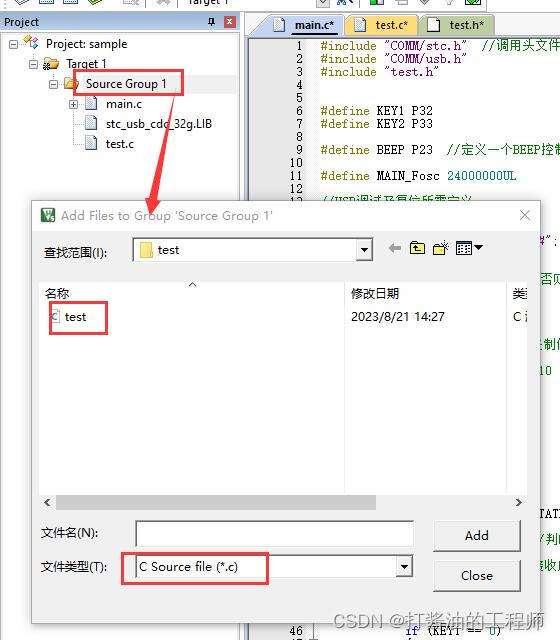

先在项目文件夹下新建test子目录，在目录中新建test.c和test.h。 将test.c加入工程：

​

​

test.h的固定模板

#ifndef        __TEST_H   //判断是否有test.h
#define __TEST_H


#include "COMM/stc.h"  //调用头文件
#include "COMM/usb.h"




#endif

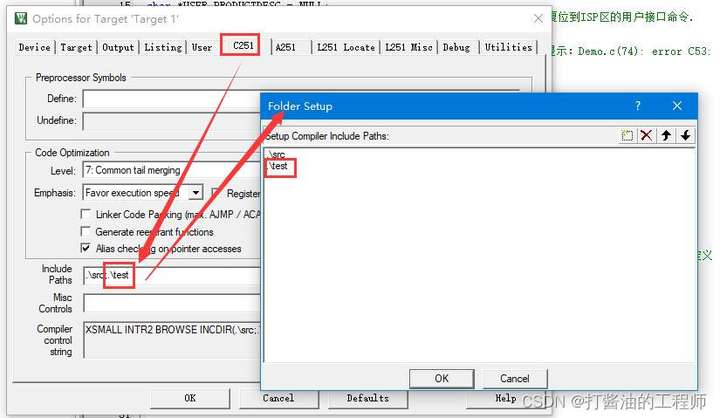

test.c加入test.h的引用，test.c文件添加进入工程，添加include文件引用路径：

将define文件移至test.h，通过之前添加的include，其他文件都可以访问到该预定义。

之后写需求功能。 第一步，编写状态变量及test函数：


#include "test.h"


bit  Run_Flag = 0; //0-1开关机变量
u8   Run_Mode = 0; //0-8 模式几 0：没有模式

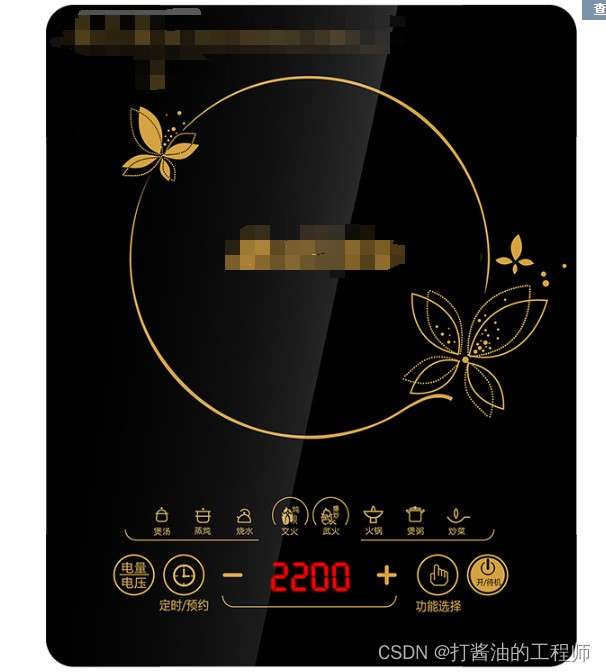

void Test(void)   //电磁炉的功能
{
        if (KEY1 == 0)   //开关机键
        {
            delay_ms(10);
            if (KEY1 == 0)
            {
                while(KEY1 == 0);   //按钮按下，并等待按钮松开
                if (Run_Flag = 0）  //表示还没有开机
                {
                    Run_Flag = 1;   //开机变量改为1，表示已经开机
                    BEEP = 0;       //打开蜂鸣
                    delay_ms(10);   //延迟10ms
                    BEEP = 1;       //关闭蜂鸣
                    P40 = 0;        //打开了LED总电源
                    P6 = 0X00;      //全部点亮
                    delay_ms(200);   //延迟200ms
                    P6 = 0XFF;      //全部关闭
                }
            }


        }
}


头文件中需要包含函数的声明，如：

void delay_ms(u16 ms);
void Test(void);

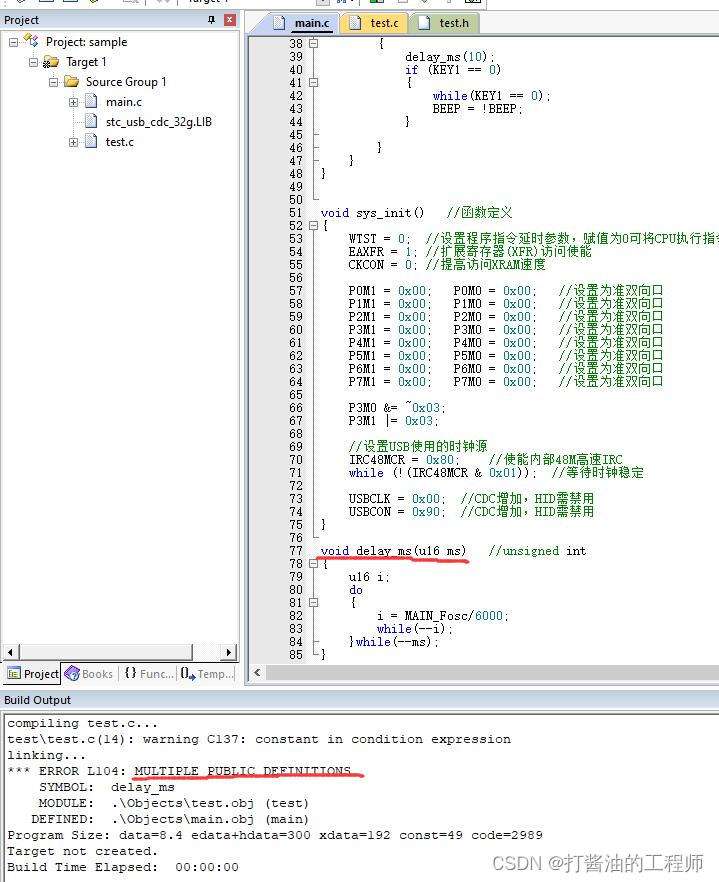

开始编译，提示“test\test.c(10): warning C140: 'delay_ms' undefined; assuming 'extern int delay_ms()'”： 原因是delay_ms未在test.h中定义，需要先移动过来，如果仅复制，则会提示以下错误：

​

Tips:提示：“test\test.c(14): error C16: unprintable character 0xA3 skipped
test\test.c(14): error C16: unprintable character 0xA9 skipped” 这是因为：keil里面出现了中文输入法时写的标点，例如： //lcm_w_word("abc您好");  不能出现全角的任何字符，包括空格在内任何标点符号和空格都只能在英文的状态下输入，提示这个错误的话 把全角的字符或者标点替换一下即可，但是正常情况是看不到的，你只有加入了//才能发现的

Tips：“test\test.c(14): warning C137: constant in condition expression”
在if()里面不应该使用=，而应该使用==，使用=就相当于变量赋值一个常量了，所以编译器提示告警。接下来如果有else if，会接着提示：“warning C294: unreachable code”（本例无else if，故未出现。）

实现主要代码
main.c中增加Test函数：

while(1) //死循环
    {
                if( DeviceState != DEVSTATE_CONFIGURED )         //判断USB是否连接成功,最新版usb.h中该有定义
                        continue;
                if( bUsbOutReady )    //判断有没有接收到数据
                {
                        usb_OUT_done(); //接收应答（固定格式）
                }
                Test();
        }
test.h中定义常量及函数：

#ifndef        __TEST_H   //判断是否有test.h
#define __TEST_H


#include "COMM/stc.h"  //调用头文件
#include "COMM/usb.h"

#define MAIN_Fosc 24000000UL

#define KEY1 P32
#define KEY2 P33

#define BEEP P54  //定义一个BEEP控制引脚

void delay_ms(u16 ms);
void Test(void);


#endif
test.c中实现第一步功能中自定义变量及函数的代码：

#include "test.h"

bit  Run_Flag = 0; //0-1开关机变量
u8   Run_Mode = 0; //0-8 模式几 0：没有模式

void Test(void)   //电磁炉的功能
{
                if (KEY1 == 0)   //开关机键，第一步骤代码段
                {
                        delay_ms(10);
                        if (KEY1 == 0)
                        {
                                //while(KEY1 == 0);        //按钮按下，并等待按钮松开
                                if (Run_Flag == 0)  //表示还没有开机
                                {
                                        Run_Flag = 1;   //开机变量改为1，表示已经开机
                                        BEEP = 0;                //打开蜂鸣
                                        delay_ms(10);   //延迟10ms
                                        BEEP = 1;                //关闭蜂鸣
                                        P40 = 0;                //打开了LED总电源
                                        P2 = 0X00;                //全部点亮
                                        delay_ms(300);   //延迟200ms
                                        P2 = 0XFF;                 //全部关闭
                                }
                        }

                }
}

void delay_ms(u16 ms)        //unsigned int
{
        u16 i;
        do
        {
                i = MAIN_Fosc/6000;
                while(--i);
        }while(--ms);
}
执行完代码后,蜂鸣响1声，8个状态等全亮后关闭，之后再按其他按键无响应，待补充后续功能代码。

步骤二：关机代码编写及分析
开机后按键1再次按下，蜂鸣10ms，LED全部熄灭，P40总电源指示灯熄灭，表示关机。 基础的功能状态都是key1按下，根据开机变量的不同，选择不同的执行代码。

                                else
                                {
                                        Run_Flag = 0;   //已关机
                                        BEEP = 0;                //打开蜂鸣（提醒）
                                        delay_ms(10);   //延迟10ms
                                        BEEP = 1;                //关闭蜂鸣
                                        P2 = 0XFF;                //状态指示全部关闭
                                        P40 = 1;                //关闭总电源LED
                                }
步骤三：状态选择按键代码编写及分析
开机后，按键2按下，蜂鸣10ms，LED1-8轮流点亮，表示切换煲汤、烧水等功能。 实现代码：


/*=======================按下按键2，执行本段代码=====================*/
                if (KEY2 == 0)   //开关机键
                {
                        delay_ms(10);  //防抖
                        if (KEY2 == 0)
                        {
                                while(KEY2 == 0);        //等待按键松开，将要执行
/*=======================还没有开机的情况下，执行本段代码=====================*/
                                if (Run_Flag == 0)  //表示还没有开机
                                {
                                        BEEP = 0;                //打开蜂鸣
                                        delay_ms(10);   //延迟10ms
                                        BEEP = 1;                //关闭蜂鸣
                                        Run_Mode++;                //每次按下，模式+1（移至下一个led）
                                        if (Run_Mode > 8)  //如果模式大于8，回到模式1
                                                Run_Mode = 1;  //Run_Mode超过8后清零，回到第一个灯


                                        P2 = ~(1<< (Run_Mode - 1));        //最先想到的“1<< Run_Mode”是错误写法,执行结果是8个灯中每次移动仅1个不亮。
                                                                                                //灯是低电平点亮，1<< Run_Mode，即1<<1,左移以后为0000 0010，仅1个LED灭，继续左移，尾部补0，还是只有1个LED灭
                                                                                                //解决方法：RunMode先减1，再左移，最后全部取反。这里用~为全取反。而!是位取反。
                                                                                                //P2 = 0XFX;  P6<< 1 + 1;  也可以实现
                                }
实现完整功能的test.c代码
执行时发现第一次按键时，如果是开机状态，0位灯不亮，则需要在关机代码中加入Run_Mode = 0;   //模式清零。 实现完整功能的test.c代码如下：

#include "test.h"

bit  Run_Flag = 0; //0-1开关机变量
u8   Run_Mode = 0; //0-8 模式几 0：没有模式

void Test(void)   //电磁炉的功能
{
                if (KEY1 == 0)   //开关机键
                {
                        delay_ms(1000);  //长按1s开机
                        if (KEY1 == 0)
                        {
                                //while(KEY1 == 0);        //按钮按下，并等待按钮松开
/*=======================还没有开机的情况下，执行本段代码=====================*/
                                if (Run_Flag == 0)  //表示还没有开机
                                {
                                        Run_Flag = 1;   //开机变量改为1，表示已经开机
                                        BEEP = 0;                //打开蜂鸣
                                        delay_ms(10);   //延迟10ms
                                        BEEP = 1;                //关闭蜂鸣
                                        P40 = 0;                //打开了LED总电源
                                        P2 = 0X00;                //全部点亮
                                        delay_ms(300);   //延迟200ms
                                        P2 = 0XFF;                 //全部关闭
                                }
/*=======================已经开机的状态下，执行关机操作=====================*/
                                else
                                {
                                        Run_Flag = 0;   //标记已关机
                                        BEEP = 0;                //打开蜂鸣（提醒）
                                        delay_ms(10);   //延迟10ms
                                        BEEP = 1;                //关闭蜂鸣
                                        P2 = 0XFF;                //状态指示全部关闭
                                        P40 = 1;                //关闭总电源LED
                                        Run_Mode = 0;   //模式清零
                                }
                        }

                }
/*=======================按下按键2，执行本段代码=====================*/
                if (KEY2 == 0)   //状态选择键被按下
                {
                        delay_ms(10);  //防抖
                        if (KEY2 == 0)
                        {
                                while(KEY2 == 0);        //等待按键松开，将要执行
                                {
                                        BEEP = 0;                //打开蜂鸣
                                        delay_ms(10);   //延迟10ms
                                        BEEP = 1;                //关闭蜂鸣
                                        Run_Mode++;                //每次按下，模式+1（移至下一个led）
                                        if (Run_Mode > 8)  //如果模式大于8，回到模式1
                                                Run_Mode = 1;  //Run_Mode超过8后清零，回到第一个灯
                                        P2 = ~(1<< (Run_Mode - 1));        //错误写法,执行结果是8个灯中仅1个不亮
                                                                                                //灯是低电平点亮，1<< Run_Mode，即1<<1,左移以后为0000 0010，仅1个LED灭，继续左移，尾部补0，还是只有1个LED灭
                                                                                                //解决方法：RunMode先减1，再左移，最后全部取反。这里用~为全取反。而!是位取反。
                                                                                                //P2 = 0XFX;  P6<< 1 + 1;  也可以实现
                                }

                        }

                }
}

void delay_ms(u16 ms)        //unsigned int
{
        u16 i;
        do
        {
                i = MAIN_Fosc/6000;
                while(--i);
        }while(--ms);
}
Tips：C语言的逻辑运算符
一、与运算 && 与运算需要使用关键字符&&，表示将两个或者多个表达式连接成一个，所有表达式必须都为TRUE，整个表达式才为TRUE，否则为false。 二、或运算 || 或运算需要使用关键字符||，表示将两个或者多个表达式连接成一个，任意一个表达式为TRUE，整个表达式就为TRUE；只有当所有表达为false的时候，整个表达式才为false。 三、非运算 ！ 非运算需要使用关键字符！，用于将单个表达式结果取反。 如果原表达式的结果为false，在表达式前面加上运算符！结果取反之后就是TRUE；如果原计算结果是TRUE，在表达式前面加上运算符！结果取反之后就是false。

总结
1.了解蜂鸣器怎么使用
2.尝试去使用蜂鸣器

课后练习

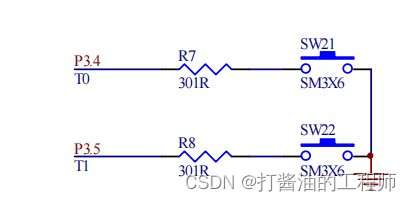

增加按键3，按下后表示启动，选择的对应的功能的LED持续闪烁，表示正在工作，且在工作的时候无法切换功能。

​
