运算器是计算机的运算部件,用于实现算术逻辑运算、位变量处理、移位和数据传送等操作。它是以算术逻辑单元ALU为核心,加上



  TMP1、TMP2：暂存器
  ACC：累加器
  B寄存器：用于乘法运算
  PSW：程序状态寄存器
  PC：程序计数器，指向程序存储器
  WDT：看门狗
  LVD：低电压监测
  MDU16：16位硬件乘法器
  LCM：液晶接口
  DPTR：地址指针
  SP：堆栈指针
  SFR：特殊功能寄存器


组成的

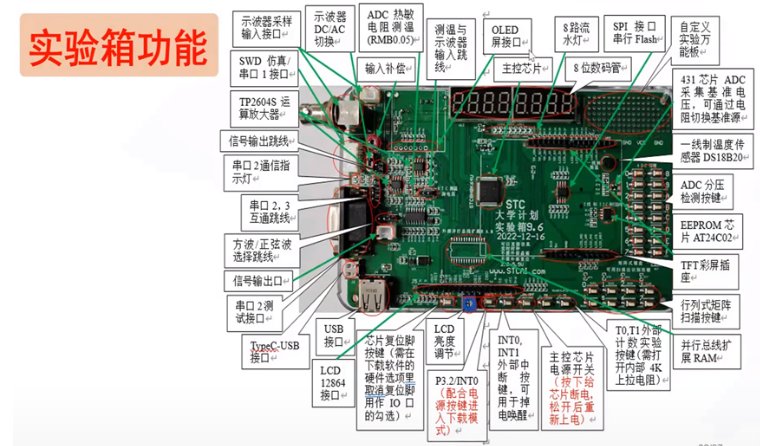

实验箱功能有：


8051单片机中包含中央处理器、程序存储器 (4KBROM)、数据存储器（
128B RAM）、2个16位定时计数器、4个8位1/0口、个全双工串行通信接口和中
断系统等，以及与1O口复用的数据总线、地址总线和控制总线三大总线。

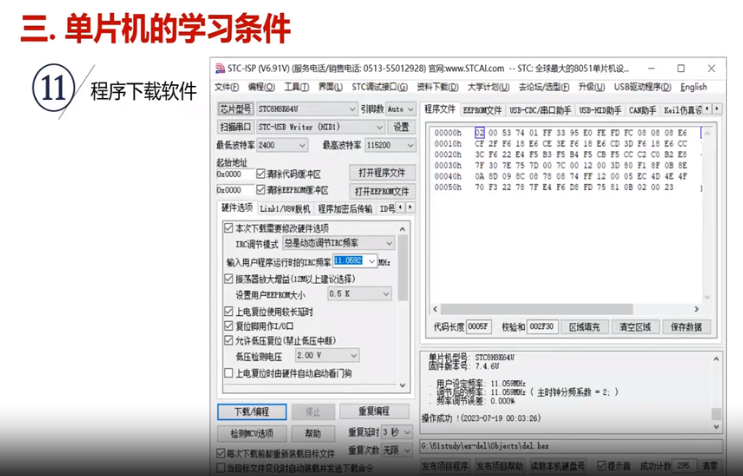

单片机学习条件有


以及


第二课：

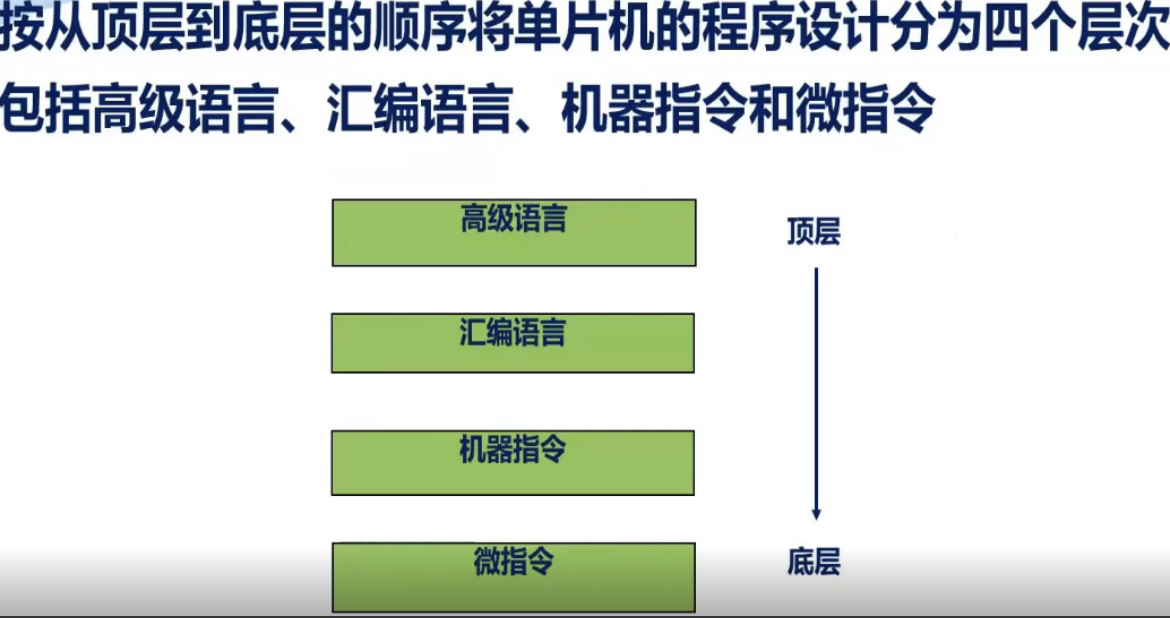

微指令：芯片设计人员使用的指令，芯片设计人员根据指令集架构实现芯片设计（微架构）。
      机器指令：单片机执行的指令。可以通过仿真借助助记符观察。
      汇编语言：是对机器指令的一种抽象，是解读机器指令的唯一桥梁。观察观察机器指令执行的唯一窗口。
      高级语言：实现面向过程应用的通用语言，易于让应用设计人员理解标椎应用语言，需要编译才生成可执行文件，机器才能执行。


特殊功能寄存器：
    传统特殊功能寄存器（SFR）：
        80H~FFH，直接寻址
    扩展特殊功能寄存器（XFR）：
        扩展RAM（XDATA）区，P_SW2(BAH)最高位EAXFR置1，
        MOVX A, @DPTR或MOVX @DPTR, A

扩展数据存储区 -> XRAM
    STC8H8K64U 64K地址空间，内部集成了8192B（0000H~1FFFH）
    汇编语言：
        MOVX @DPTR
        MOVX @Ri
    C语言：
        xdata声明
        例如：unsigned char xdata i = 0;
        或者：keil设置：Target -> MemoryModer = Large

单片机引脚介绍：
    1、电源引脚
        Vcc/AVcc
        Gnd/AGnd
    2、外接晶体引脚
        XTAL1、XTAL0
    3、控制和复位引脚
        NRST（P5.4）
        ALE（P4.5）
    4、输入输出引脚（I/O脚）
        STC8H8K64U有60个IO脚
        a、开关量的输入输出
        b、复用功能

IO工作模式
    1、准双向口/弱上拉模式
    2、推挽输入/强上拉模式
    3、仅为输入（高阻）
    4、开漏模式（需外接上拉电阻）
    使用PnM1和PnM0寄存器配置

P3.0和P3.1 上电默认准双向口/弱上拉模式
除此之外，上电默认高阻输入，使用前需配置模式

JIuj***

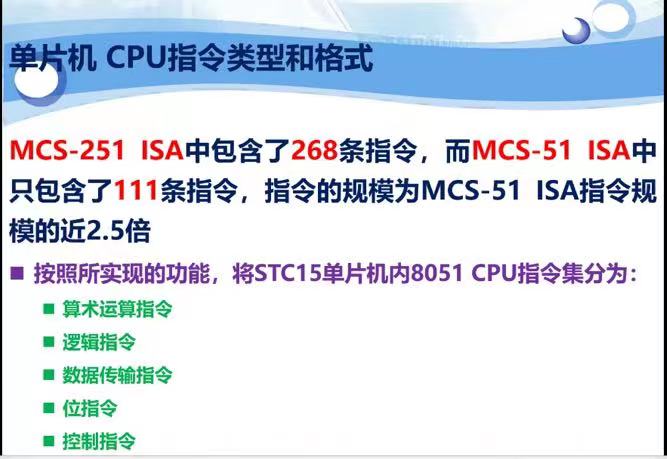

单片机 CPU指令类型和格式
MCS-251 ISA中包含了268条指令，而MCS-51 ISA中只包含了111条指令，指令的规模为 MCS-51 ISA指令规
模的近2.5倍
口按照所实现的功能，将STC15单片机内8051 CPU指令集分为：
算术运算指令
逻辑指令
数据传输指令
位指令
控制指令
在汇编助记符指令中，(寄存器)表示奇存器中的内容，（(寄存器））表示寄存器中的内容为存储器的地址。比如 （RO） 表示RO寄存器中的内容，（(R0））表示RO中寄存器的内容为指向存储器的地址。


加法指令
■ 溢出的判断
•对于无符号的整数加法，CY 标志可用于指示相加的结果是否发生了溢出
•如果加法结果的第6位有进位但第7位没有进位，或者第7位有进位而第6位没有进位，则设置溢出标志oV。对于有符号整数相加，当两个正数相加结果为负数，或者两个负数相加结果为正数时，表示计算结果的溢出，此时将溢出OV标志设置为 “1〞

JIuj***

清风***

欢迎楼主继续打卡学习
有机会优先获赠实验箱+包邮

JIuj***

后面因为一些自身事情耽搁了更新
第五节课笔记下面补上
格式字符          含义
%d                  以十进制整数形式输出
%ld                 以十进制长整形输出
%f                   以单精度浮点型输出
%lf                  以双精度浮点型输出
%0                  以八进制整型输出整数。
%x或%X          以十六进制形式输出整数
%u                  以十进制无符号整形输出
%i                   以十进制整形输出(与%d无异)
%c                  输出单个字符
%s                  输出字符串
%e或%E          以指数形式输出
%g或%G         自适应数据输出(数据够大或够小则以指数形式输出，否则以小数形式输出
%p                  输出地址

标志                                    含义                                         实例
n.m             n表示整数占几行，m表示小数占几行                %2.3f
   -                         输出的结果左对齐                                  %-d
空格             输出值为正时冠以空格，为负时冠以负号
#                    输出带有前导的数据(八进制为0~                    %#d
                        ~~十六进制为X~~~~表示数字)
  存储器空间及储存器-6
           数据存储器
                  高128字节RAM 和特殊功能寄存器
                            80H-FFH SFR
                            单片机的功能是通过sfr设置的
                            分SFR 与 XFR
                  拓展数据存储区域
                            0000h-1fffh 8192b 的XRAM
                            xdata 声明
                            unsigned char xdata i = 0；

         单片机的引脚
               LQFP64 封装                 小圆点处为第一脚
               PDIP40
               最小系统
                        低电平复位电路
                        按键按下断电/上电  电路
                        滤波电容
              逻辑符号图
                        标出io/特殊功能 引脚的逻辑图
                        画原理图时更容易分析
             引脚简介
                      VCC/AVcc   5v
                      Gnd/AGnd  接电源地
                      晶振         基本不用 用做普通io
                      ALE          没啥用
                      NRST        可做复位脚
               IO 的作用
                       开关量输入输出
                       复用
               IO的工作模式
                      准双向   推挽   高阻   开漏
                      可使用工具设置
                      要先设置模式在使用，多数默认为高祖输入状态

JIuj***

上个帖子第二张照片发错了

JIuj***

时基单元
这个可编程定时器的主要部分是一个带有自动重装载的16位累加计数器，计数器的时钟通过一
个预分频器得到。
软件可以读写计数器、自动重装载寄存器和预分频寄存器，即使计数器运行时也可以操作。
时基单元包含：
● 计数器寄存器(TIMx_CNT)
● 预分频寄存器(TIMx_PSC)
● 自动重装载寄存器(TIMx_ARR)
自动重装载寄存器是预加载的，每次读写自动重装载寄存器时，实际上是通过读写预加载寄存
器实现。根据TIMx_CR1寄存器中的自动重装载预加载使能位(ARPE)，写入预加载寄存器的内
容能够立即或在每次更新事件时，传送到它的影子寄存器。当TIMx_CR1寄存器的UDIS位
为’0’，则每当计数器达到溢出值时，硬件发出更新事件；软件也可以产生更新事件；关于更新
事件的产生，随后会有详细的介绍。
计数器由预分频输出CK_CNT驱动，设置TIMx_CR1寄存器中的计数器使能位(CEN)使能计数器
计数。
注意：实际的设置计数器使能信号CNT_EN相对于CEN滞后一个时钟周期。
预分频器
预分频可以以系数介于1至65536之间的任意数值对计数器时钟分频。它是通过一个16位寄存器
(TIMx_PSC)的计数实现分频。因为TIMx_PSC控制寄存器具有缓冲，可以在运行过程中改变它
的数值，新的预分频数值将在下一个更新事件时起作用。
以下两图是在运行过程中改变预分频系数的例子。
图145 预分频系数从1变到2的计数器时序图
1,计数模式
计数器从0累加计数到自动重装载数值(TIMx_ARR寄存器)，然后重新从0开始计数并产生一个计
数器溢出事件。
每次计数器溢出时可以产生更新事件；(通过软件或使用从模式控制器)设置TIMx_EGR寄存器的
UG位也可以产生更新事件。
设置TIMx_CR1中的UDIS位可以禁止产生UEV事件，这可以避免在写入预加载寄存器时更改影
子寄存器。在清除UDIS位为’0’之前，将不再产生更新事件，但计数器和预分频器依然会在应产
生更新事件时重新从0开始计数(但预分频系数不变)。另外，如果设置了TIMx_CR1寄存器中的
URS(选择更新请求)，设置UG位可以产生一次更新事件UEV，但不设置UIF标志(即没有中断或
DMA请求)。
当发生一次更新事件时，所有寄存器会被更新并(根据URS位)设置更新标志(TIMx_SR寄存器的
UIF位)：
● 传送预装载值(TIMx_PSC寄存器的内容)至预分频器的缓冲区。
● 自动重装载影子寄存器被更新为预装载值(TIMx_ARR)。
以下是一些在TIMx_ARR=0x36时不同时钟频率下计数器工作的图示例子。
图147 计数器时序图，内部时钟分频系数为1
2.时钟源
计数器的时钟由内部时钟(CK_INT)提供。
TIMx_CR1寄存器的CEN位和TIMx_EGR寄存器的UG位是实际的控制位，(除了UG位被自动清
除外)只能通过软件改变它们。一旦置CEN位为’1’，内部时钟即向预分频器提供时钟。
下图示出控制电路和向上计数器在普通模式下，没有预分频器时的操作。
3，调试模式
当微控制器进入调试模式(Cortex-M3核心停止)时，根据DBG模块中的配置位DBG_TIMx_STOP
的设置，TIMx计数器或者继续计数或者停止工作。

JIuj***

第五次打卡

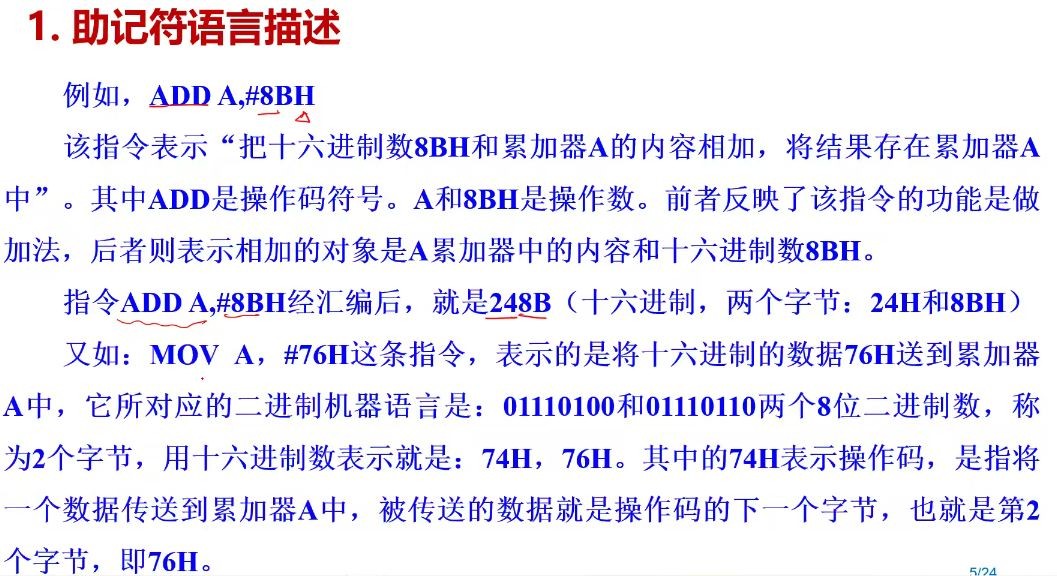

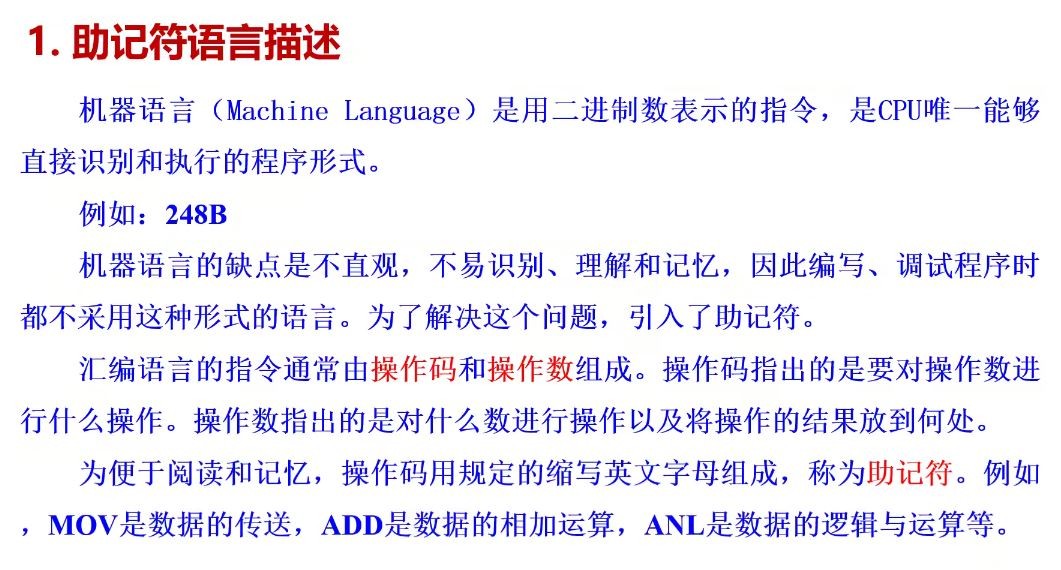

1. 汇编语言的概念及格式
用助记符来描达机器指今的语吉称为行号语言或汇编语高，汇编语言一般格式如下：
[标号：操作码助记符[第一操作数][第二採作数][第二採作数][：注释]
其中，带有中括号的内容是可以省略的内容或者指令格式中不需要的内容。
标号后面有个冒号一”
它实质工作是标号所在行的指令的地址，根据程序设计的需要设置。标号是由字母开头的有意义的字符串组成，例如：
LOOP LOOP1 TABLE.
另外，在汇编语言程序中，标号也用作子程序的名字。

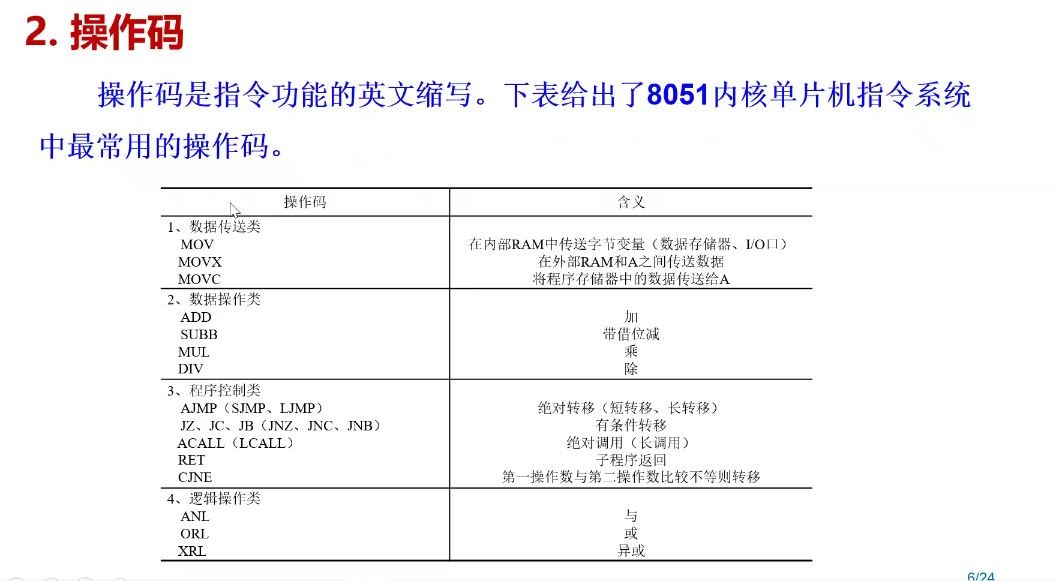

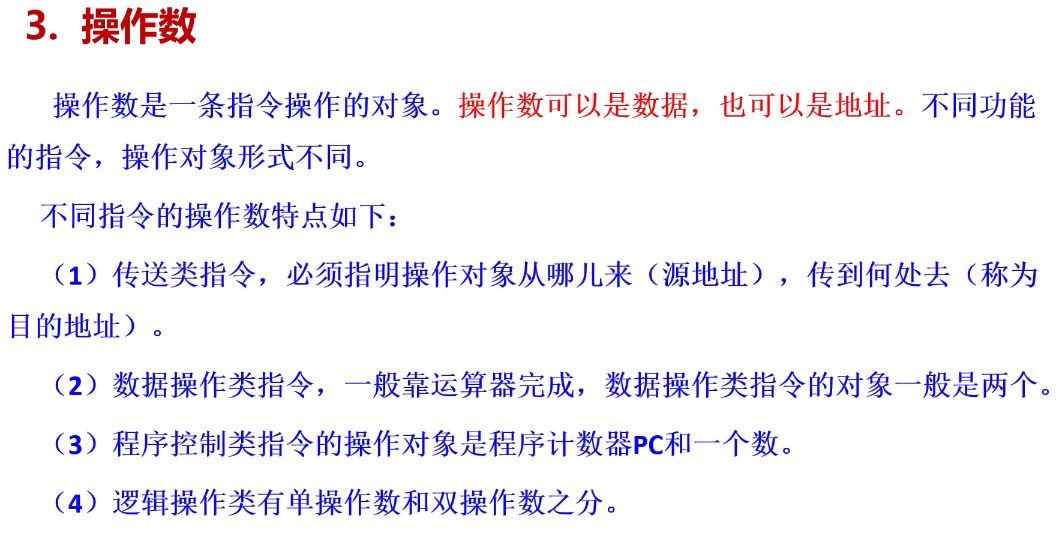

2. 指令代码的存储格式
指令代码是汇编语言中指令的二进制表示方法，是指令在存储器中存放的形式。在机器中为了方便表示，将8位二进制码表示为一个字节。
8051内核的单片机的指令长度有单字节、双字节、三字节三种，在存储器中分别占有1～3个单元。其格式如下：
单字节指令：
RET
双字节指令：
MOV A,#OFH
三字节指令：
MOV 74H,#OBH
;机器代码：2ZH
;机器代码：74H OFH
;机器代码：75H 74H OBH
2.指令代码的存储格式
指令代码是汇编语言中指令的二进制表示方法，是指令在存储器中存放的形式。在机器中为了方便表示，将8位二进制码表示为一个字节。
8051内核的单片机的指会长度有单字节、双字节、三字节三种，在存储器中分别占有1~3个单元。其格式如下：
单字节指令：
RET
;机器代码：2ZH
双字节指令：
MOV A,#OFH
;机器代码：74H OFH
三宁节指令：
MOV 74H,#OBH
;机器代码：75H 74H OBH
