触摸按键测试板PCB设计注意事项-20200326

[复制链接]
国学***
  • 打卡等级：常住居民III
  • 打卡总天数：187
  • 最近打卡：2025-06-17 11:30:23
已绑定手机

95

主题

977

回帖

2479

积分

超级版主

积分
2479
QQ
发表于 2023-8-10 09:27:33 | 显示全部楼层 |阅读模式

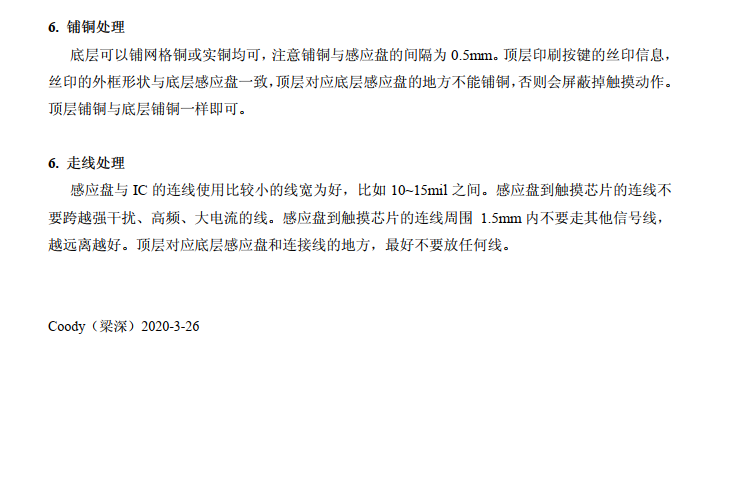

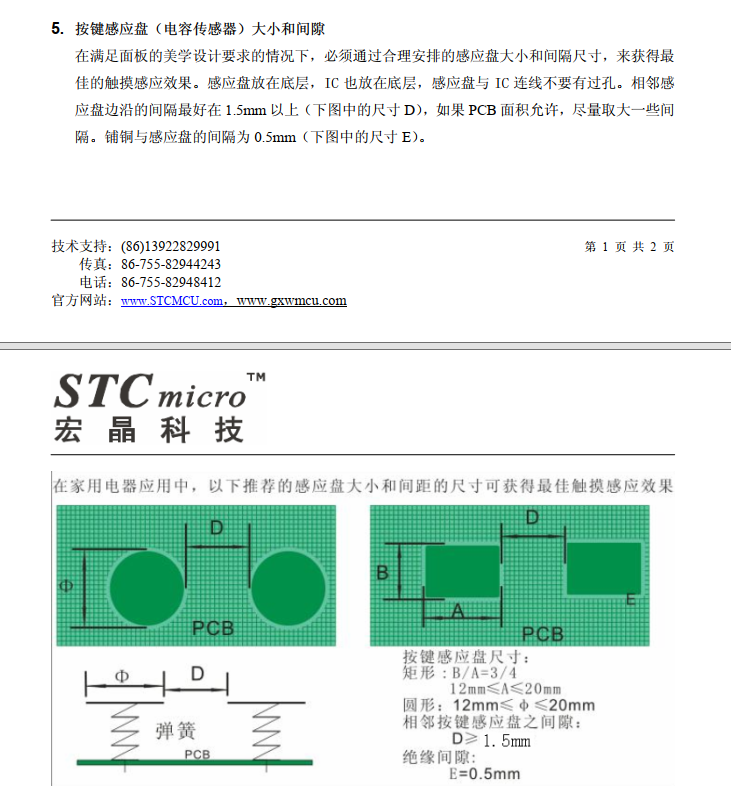

触摸按键测试板PCB设计注意事项-20200326.PDF (435.29 KB, 下载次数: 79)




热线19952583534
www.STCAI.com
