今年智能车负压电磁组选用的芯片就是stc32g12k128这款32位MCU，
算是已经初步接触到了这款芯片，但仍处于刚刚了解的阶段，于是希望在视频学习中再深入了解下
顺带，顺带带走STC32G12K128-实验箱-V9.6

清风***

欢迎楼主继续打卡学习，分享学习感受
优秀的打卡贴会优先获赠实验箱包邮

AN***

【第一集】心得体会
主要内容：初步认识单片机，了解单片机的一些功能及应用；并解答了一些初学者的常见问题，给出一些学习建议
在本集视频中了解到单片机的定义及基本组成：单片机是一种集成电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU、随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计数器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的微型计算机系统，在工业控制领域广泛应用。
并了解到单片机几种常见的封装：PCIP、QFN、LQFP等

AN***

【第二集】心得体会
主要内容：介绍STC32实验箱-v9.4的硬件外设，并拓展了一些外设的原理、功能及实际应用，最后简要浏览了小STC32的片上资源




【1】红外发射模块

【2】红外接收 - 红外遥控

【3】电压比较器 - 可以作为一种触发条件，以一个参考电压为基准，输入的电平信号大于它触发/小于它触发
【4】数码管 - 可以显示数字/字母
【5】万能板 - 拓展用，拓展一些芯片，和中间单片机引出的引脚飞线使用。
【6】NTC - 测量温度 （模拟），输出连续的电压信号，需要使用ADC进行模数转换
【7】18B20 - 测量温度  (数字）,测量准确但无法连续采值,且速度比NTC要慢
【8】ADC按键 - 1个I/O口（有ADC功能）即可读取多个按键，节省IO，按键较多IO口较少时可以采用这一方案
【9】基准电压 - 可能是个可调的稳压，给上面的ADC按键提供参考电压
【10】PWM 模拟DAC  -数模转换，生成波形，输出特定电平等
【11】24C02 - 2Kbit的串行EEPROM存储芯片，可以实现掉电存储
【12】矩阵键盘 - 只需要将每行每列接入IO，即可读取对应键值，节省IO资源
【13】独立按键 - 1个I/O读取1个按键
【14】lcd接口 - LCD12864的接口，STC有个软件可以模拟LCD12864（手边没有LCD，可以暂时用软件模拟查看显示效果）
【15】LED指示灯 -  指示开发板是否正常供电/运行
【16】USB - 供电/烧录程序
【17】RS232 - 经典接口，现在使用需要USB-232的转接线。
【18】flash扩展 - 存放数据（容量较大）
【19】调试接口 - 连接STC烧录/调试器
【20】蜂鸣器 - 常用于发出提示音


最后简单介绍了一下STC32的片上资源：串口、定时器、DMA等



课后作业：【举出传感器实际应用的案例】
NTC传感器：测量温度（恒温）
红外接受发射模块：红外遥控（电视空调遥控器）

AN***

【第三集】心得体会

主要内容：1、STC-ISP软件的下载 2、STC32手册的下载 3、PDF阅读器的下载 4、搭建C251开发环境（keil） 5、配套例程下载 6、第一个工程的编译和下载


【1】STC-ISP下载
STC-ISP是STC家专用的烧录程序，不仅阔以烧录程序还集成了很多开发工具：虚拟显示功能、生成范例程序、驱动安装等
可以直接从STC的网站下载：STC-ISP下载传送门：深圳国芯人工智能有限公司-工具软件 (stcai.com)
【2】【3】STC32手册和PDF阅读器在之前就下载使用过了，就不详述了
补充：这里冲哥提供了一个阅读手册的方法：一般手册都是成百上千页的文档，从头到尾翻找效率较低，所以可以借助PDF软件列出的大纲/目录，准确查找到文档中所需的部分
【4】C251环境搭建
下载C251版本的keil安装包，按照手册步骤安装，激活
【5】程序包下载
可以通过STC-ISP里的资料下载板块直接下载STC32配套例程
【6】第一个工程的编译和下载
步骤总结：预先安装stc32g12k128支持包，并从STC-ISP内的Keil仿真板块下载安装STC32的usb下载驱动
                用keil打开例程后，在option for Target中选择单片机型号，并勾选编译输出Hex文件选项，点击build编译
                连接试验箱并打开STC-ISP烧录软件，打开由keil编译生成的hex文件，调整芯片信号、串口、IRC频率后点击下载即可

AN***

【第四集】 心得体会
主要内容：点亮LED灯



原理

GPIO可以通过软件读取其输入电平或控制其输出高低电平。
将各部分按照顺序依次连接：GPIO-发光二极管-限流电阻-5v

这是通过控制GPIO输出高低电平即可控制LED亮灭
此种位共阳极开漏输出控制LED，还有一种是共阴极推挽输出控制LED（由于IO负载能力有限，建议使用第一种方式）


程序编写
1、新建Keil工程
新建projects-Target目录下添加.c文件，点击options for target设置芯片型号，并在output板块中勾选输出hex文件这一选项
2、编写程序
**********************************************************
#incude "stc.h"
#include "usb.h"

char *USER_DEVICEDESC = NULL;

char *USER_PRODUCTDESC = NULL;

char *USER_STCISPCMD = "@STCISP#";

/*定义P0、P4、P6特殊功能寄存器*/
sfr P0 = 0x80;
sfr P0M1 = 0x93;
sfr P0M0 = 0x94;

sfr P4 = 0x80;
sfr P4M1 = 0x93;
sfr P4M0 = 0x94;

sfr P6 = 0x80;
sfr P6M1 = 0x93;
sfr P6M0 = 0x94;

/*对单个IO口进行位定义*/
sbit P40 = P4^0;
sbit P60 = P6^0;

void main()
{
        /*通过配置PxM0、PxM1,设置GPIO功能模式等*/
        P0M0 = 0x00;
        P0M1 = 0x00; //0x00：将Px配置为准双向口

        P4M0 = 0x00;
        P4M1 = 0x00;

        P6M0 = 0x00;
        P6M1 = 0x00;

        usb_init();
        EA = 1;

        while(1)
        {
                //将4.0、6.0口置0，点亮LED
                P40 = 0;
                P60 = 0;
        }
}

void sys_init()     //函数定义
{
    WTST = 0;  //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
    EAXFR = 1; //扩展寄存器(XFR)访问使能
    CKCON = 0; //提高访问XRAM速度

     P3M0=0x00;
     P3M1=0x00;

     P3M0 &=~0x03;
     P3M1 |=0x03;

    //设置USB使用的时钟源
    IRC48MCR = 0x80;    //使能内部48M高速IRC
    while (!(IRC48MCR & 0x01));  //等待时钟稳定
}
************************************************************

4、编译生成hex文件使用STC-ISP烧录（USB-CDC/虚拟串口，不停电下载）

新建3个变量char *USER_DEVICEDESC = NULL;

                  char *USER_PRODUCTDESC = NULL;

                  char *USER_STCISPCMD = "@STCISP#";

并将char* USER_STCISPCMD 的值设为自定义的命令 默认为@STCISP#
在main 函数中 添加usb_init() 初始化函数
打开中断 EA=1;
复制例程中的sys_init()函数到本工程中，并在main函数中调用。

AN***

【第五集】心得体会

主要内容：详细讲解了数制、c语言中常用的运算符及数据类型，并演示了c语言中printf的实现
一、printf的实现
主函数中添加
if(DeviceState !=DEVSTATE_CONFIGURED) //判断USB是否连接成功
continue;
if(bUsbOutReady)
{
usb_OUT_done(); //接收应答（固定格式）
printf("室内温度：%.2f\r\n",11.2);
}
二、常见运算符
算术运算符
1、加（+）减（-）乘（*）除（/）
2、模（余）运算符（%）：不允许出现浮点型，余数正负取决于被除数正负
3、自增（++i，--i；i++，i--）

位运算符
1、右移（>>）、左移（<<）最低为补0
2、按位与（&）
3、按位或（|）
4、按位异或（^）
5、取反（～）


赋值运算符
1、+= 加赋值（a+=3 等价于 a=a+3）
2、-= 减赋值
3、*= 乘赋值
4、/= 除赋值
5、%= 求余赋值
6、&= 按位与赋值
7、|= 按位或赋值
8、^=按位异或赋值
9、<<=左移位赋值（>>=右移位赋值）

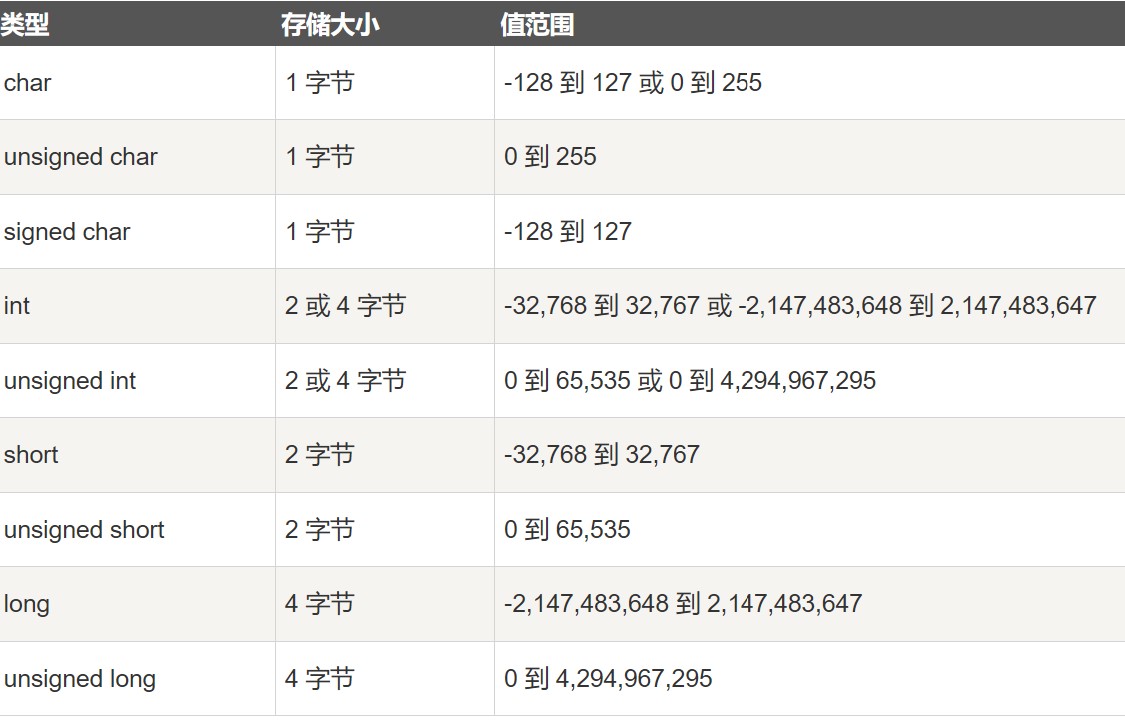

三、基本的数据类型

AN***

【第六集】心得体会
主要内容：花式点亮LED灯，在程序编写过程中，学会使用函数，并形成模块编程的思维，提高程序的可读性和可维护性


一、LED闪烁
#include "com/stc.h"
#include "usb.h"


sfr P0 = 0x80;
sfr P0M1 = 0x93;
sfr P0M0 = 0x94;

sfr P4 = 0x80;
sfr P4M1 = 0x93;
sfr P4M0 = 0x94;

sfr P6 = 0x80;
sfr P6M1 = 0x93;
sfr P6M0 = 0x94;

/*对单个IO口进行位定义*/
sbit P40 = P4^0;
sbit P60 = P6^0;


#define  MAIN_Fosc 24000000UL    //定义一个IRC系统时钟
void delay_ms(u16 ms)  //u16 在stc.h中进行了定义
{
  unsigned int i;
  do
  {
    i=MAIN_Fosc/6000; //计算出1ms需要循环段次数
    while(--i);
  } while(--ms);
}


void main()
{
        /*通过配置PxM0、PxM1,设置GPIO功能模式等*/
        P0M0 = 0x00;
        P0M1 = 0x00; //0x00：将Px配置为准双向口

        P4M0 = 0x00;
        P4M1 = 0x00;

        P6M0 = 0x00;
        P6M1 = 0x00;


        while(1)
        {
                //将4.0、6.0口置0，点亮LED
                P40 = 0;
                P60 = 0;
                delay_ms(20);

                P40 = 1;
                P60 = 1;
                delay_ms(20);


        }

}
第六集（下）
二、函数的使用
在模块化编程里，函数使用分为如下三步：
1：函数定义
      返回值 函数名称（入口参数）
     {
           函数要执行的功能；
           return 返回值；（无返回值可不写）
      }
      @返回值：没有返回值就是 void
      @函数名称：避开关键词，不重复，非特殊字符随便取
      @入口参数：类型 + 名称，多个参数“，“分开，空就写 void
2.函数声明
      返回值函数名称（入口参数）；
3.函数调用
      函数名称（入口参数）：
三、新建文件，使用模块化编程
新建 xxx.c 和 xxx.h 文件，代表一个功能块。
xxx.h 格式：
      #ifndef __XXX_H
      #define __XXX_H
      调用头文件
      函数声明...
      #endif
xxx.c 格式
      #include"xxx.h"
      函数定义

AN***

【第七集】心得体会

主要内容：学习使用独立按键，并使用按键控制LED灯。

在本节课中介绍了两种按键效果
第一种：按下按键即执行

if(KEY == 0)
{
  Delay_ms(10);
  if(KEY ==0)
  {
    执行功能
  }
}
第二种：按下按键松手后再执行
if(KEY == 0)
{
  Delay_ms(10);
  if(KEY ==0)
  {
      while(KEY==0); //松手检测
      执行功能
   }
}
由于按键按下/弹起时存在机械抖动，高低电平跳变，可以在程序中添加短暂延时（delay_ms）进行软件消抖

数组的使用：
数组使用分为如下两步：
1.声明及初始化
    类型名称[长度]={数值}；<--直接定义，也阔以声明后再赋初值
    例如：
     usigned char x[3]={23,43,41};
2.使用
    赋值：名称[索引]= 数值
    调用：名称[索引]
        索引从0开始

AN***

【第八集】心得体会

主要内容：认识蜂鸣器，了解控制方法及基本控制电路，并学习编写蜂鸣器控制程序




1、认识蜂鸣器

分为有源蜂鸣器和无源蜂鸣器，有源蜂鸣器内置震荡源，通电可直接发声，但无源蜂鸣器可通过程序控制音高


2、控制原理/基本电路


控制P54印引脚，高电平蜂鸣器关闭，低电平蜂鸣器开启
#define buzzer P54

               if(key == 0)
              {
                  delay_ms(10);
                  if(key == 0)
                   {
                        buzzer = !buzzer  //点击按键蜂鸣器开，再点关。
                        while(key == 0);
                    }
          }

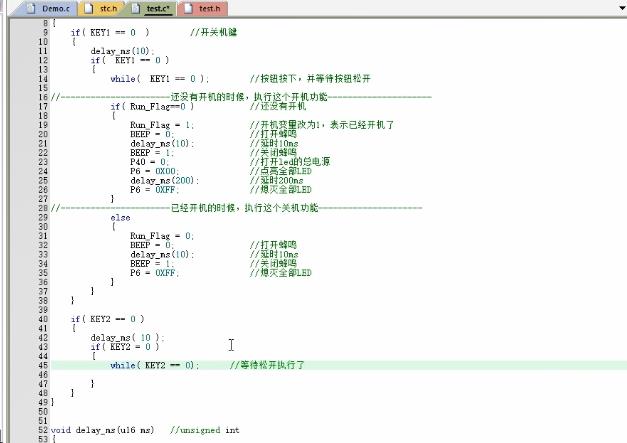

3、冲哥程序复现
