PWM死区问题

娃哈***

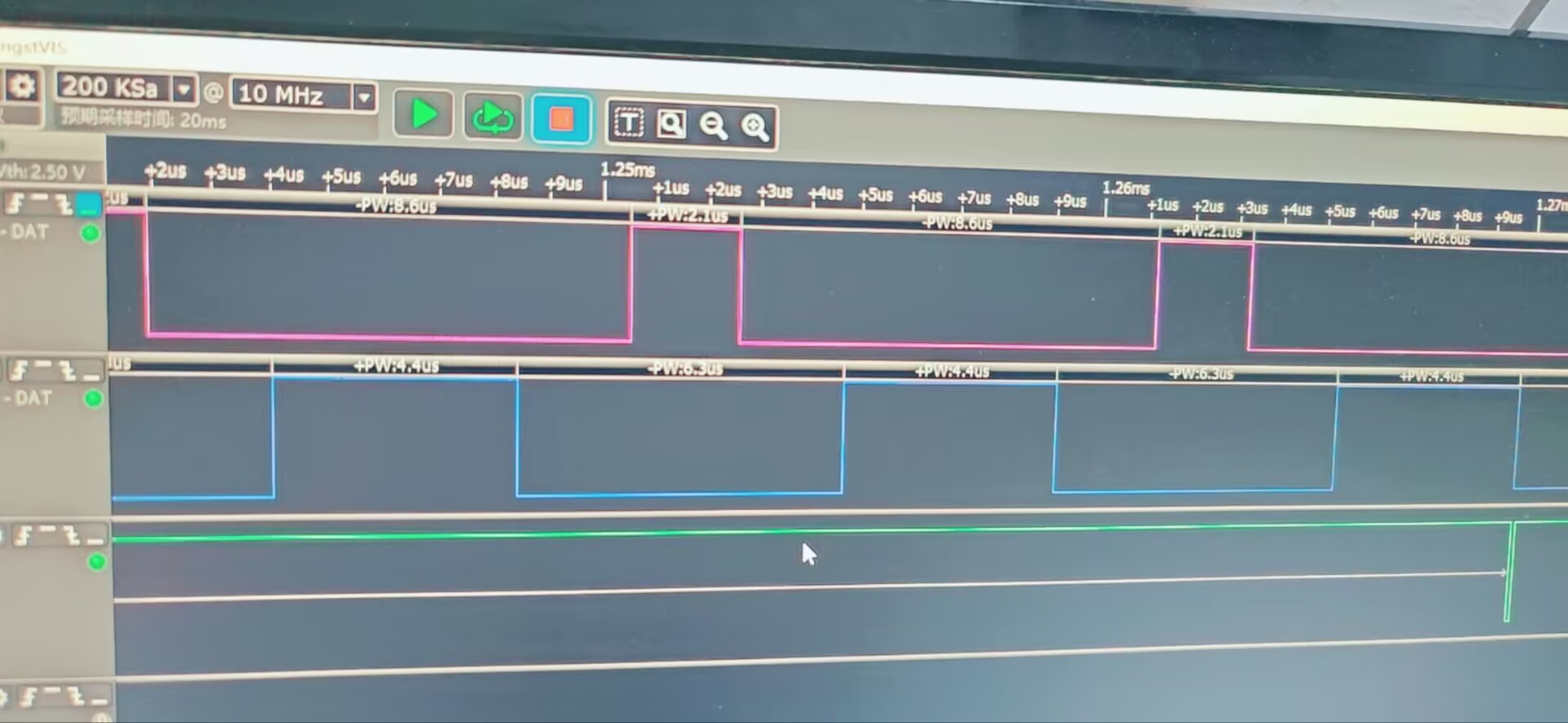

波形图

这个互补的pwm，增加死区后，上下波形不对称

梁***

所谓互补，就是一个输出高，另一个输出低，
比如20%占空比，P输出20%高电平，N输出80%高电平，怎么可能对称？
死区时间就是在一个输出变低电平一段时间后，另一个才输出高电平。

娃哈***

梁*** 发表于 2023-8-7 10:48
所谓互补，就是一个输出高，另一个输出低，
比如20%占空比，P输出20%高电平，N输出80%高电平，怎么可能对称 ...

您好梁工，我意思是，比如20%占空比，P输出20%高电平，N输出应该是20%低电平。对应起来。比如有1%，理应P输出19.5%高电平，N19.5%低电平。

梁***

娃哈*** 发表于 2023-8-7 11:00
您好梁工，我意思是，比如20%占空比，P输出20%高电平，N输出应该是20%低电平。对应起来。比如有1%，理应P ...

一个下降沿后延时死区时间，另一个上升沿出现。

娃哈***

梁*** 发表于 2023-8-7 14:10
一个下降沿后延时死区时间，另一个上升沿出现。

这个P输出和N输出不是平均分配这个死区时间。而是再一个波形上减去的死区时间。我那个波形图可以看出这个问题。
我是要用这组PWM去驱动推挽逆变。理应两个波形高电平脉宽一致。

梁***

娃哈*** 发表于 2023-8-7 15:56
这个P输出和N输出不是平均分配这个死区时间。而是再一个波形上减去的死区时间。我那个波形图可以看出这个 ...

你是要50%占空比的么？ 合理设置占空比就可以了，电机驱动、逆变器都这样做的。

娃哈***

梁*** 发表于 2023-8-7 17:08
你是要50%占空比的么？ 合理设置占空比就可以了，电机驱动、逆变器都这样做的。 ...

我想通过改变占空比调压。

神***

梁***

娃哈*** 发表于 2023-8-7 11:00
您好梁工，我意思是，比如20%占空比，P输出20%高电平，N输出应该是20%低电平。对应起来。比如有1%，理应P ...

死区时间是两个边沿之间，不是平均。
如果你还是纠结这个，那就不用MCU的死区，你可以用IR2104，这个驱动只需要一路PWM，自带硬件死区，但你会发现，依旧是我说的那样的。
