听陈桂友老师《STC8051单片机原理及应用-STC8H8K64U》学习记录

HTC*** · 发表于 2023-8-6 19:45:18

听同事介绍来的，说陈老师，何老师讲课深入浅出，适合初学者学习，特意注册过来

听陈桂友老师《STC8051单片机原理及应用-STC8H8K64U》学习记录

第一集

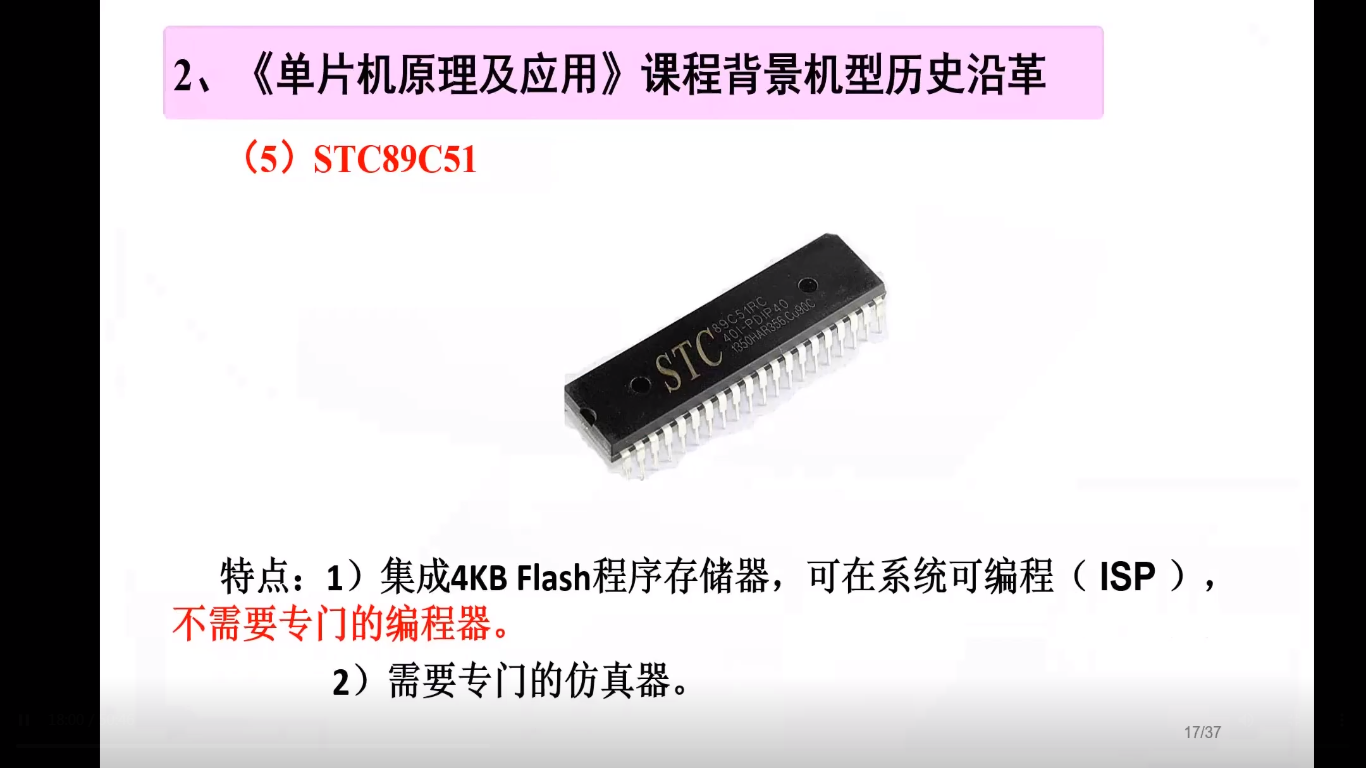

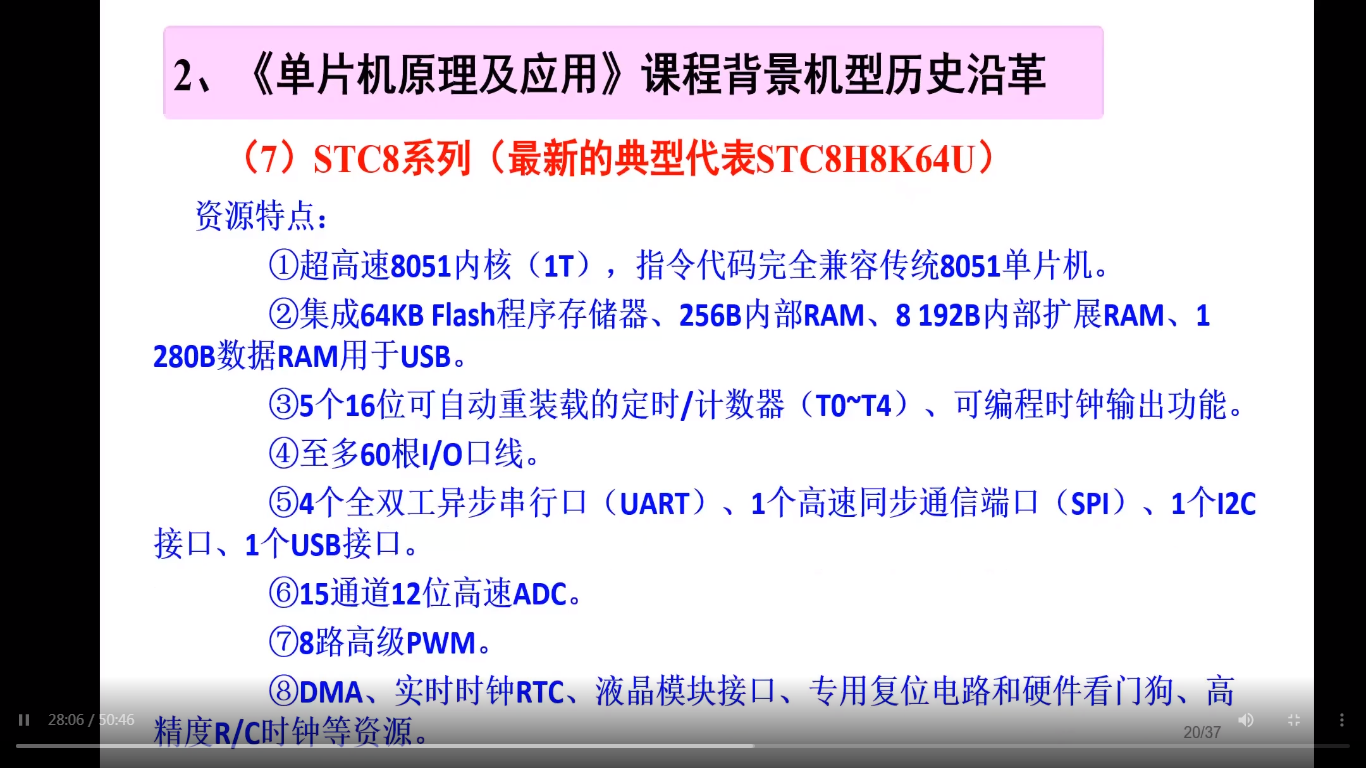

1、8051系列单片机历程（8080），以前做DVD的时候，应该用过STC89C51，同时用的貌似还有华邦，不过那时候纯复制，里面不敢动，到最后也就改改开机画面而已。

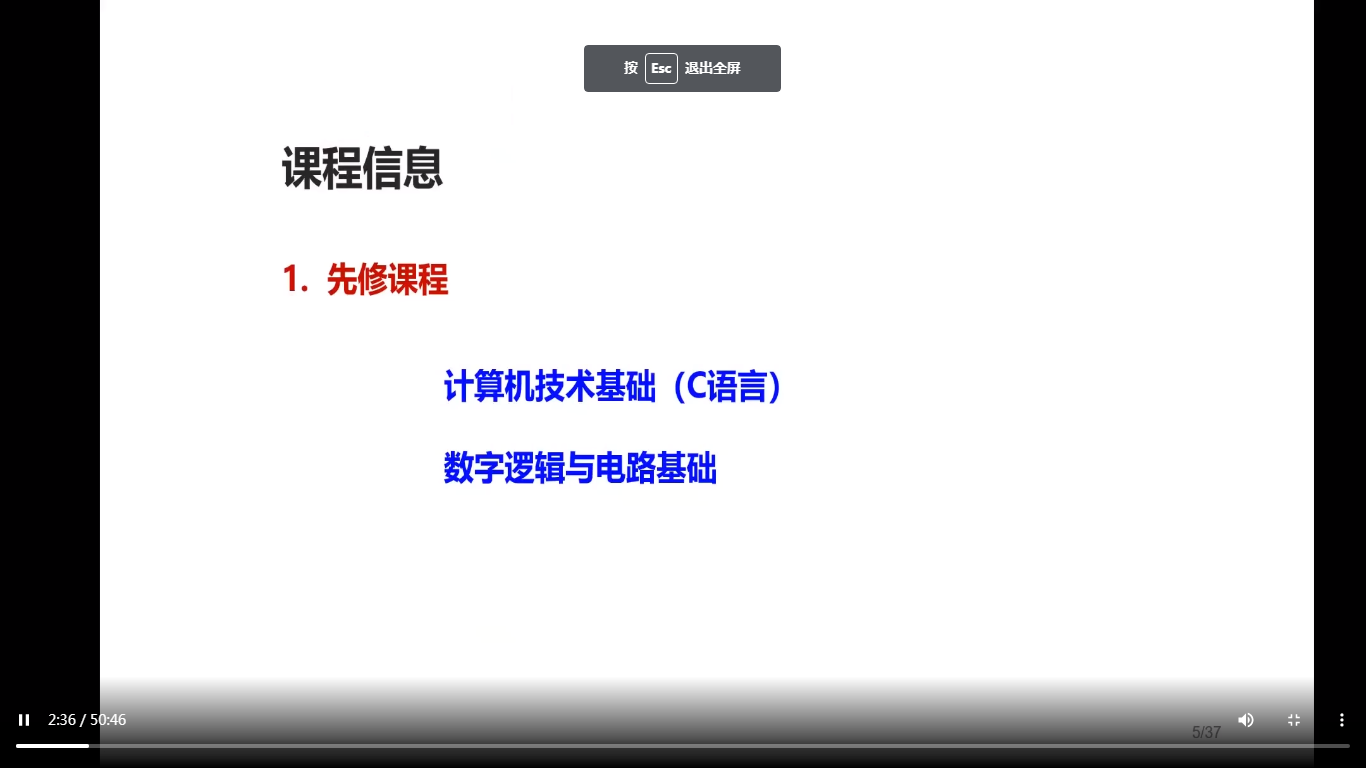

2、陈老师特意说不用特意懂C语言也能入门，这个是福音，我有数值电路基础，但C确实只懂一点点，语法不懂，
3、看见排阻了，当年嫌成品贵，工厂用1/4W 10K 电阻自己焊，宛如隔世啊，如今STC8做到内部，用IO口上拉下拉设置就可以了，真不是一个境界

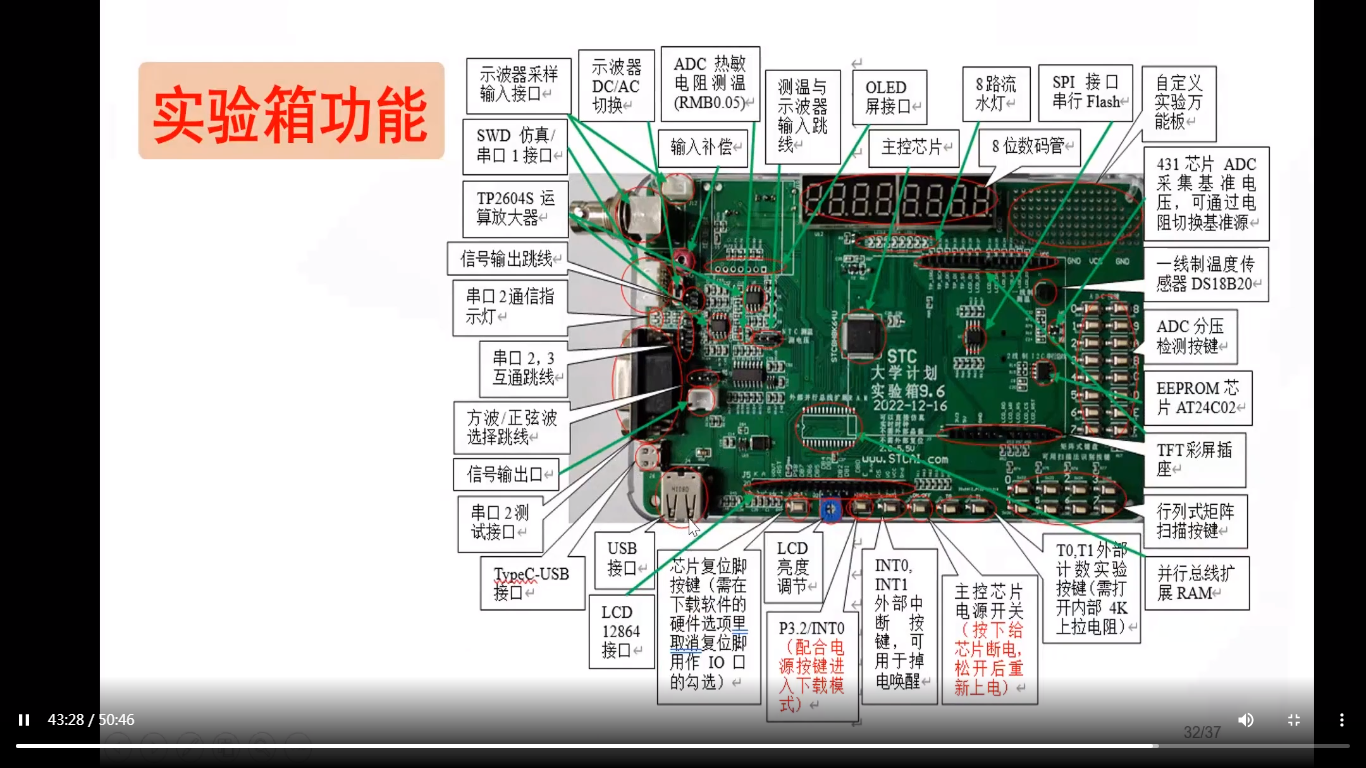

4、再次感叹试验箱的功能强大，比普通开发板天壤之别啊。

$DN_({PJT%${Q1KH0WVW_2.png$

HTC*** · 发表于 2023-8-6 20:40:46

听陈桂友老师《STC8051单片机原理及应用-STC8H8K64U》学习记录

第二集

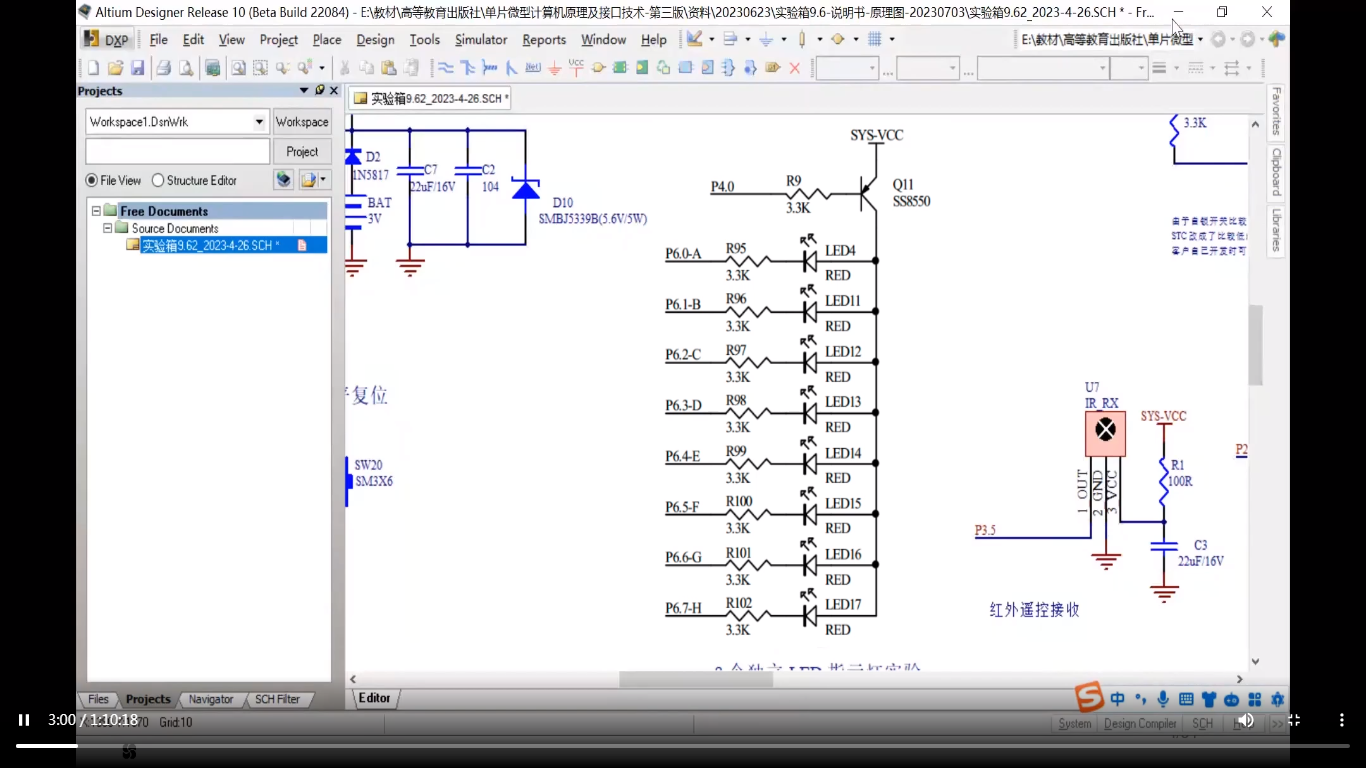

1、哈哈，第一张原理图就利用了管脚复用模式，估计硬件不熟悉的同学要理解下，我相反，软件差，硬件还行，做个4017LED这种，能理解。

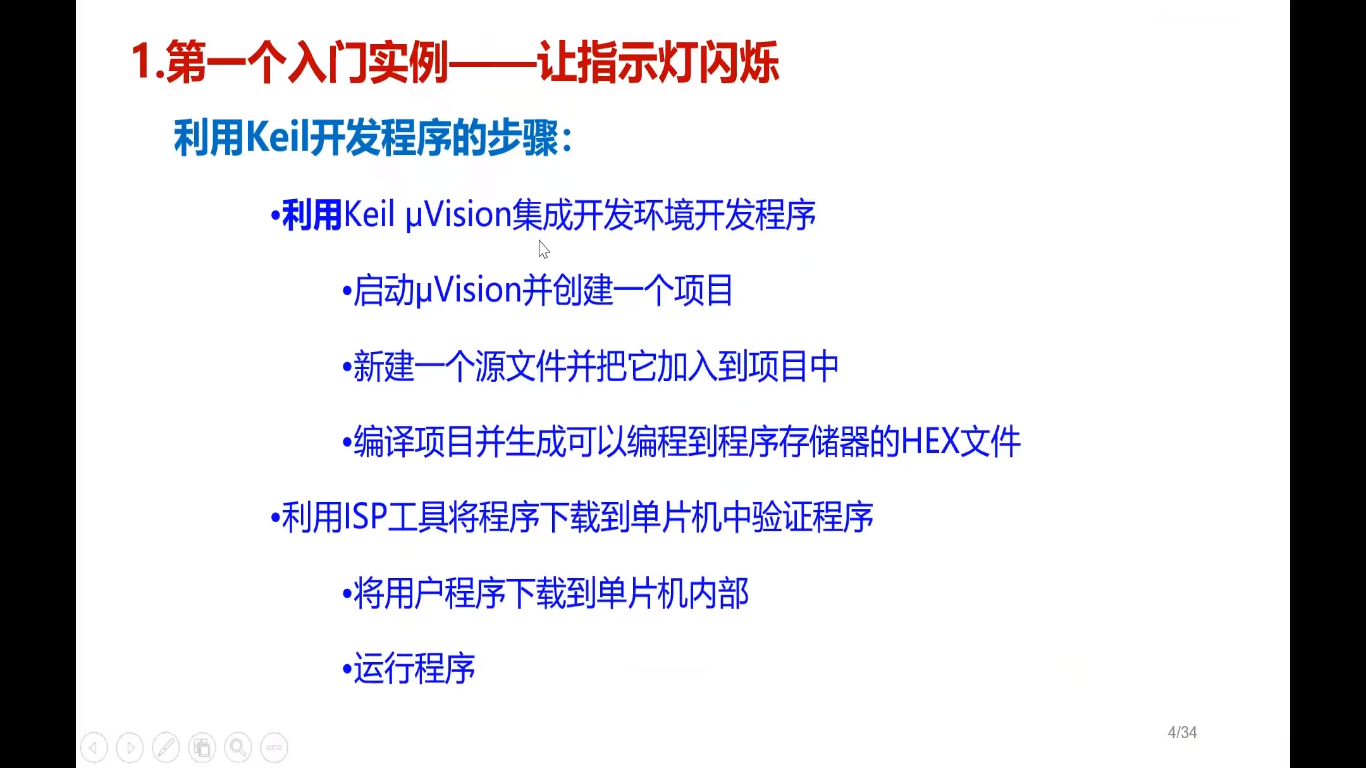

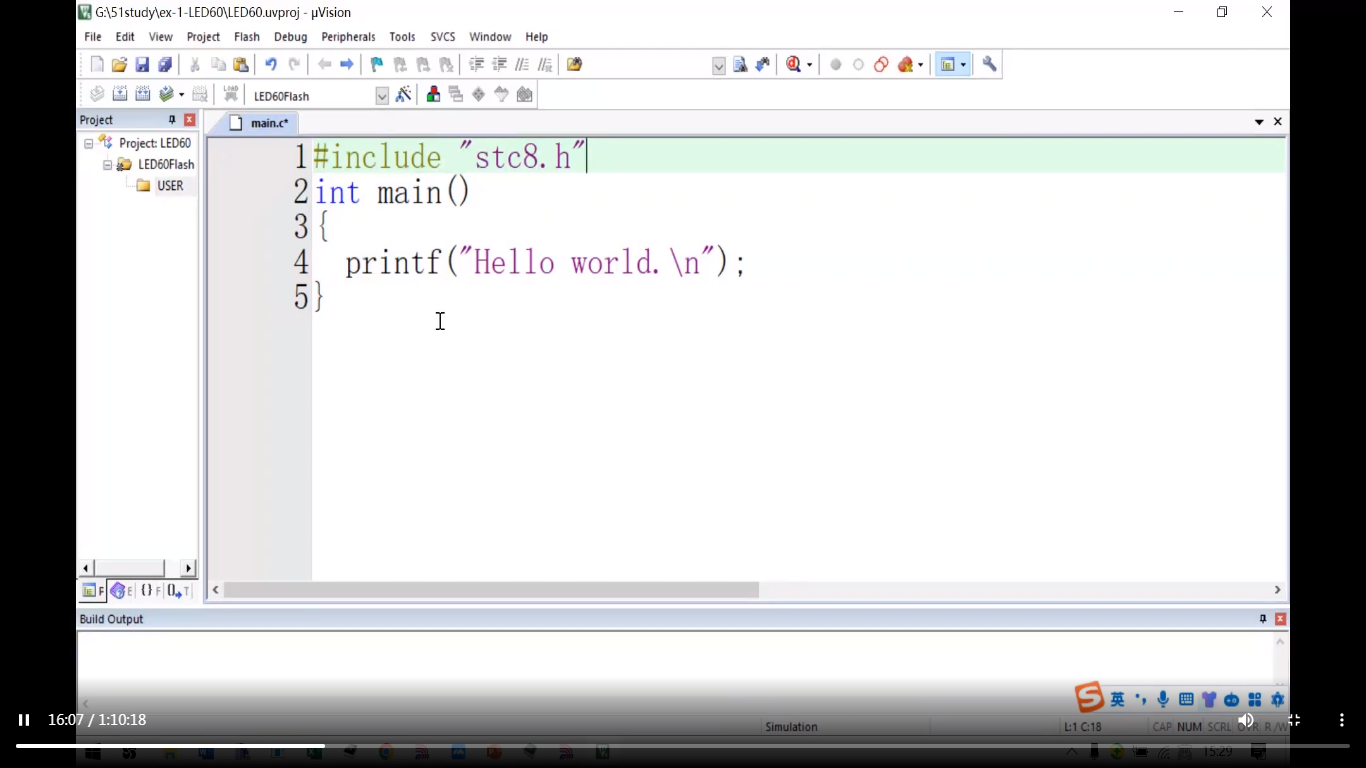

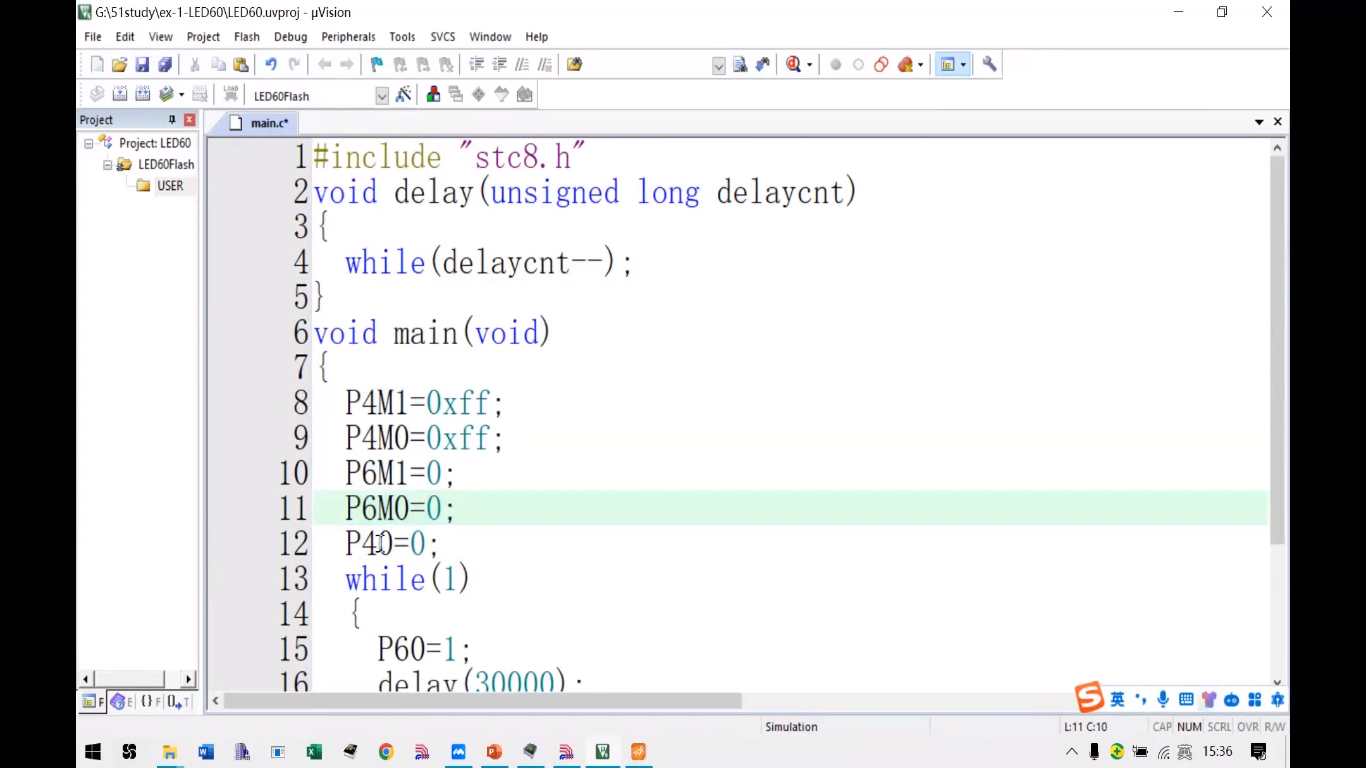

2、打开Keil，这个过程自己要保存，毕竟不熟悉。

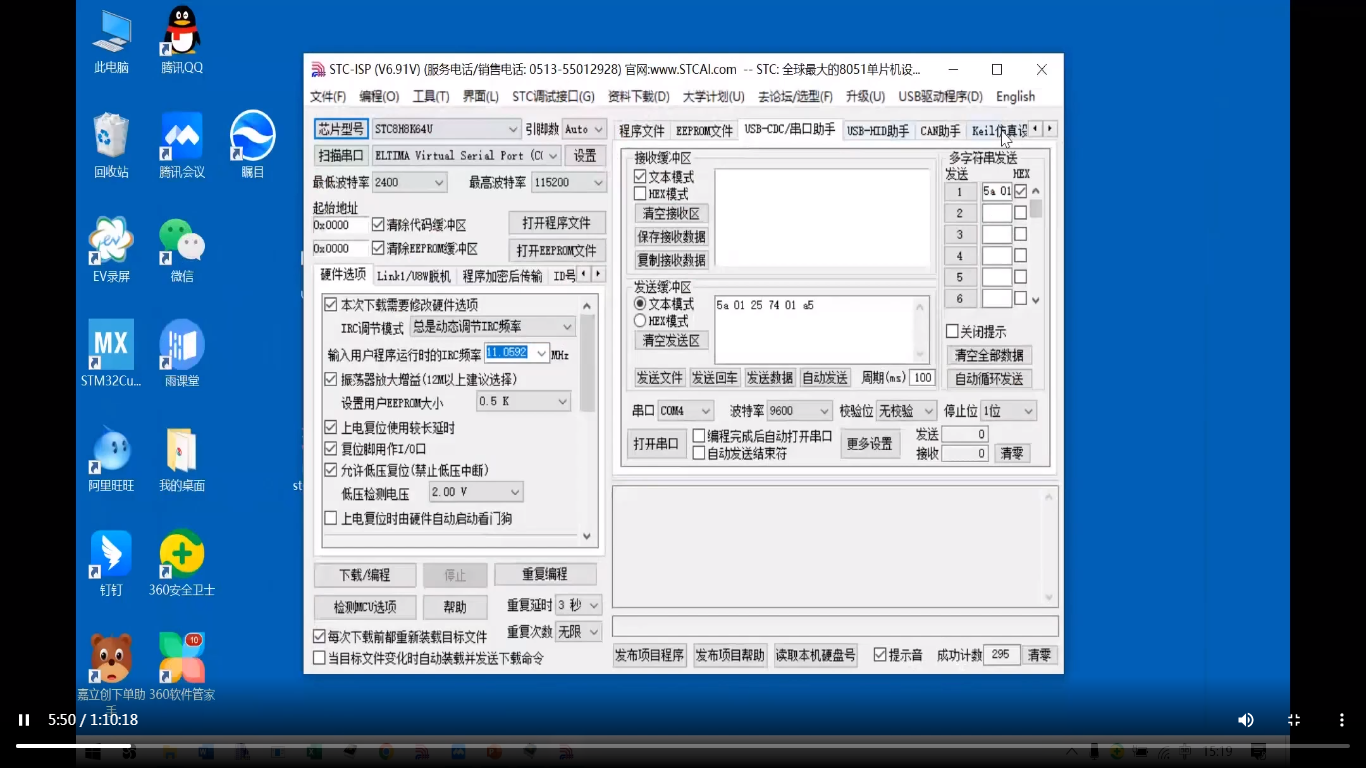

3、另外安装STC-ISP这个插件好方便，估计以后添加不同芯片也是这样，应该是添加了不同单片机的头文件，IO定义这些，不知道库文件有没有（我还不懂库文件）。
4、头文件设置，STC8.h这个是针对全系列芯片还是具体哪一个？应该是全系。
5、感叹陈老师的细致，确实C基本上没有基础的人（当然最起码要有概念的人）也能受益，一行行讲解，有一点基础的人查查资料也能听懂，真是要点赞。
6、小工具太方便了，延时参数这些都能写，对于初学者来说太好了，比某度的文心一言还好。

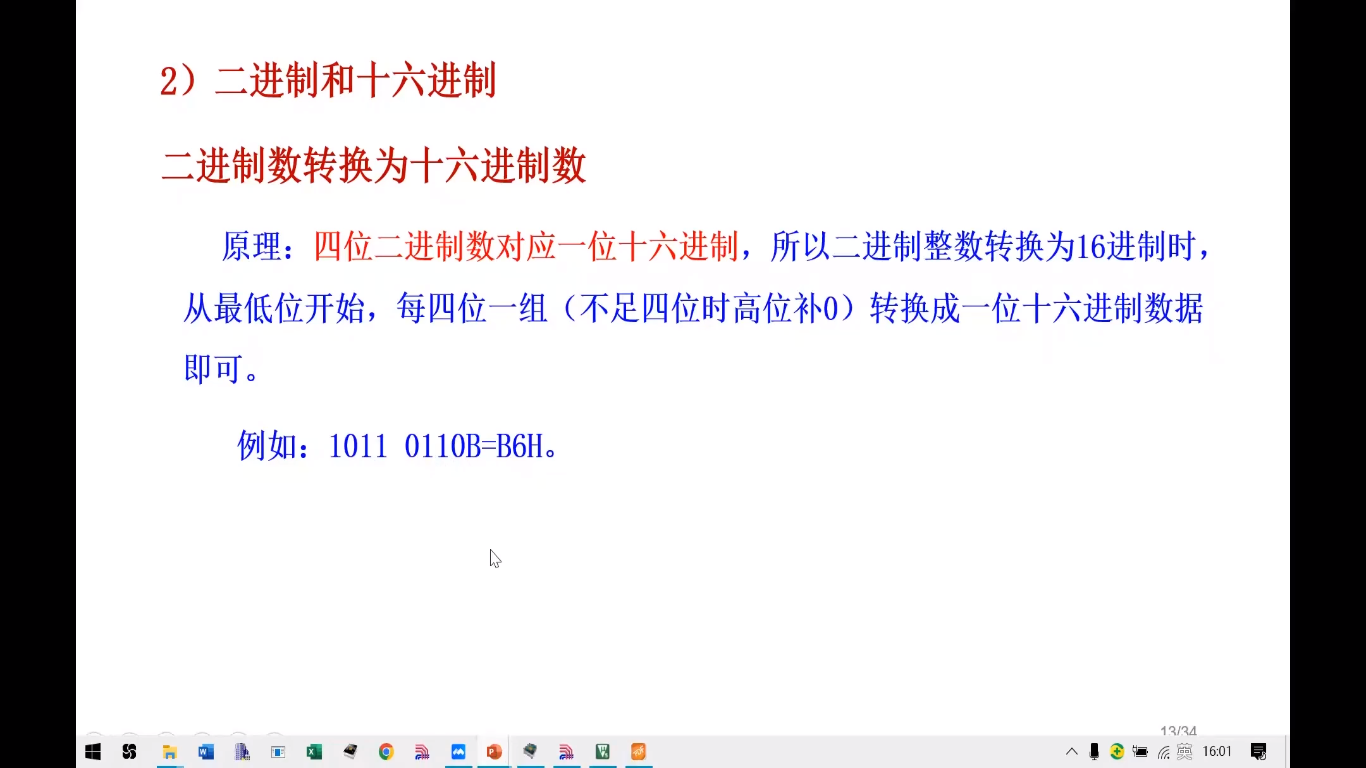

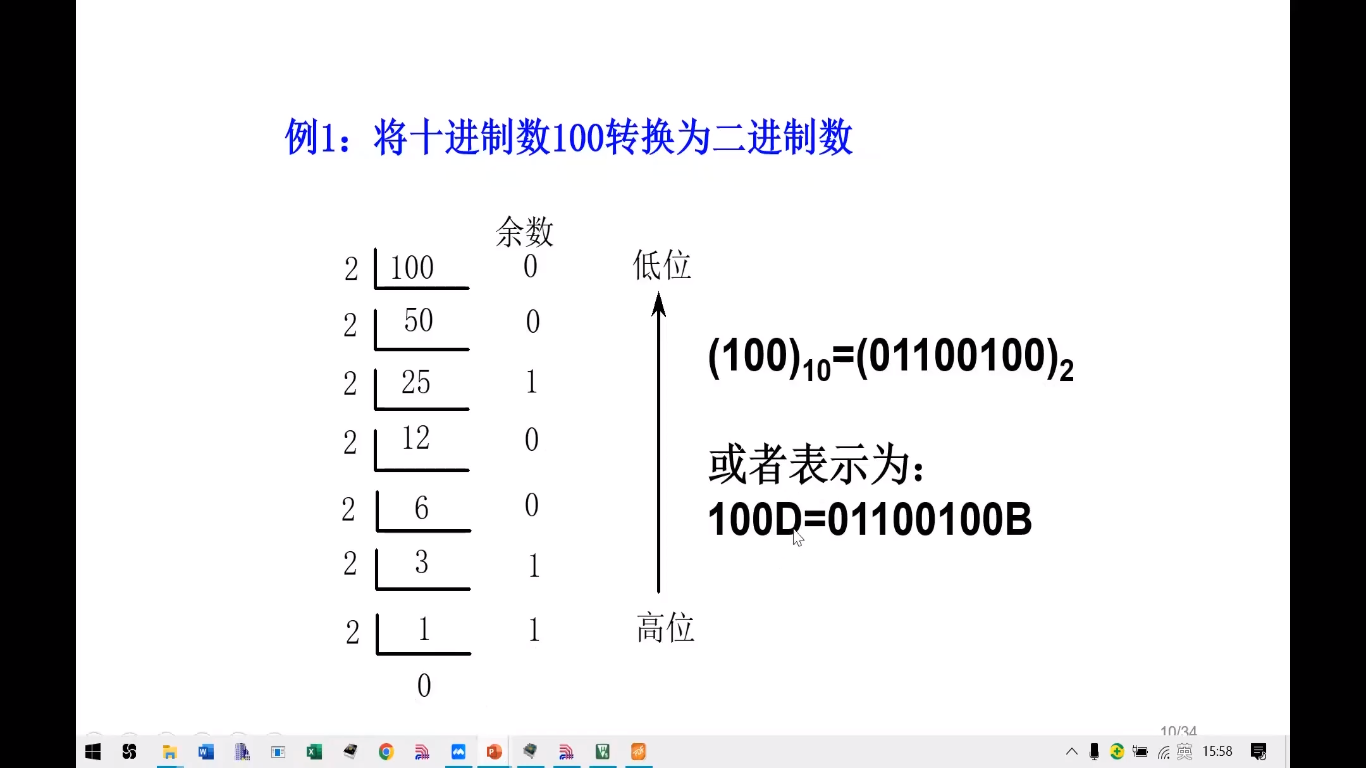

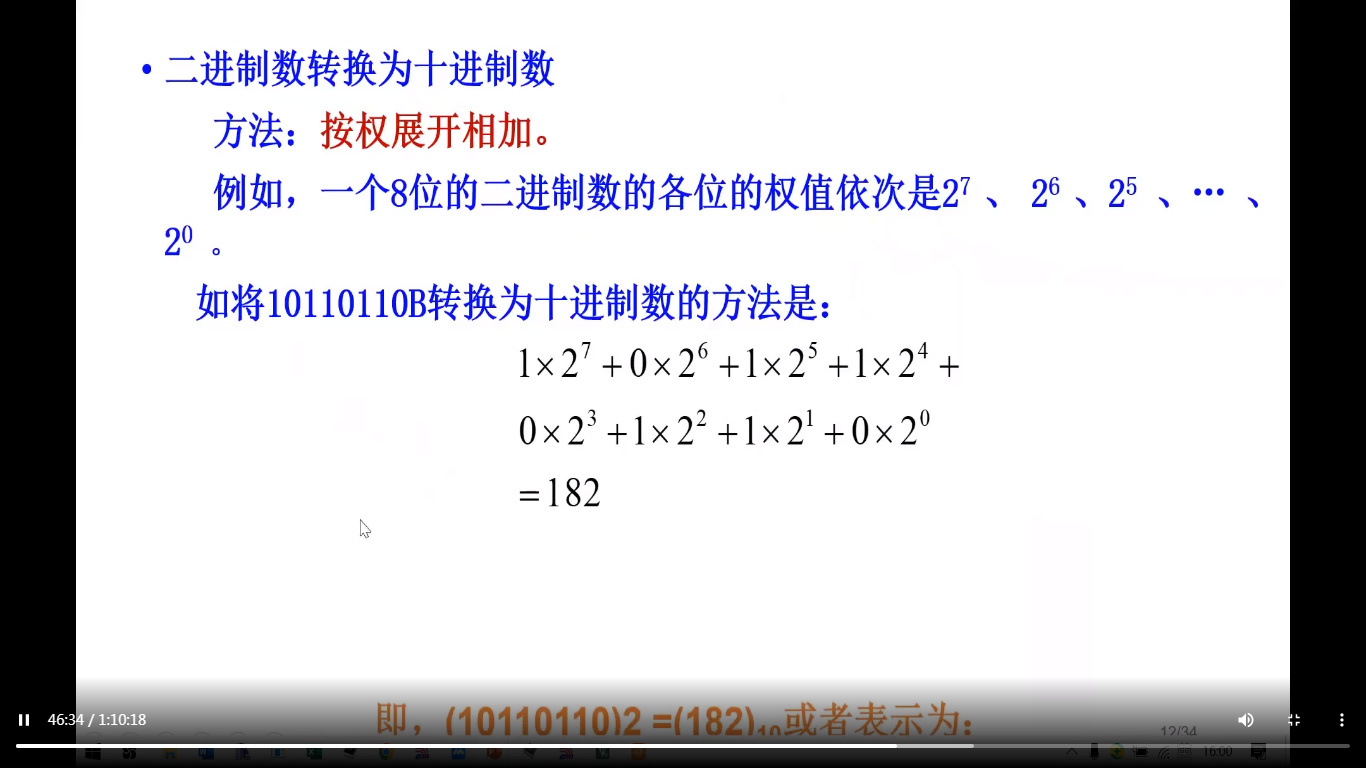

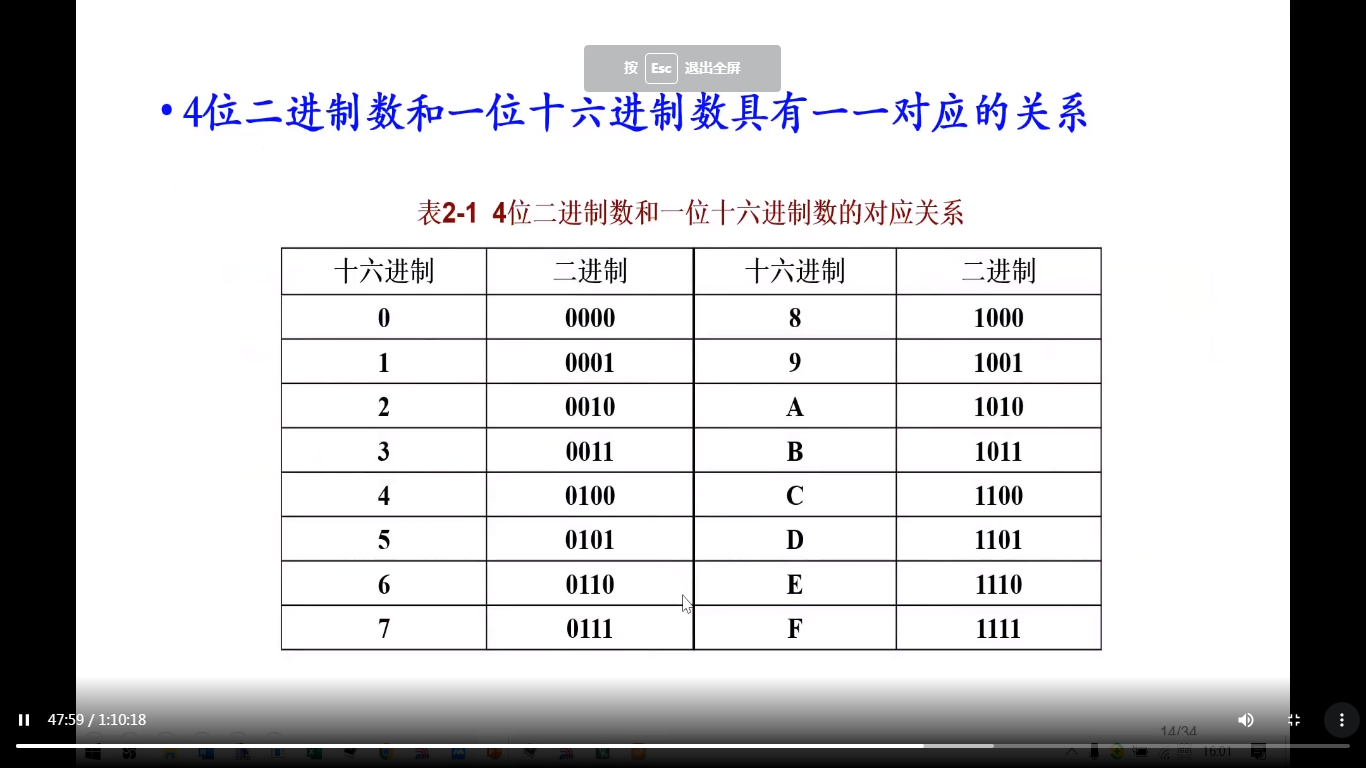

7、进制讲解，位讲解，确实深入浅出能听懂。8、
8、建议初学者下载保存随时复习，图片保存到手机，直到熟悉

$995_{85@FV`4CK_5M~F(AKU.png$


HTC*** · 发表于 2023-8-6 22:07:45

继续学习陈老师《STC8051单片机原理及应用—STC8H8K64U》

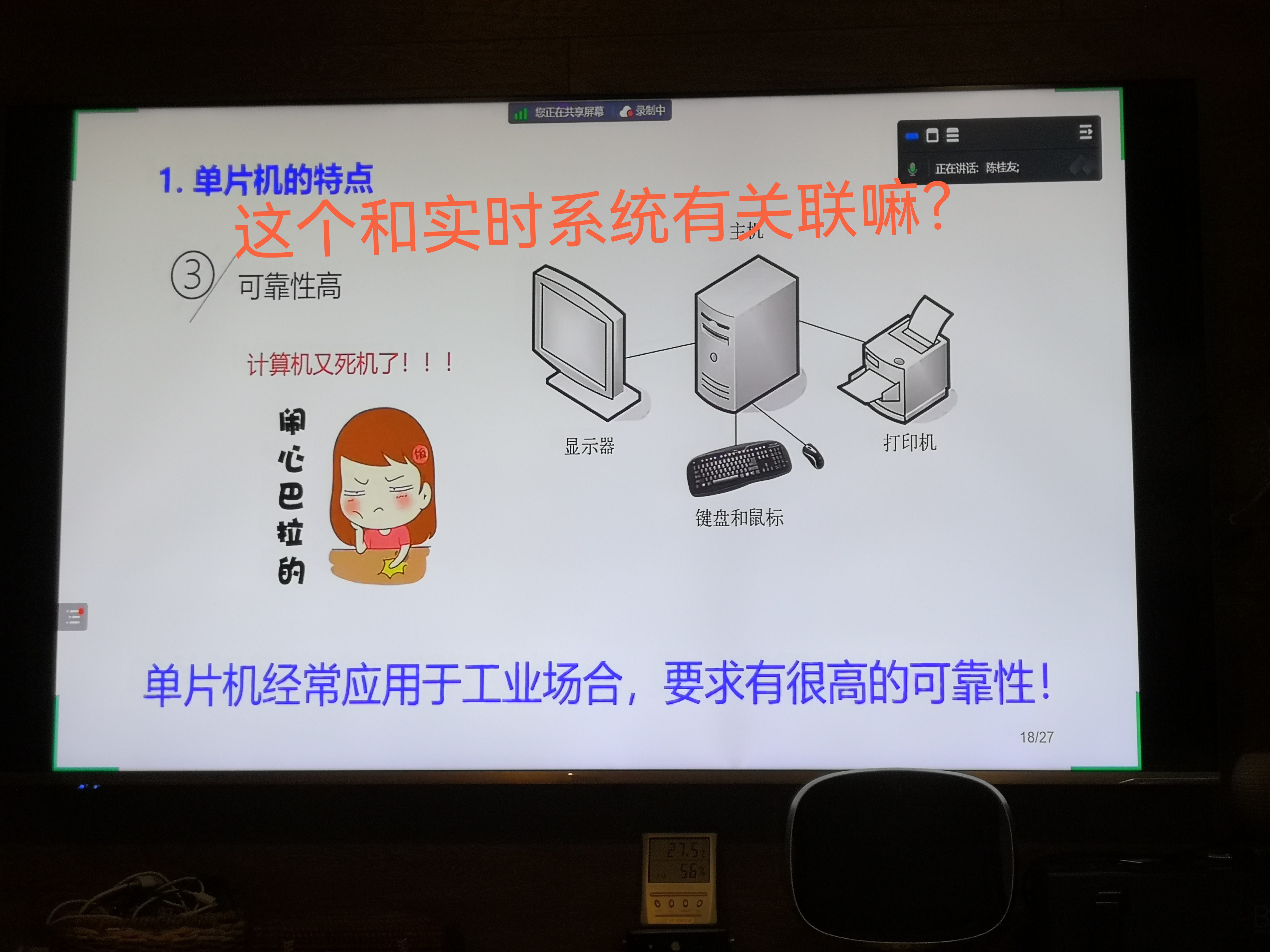

第三集，投屏到大电视看看😀

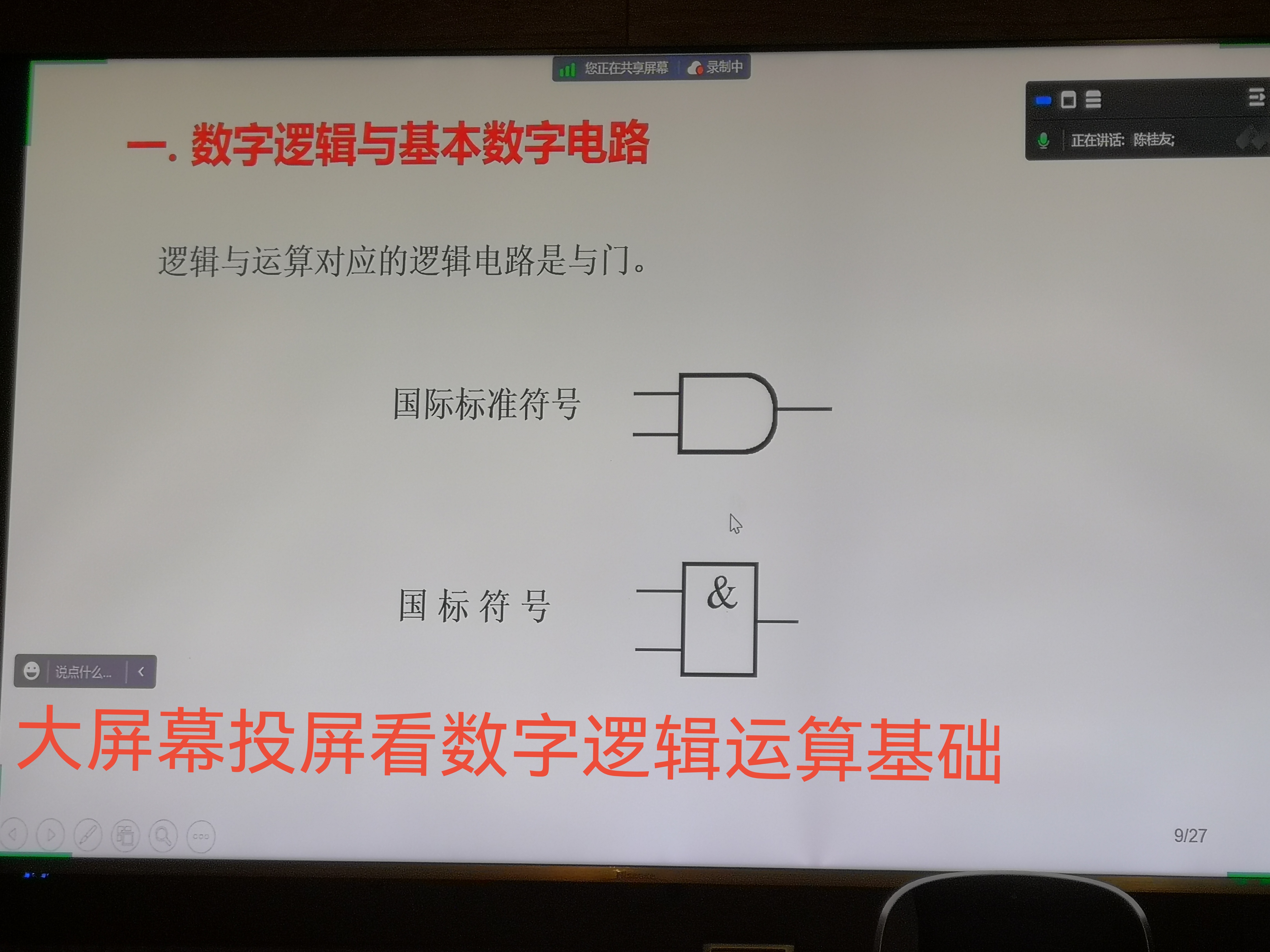

1、与门，就是乘法，从电路来说就是两个串联开关这样理解，必须两个都为1才输出1。

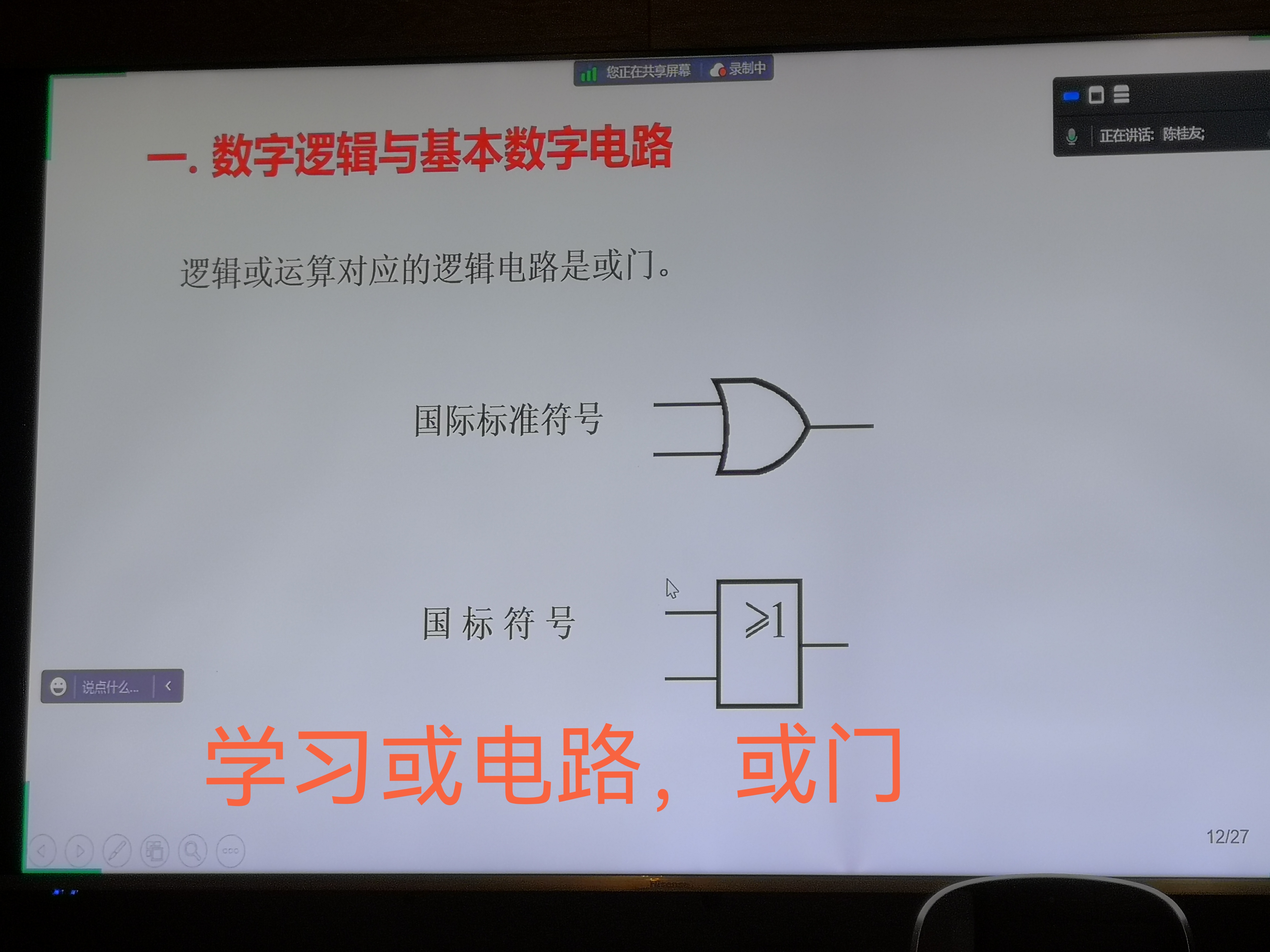

2、或门，就是加法，从电路来说就是两个并联开关，任何一个为1就输出1。

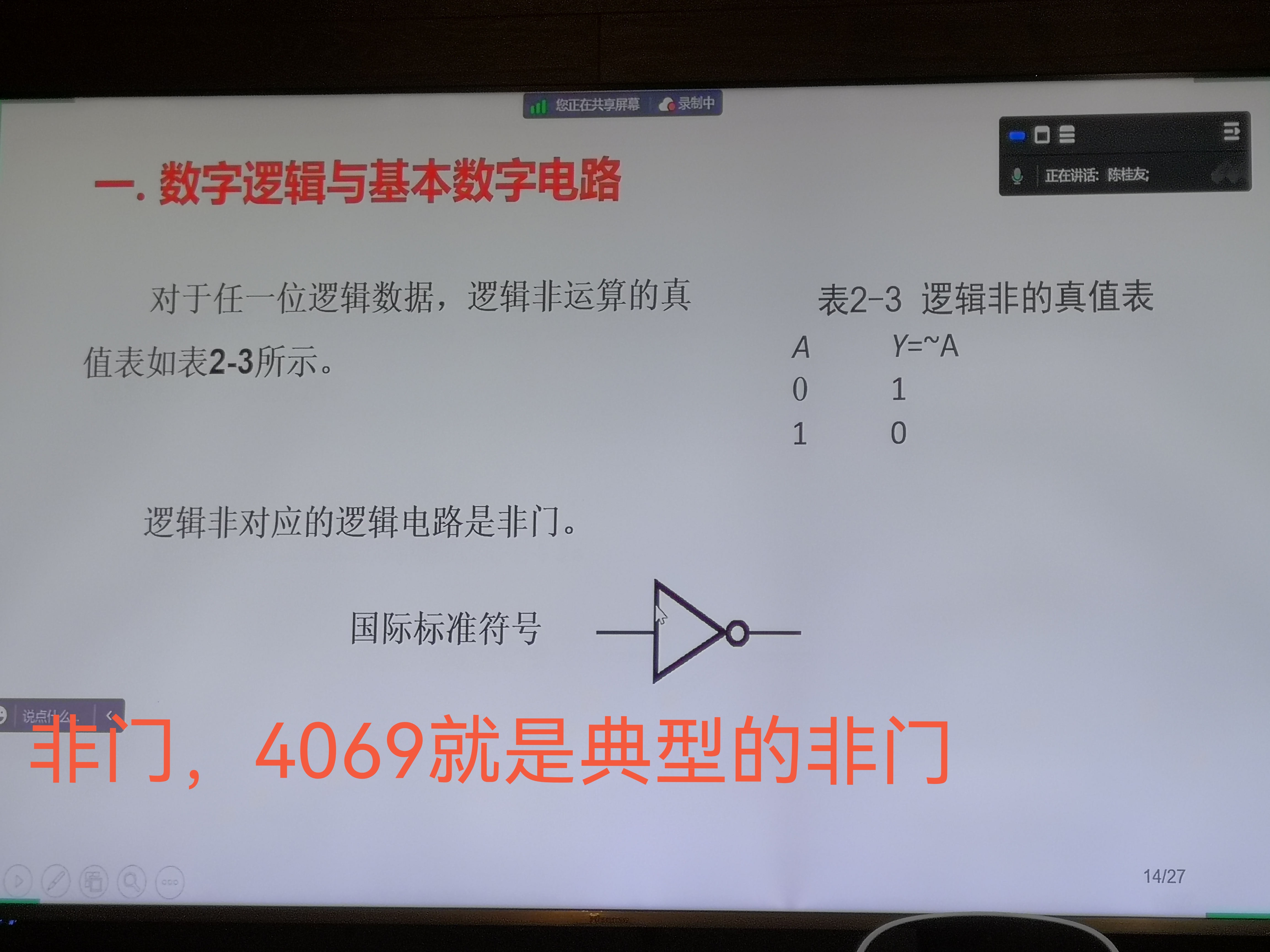

3、非门，取反，翻转，从电路来说就是npn三极管基极与集电极负载电阻下端（本来想用简单的负载并联开关表示，怕短路）

AI-32*** · 发表于 2023-8-7 10:26:51

周一新增！！！欢迎小伙伴实时参加,有交流
《STC最新8051单片机原理及应用-STC8H8K64U》, 0基础开始
山东大学，陈桂友教授亲自主讲，STC创始人主持授课，正统权威
免费包邮送自带硬件USB仿真的STC8H8K64U实验箱V9.6，淘宝有售
暑期免费教学研讨班开始, 每周一/周三下午，14: 00 ~ 16：00, 有回放
暑期《单片机原理免费培训班》来啦！陈桂友教授主讲！7/19已开课！
腾讯会议号：885-5858-2739
参加完全程的可以授予STC单片机研讨会证书
参加到半程的赠送STC8H8K64U实验箱，可以做示波器 / 波形发生器

HTC*** · 发表于 2023-8-7 16:22:03

本帖最后由 HTC新兵于 2023-8-7 19:44 编辑

继续抽时间听陈桂友老师《STC8051单片机原理及应用-STC8H8K64U》学习记录

第四集

1、感觉看视频回放比腾讯会议更方便？随时随地都可以，欠缺的就是提问环节。

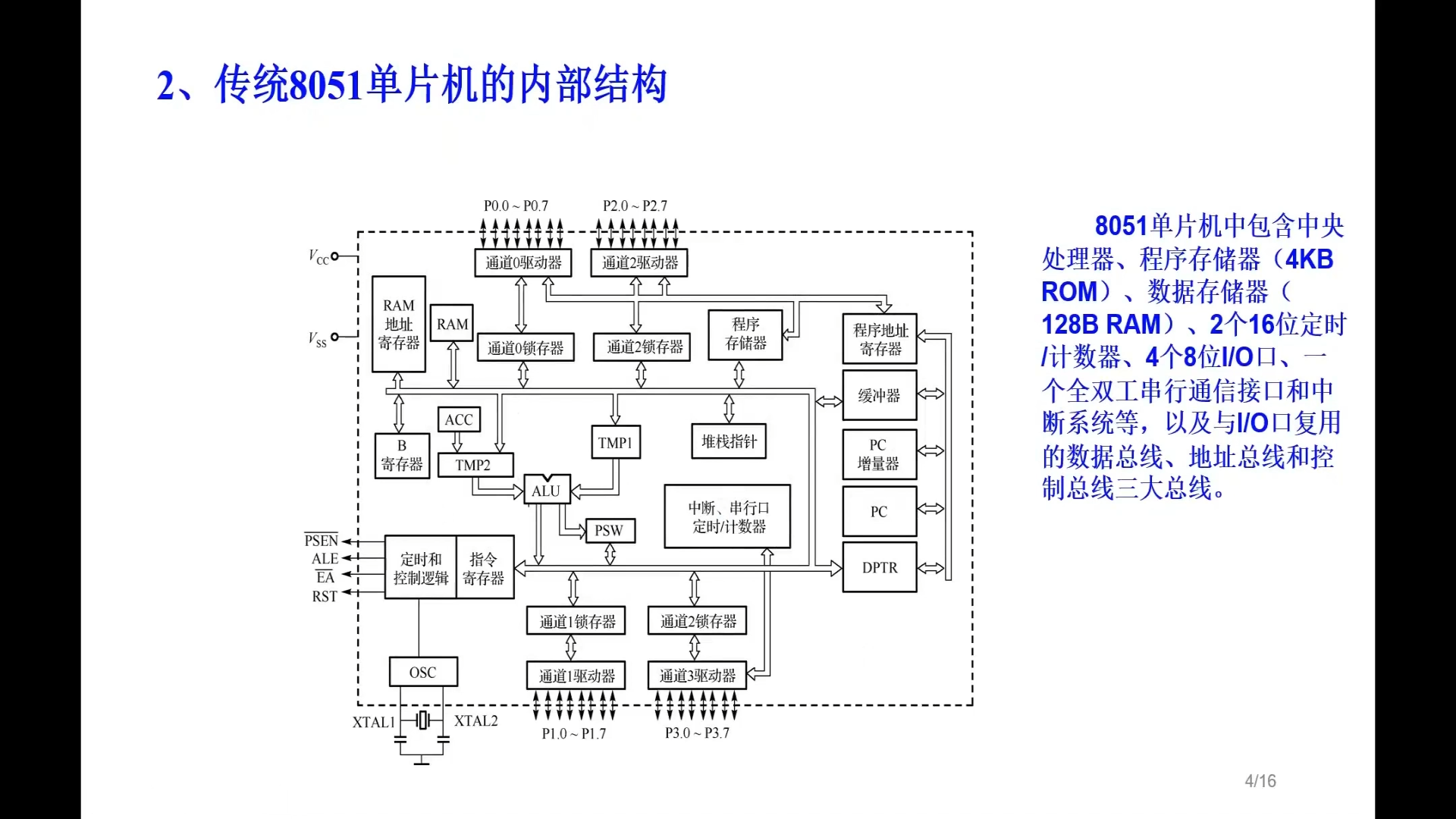

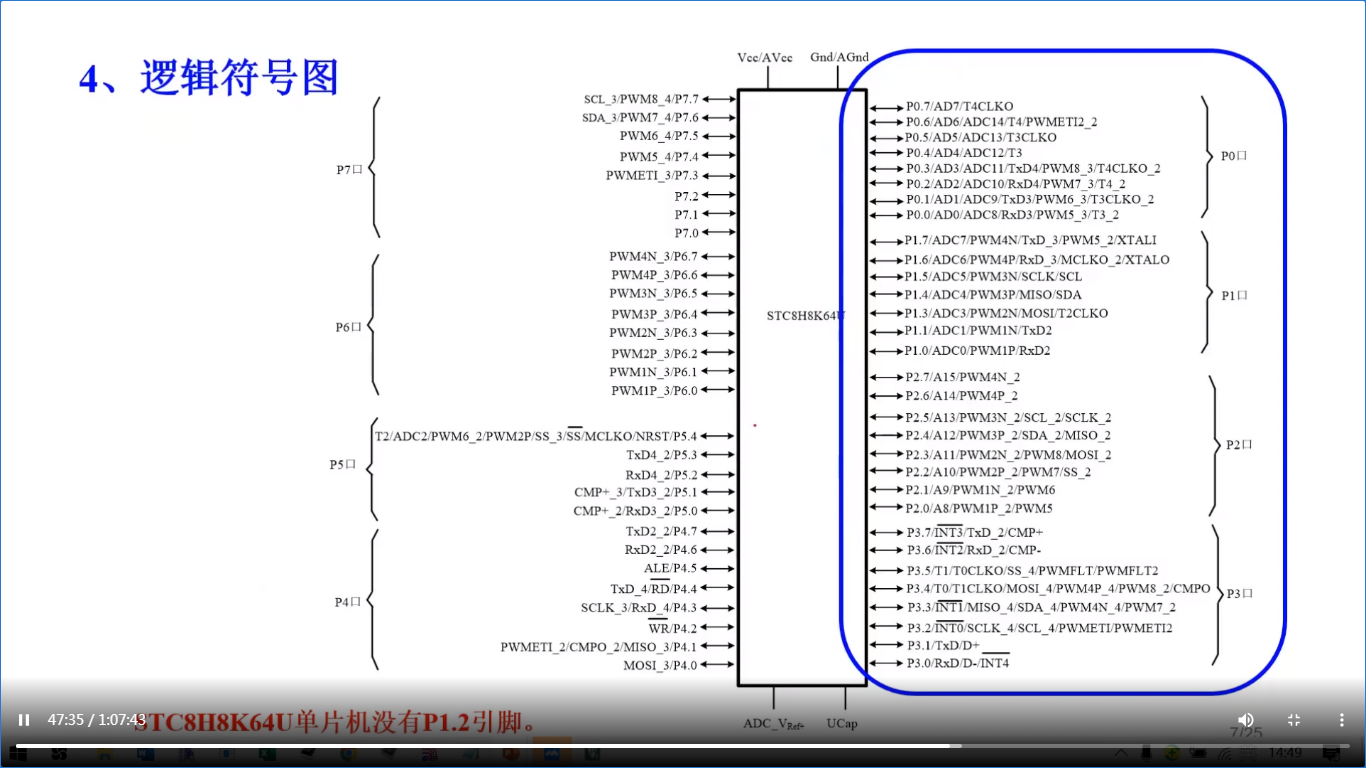

2、陈教授的CPU框图讲解用心，能知道为啥有的IO口能挂那些功能（比如终端），这个何老师那里也有讲解，STC8051是用了端口选择器，也就是IO定义功能。

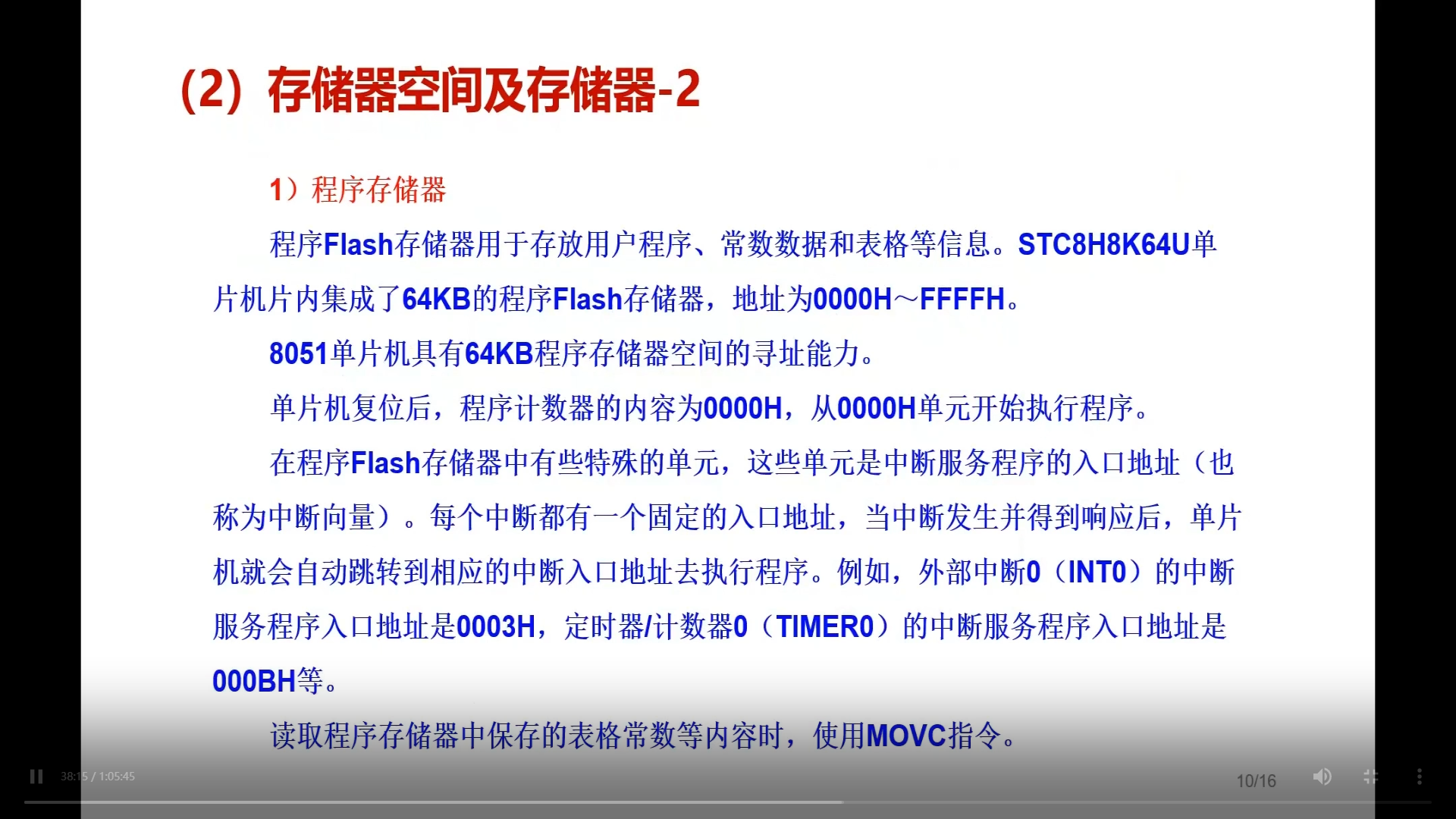

3、中断入口地址（中断向量）是特殊地址，执行时跳转到中断服务函数。


HTC*** · 发表于 2023-8-7 21:20:54

继续听陈桂友老师《STC8051单片机原理及应用-STC8H8K64U》学习记录

第五集

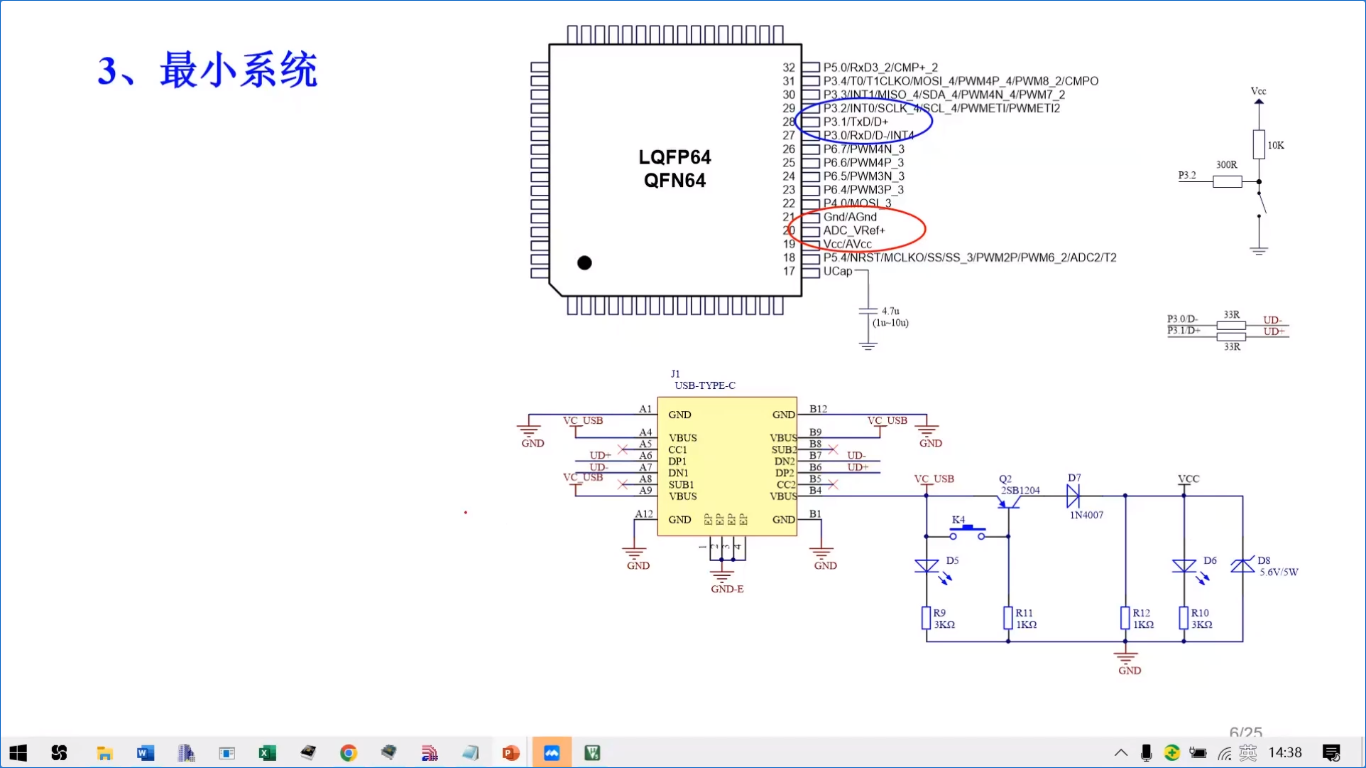

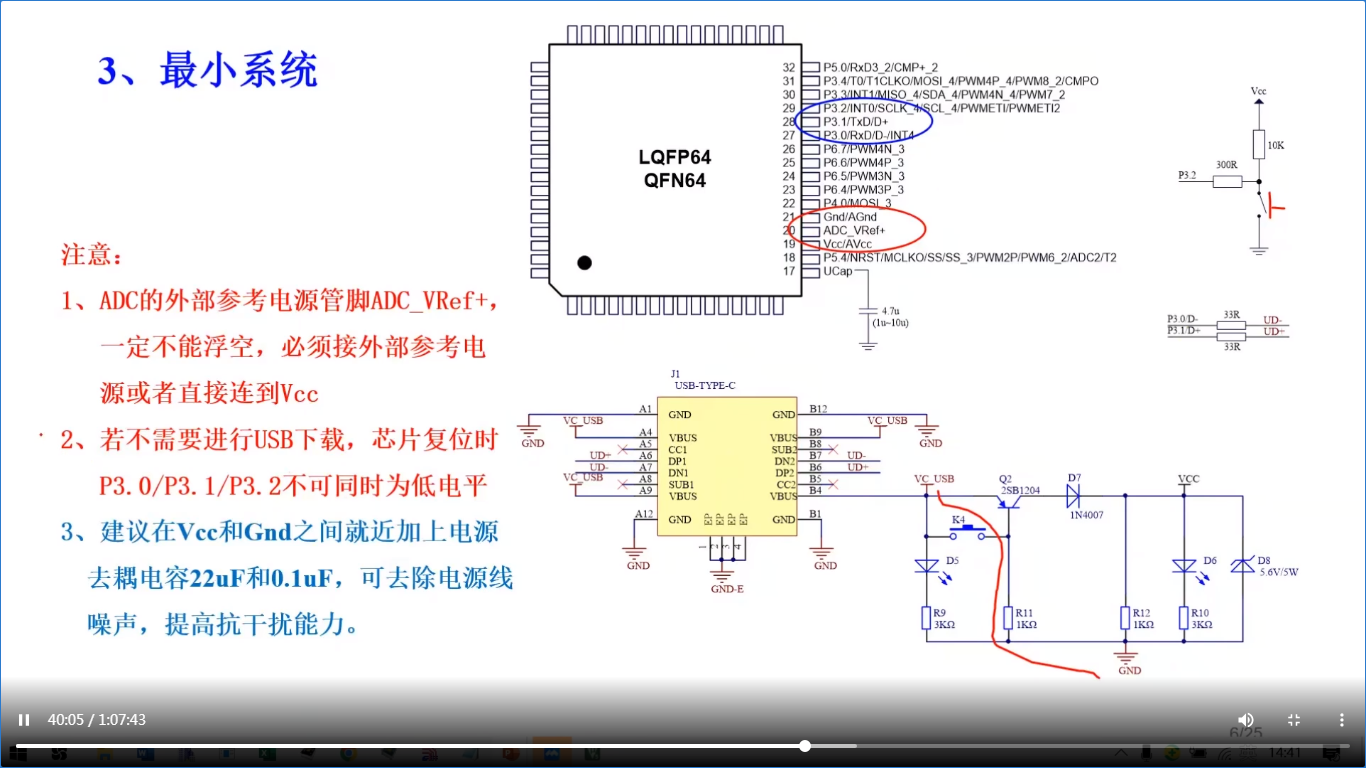

1、由于内部集成高可靠复位电路，外围复位可以省掉，不用电阻电容了，P5.4或者P1.2也可以设置复位引脚。
2、晶振在一般场合也可用内置震荡源。
3、内部参考高精度电源负极作为AGND引脚，避免干扰，实现高精度12位DAC。

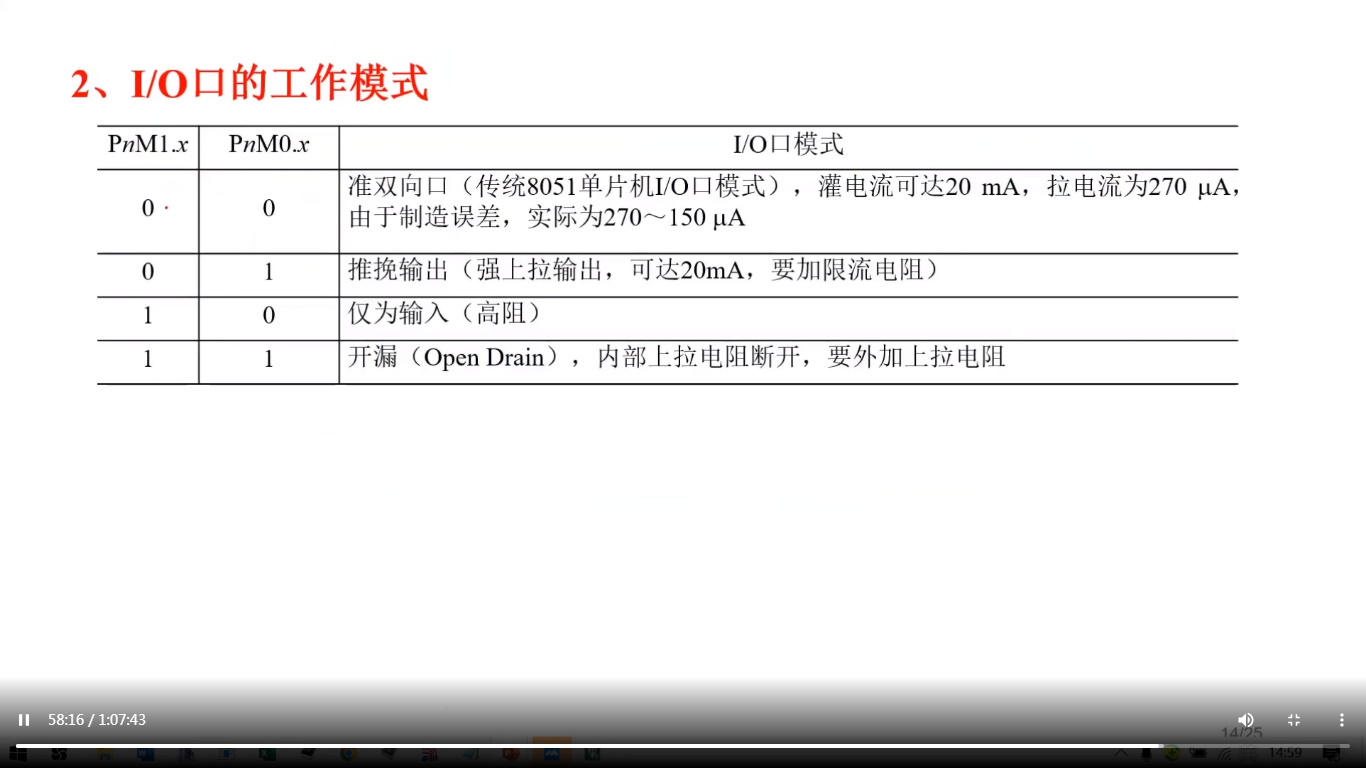

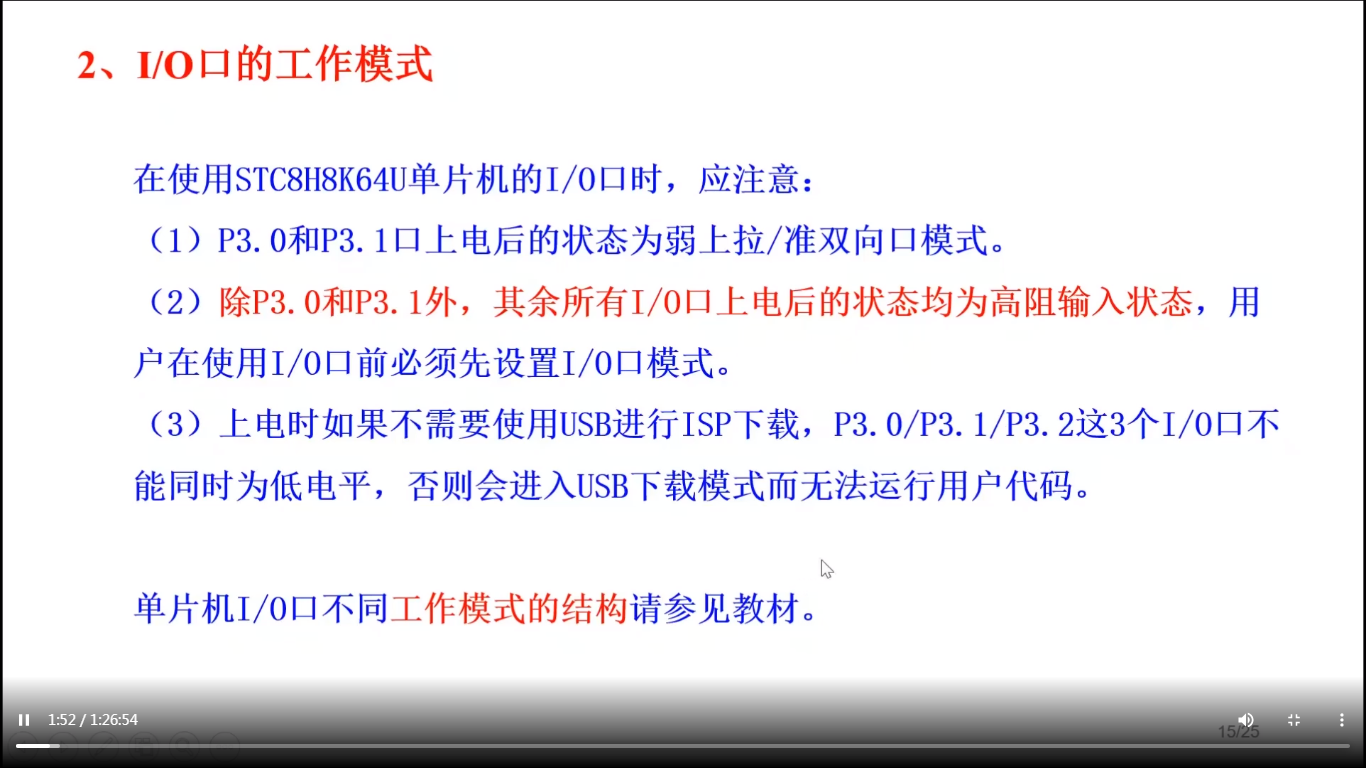

4、IO口的四种状态，准双向/弱上拉，推挽输出/强上拉，高阻（仅输入），开漏。
5，本来还在端口设置寄存器位计算，突然看见HTC小工具直接设置。。。

HTC*** · 发表于 2023-8-7 22:41:51

继续听陈桂友老师《STC8051单片机原理及应用-STC8H8K64U》学习记录

第六集

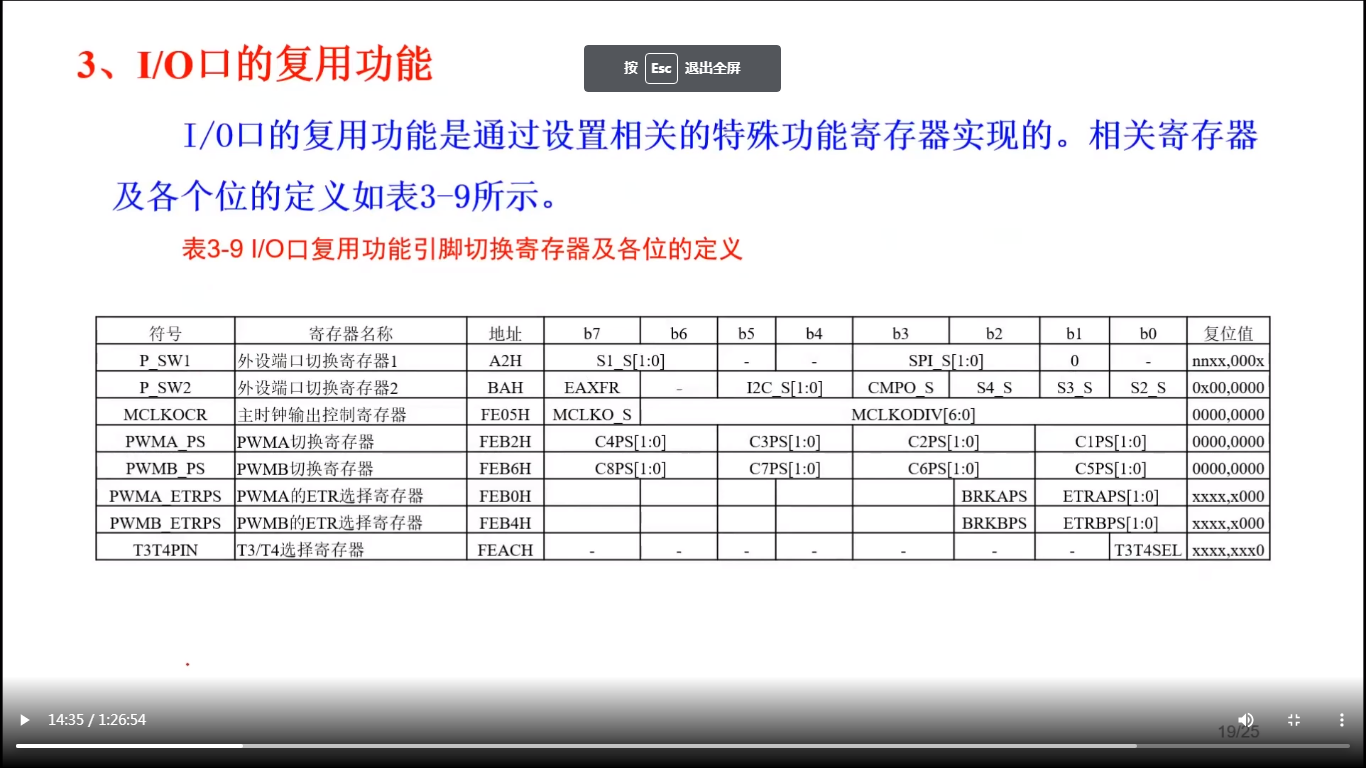

1、端口设置还是要遵循一定规则，有的有ADC，有的是数据高八位，有的是低八位，有的是地址，如果能遵循相关规则，后续代码会简单很多。
2、掌握端口复用规则，在线路设计PCB时会事半功倍。
3、推荐使用灌电流方式驱动，尽量不用拉电流（电流差异大），内部电路实际上也是灌电流只经过一个管子，拉电流会使用电源引脚。
4、中断向量地址一般不写程序，放跳转指令。
5、学习汇编，底层操作。


HTC*** · 发表于 2023-8-8 21:03:05

昨天没空上腾讯会议，今天继续回看

实话说今天看何宾老师的讲课也断断续续的，打工人啊，还是回看舒服，不明白的随时暂停搜索

陈桂友老师《STC8051单片机原理及应用-STC8H8K64U》学习记录

第七集

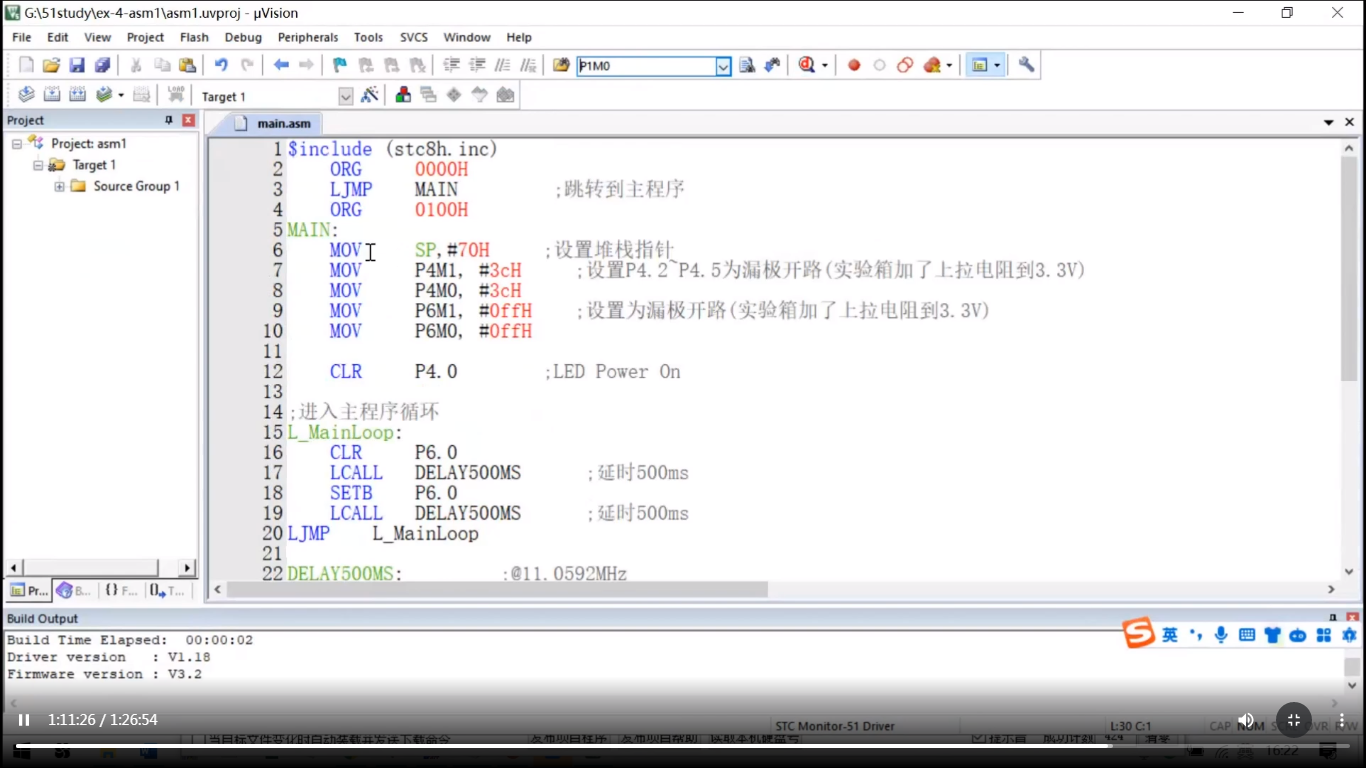

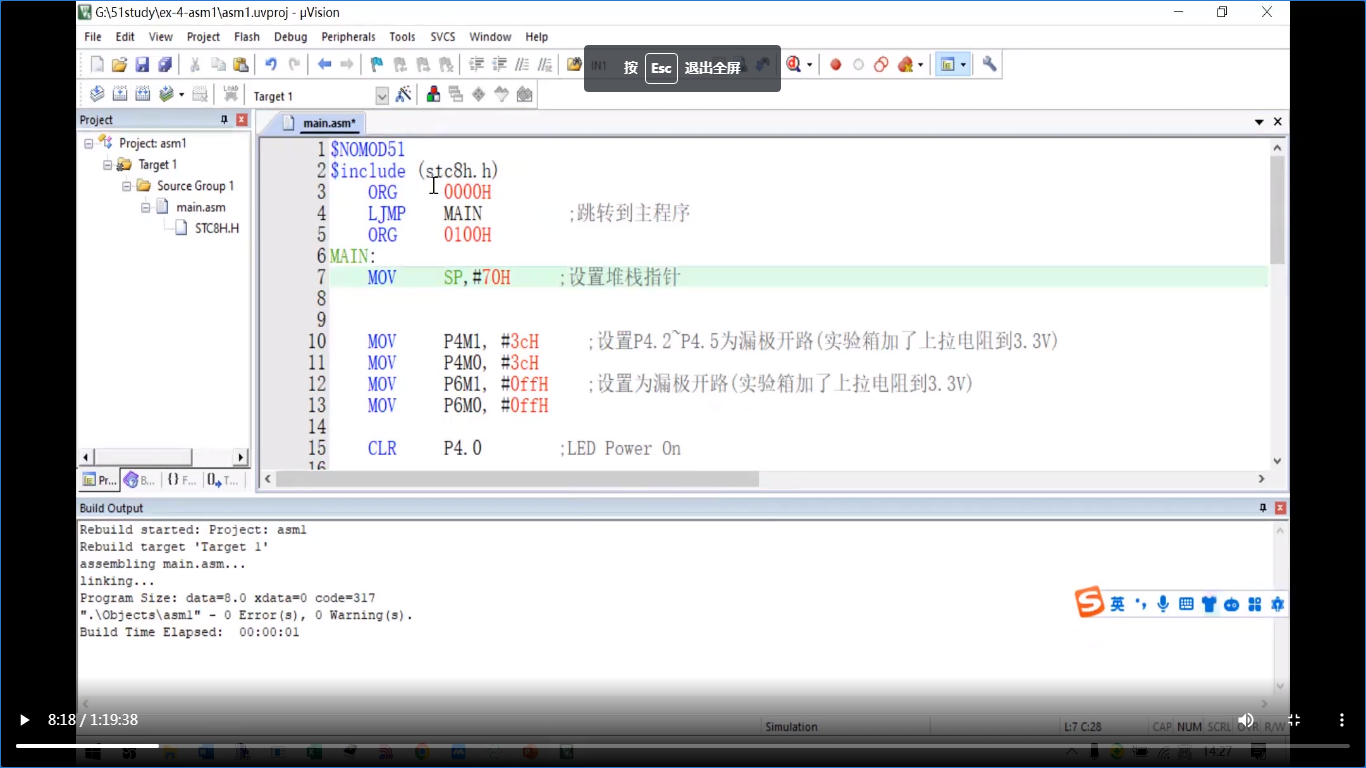

1、继续看汇编，汇编中$INCLUDE （STC8H.H）与C 语言中#include相同，都是头文件。
2、在前面增加$NOMOD51语句，可以避免寄存器名称重复定义（8051已经定义了？）

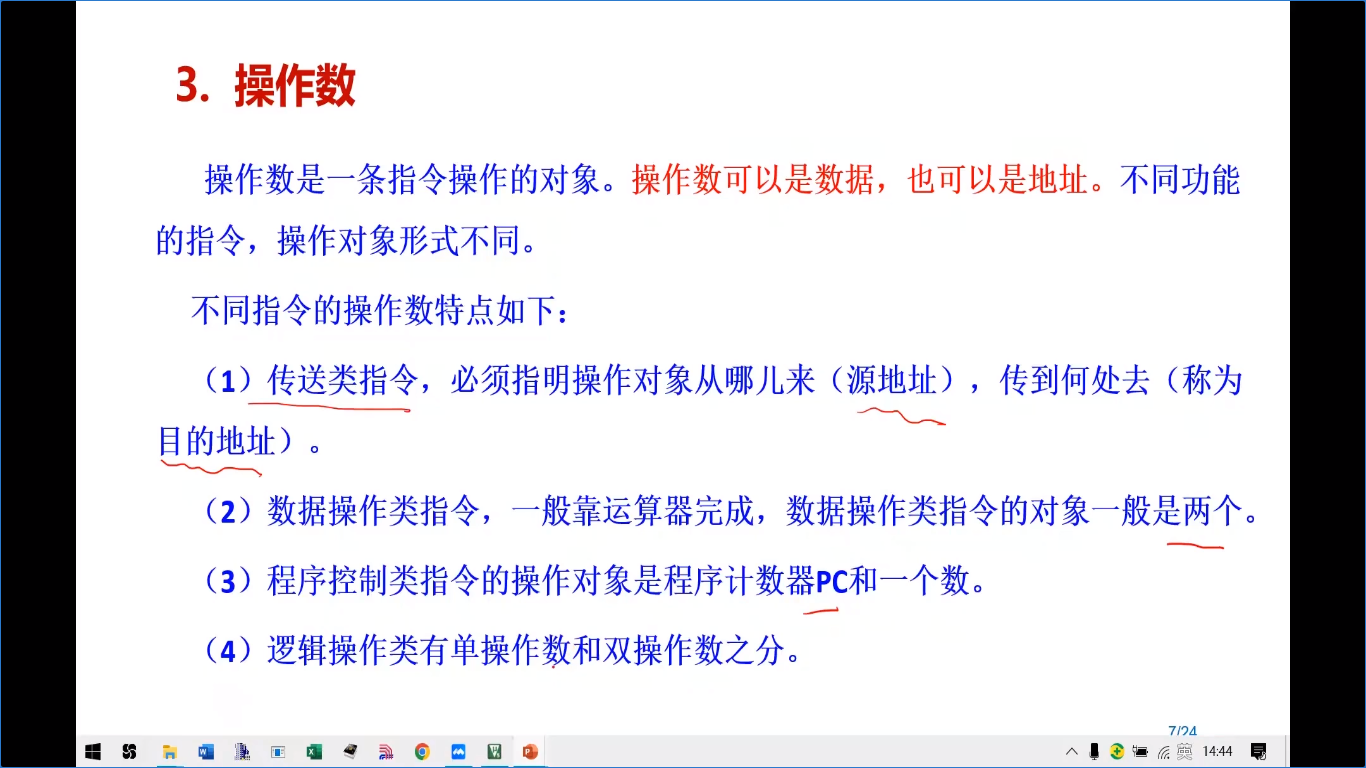

3、不同指令的操作数
（1）传送类指令，必须有来源，有目的
(2)数据操作类指令，一般靠运算器执行，一般数据是两个
（3）程序控制类指令
（4）逻辑操作类指令
4、IO口设置寄存器，用二进制更直观（直接对应每一个端口）

HTC*** · 发表于 2023-8-8 22:16:04

陈桂友老师《STC8051单片机原理及应用-STC8H8K64U》学习记录

第八集
1、汇编细节来了，MOV<目的字节》,《源字节》,把后面操作数制定字节变量传送到第一操作数指定的党员，源字节不变。关键字，前后顺序，标点符号规范都有了。初学者福音。
2、程序储存器想累加器查表方式，思考下与C语言中数组方式？
3、会不会取模也是这样？
新手，带问题学习，老鸟莫笑
4、本集内容只能下载，一条条自己敲进去，否则也不会。
