产生正弦波的几种方法，有高速的，也有硬件超级简单的，波形发生器

乘风*** · 发表于 2023-8-4 19:04:19

产生正弦波的几种方法，有高速的，也有硬件超级简单的，波形发生器

1. 使用PWM输出脉冲通过RC(1K+1uF)低通滤波，输出50Hz正弦波：

高级PWM输出两路互补SPWM.zip (28.18 KB, 下载次数: 566)

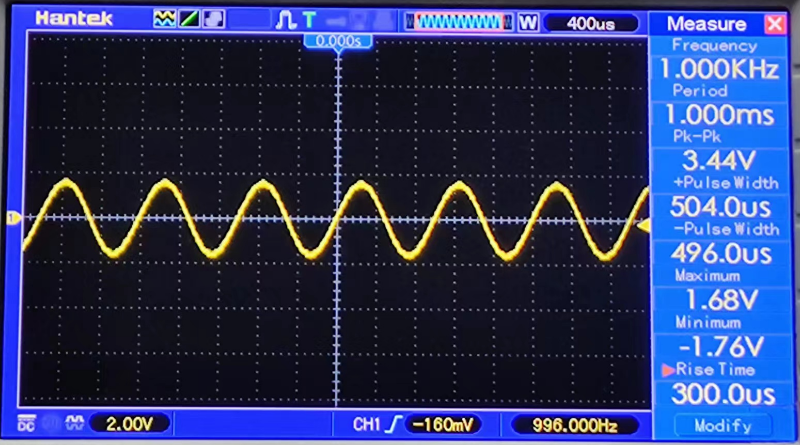

2. 使用老梁示波器的信号发生器，PWM输出脉冲经过5阶有源滤波输出1KHz正弦波：

老梁示波器-信号发生器.zip (16.75 KB, 下载次数: 472)

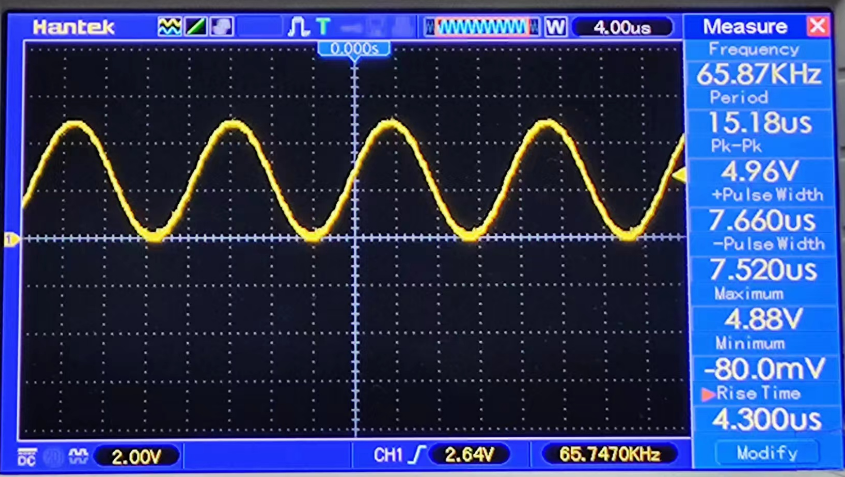

3. 使用普通I/O口和电阻分压实现高速DAC输出高速正弦波：

NJL*** · 发表于 2023-8-9 22:05:16

请问下第一个使用RC低通滤波器产生正弦波，两路互补输出，是两个单片机管脚同时接在电阻输入端吗？

乘风*** · 发表于 2023-8-10 09:23:59

NJL*** 发表于 2023-8-9 22:05
请问下第一个使用RC低通滤波器产生正弦波，两路互补输出，是两个单片机管脚同时接在电阻输入端吗？ ...

两路互补输出，是产生两路互补的正弦波，单片机的两个输出脚分别接RC低通滤波电路。

stc*** · 发表于 2023-8-18 21:42:28

你好，请教一下这种只要第二个方案正弦波才会过零吗？用这种电路方案，可以多少频率范围的方波可以转换不失真呢？我我想做个10hz~5000hz可以用这个电路转换吗？

梁*** · 发表于 2023-8-18 22:42:12

stc*** 发表于 2023-8-18 21:42
你好，请教一下这种只要第二个方案正弦波才会过零吗？用这种电路方案，可以多少频率范围的方波可以转换不失 ...

电路形式可以，但是要重新计算R、C的值，截止频率设计为-3db 5000Hz，波表采样至少20Kz输出正弦波。

max*** · 发表于 2023-9-8 10:37:10

如何输出幅度可变？

luowup*** · 发表于 2023-11-23 14:43:00

这么牛逼的吗？

1008*** · 发表于 2024-1-7 15:08:50

为什么要这么高阶的滤波器

咫尺*** · 发表于 2024-2-21 14:48:34

用过R-2R DAC 自己搭建的除了精度不高别的没啥毛病

hd*** · 发表于 2024-3-2 19:43:50

{:5_332:}
