STC8H1K17 外部晶振使用问题请教

STC_***

1，使用芯片：STC8H1K17-TSSOP20

2,  使用外部晶振，用的是参考程序：

    P_SW2 = 0x80;
    XOSCCR = 0xc0;                              //启动外部晶振
    while (!(XOSCCR & 1));                      //等待时钟稳定
    CLKDIV = 0x00;                              //时钟不分频
    CLKSEL = 0x01;                              //选择外部晶振
    P_SW2 = 0x00;
   编译提示：
于是，在程序中定义：
#define CLKSEL          (*(unsigned char volatile xdata *)0xfe00)

编译通过。


3，外部硬件：


4，使用晶振8M 20PPM：



5，烧录测试，打印数据不正常。（原来用内部IHRC 8M 9600正常）。


请教是哪个地方出了问题？谢谢！

STC_***

我刚用示波器测试了下，XOUT脚有8MHZ的波形，但是软件设置的UART波特率定时不对，这个系统时钟选择了外部晶振，其他不用改吧》？

乘风***

用示波器测一下振荡脚是否起振了。
另外这条指令建议删掉：P_SW2 = 0x00;

STC_***

乘风*** 发表于 2023-8-3 14:33
用示波器测一下振荡脚是否起振了。
另外这条指令建议删掉：P_SW2 = 0x00;

有起振，但是定时不对，不是我使用的外部晶振8MHZ，在烧录的时候我特意选内部的11.M，看是否设置正确。

STC_***

用8M系统时钟定时1MS.

当启用外部晶振8MHZ后，实际测试500US。
然后选择不同的 ，时间会变。
不知道外部晶振到底有没有起作用。
按理不管这里怎么选，定时不变才对。

STC_***

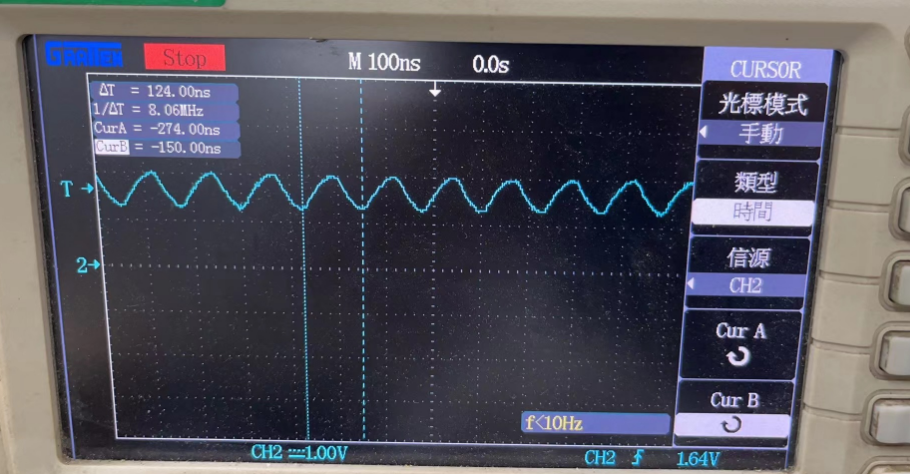

xout脚波形

STC_***

解决了，谢谢！

爱晴***

STC_*** 发表于 2023-8-3 15:26
解决了，谢谢！

你好，怎么解决的
