已送实验箱-何宾老师《STC32位8051单片机原理及应用》感悟&汇编学习

入戏*** · 发表于 2023-8-3 00:01:43

本帖最后由 epc520 于 2023-8-8 17:11 编辑

（一）LED点灯
何宾老师讲的单片机底层的知识很细致，正好趁机学习一下汇编语言，一边学一边实验，挺好。

关于实验箱的建议：现在实验箱电路板中间悬空，靠着4个角的支柱支撑。

我下载程序按住INT0键和ON/OFF键的时候，真怕把板子按成两截，

而且按下键时，板子下凹会不会有些贴片引脚翘起来，造成接触不良，

建议在中心线两端，各加一个支撑。

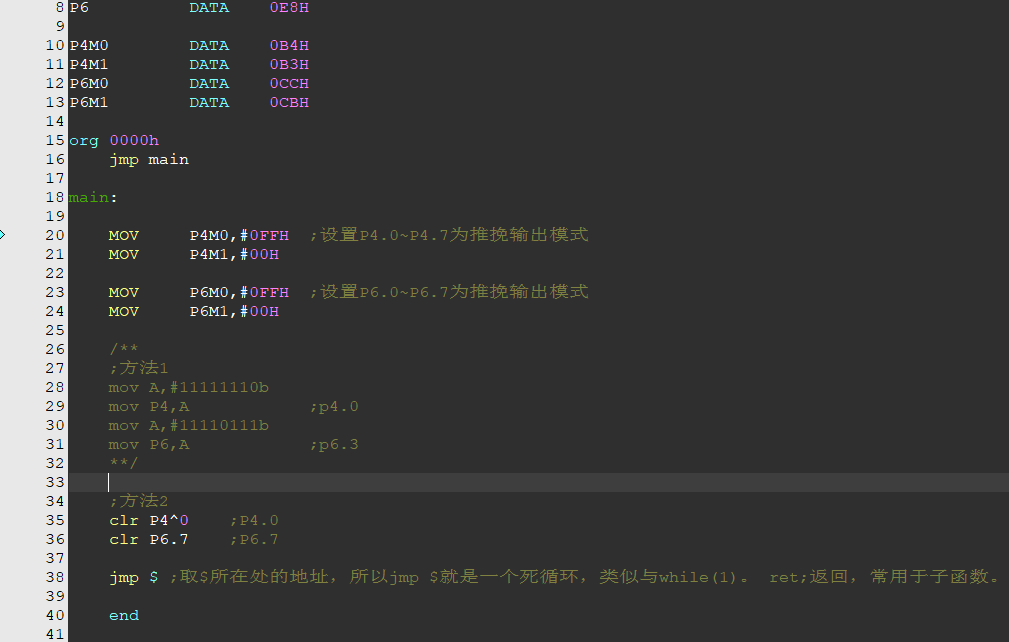

想要P6.0亮，必须要P4.0=0，P6.0=0;
方法有两种，一种直接对8位端口赋值，还有一种对端口的某一位赋值，两种方法任选其一。
如下面代码

代码分享，，，上传附件。

STC8H-ASM-LED1.zip (22.56 KB, 下载次数: 51)

入戏*** · 发表于 2023-8-3 12:50:50

本帖最后由 epc520 于 2023-8-9 22:27 编辑

（二）LED闪烁
实验目的：实现LED以500MS的速率闪烁。

何宾老师直播中，另一个老师认为80c251只有8位数据总线时，认为是8位机，被何老师怼的挺有画面感的哈，理工科直男的乐趣，继续学习汇编延时，使LED闪烁。

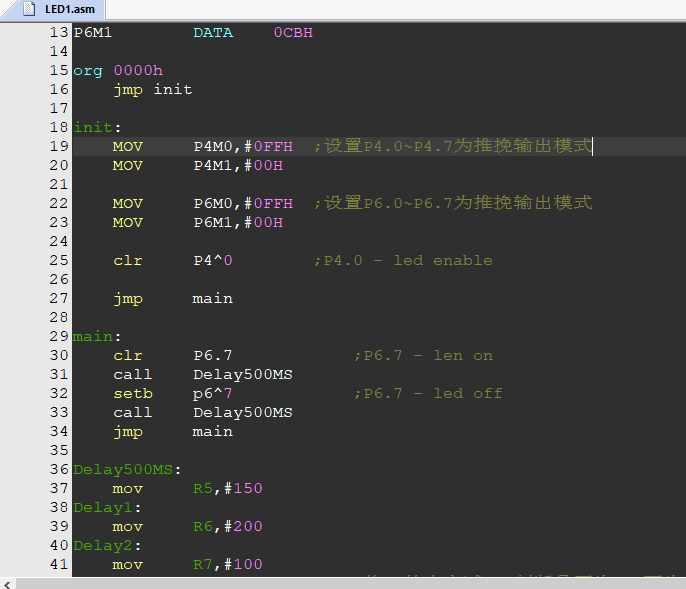

如下面代码


代码分享，上传附件

STC8H-ASM-LED2.zip (23.43 KB, 下载次数: 49)

入戏*** · 发表于 2023-8-3 23:52:59

本帖最后由 epc520 于 2023-8-9 22:18 编辑

（三）LED流水灯
实验目的：实现LED以100MS的速率从LED0向LED7流动，循环往复

点亮LED小灯，需要打开LED小灯的总开关P4.0，之前的实验都是直接把P4.0~P4.7的8个IO都设置为推挽输出了。
假设电路中P4.1连接的数据输入的芯片，这样粗暴的把P4的8个IO口都设为推挽输出就不对了，只要把P4.0这一个IO口设置成推挽输出即可
可以使用逻辑运算指令

ORL P4M0,#01H ;设置P4.0为推挽输出模式
ANL P4M1,#0FEH

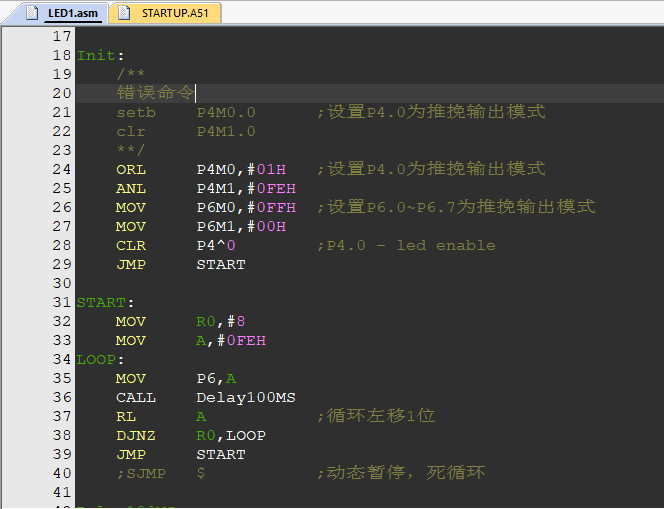

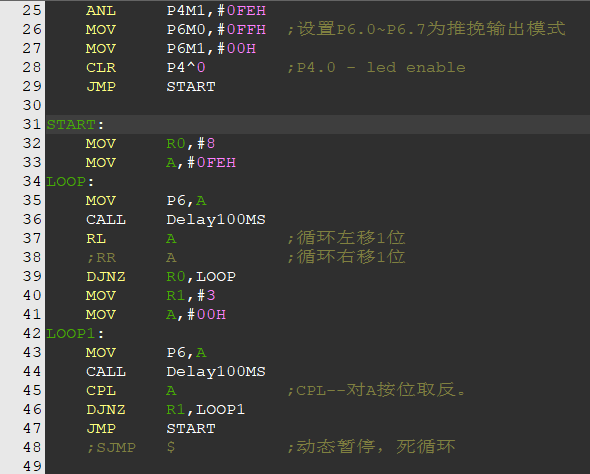

代码截图

实验效果
mp4无法上传，略
代码分享

STC8H-ASM-LED3.zip (28.36 KB, 下载次数: 51)

====================================================================
====================================================================

2023-08-09：

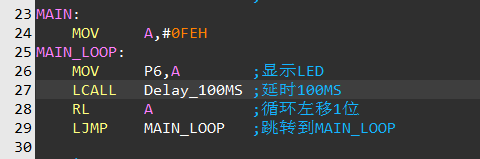

RL左移指令，能够循环，所以上面的程序还可以化简

代码分享

STC8H-ASM-LED5.zip (27.2 KB, 下载次数: 48)

入戏*** · 发表于 2023-8-4 12:16:19

本帖最后由 epc520 于 2023-8-4 12:29 编辑

（四）LED流水灯+闪烁

在上一个实验的基础上，增加一个闪烁功能，学习一下新的汇编指令：按位取反CPL。
再吐槽一下stc-isp烧写软件，窗口飘来飘去的，之前直播中也建议优化一下这个烧写软件，
还被一位官方人士怼了，说什么增加这么多功能，做成这样很不容易了，巴拉巴拉的，真的不像技术人员说的话，
技术人员不都是追求完美的嘛！

再次建议：优化一下stc-isp工具。

如下面代码实现：LED以100MS的速率从LED0向LED7流动，然后7个灯同时闪烁2次后，再循环往复

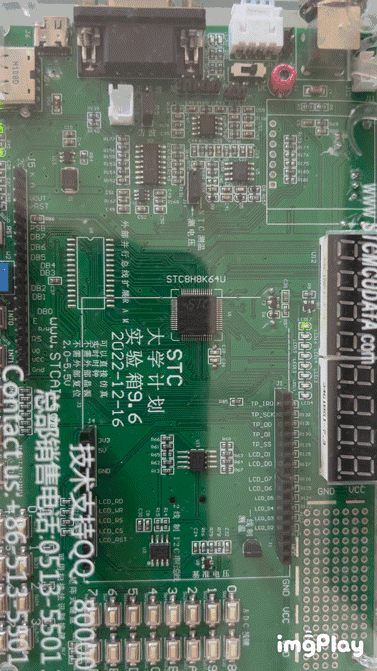

实验效果：

最后附上代码：

STC8H-ASM-LED4.zip (28.65 KB, 下载次数: 51)

月光*** · 发表于 2023-8-5 10:26:42

楼主对我们的免费公开课认可/支持/给力，建议主动联系我们同事
=====提前获得【免费+包邮送】的 STC32G12K128实验箱或 STC8H8K64U实验箱
=====现在送的，都可以利用MCU自带的硬件USB直接仿真，硬件USB直接下载

【免费+包邮】送/申样/采购可加如下 QQ或微信联系
加STC华南区客服刘经理QQ: 3398500488 ;微信：18106296592  要求【免费+包邮】送, 还免费教仿真
加STC华南区客服曹经理QQ:1933892258 ；微信：18106296595 要求【免费+包邮】送, 还免费教仿真
加STC华东区客服聂经理QQ:2593903262；微信：18106296598  要求【免费+包邮】送, 还免费教仿真
加STC西北区客服孙经理QQ: 1347154513 ;微信：18106296593  要求【免费+包邮】送, 还免费教仿真
加STC华北区客服石经理QQ: 1638975601 ;微信：19952583876  要求【免费+包邮】送, 还免费教仿真
加STC华中区客服唐经理QQ：2571301708 ;微信：18106296589 要求【免费+包邮】送, 还免费教仿真
加STC东北区客服张经理QQ:3141888640 ;微信：19952583265 要求【免费+包邮】送, 还免费教仿真
加STC西南区客服张经理QQ:3141888640 ;微信：19952583265 要求【免费+包邮】送, 还免费教仿真
工作时间:  8:30-12:00，13:00-17:30（周一到周五, 法定节假日除外）

【免费+包邮】送/申样/采购传统电话热线：0513-55012928、0513-55012929、0513-55012966
工作时间:  8:30-12:00，13:00-17:30（周一到周五, 法定节假日除外）

入戏*** · 发表于 2023-8-5 19:28:50

本帖最后由 epc520 于 2023-8-7 22:13 编辑

（四）数码管显示（建议：论坛用户可以设置头像，统一头像，区分是谁的回复，都要仔细看用户名，累眼。）

实验目的：2个数码管从0到F以500MS的频率循环显示（1个数码管+8个LED小灯）

今天又补了何老师第8集视频，将keil优化等级，生成的list，map，连接器等知识，感觉收获满满(*^_^*)

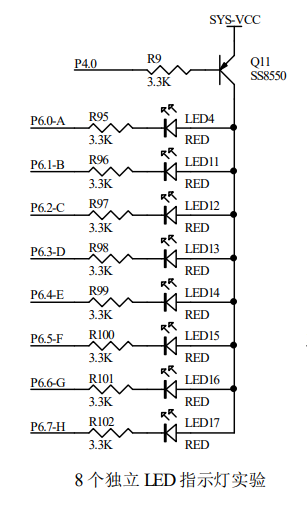

接下来学习汇编显示数码管，从原理图上可以看出使用的是共阳数码管，共阳数码管的真值表如下

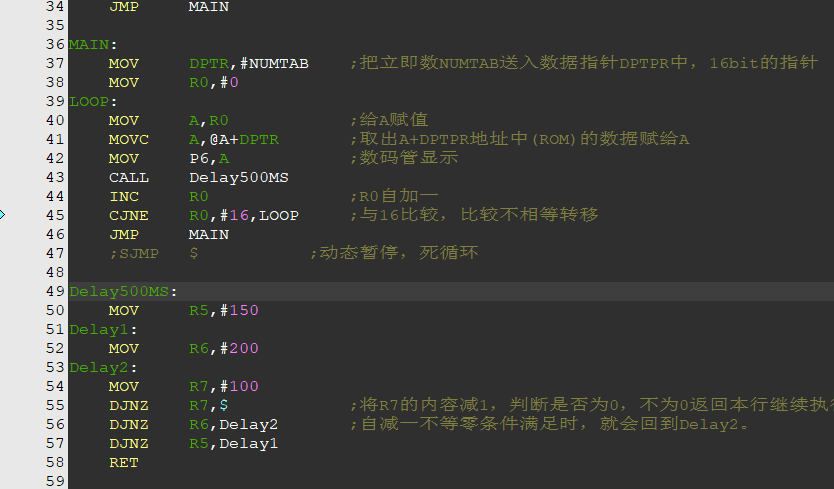

NUMTAB: DB 0C0h,0F9h,0A4h,0B0h,99h,92h,82h,0F8h,80h,90h,88h,83h,0C6h,0A1h,86h,8Eh
复制代码

看电路对发现，LED流水灯也是共阳连接，如果把8个LED摆成8字形，可以看出8个流水灯也相当于一个数码管。

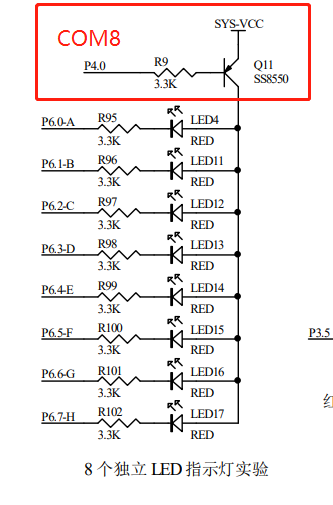

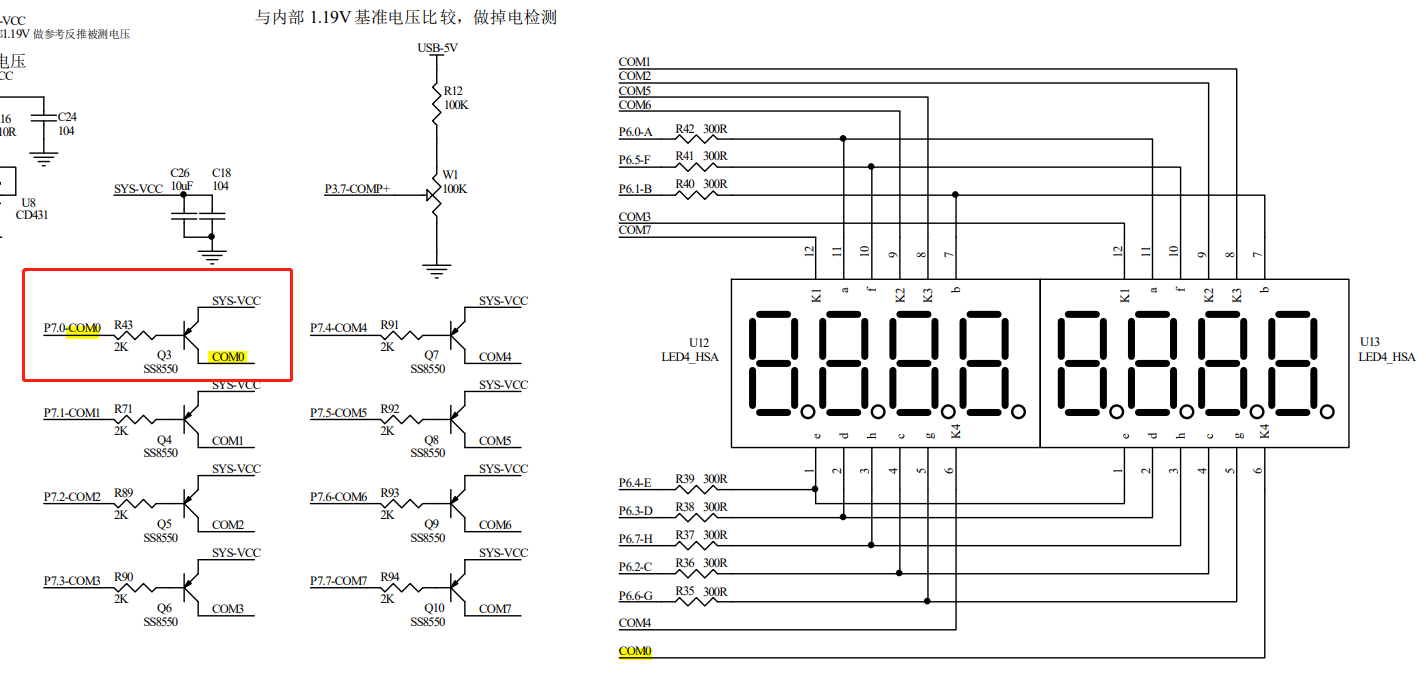

电路设计巧妙的是，8个LED和数码管段选使用同一组IO，即P6.0~P6.7；

然后用 P7.0~P7.7作数码管的位选COM0~COM7

用 P4.0做8个LED位选，可以看作是COM8.

代码实现：

P4 DATA         0C0H
P6 DATA         0E8H
P7 DATA        0F8H

P4M0        DATA    0B4H
P4M1        DATA    0B3H
P6M0        DATA    0CCH
P6M1        DATA    0CBH
;
P7M1        DATA    0E1H
P7M0        DATA    0E2H
复制代码

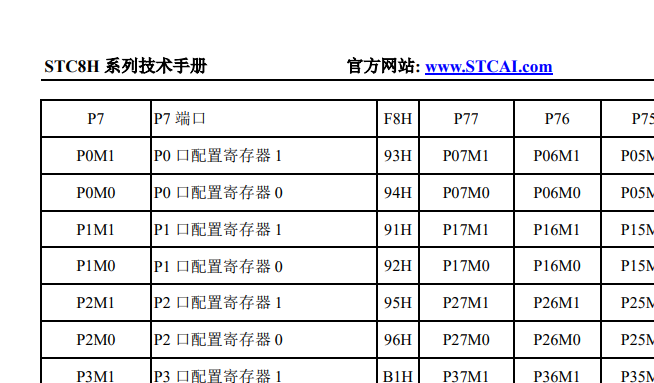

这个地址可以在stc参考手册查到

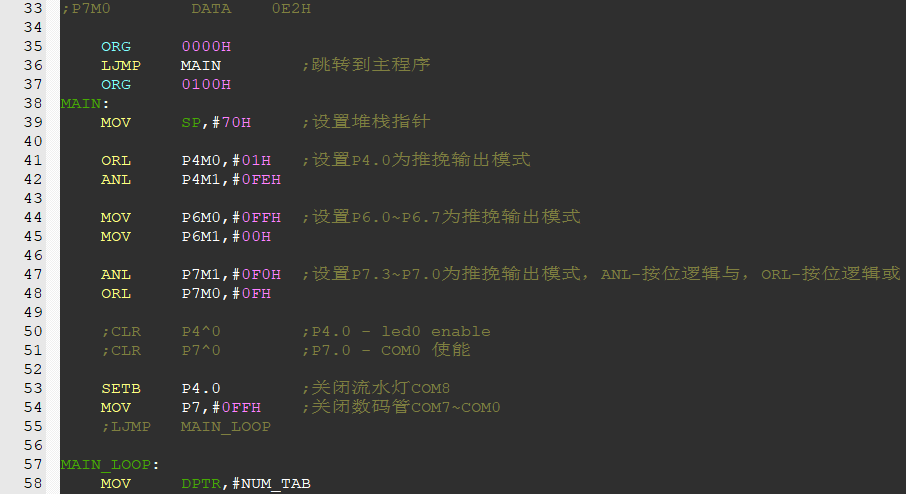

代码截图：

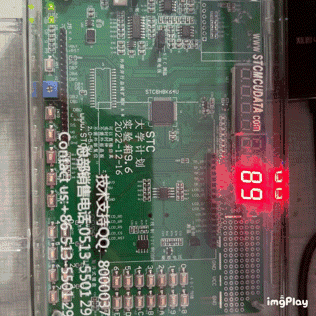

实验现象：

附上代码：

STC8H-ASM-DigitalTube1.zip (29.75 KB, 下载次数: 52)

入戏*** · 发表于 2023-8-7 23:51:45

本帖最后由 epc520 于 2023-8-8 08:52 编辑

（五）数码管动态扫描
实验目的：数码管1MS动态刷新低4位，显示“4321”

昨天周末又补习了一下，陈桂友教授的视频，里面的第六集正好讲解的是汇编语言，又学到了新姿势。
每集视频最后补充的是STC姚总吗？最后争执头文件包含的问题，我也测试了，发现陈教授讲的没错，
汇编的头文件包含是下面这样的。

$include (STC8H.INC)
复制代码

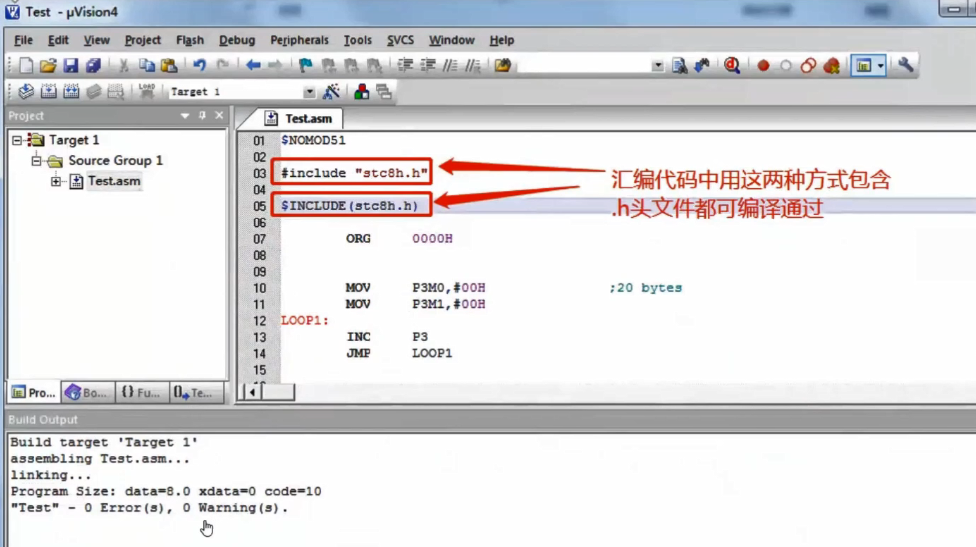

然后，姚总理解的不对，但是姚总最后给出的截图是对的，只是漏了关键点，重点在01行 $NOMOD51 ，这句是禁用编译器内部预定义的寄存器，使用stc扩展的头文件
哈哈，我最喜欢打脸了，所以都测试了一遍，必须要想下面这样使用

$NOMOD51
$include (STC8H.H)
复制代码

代码实现：（根据陈教授的汇编框架）
代码部分截图

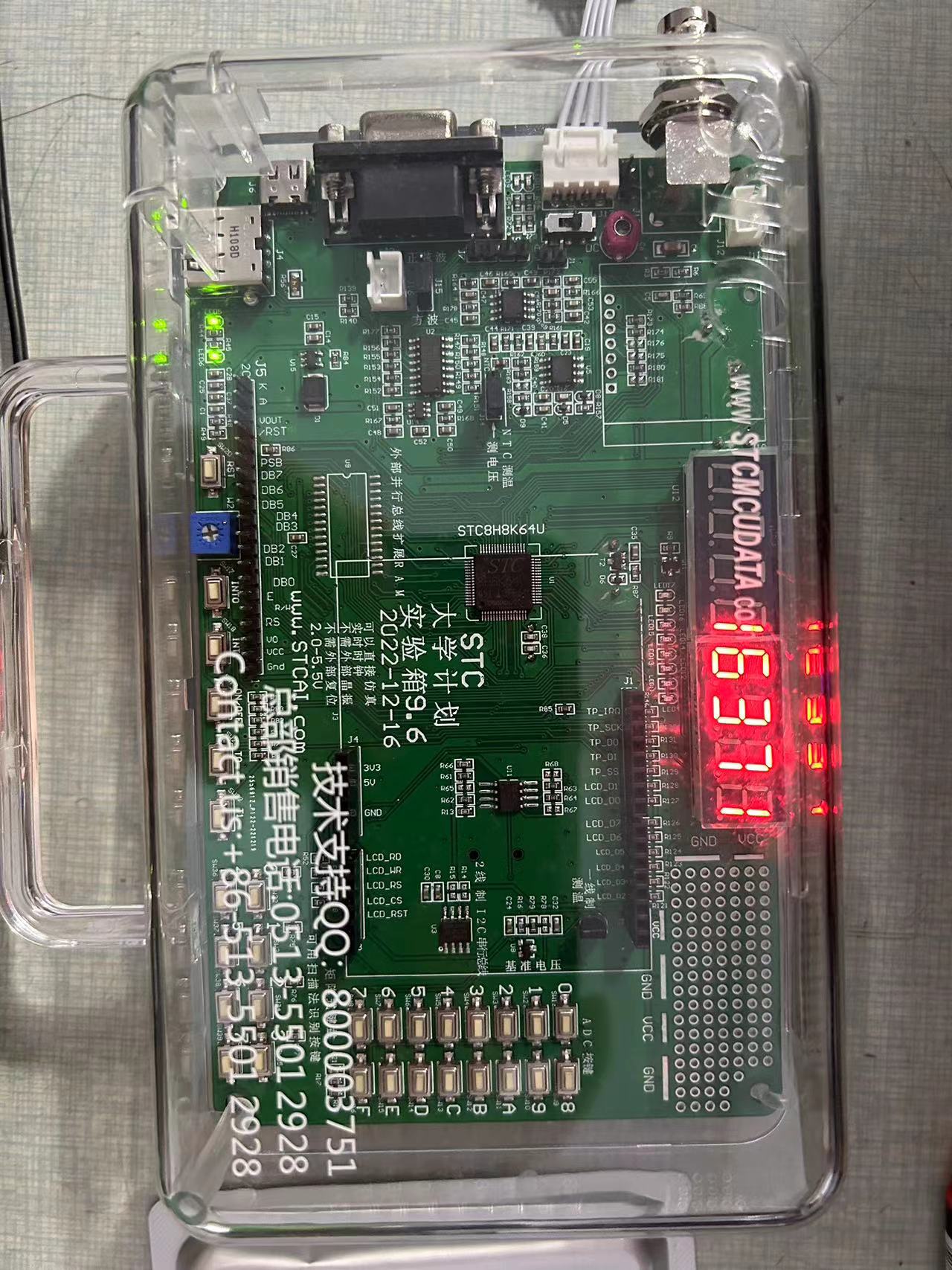

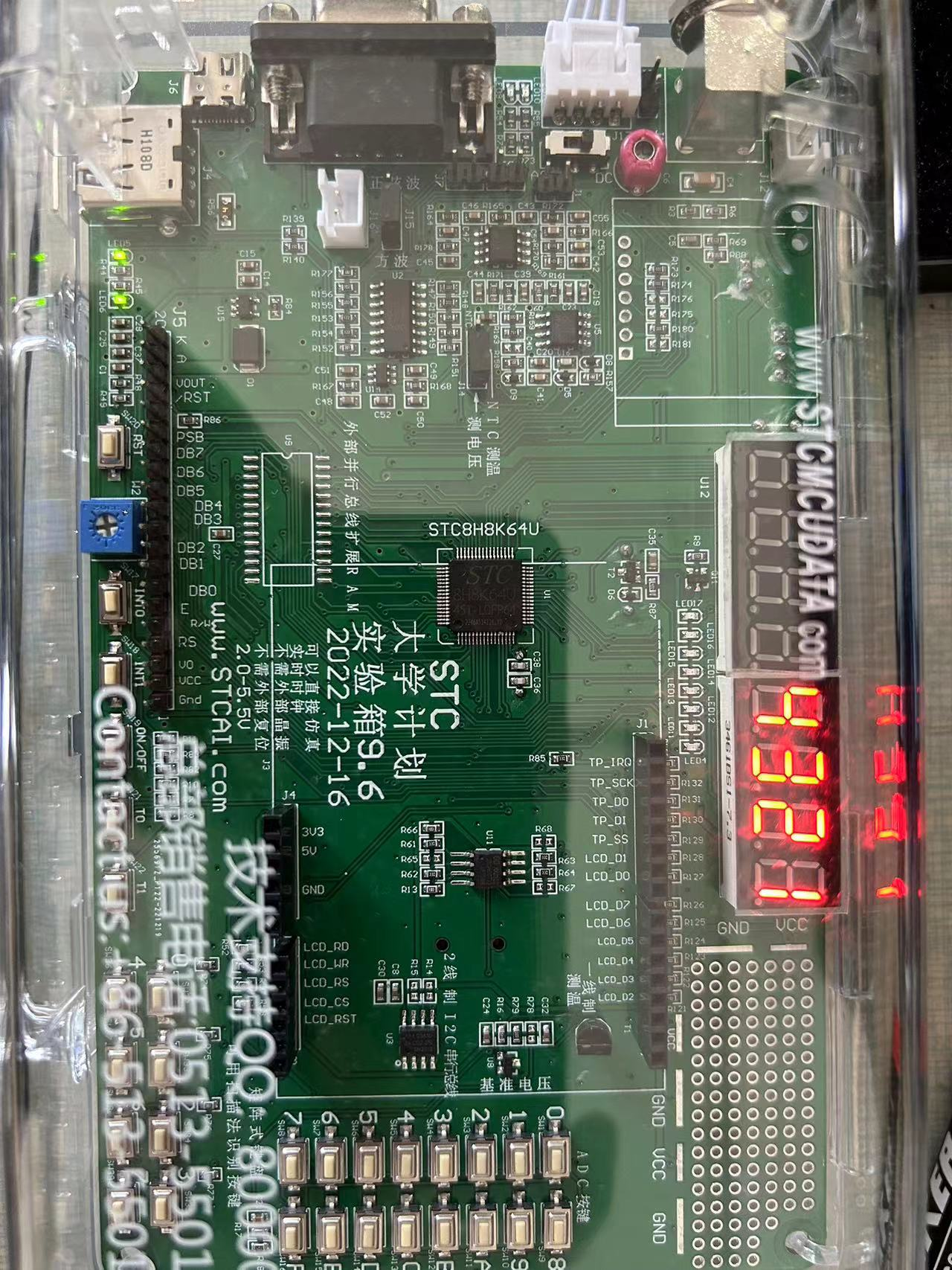

实验现象：

附上代码：

STC8H-ASM-DigitalTube2.zip (48.68 KB, 下载次数: 45)

入戏*** · 发表于 2023-8-9 22:26:08

本帖最后由 epc520 于 2023-8-15 23:59 编辑

（六）数码管动态扫描2
实验目的：数码管1MS动态刷新低4位，显示任意一个立即数，如6295

正在学习BCD码，有点难度，用C语言很好实现任意一个四位数，

void Show_Number(uint16_t dat)
{
        uint8_t dat3,dat2,dat1,dat0;

        dat3= dat / 1000 % 10;
        dat2= dat / 100 % 10;
        dat1= dat / 10 % 10;
        dat0= dat / 1 % 10;

        //下面依此显示
}
复制代码

汇编语言怎么实现呢，学习中。。。

============================================================
2023-08-15：用汇编实现bcd码，还是蛮有难度的

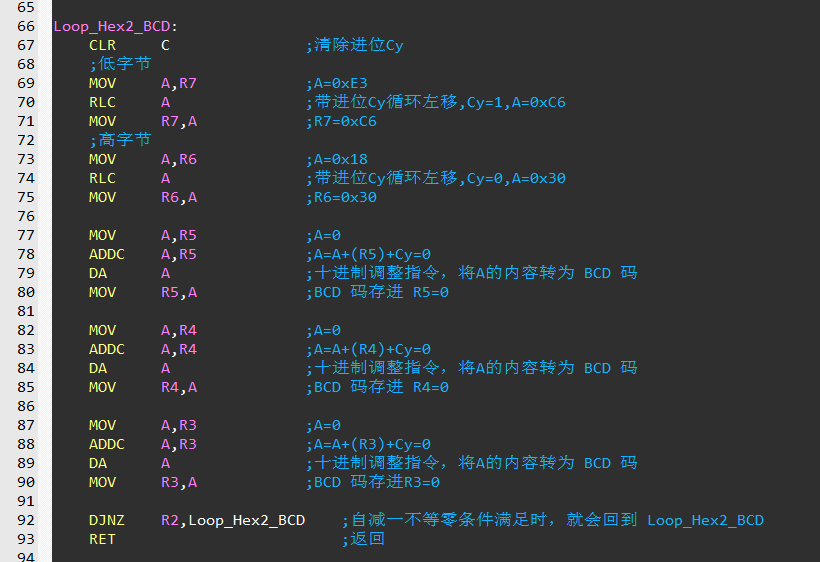

代码实现：代码里都有注释了，可以一步一步跟着调试走
