使用普通I/O口和电阻分压实现高速DAC例程-可做高速波形发生器

乘风***

使用普通I/O口和电阻分压实现高速DAC，有完整的例程-可做高速波形发生器

功能说明：

通过P0，P2口输出16位DAC电平。

串口1配置为115200bps,8,n, 1, 切换到P3.0 P3.1, 下载后就可以直接测试.

通过串口发送命令控制输出电压，格式： 55 AA ID VSH VSL VEH VELTH TL CS

55 AA：起始码；

ID：00~FE 为电压变化的阶段标识；FF 为结束符，表示一轮测试指令已经发送完成，可以开始测试；

VSH VSL：本阶段起始电压值，H为高8位，L为低8位；

VEH VEL：本阶段结束电压值，H为高8位，L为低8位；

TH TL：本阶段测试时间，H为高8位，L为低8位；如果本阶段起始电压与结束电压相等，则为延时时间；

CS：校验码，以上数据的累加值。

下载时, 选择时钟 22.1184MHz (用户可自行修改频率).

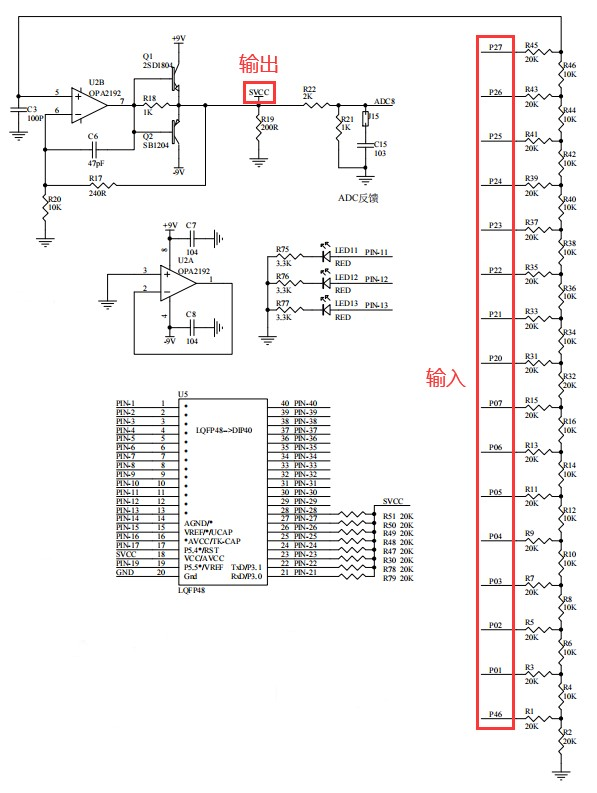

主要电路：

上位机软件设置：

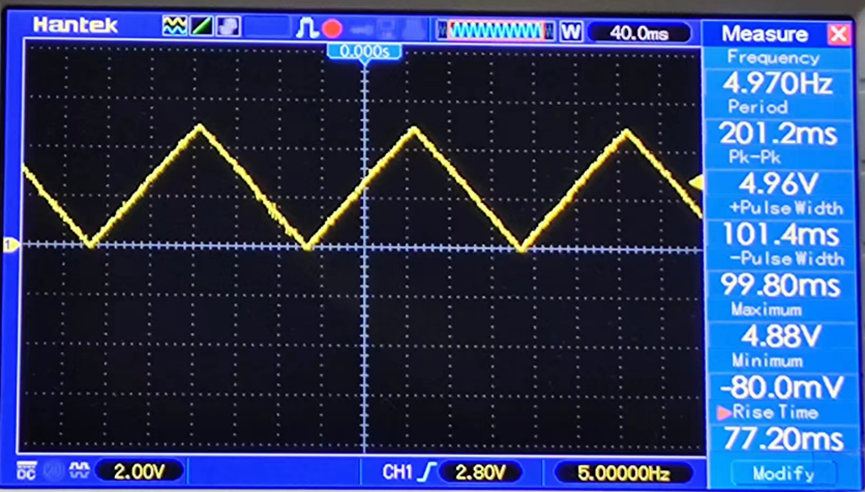

执行效果：
