【交作业】梁工的无刷电调方案验证

Tomi***

原贴地址：https://www.stcaimcu.com/forum.php?mod=viewthread&tid=1822

电路几乎直接照抄梁工原贴。

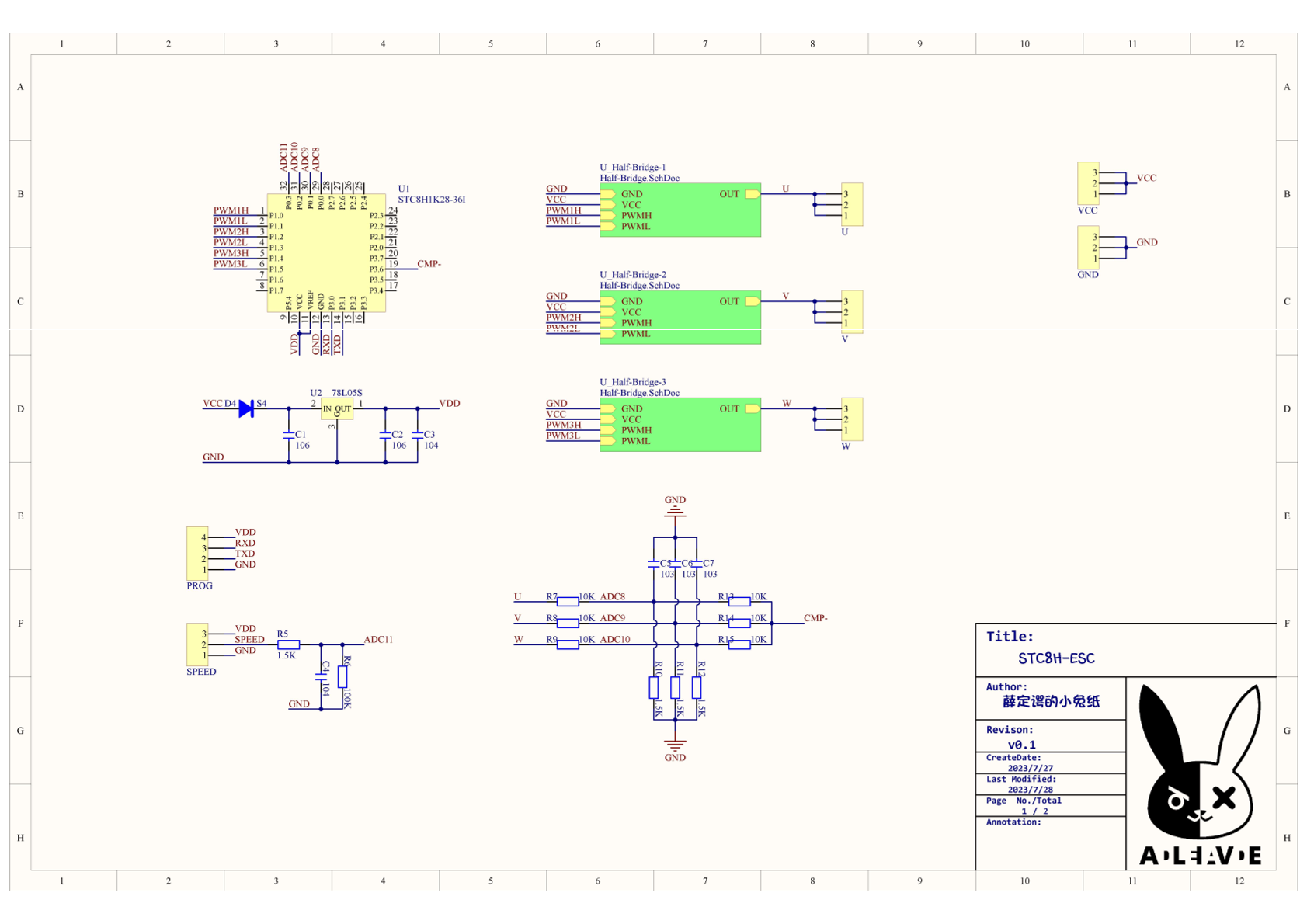

主电路：



半桥部分：

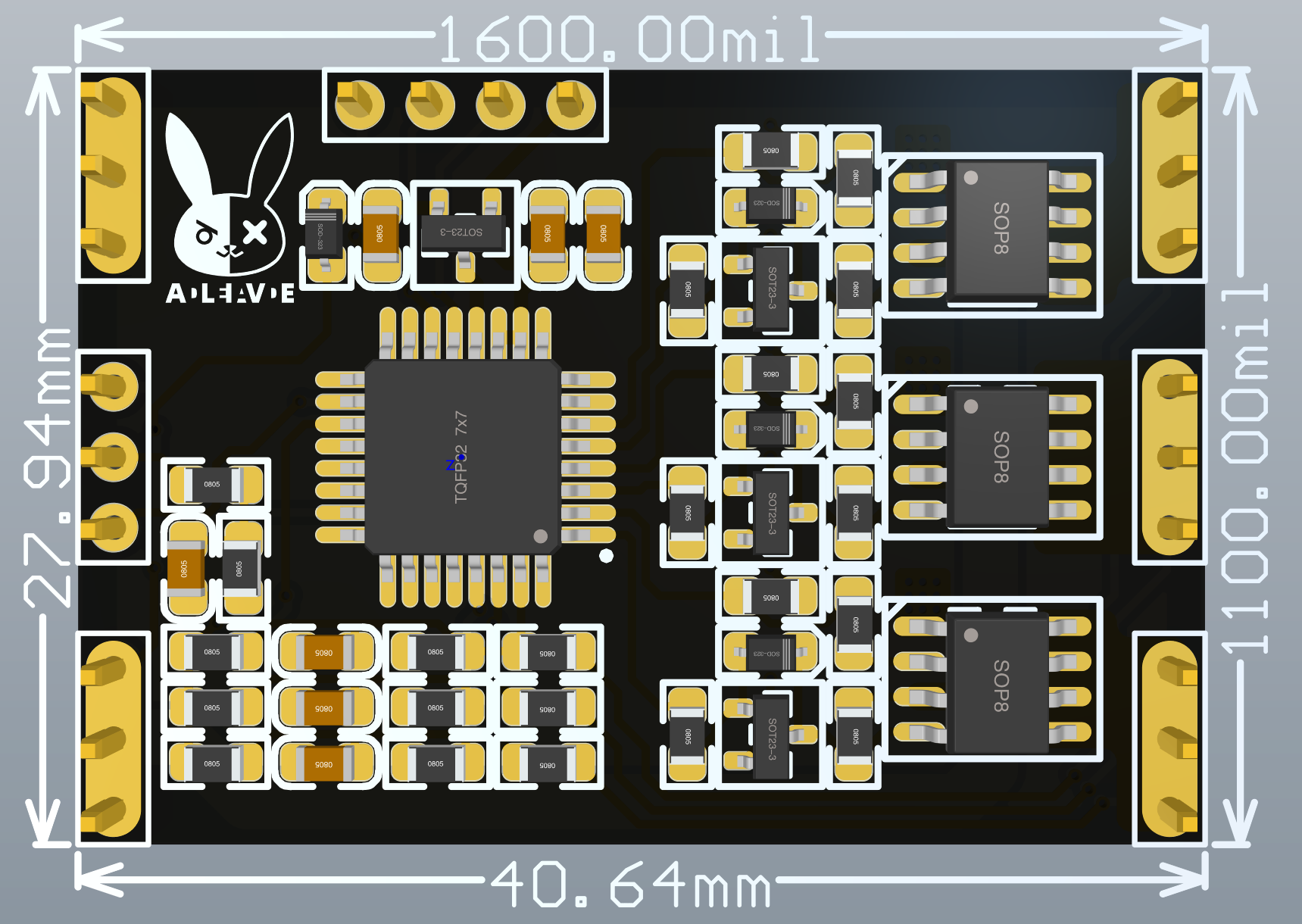

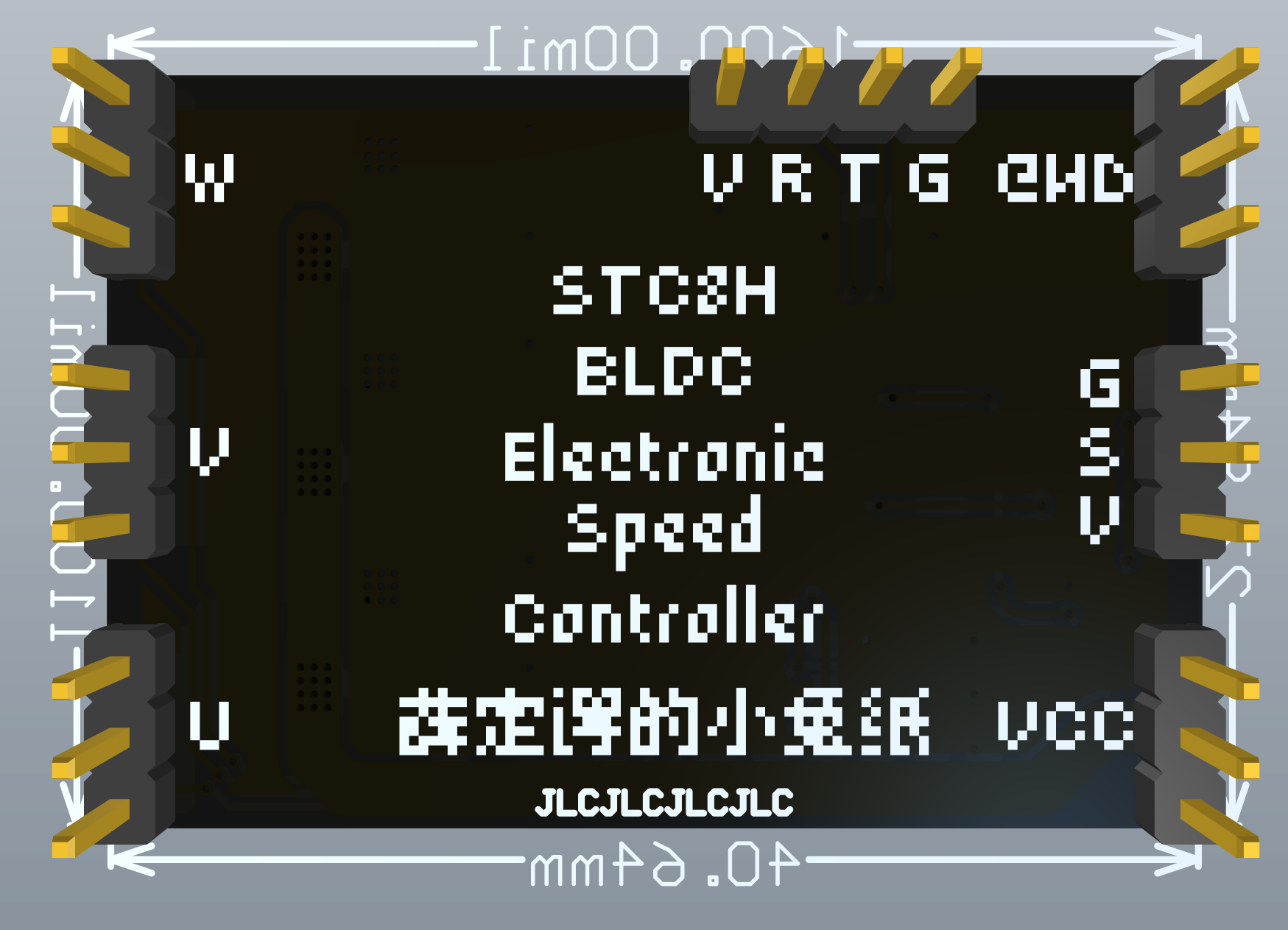

PCB及预览：

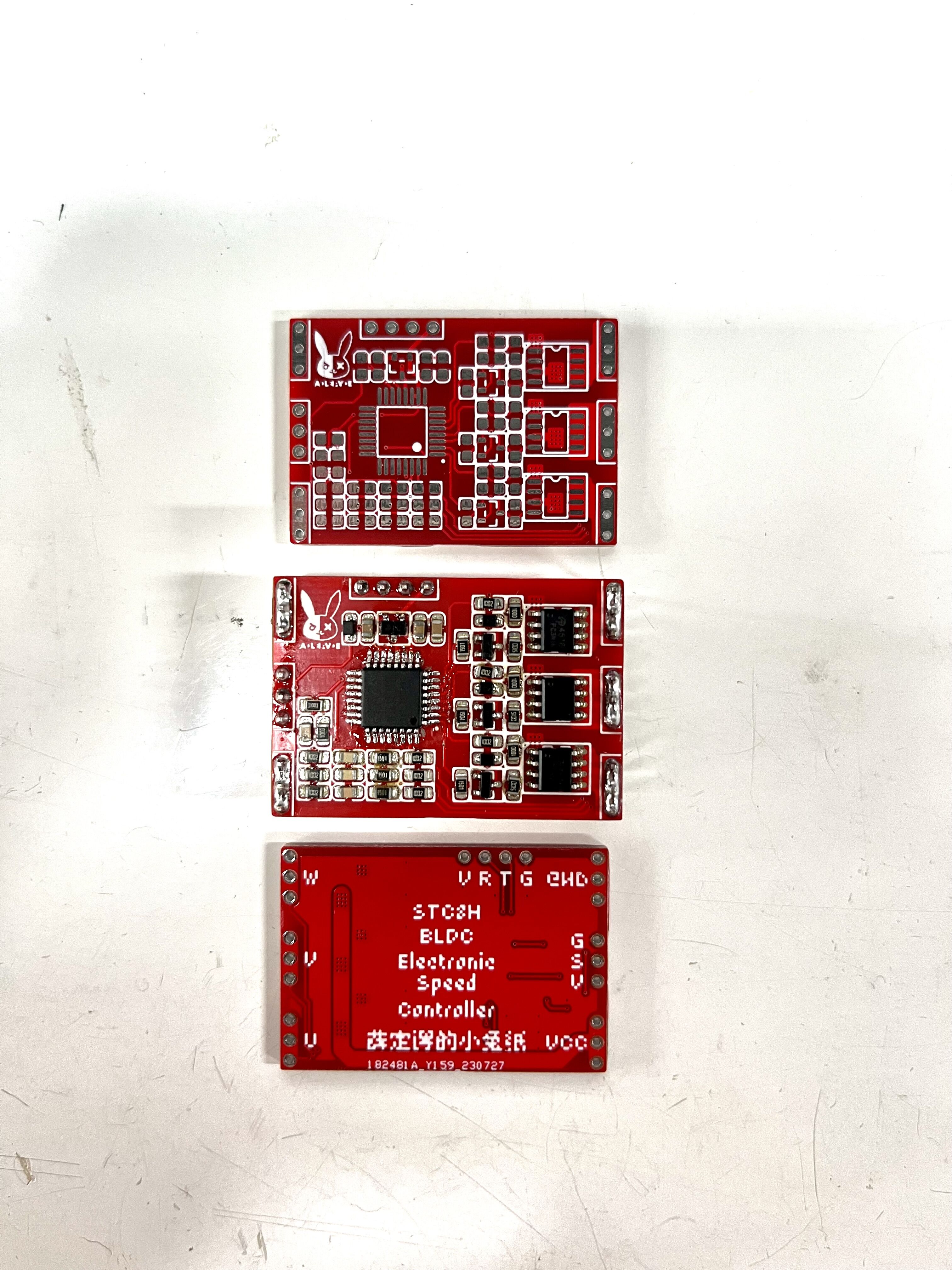

最终实物：

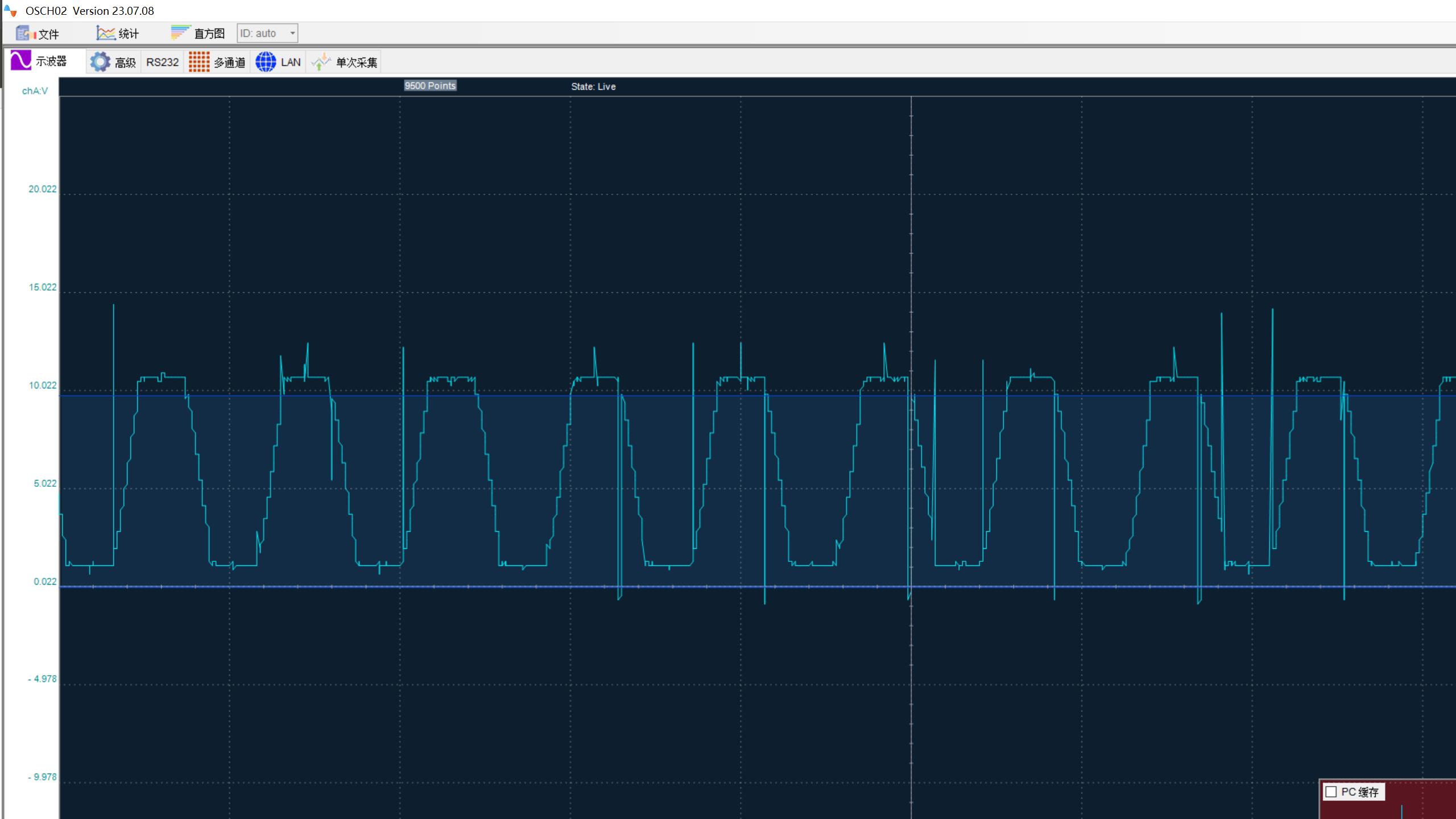

其中一相的波形（半速）：



全速波形：


测试视频：
https://www.bilibili.com/video/BV1mm4y1x73f/


！！！注意！！！
测试时供电母线无主滤波电容，实际使用时一定要加上。

梁***

不错不错，我都将家里所有的220V电风扇改为三相直流无刷风扇了，静音、高效、无级调速，好多退役的3S或4S航模锂电池重新排上用场，继续发光发热！

Tomi***

梁*** 发表于 2023-8-4 13:52
不错不错，我都将家里所有的220V电风扇改为三相直流无刷风扇了，静音、高效、无级调速，好多退役的3S或4S航 ...

这一步解决了，剩下还要解决3S锂电平衡和串充的问题了

梁***

Tomi*** 发表于 2023-8-4 20:58
这一步解决了，剩下还要解决3S锂电平衡和串充的问题了

储能类的锂电池，充电电流不要太大，可以用耗能类的平衡板均衡，用12.6V限流充电，自己做一个就更方便。均衡也可以做一个电容均衡板来均衡。

Tomi***

梁*** 发表于 2023-8-4 21:37
储能类的锂电池，充电电流不要太大，可以用耗能类的平衡板均衡，用12.6V限流充电，自己做一个就更方便。 ...

均衡的方案我已经有了，现在在找一个升压三段式充电的方案，我打算Type-C输入，并且不用快充，5V2A，增强通用性

新农***

请教个问题，我照着梁工的图画了个板子，上电不带电机正常，接上一个航模的无刷电机，刚启动就烧mos了，想不明白是哪里的问题

梁***

新农*** 发表于 2023-9-2 13:36
请教个问题，我照着梁工的图画了个板子，上电不带电机正常，接上一个航模的无刷电机，刚启动就烧mos了，想 ...

电机空转（不上桨叶）电流一般不大，你的电源设置限流0.5~1A试试，有大电流意味着电路有问题。

新农***

梁*** 发表于 2023-9-2 17:43
电机空转（不上桨叶）电流一般不大，你的电源设置限流0.5~1A试试，有大电流意味着电路有问题。 ...

我仔细核对了原理图 没发现问题，三极管和MOS封装和规格书都核对过了，也没发现哪里不对，我用直流电源设定12V/15A，刚启动电流很小，电机转了一下  紧接着PMOS和8550都烧了

新农***

梁*** 发表于 2023-9-2 17:43
电机空转（不上桨叶）电流一般不大，你的电源设置限流0.5~1A试试，有大电流意味着电路有问题。 ...

我下周重新贴块板试试看

梁***

新农*** 发表于 2023-9-2 19:55
我仔细核对了原理图 没发现问题，三极管和MOS封装和规格书都核对过了，也没发现哪里不对，我用直流电源设 ...

8050都烧这就有点诡异了，通常是MOSFET击穿后再烧8050。8050V极串一个300R电阻试试。
