现在急等，USART1复用SPI问题，无法进入接收中断！

凄***

因为我画板的时候用的P6.4,P6.5,P6.6,P6.7。所以只能用USART1复用SPI,借鉴了STC32G实验箱例程包“78-USART1复用SPI与USART2复用SPI相互通信例程”这个例子使用USART SPI进行收发。   发现SPI发送没有问题，但是接收没法进入中断，用示波器检测，发现接收有波形，下面是程序：

凄***

sbit S1SS       =   P6^4;
sbit S1MOSI     =   P6^5;
sbit S1MISO     =   P6^6;
sbit S1SCLK     =   P6^7;

凄***

void usart1_spi_init()
{
//    S1SPI_S0 = 1;                       //Çл»S1SPIµ½P2.2/S1SS,P2.3/S1MOSI,P2.4/S1MISO,P2.5/S1SCLK
    S1SPI_S0 = 1;                       //Çл»S1SPIµ½P6.4/S1SS,P6.5/S1MOSI,P6.6/S1MISO,P6.7/S1SCLK
          S1SPI_S1 = 1;
    SCON = 0x10;                        //ʹÄܽÓÊÕ,±ØÐëÉèÖÃΪ´®¿Úģʽ0

    USARTCR1 = 0x11;                    //ʹÄÜUSART1µÄSPIģʽ
//  USARTCR1 |= 0x40;                   //DORD=1
    USARTCR1 &= ~0x40;                  //DORD=0
//  USARTCR1 |= 0x04;                   //´Ó»úģʽ
    USARTCR1 &= ~0x04;                  //Ö÷»úģʽ
    USARTCR1 |= 0x00;                   //CPOL=0, CPHA=0
//  USARTCR1 |= 0x01;                   //CPOL=0, CPHA=1
//  USARTCR1 |= 0x02 ;                  //CPOL=1, CPHA=0
//  USARTCR1 |= 0x03;                   //CPOL=1, CPHA=1
//  USARTCR4 = 0x00;                    //SPIËÙ¶ÈΪSYSCLK/4
//  USARTCR4 = 0x01;                    //SPIËÙ¶ÈΪSYSCLK/8
          USARTCR4 = 0x02;                    //SPIËÙ¶ÈΪSYSCLK/16
//  USARTCR4 = 0x03;                    //SPIËÙ¶ÈΪSYSCLK/2
    USARTCR1 |= 0x08;                   //ʹÄÜSPI¹¦ÄÜ

    ES = 1;
}

凄***

void SPI_Write(void)
{

    wptr = 0;
    rptr = 0;
    over = 0;

          S1SS = 0;
    SBUF =  numbuf[rptr++];
    while (!over);                      //µÈ´ý128¸öÊý¾Ý´«ÊäÍê³É
    S1SS = 1;
}

凄***

void uart1_isr() interrupt UART1_VECTOR
{
    if (TI)
    {
        TI = 0;

        if (rptr < 2)
        {
            SBUF = numbuf[rptr++];
        }
        else
        {
            over = 1;
        }
    }

    if (RI)
    {
                        RI = 0;

      P51=1;

                }
}

凄***

我用软件模拟的SPI也测试过了，可以正常收发

凄***

有大佬给看一下吗？

电子DI***

所以你的Spi配置的是主机还是从机模式？

凄***

电子DI*** 发表于 2023-8-4 10:34
所以你的Spi配置的是主机还是从机模式？

主机模式，不过我调试的时候，主机从机都配置试了一下

神***

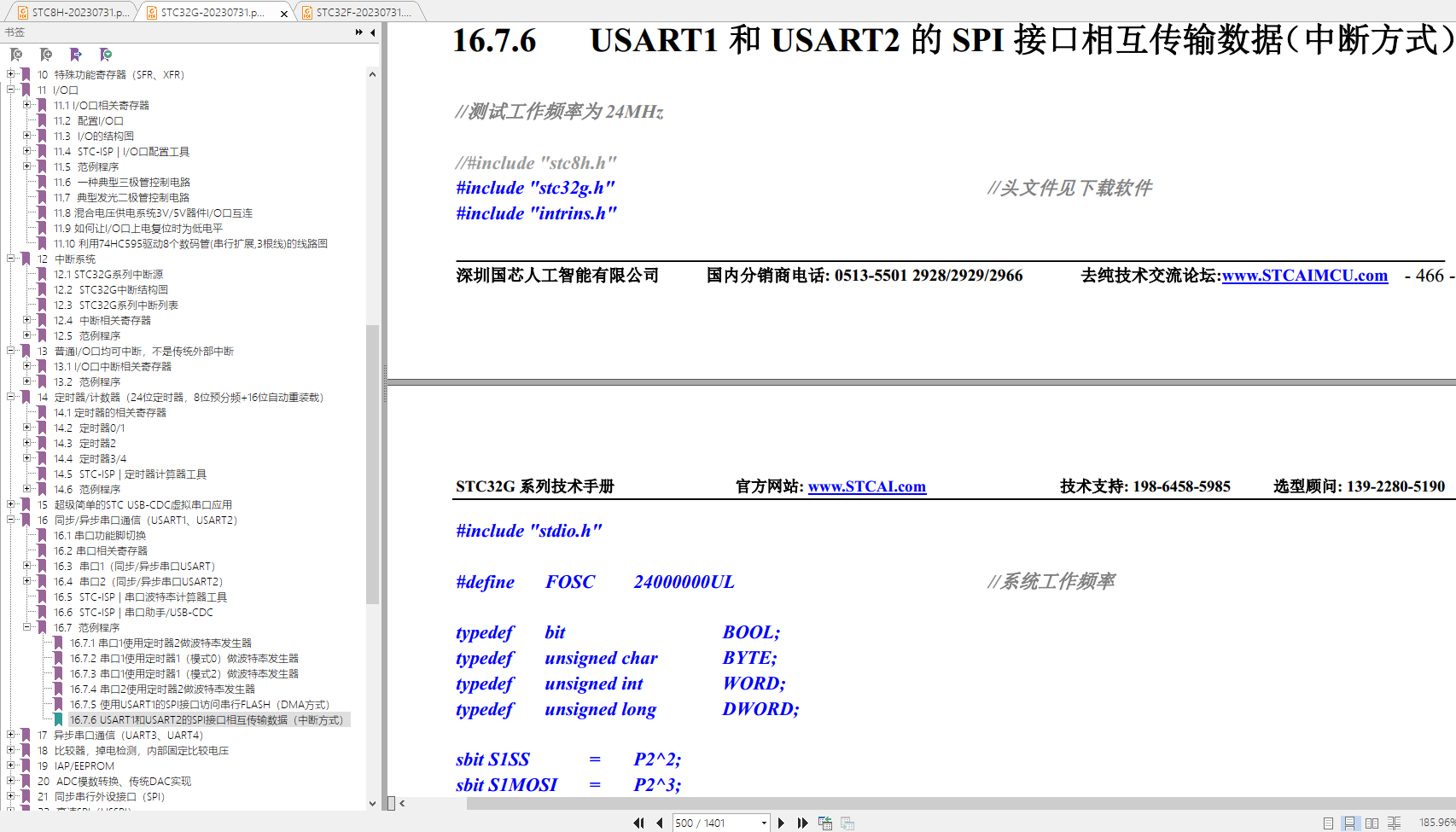

16.7.6                     USART1和USART2的SPI接口相互传输数据（中断方式）
