【实验箱已发出】stc单片机学习与应用

tany*** · 发表于 2023-7-28 19:22:48

本帖最后由 8051启蒙者于 2023-8-30 09:06 编辑


tany*** · 发表于 2023-7-28 19:34:21

参加了陈桂友教授的暑期单片机培训课程,陈老师从最基础的知识电阻、电容等电子元件讲起，这些都是电子电气等工程师必不可少的知识，然后介绍了STC官方实验箱，讲的全是干货，能看到这个授课很幸运.此贴记录这次的学习收获！

tany*** · 发表于 2023-7-28 20:10:43

《STC最新8051单片机原理及应用-STC8H8K64U》山东大学，陈桂友教授主讲STC8H8K64U实验箱V9.6《单片机原理免费培训班》第一节：讲了单片机的发展历史和进程也讲述了STC单片机从诞生到发展到现在，以及单片机的封装等，最基础的知识电阻、电感、电容、二极管、晶振、数码管、面包板、万能板等电子元件。

tany*** · 发表于 2023-7-29 16:07:52

2023/7/19期, 第二集，回放视频：第一个入门实例，实验箱讲解，十进制，二进制，十六进制等转换讲解；位，字节，数量单位，总线，输入输出等有关基础概念讲解；

tany*** · 发表于 2023-7-31 06:11:35

2023/7/26期, 第三集，主讲：数字逻辑与基本数字电路：逻辑电平0(低电平)和1(高电平)，逻辑与，逻辑或，逻辑非；，二、单片机的应用场景：单片机的特点：1、集成度高、体积小；2功耗低；3可靠性高，4，价格低廉；应用场景：1，智能仪器仪表，工农业实时监控
计算机网络和通信领域；4、家用电器；5医用设备领域；6其他领域（办公设备），商业活动、机械制造、国防航天航空等领域也有着十分广泛的用途。

tany*** · 发表于 2023-8-7 22:58:07

https://www.stcaimcu.com/forum.php?mod=forumdisplay&fid=76

tany*** · 发表于 2023-8-24 18:50:29

https://www.stcaimcu.com/forum.p ... &extra=page%3D1

tany*** · 发表于 2023-8-24 20:37:23

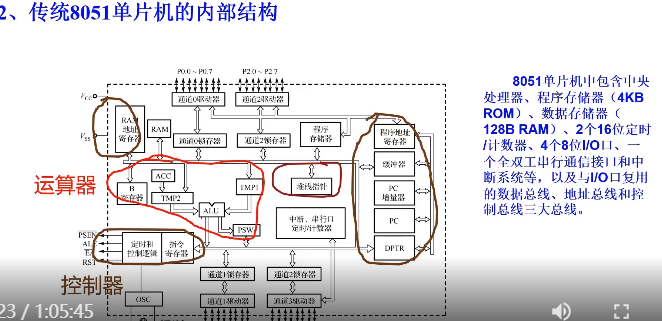

第四集学习记录：单片机的内部结构和接口功能，讲得比较详细。

tany*** · 发表于 2023-8-25 20:39:40

第五集视频学习：
特殊功能寄存器：
传统特殊功能寄存器（SFR）；单片机引脚介绍：
1、电源引脚
      Vcc/AVcc
      Gnd/AGnd
2、外接晶体引脚
      XTAL1、XTAL0
3、控制和复位引脚
      NRST（P5.4）
      ALE（P4.5）
4、输入输出引脚（I/O脚）
      STC8H8K64U有60个IO脚
      a、开关量的输入输出
      b、复用功能

IO工作模式
1、准双向口/弱上拉模式
2、推挽输入/强上拉模式
3、仅为输入（高阻）
4、开漏模式（需外接上拉电阻）
使用PnM1和PnM0寄存器配置

tany*** · 发表于 2023-8-29 23:56:38

第六集视频学习：
I/O 口的复用：
      P0    地址数据总线  adc uart3 4  t3 4时钟 t3 4脉冲 pwm等
         P1    ADC PWM  SPI  UART2 3  系统时钟输出  晶振  i2c等
         P2    地址总线高8位  spi i2c pwm等
         P3    外部中断计数器 spi i2c 比较器  uart1  pwm等
         p4    spi  读写控制信号 uart2 地址锁存信号等
         P5    uart 3 4  比较器  rst  系统时钟输出  spi pwm等
         P6    PWM
         P7    PWM  I2C
   I/O 的使用
         上拉的电阻现在内部集成4.1k；下拉电阻       集成10k
            三极管控制 10k上拉vcc 15k 限流连接到基极  vt 集电极通过电阻拉到vcc 接OUT  发射机接地
   I/O 外部状态的输入
   单片机应用系统的典型构成
         拓展RAM  用不上
                        P0  P2 占用  当作数据地址总线
                        ALE 接地址锁存器
                        通过的地址总线给锁存器地址
                        数据总线送
   汇编
      学习原因
            有助于理解原理
            移植会用
      伪指令
            ORG addr16
                     设置起始地址  一般出现在开头  不加ORG 从0000h 存放目标程序
            < 标号：> DB <项或项表>
                     吧项或项表的值存入标号的连续单元
            DW
                     用的少  基本和DB 相同  位数不一样
            < 标号：> EQU 数值或表达式
                     类似#define
         符号名 DATA  表达式
                     将内部ram的地址给符号名
         XDATA
                     类似上一条操作xram
         INCLUDE
                     #INCLUDE (文件名)
                     包含头文件等
