学习STC32G12K128心得以及笔记！！！

Zo***

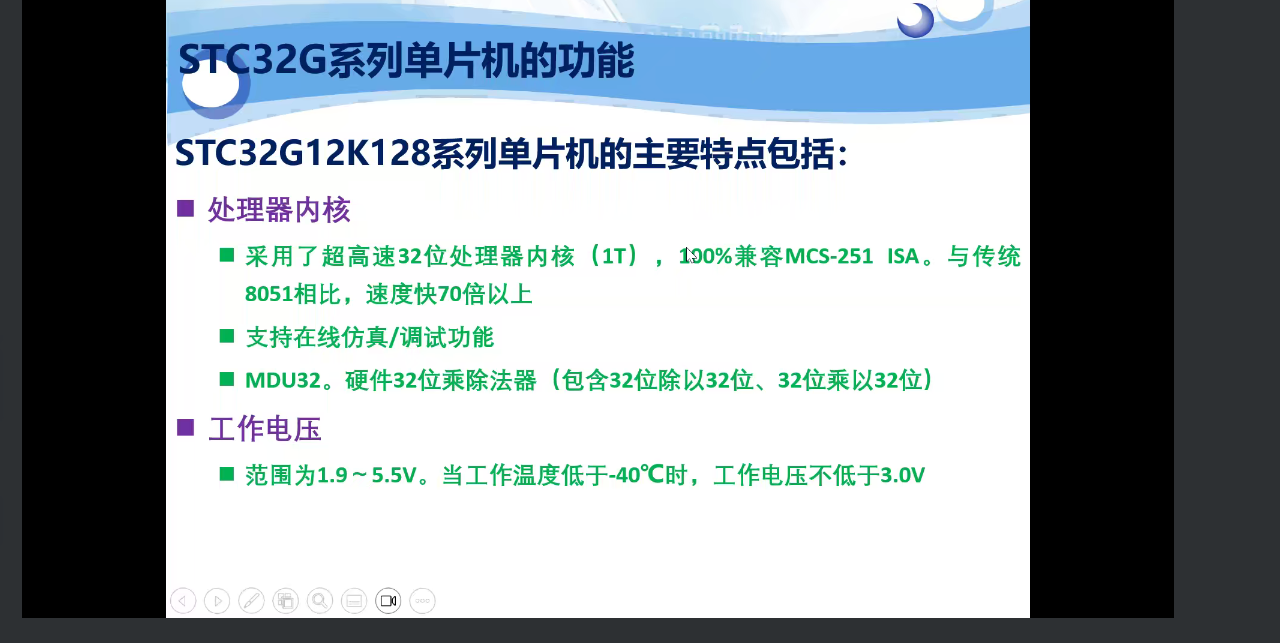

一、STC32G12K128系列单片机介绍

STC32G12K128系列单片机是宏晶公司（STC）2022年推出的宽电压工作范围的32位8051单片机，该系列单片机工作电压为1.9V~5.5V，相比相比STC8H3K64S4系列单片机，STC32G12K128系列单片机增加了DMA、RTC、CAN等外设。

             4路串口。

·       5个定时器。

·       8路16位高级PWM。

·       15路12位ADC。

·       2路CAN总线功能单元。

·       1路I2C串行总线。

·       支持DMA（SPI/I2C/ADC/UART/LCM）。

·       除中断引脚外，所有IO口均支持中断。

·       STC32G12K128系列包括的单片机型号有：STC32G12K64、STC32G12K128。

二、STC32G12K128开发板概述

STC32G12K128开发板是艾克姆科技为初学者推出的一款高性价比的STC32开发平台。

            主控芯片：STC32G12K128。

·       资源：板载了学习单片机常用的资源(包含下载电路、用户按键和用户LED)。

·       可扩展性：板载了常用传感器的接口，可接入众多常用传感器。用户也可以通过引出的IO扩展更多的应用。

工作温度

范围温度为-40度到85度

SRAM 共12字节

4K字节内部SRAM

8K字节内部扩展RAM

内部高精度IRC

内部32Khz低速IRC

外部晶振和内部时钟，有专门的外部时钟干扰内部电路，可以软件启动

内部PLL输出时钟

其中，PLL输出的96MHz/144Mhz课独立作为告诉PWM和高速SPI的时钟源

复位

硬件复位

上电复位。复位电压值为1.7v到1.9v

复位脚复位

看门狗溢出复位

低压检测复位。提供4级低压检测电压

软件复位

软件方式写复位触发寄存器

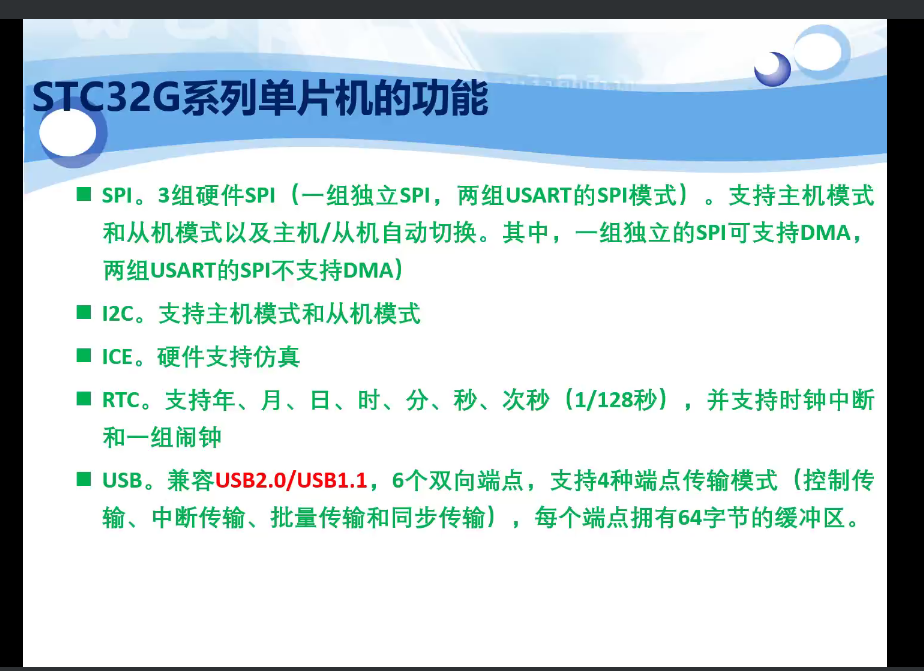

SPI 3组硬件SPI 支持主机模式和从机模式以及主机从机自动切换
I2C 支持主机模式和从机模式
ICE 硬件支持仿真
RTC 支持年月日时分秒
USB

GPIO
最多60个GPIO
所有GPIO均支持如下4种模式：准双向口模式、强推挽输出模式、开漏输出模式、高阻输入模式
另外每个IO均可独立使能4K上拉电阻

双列直插式封装
早期的集成电路芯片大多采用双列直插形式封装。DIP封装的引脚按逆时针顺序排列
芯片第一个引脚位于芯片左下角位置

薄型四方扁平式封装
该封装采用的集成电路芯片引脚之间距离很小，引脚很细
LQFP封装的引脚按逆时针排序，芯片第一个引脚位于芯片左下角位置
LQFP32、LQFP48、LQFP64对应32、48、64个引脚

薄的缩小型小外形封装

方形扁平无引脚
QFN封装的引脚按逆时针顺序排序，芯片的第一个引脚位于芯片左下角

准双向口输出类型可以用作输出和输入功能，而不需要重新配置io输出状态
强推挽输出配置的下拉结构
输入口带有一个施密特触发器输入以及一个干扰抑制电路

Zo***

SPI 3组硬件SPI 支持主机模式和从机模式以及主机从机自动切换
I2C 支持主机模式和从机模式
ICE 硬件支持仿真
RTC 支持年月日时分秒
USB
C:\Users\tzwx\Pictures\Screenshots

Zo***

GPIO
最多60个GPIO
所有GPIO均支持如下4种模式：准双向口模式、强推挽输出模式、开漏输出模式、高阻输入模式
另外每个IO均可独立使能4K上拉电阻

行而***

楼主的学习笔记很认真，且能看出听得很仔细，对STC单片机的学习抱有极大的信心与热情！
    感谢你的支持，STC有你更精彩，为了中华民族的伟大复兴，共同前进!


     欢迎您继续分享更详细的笔记以及学习感受
    同时恭喜您提前获赠实验箱+包邮送，请您截图此回复+ID号登录后的截图联系我们客服小姐姐

【免费+包邮】 送/申样/采购 可加 如下 QQ或微信联系
加STC华南区客服徐经理QQ: 2190232861 ;微信：18106296591  要求 【免费+包邮】 送, 还免费教仿真
加STC华南区客服刘经理QQ: 3398500488 ;微信：18106296592  要求 【免费+包邮】 送, 还免费教仿真
加STC华南区客服曹经理QQ:1933892258 ；微信：18106296595 要求 【免费+包邮】 送, 还免费教仿真
加STC华东区客服聂经理QQ:2593903262；微信：18106296598  要求 【免费+包邮】 送, 还免费教仿真
加STC西北区客服孙经理QQ: 1347154513 ;微信：18106296593  要求 【免费+包邮】 送, 还免费教仿真
加STC华北区客服石经理QQ: 1638975601 ;微信：19952583876  要求 【免费+包邮】 送, 还免费教仿真
加STC华中区客服唐经理QQ：2571301708 ;微信：18106296589 要求 【免费+包邮】 送, 还免费教仿真
加STC东北区客服张经理QQ:3141888640 ;微信：19952583265   要求 【免费+包邮】 送, 还免费教仿真
加STC西南区客服张经理QQ:3141888640 ;微信：19952583265   要求 【免费+包邮】 送, 还免费教仿真
工作时间:  8:30-12:00，13:00-17:30（周一 到 周五, 法定节假日除外）
【免费+包邮】 送/申样/采购传统电话热线：0513-55012928、0513-55012929、0513-55012966
工作时间:  8:30-12:00，13:00-17:30（周一 到 周五, 法定节假日除外

Zo***

行而*** 发表于 2023-7-28 16:56
楼主的学习笔记很认真，且能看出听得很仔细，对STC单片机的学习抱有极大的信心与热情！
    感谢你的支持， ...

感谢感谢
