【实验箱已送】STC单片机打卡

orga***

今天是作为新人的我第一次听课，首先感谢陈桂友教授的耐心讲课，让我收获了许多关于单片机方面的知识。
内容如下：

一.数字逻辑与基本数字电路
与门、或门、非门的工作原理和逻辑高低电平（0，1表示）

二.单片机在各个方面的应用
汽车电子方面（电动汽车刹车助力系统，汽车电动窗控制器等）、工业控制方面（发电机等）、医疗设备方面（医用x射线等）等等,单片机集成度高，价格实惠，用途甚广。

三.STC仿真软件的操作

四.微型计算机的框架结构、传统8051单片机的内部结构、STC8H的组内部组成

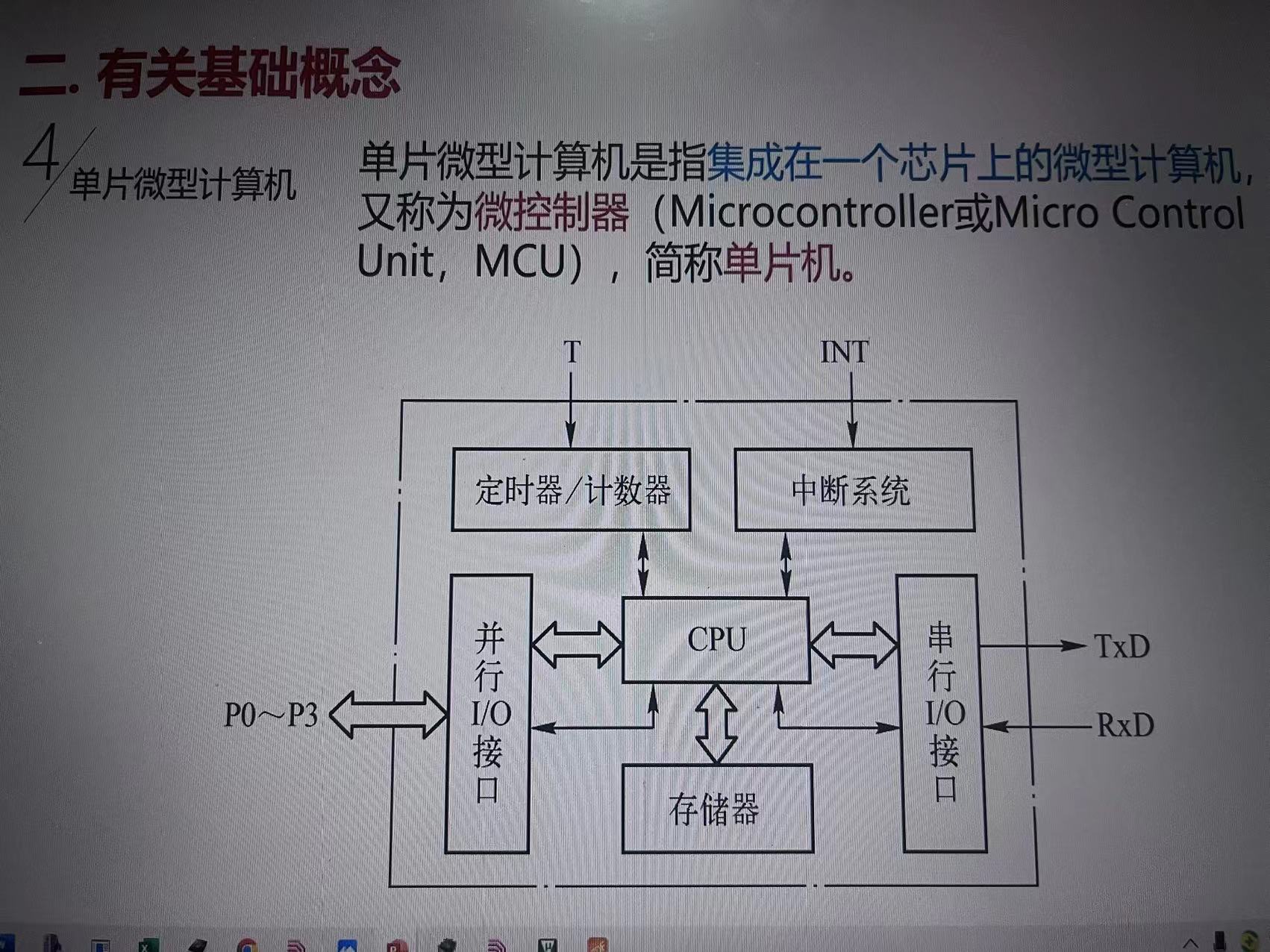

微型计算机的框架结构

传统8051单片机的内部结构

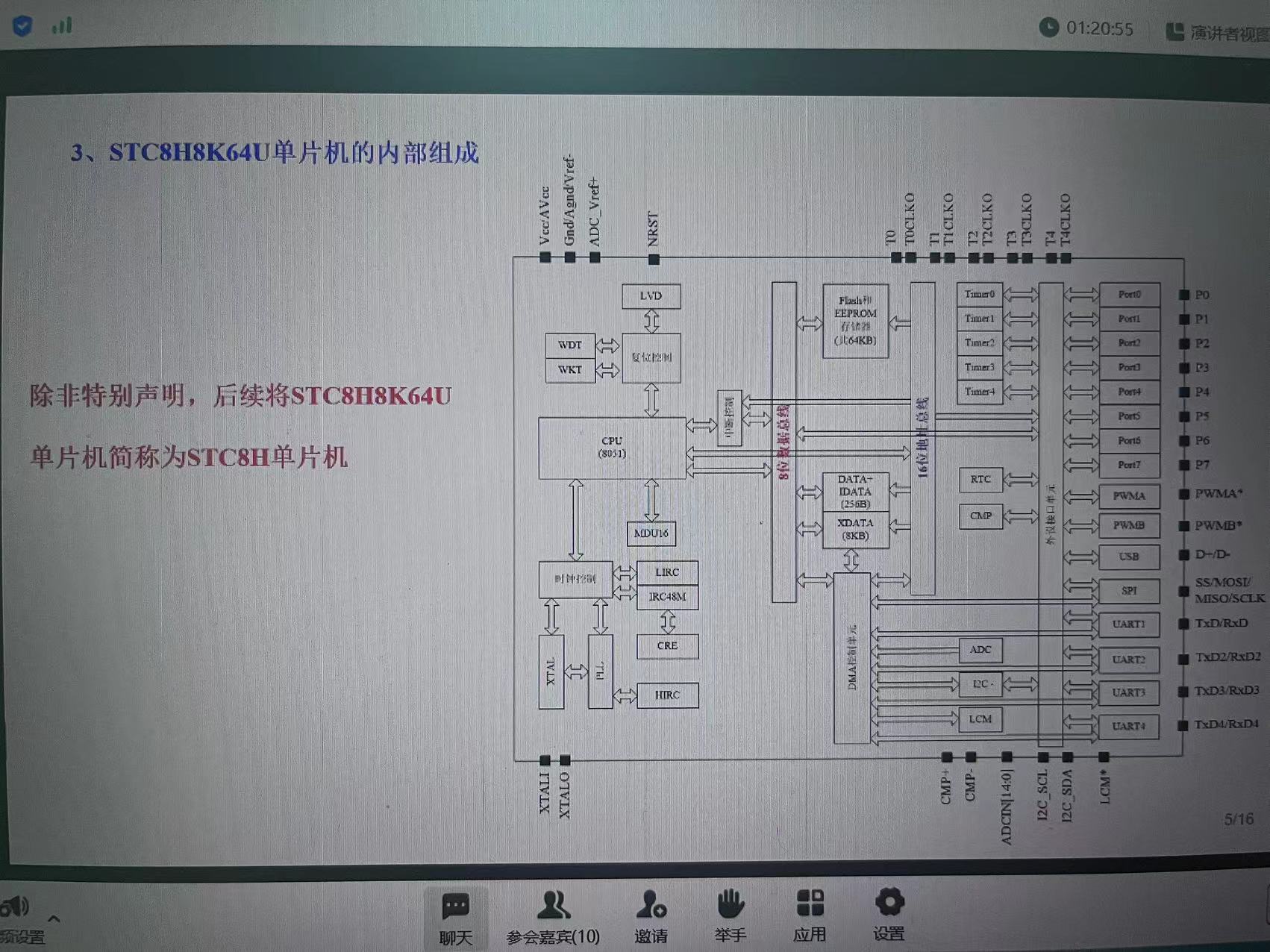

STC8H的内部组成

其中讲到了cpu结构和存储器，其内容较为复杂，跨度较大，仍需通过回放加以学习。
学习在于一朝一夕的努力，我会在此帖不断打卡并补全未看的内容。

orga***

补：
陈教授第一课内容：

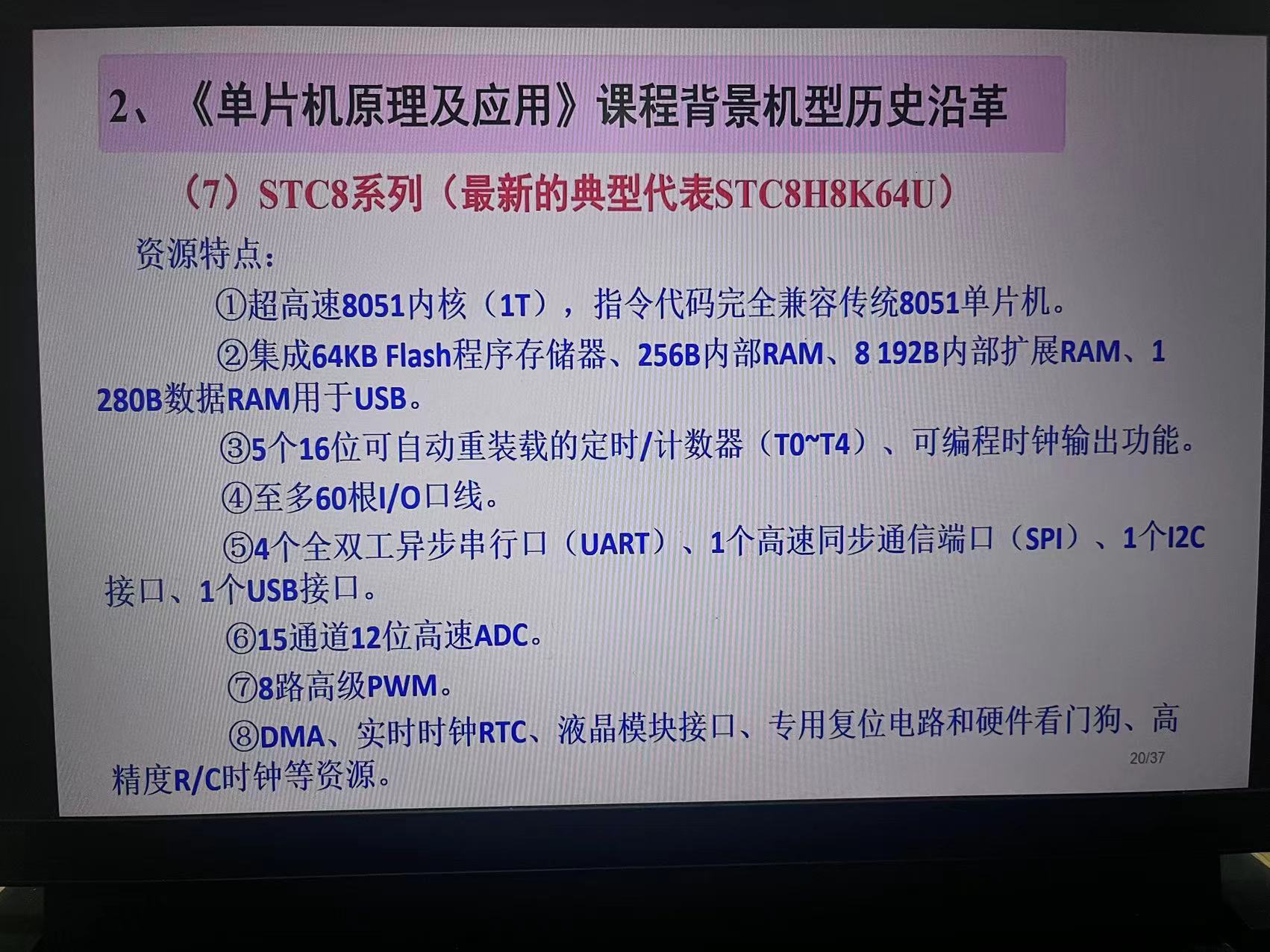

一.单片机的历史沿革（由intel 8031到stc8系列的stc8h）



二.单片机的各种元器件
电阻、电容、二极管、三极管、晶体振荡器、数码管、面包板、面包板+单片机、万能板+套件、实验箱、开发仿真软件、程序下载软件

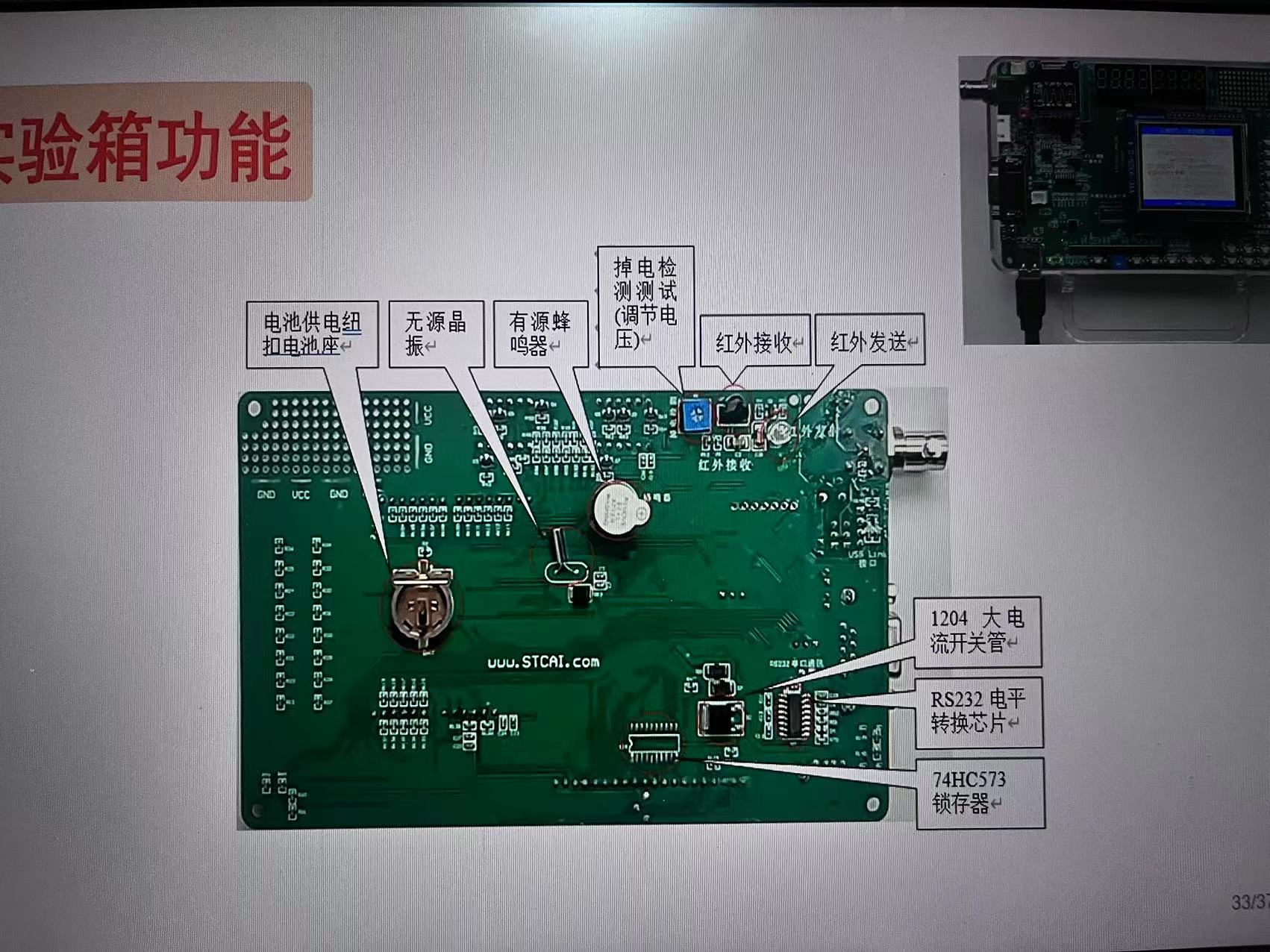

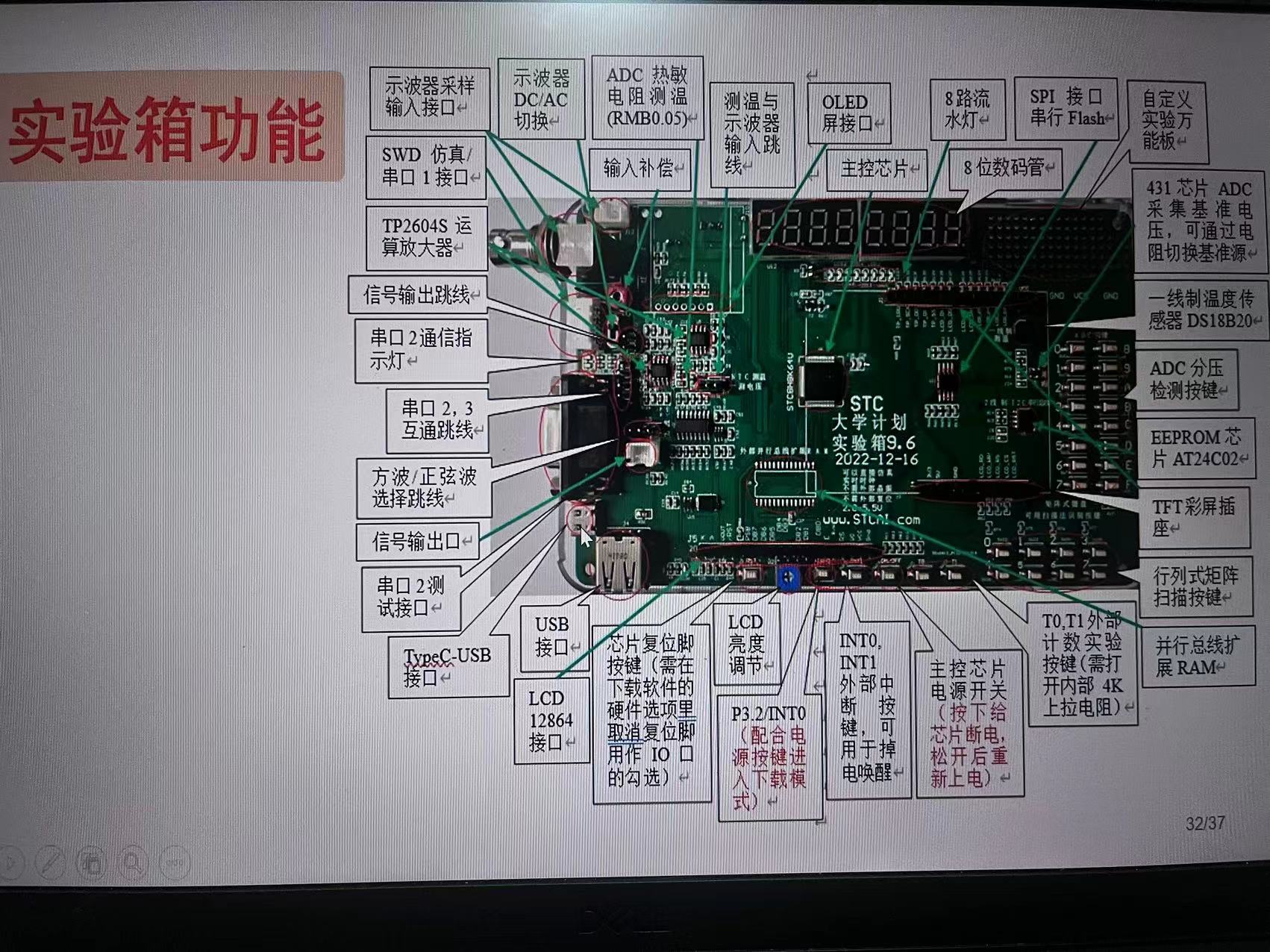

（1）实验箱功能



（2）如何下载程序到实验箱



四.入门实例（让指示灯闪烁）
用keil和stc-isp实现实验箱指示灯的闪烁。
介绍了stc-isp的具体设置操作和keil的具体编程操作，最终通过下载\编程实现了指示灯的闪烁，并用延迟程序控制指示灯闪烁的快慢。

五.进制转换及单位

六.单片机基础概念


等等

orga***

观看何宾教授7月25号课心得：

一、单片机和桌面系统的基本架构：
（1）单片机的结构
单片机，也称MCU，主要面向嵌入式应用，其内含一至多个CPU、易失性和非易失性存储器及可编程输入输出设备。

1. OSC(晶体振荡器）为MCU提供最基本的时钟源。
2. CPU是MCU中的核心功能单元，它将MCU外部获取的所有信息进行汇聚并加以处理，处理后它将数据送到存储器或外设。
微架构为将一种给定的指令集架构（ISA)在处理器中执行的方法,它所采用的ISA决定了MCU的性能和特点。
3. SRAM(静态访问随机存储器）主要用于暂时保存在程序运行过程中所需的数据，充当易失性存储器的角色。（需上电保存信息，MCU断电数据会丢失）
4. FLASH（闪存），用于保存程序代码，充当易失性存储器的角色。（不需上电保存信息）     ROM（只读存储器） RAM（随机存取存储器）
5.UART(通用串行收发器），以串行方式发送和接收数据的简单外设。
7.GPIO(通用输入输出），是MCU最基本最简单的外设。（MCU可直接驱动GPIO或读取GPIO逻辑状态）
8.TIMER（定时器），为MCU提供定时和计数功能，是MCU中提供最基本的外设。
9.INT Controller（中断控制器），为MCU提供处理内部和外部事件的能力，使CPU最高效最快速响应并处理内外部事件。
10.EMIF(外部存储器接口），为MCU提供片外连接SARM芯片的能力。（扩展SRAM总容量，以适应程序运行期间所需要保存大容量数据的需求）
11.ADM(模拟数字转换器单元)、DAM(数字模拟转换器单元)构建起了模拟和数字世界的桥梁。

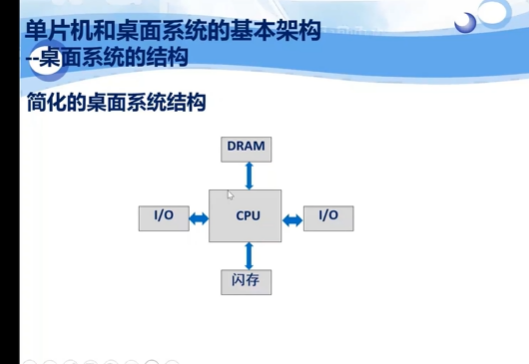

(2)桌面系统的结构


使用了性能强大的微处理器，时钟速度可达几GHz频率，包含了多级高速缓存（用低容量SRAM实现）和存储器管理单元。
其处理器提供了PCI/PCI-E接口。

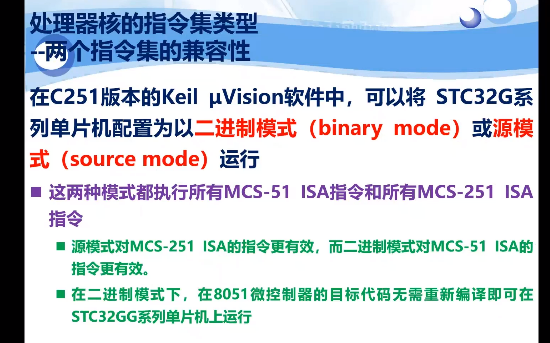

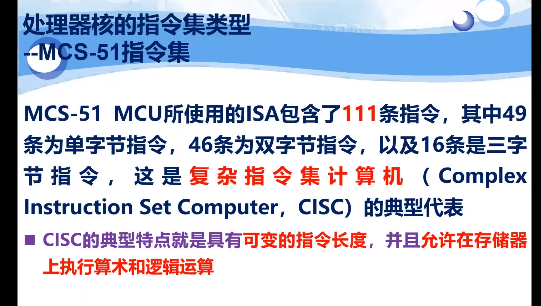

二、处理器核的指令集类型

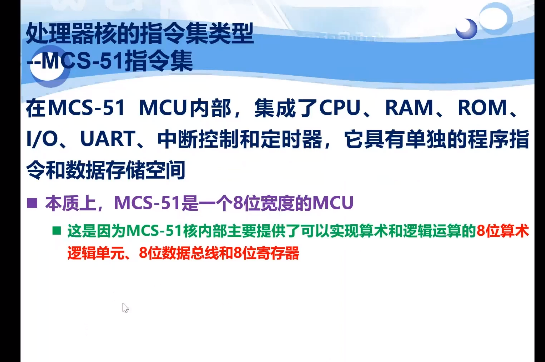

无内部互所流水级微处理器ISA、高级RISC机器ISA、8051和80251的ISA





三、嵌入式系统的硬件和软件

（1）硬件

MCU或面向桌面应用的高性能处理器（为嵌入式系统的硬件核心），通过PCB（印刷电路板）将它和其它元器件组装满足特定工能。

（2）软件

嵌入式系统软件的开发

1.直接在嵌入式硬件上开发软件应用

2.借助嵌入式硬件厂商提供的应用程序接口（API)函数开发应用

3.借助嵌入式操作系统

三、单片机程序设计语言

(1)分层结构：微指令、机器指令、汇编语言、高级语言（由底层到顶层）

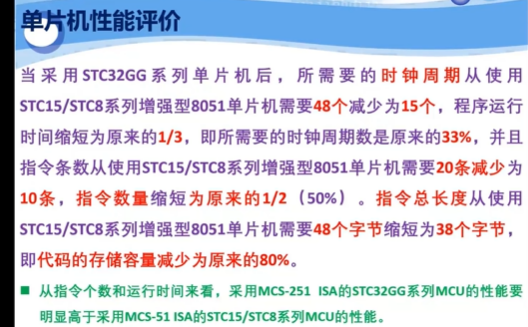

四、单片机性能评价

国学***

楼主的学习笔记很详细，学霸哈
也欢迎您更详细的笔记以及学习感悟
恭喜您提前获赠实验箱+包邮送，
请您截图此回复+ID号登录后的截图联系我们客服小姐姐

【免费+包邮】 送/申样/采购 可加 如下 QQ或微信联系
加STC华南区客服刘经理QQ: 3398500488 ;微信：18106296592  要求 【免费+包邮】 送, 还免费教仿真
加STC华南区客服曹经理QQ:1933892258 ；微信：18106296595 要求 【免费+包邮】 送, 还免费教仿真
加STC华东区客服聂经理QQ:2593903262；微信：18106296598  要求 【免费+包邮】 送, 还免费教仿真
加STC西北区客服孙经理QQ: 1347154513 ;微信：18106296593  要求 【免费+包邮】 送, 还免费教仿真
加STC华北区客服石经理QQ: 1638975601 ;微信：19952583876  要求 【免费+包邮】 送, 还免费教仿真
加STC华中区客服唐经理QQ：2571301708 ;微信：18106296589 要求 【免费+包邮】 送, 还免费教仿真
加STC东北区客服张经理QQ:3141888640 ;微信：19952583265   要求 【免费+包邮】 送, 还免费教仿真
加STC西南区客服张经理QQ:3141888640 ;微信：19952583265   要求 【免费+包邮】 送, 还免费教仿真
工作时间:  8:30-12:00，13:00-17:30（周一 到 周五, 法定节假日除外）
【免费+包邮】 送/申样/采购传统电话热线：0513-55012928、0513-55012929、0513-55012966
工作时间:  8:30-12:00，13:00-17:30（周一 到 周五, 法定节假日除外）

神***

认真学习，认真总结，为祖国强大，家庭幸福而学习的  勤劳的中国人啊 ！
必须立即【免费+包邮】送 您STC8H8K64U实验箱

您主动联系如下我们的同事，帮您申请
【免费+包邮】 送/申样/采购 可加 如下 QQ或微信联系
加STC华南区客服刘经理QQ: 3398500488 ;微信：18106296592  要求 【免费+包邮】 送, 还免费教仿真
加STC华南区客服曹经理QQ:1933892258 ；微信：18106296595 要求 【免费+包邮】 送, 还免费教仿真
加STC华东区客服聂经理QQ:2593903262；微信：18106296598  要求 【免费+包邮】 送, 还免费教仿真
加STC西北区客服孙经理QQ: 1347154513 ;微信：18106296593  要求 【免费+包邮】 送, 还免费教仿真
加STC华北区客服石经理QQ: 1638975601 ;微信：19952583876  要求 【免费+包邮】 送, 还免费教仿真
加STC华中区客服唐经理QQ：2571301708 ;微信：18106296589 要求 【免费+包邮】 送, 还免费教仿真
加STC东北区客服张经理QQ:3141888640 ;微信：19952583265   要求 【免费+包邮】 送, 还免费教仿真
加STC西南区客服张经理QQ:3141888640 ;微信：19952583265   要求 【免费+包邮】 送, 还免费教仿真
工作时间:  8:30-12:00，13:00-17:30（周一 到 周五, 法定节假日除外）

【免费+包邮】 送/申样/采购传统电话热线：0513-55012928、0513-55012929、0513-55012966
工作时间:  8:30-12:00，13:00-17:30（周一 到 周五, 法定节假日除外）

orga***

7.28何老师课堂心得
一、STC系列单片机的发展历史
由2004年推出的STC89C52RC/STC89C58RD+系列单片机到2022年推出的STC32G12K128系列32位8051单片机。

二、STC单片机的IAP和ISP
ISP(在系统编程）：通过单片机专用的串行编程接口和STC提供专用串口下载器固化程序软件，对单片机内部的Flash存储器进行编程。

IAP(在应用编程）：从结构上将Flash存储器映射为两个存储空间。当运行一个存储体空间的用户程序时，可对另一个存储空间重新编程。然后将控制权从一个存储空间切换到另一个存储空间。
（支持ISA方式的单片机一定支持ISP，反之支持ISP的单片机则不一定支持ISA）

三、STC32G系列单片机的功能
处理器内核：
(1)超高速32位处理器内核（1T)  100%兼容MCS-251 ISA
(2)支持在线仿真/调试功能
(3)MDU32，硬件32位乘除法器

工作电压
范围1.9~5.5V，当工作温度低于-40摄氏度，工作电压不低于3.0V

工作温度
范围-40~85摄氏度，可使用IRC（内部参考时钟）（频率最高为36MHz)和外部晶体振荡器
范围-40~125摄氏度，当温度高于85摄氏度时请使用外部耐高温晶振，且工作频率控制在24MHz以下。

Flash存储器
（1）最大128K字节FLASH程序存储器（ROM)，用于存储用户代码
（2）支持用户配置EEPROM大小，512字节单页擦除，擦写次数可达10万次以上
（3）支持硬件USB直接下载和普通串口下载
（4）支持硬件SWD实时仿真，P3.0/P3.1(需STC-USB Link1工具）

SRAM(共12k字节）
4k字节内部SRAM(edata）
8k字节内部扩展RAM（内部xdata）

时钟控制
内部高精度IRC（ISP编程时可上下调整）
内部32KHz低速IRC（误差较大）
外部晶振（4~33MHz)和外部时钟，有专门外部时钟干扰内部电路，可软件启动
内部PLL(锁相环)输出时钟

复位
（1）硬件复位
1.上电复位，复位电压值为1.7~1.9V.（在芯片未使能低压复位功能时有效）
2.复位脚复位，出厂时P5.4默认为I/O口，ISP下载时可将P5.4管脚设置为复位脚（当设P5.4管脚为复位脚时，复位电平为低电平）
3.看门狗溢出复位
4.低电压复位。提供4级低电压检测电压：2.0V、2.4V、2.7V、3.0V
（2）软件复位
软件方式写复位触发寄存器

中断
支持49个中断源，INT0~4、定时器0~4、USART1、USART2、UART3、UART4、ADC模数转换等等。其中所有I/O接口均支持中断，且每组I/O中断有独立中断入口地址，所有I\O中断支持4种中断模式：高/低电平中断、上升/下降沿中断。I/O中断可进行掉电唤醒。

数字外设
5个16位定时器、2个高速同步串口、2个高速异步串口、2组高级PWM（脉冲宽度调制）、SPI（串行外设接口）、I2C（两线式串行通信总线）（支持主机和从机模式）、ICE（支持仿真）、RTC（实时时钟）、USB(兼容USB2.0/USB1.1)、CAN（控制器局域网络）、LIN、LCD驱动模块、DMA（直接存储器访问）、硬件数字ID

GPIO
（1）最多60个GPIO（无P1.2)
（2）4种模式：准双向口模式、强推挽输出模式、开漏输出模式、高阻输入模式

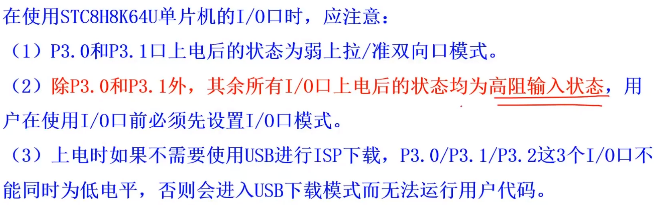

（3）除P3.0和P3.1外，所有IO口上电后的状态均为高阻输入状态（在使用IO口时必须先设置IO口模式）
（4）另外每个I/O都能独立使能内部4k上拉电阻

STC32位单片机的命名规则及封装：
规则：STC 32 X xK xx
三种封装：双列直插式、薄型四方扁平式、方形扁平无引脚

四、STC32G系列单片机引脚驱动原理
4个种类：准双向输出，强推挽输出，仅为输入和开漏输出

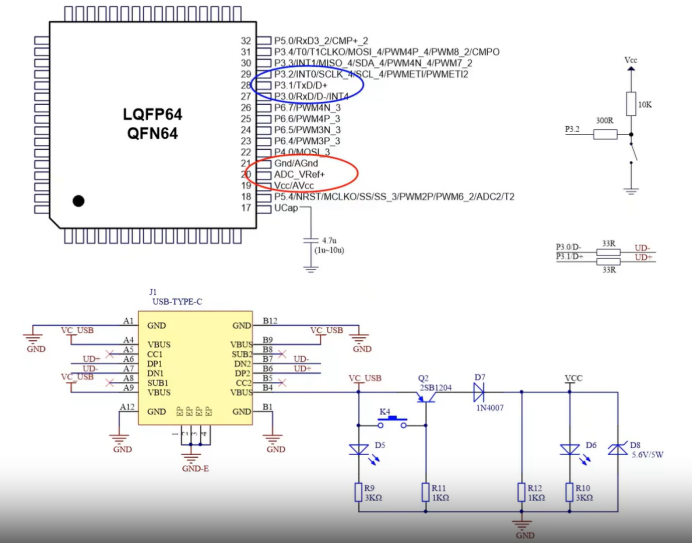

五、STC32G系列单片机硬件下载电路
下载isp和keil的方式

32位80***

楼主笔记很详细，提前送你实验箱，今日已免费包邮寄出，单号：9871****369

orga***

补7月26日陈老师课内容

1）CPU结构

单片机的CPU（中央处理器）由运算器和控制器组成。

1）运算器

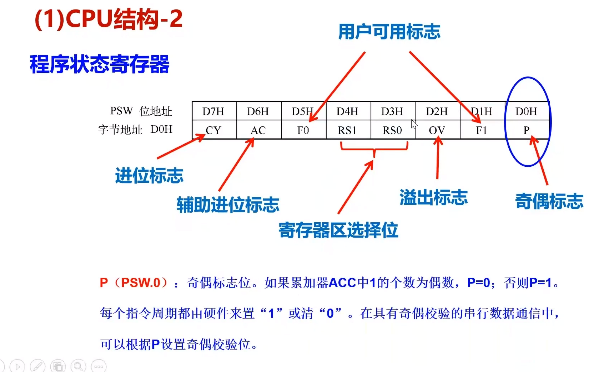

以ALU为核心（8位算数逻辑运算部件），TMP1、TMP2(暂存器）、ACC(累加器）、寄存器B、PSW（程序状态标志寄存器）、布尔处理机通过内部总线与ALU组成了整个运算器的逻辑电路。

（运算器包含程序状态寄存器PSW）

2）控制器

控制器是CPU的大脑中枢，包括定时器控制逻辑、指令寄存器、译码器、地址指针DPTR、程序计数器PC、堆栈指针SP、RAM地址寄存器、16位地址缓冲器等。

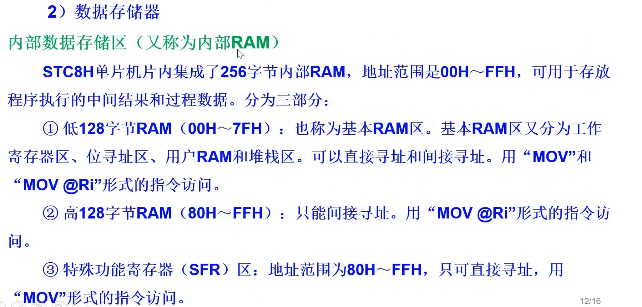

(2)存储器空间及存储器

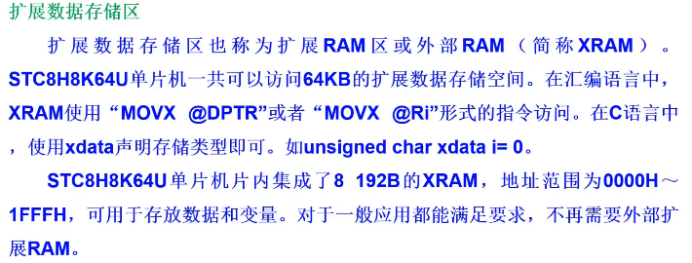

3个物理上独立的存储器空间：程序FLash存储器（没用作程序存储器可作为EEPROM使用）、

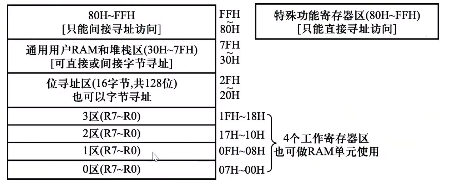

内部数据存储器、扩展数据存储器。（特殊功能寄存器和内部数据存储器的80H~FFH单元地址重叠）

orga***

8月2日陈老师课心得

接上节课内容

一、单片机的引脚

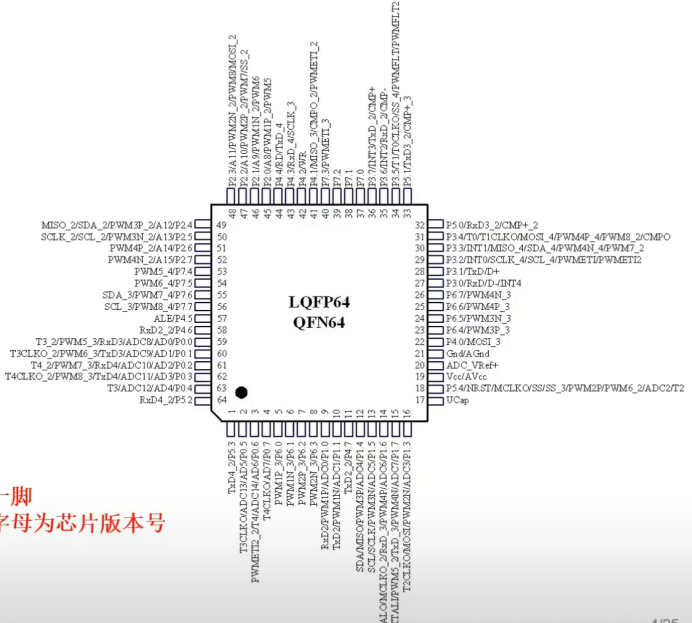

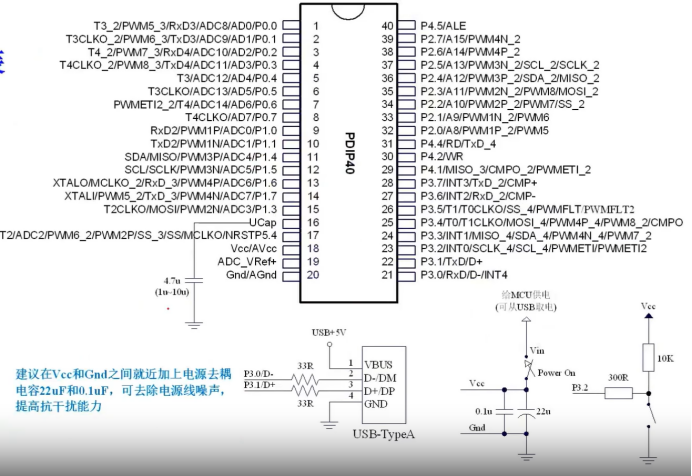

1.LQFP64封装

2.PDIP40封装

3.最小系统

4.逻辑符号图

5.引脚介绍

（1）电源引脚

1.VCC/AVcc：一般接电源正5V。

2.Gnd/AGnd:接电源地。

（2）外接晶体引脚

XTALI和XTAL0:芯片内部反向放大器的输入端和输出端（通常用于连接晶体振荡器）

（3）控制和复位脚

ALE(允许地址锁存）:访问外部存储器或外部扩展的并行I/O口时用于锁存地址的低位字节

NRST:使能为复位脚时复位电平为低电平。（可设为RST复位脚）

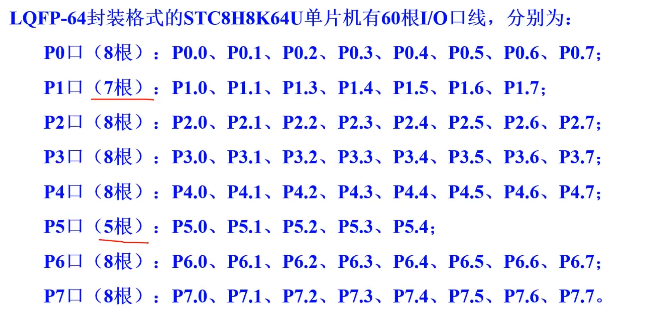

二、单片机的输入输出接口

1.I/O口的作用

1）进行高低电平的输入输出。

2）用作复用功能（总线接口、串行通信接口等）

2.I/O口的工作模式

4种工作模式：准双向口模式、推挽输出、仅为输入、开漏模式。

由2个控制寄存器PnM0、PnM1（n=0~7）的相应位控制。

3.I/O口的复位功能

4.I/O口的使用

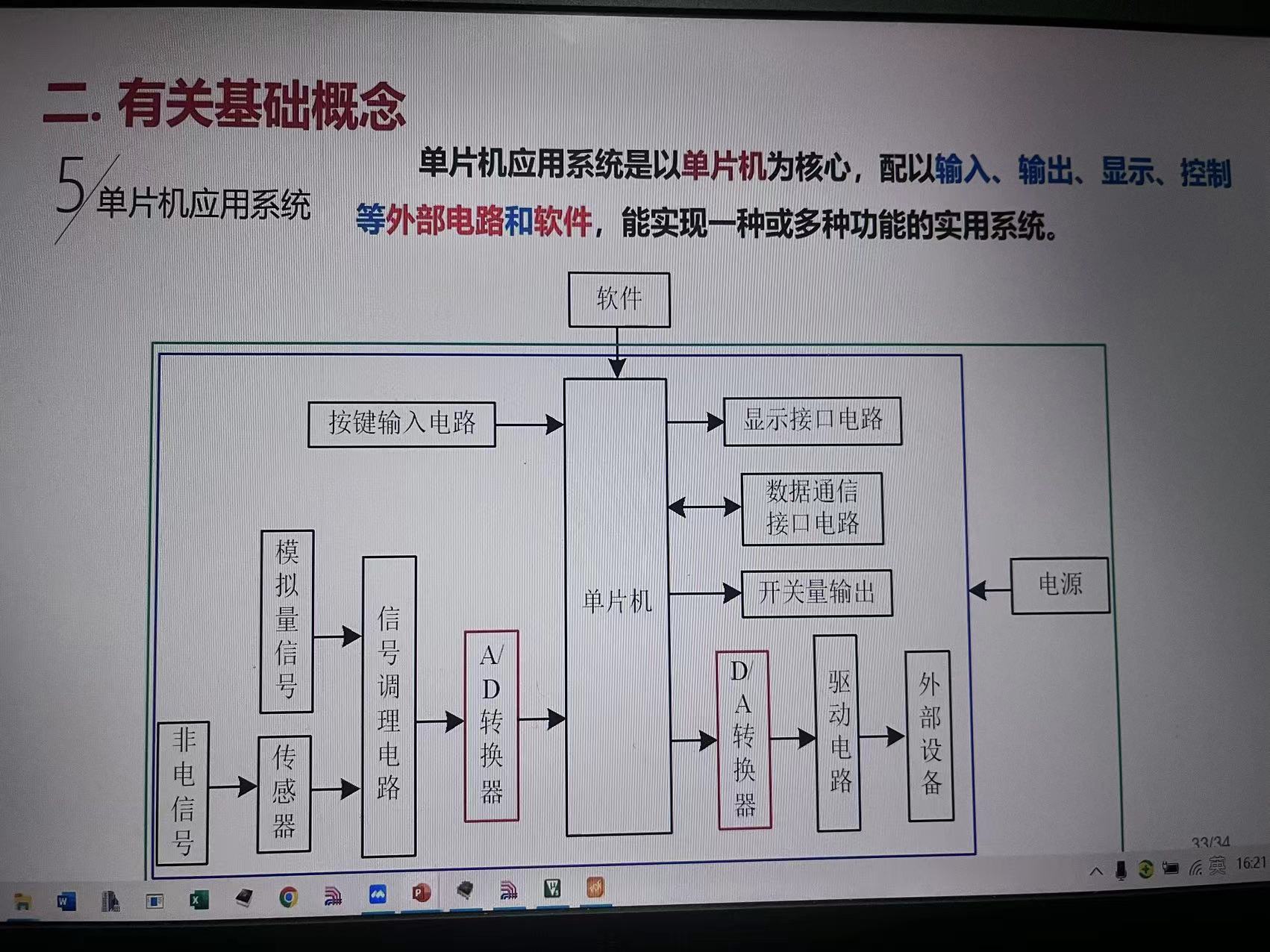

5.单片机应用系统的典型结构

orga***

8月7日陈老师课堂总结

1.伪指令

（1）设置初始地址ORG

如：ORG 2000H  表示后面的目标程序从2000H单元开始存放，不加ORG则从0000H开始

（2）定义字节DB

如：HERE: DB 84H  ;(HERE)=84H

(3)定义字DW

如:  ABC：DW 1234H,08H

等价 ABC：DB 12H,34H,00H,8H

DB一般用于定义8位数据（1个字节）。DW用于定义16位数据（1个字)。

（4）为赋值标号EQU

如BLK EQU 1000H

把值1000hH赋给BLK

（5）DATA指令

将内部RAM的地址赋给指定的符号名（数值表达式的值在00H~0FFH之间）

如： BUFFAR DATA 40H

(6) XDATA指令

将外部RAM的地址赋给指定的符号名（数值表达式的值在0000H~0FFFFH之间）

如：MYDATA XDATA 0400H

(7) 定义位命令BIT

给字符名称定义位地址

如：DOGOUT BIT P3.4

用DOGOUT代替P3.4

(8) 文件包含命令INCLUDE

用于将寄存器定义文件包含于当前文件中

(9)源程序结束END

$NOMOD51

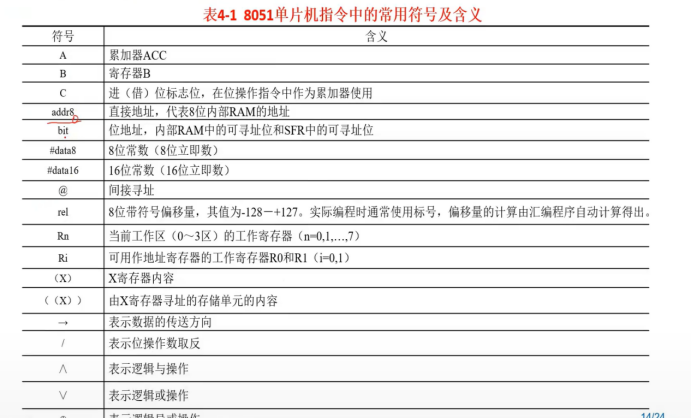

一、助记符语言

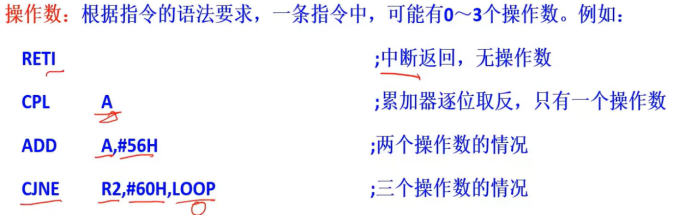

操作码（指令功能）

操作数（指令操作的对象）

可以是数据也可以是地址。

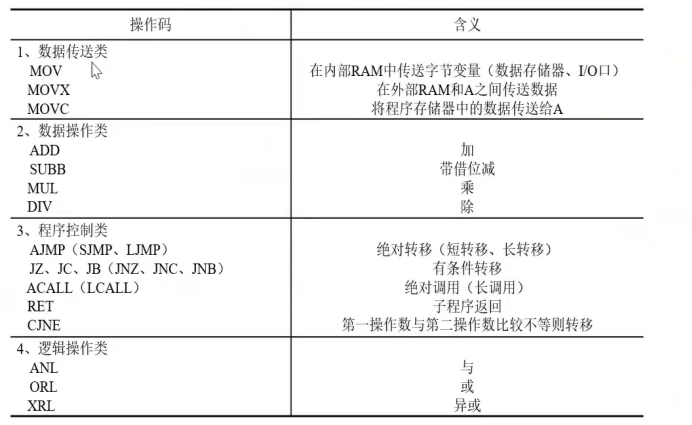

二、指令格式及分类

三、寻址方式

1. 立即寻址：指令中的源操作数是立即数的寻址方式（立即数的类型可以是数字也可以是字符，一般为8位或16位）

如：MOV A,#28H

MOV DPTR,#0050H

2. 寄存器寻址

如：INC R5    把寄存器R5的内容加1再送回R6

3. 直接寻址

可访问3种地址空间

(1) 特殊功能寄存器SFR：直接寻址是唯一的访问方式。

(2) 内部数据RAM中的00H~7FH的128个字节单元。

(3) 位地址空间

如：MOV A,45H   把45H单元中的内容送入累加器A中。

4. 寄存器间接寻址

指令指定某一寄存器的内容作为操作数地址。

可间接寻址的寄存器：选定工作寄存器的R0、R1、堆栈指针SP或16位的数据指针DPRT

如：MOV A,@R0    将R0中的内容所表示的地址单元中的内容送给A

MOVX  @DPTR,A  将A中的内容送到DPTR指向的外部RAM单元中

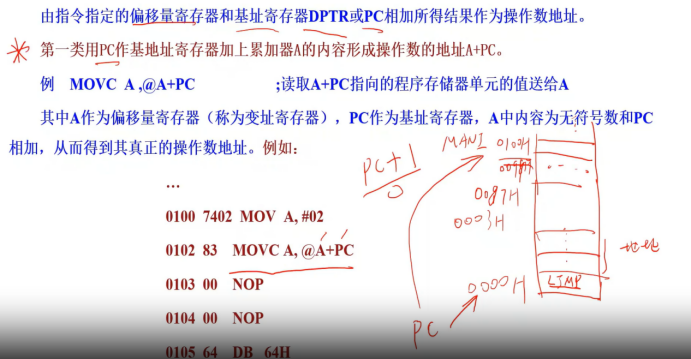

5. 变址寻址

6. 相对寻址

用于相对跳转指令

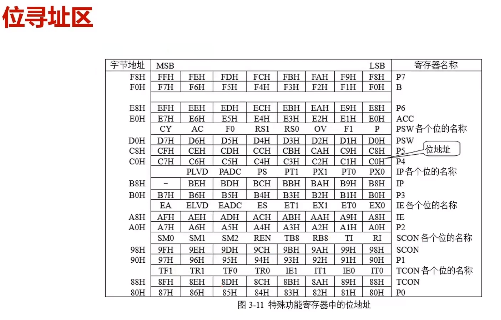

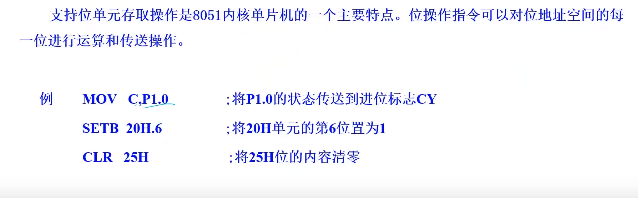

7. 位寻址
