STC8G2K64S4的AD采集有时采集的数据偏大 | 已解决

Inver***

Inver*** 发表于 2023-8-14 14:33
用这个程序测试可 发现AD值 637 557 平均值都差这么多？

上传图片是按照官方程序“ADC相关程序-STC8G2K64Sx-48PIN\01-15路ADC转换-BandGap-串口1(P3.1)返回结果-C语言 ” 烧录的hex

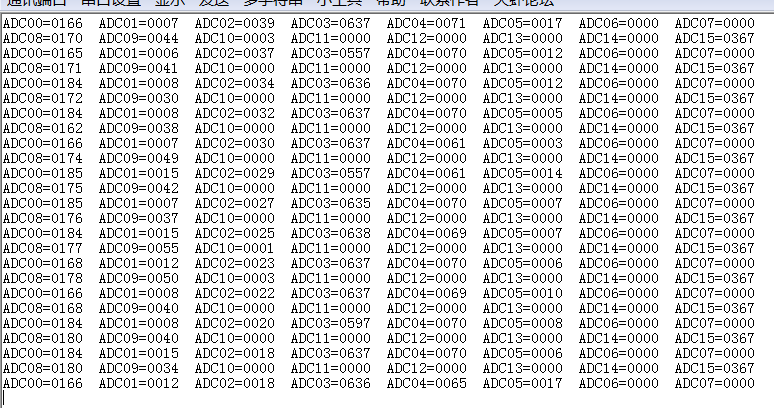

打印的AD值

梁***

Inver*** 发表于 2023-8-14 15:10
我按照你发的程序来 串口打印
ADC03=0637
ADC03=0557

专门花时间改了一个给你测试，下面是我的测试结果，一个跳动都没有。你直接下载HEX测试，如果还有问题，你还是寄一个样板给我吧，否则这样扯下去没意义了。



01-STC8G-ADC转换-P1.3-串口1(P3.1)返回结果-C语言.rar (242.66 KB, 下载次数: 81)

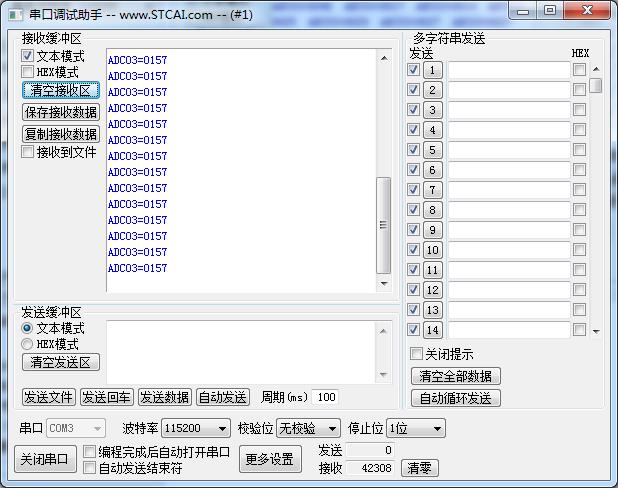

2023-8-14 16:02 上传

点击文件名下载附件

Inver***

梁*** 发表于 2023-8-14 16:03
专门花时间改了一个给你测试，下面是我的测试结果，一个跳动都没有。你直接下载HEX测试，如果还有问题， ...

这个代码我下载后，下载的压缩包里面的HEX文件，但依旧是这种问题

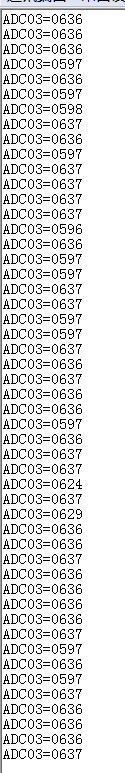

ADC03=0637
ADC03=0596
ADC03=0636
ADC03=0597
实在是想不通

梁***

Inver*** 发表于 2023-8-14 16:47
这个代码我下载后，下载的压缩包里面的HEX文件，但依旧是这种问题

ADC03=0637

那要拿到你的样板我才能测试了，基本就是硬件方面的原因。

Inver***

梁*** 发表于 2023-8-14 18:14
那要拿到你的样板我才能测试了，基本就是硬件方面的原因。

为了验证硬件问题，专门画了块板子，大致在图片例子
这种图的AD口，接在TI的芯片以及ST的芯片上的AD口均没出现离谱的值
还有这种硬件电路我们使用了很多
此外上个项目我使用的是STC8H1K28这个芯片，AD采取中断，4路AD口，今天把这个AD的采集电路接在STC8G2K64S4上的AD口，采集的AD值准确且换算出的值在预期之内
难道STC8G2K64S4比STC8H1K28的硬件环境需求不同？
请问这是什么问题导致？
能否发个STC8G2K64S4的官方硬件图？
谢谢！

梁***

Inver*** 发表于 2023-8-15 14:54
为了验证硬件问题，专门画了块板子，大致在图片例子
这种图的AD口，接在TI的芯片以及ST的芯片上的AD口均 ...

我从2007年开始用STM32，别提其12位的ADC了，噪声大，抖动大，我根本没法用（数字录音或均方根计算真有效值），一直是外挂MCP3201这个12位的ADC使用。
直到STC8、STC32系列的MCU的10位、12位ADC出来，其噪声才满足我要求，可以用2个简单方法测试噪声：
1、数字录音。将ADC输入端接1K内阻的直流偏置VREF/2，并且接一个100uF电容到AGND提供交流对AGND短路，用16KHz采样保存，然后分析其数据抖动、噪声。
2、均方根计算真有效值。将50Hz交流电信号叠加直流偏置VREF/2后送，ADC，用10~20KHz的速度做ADC并做均方根值计算真有效值，这种测试更能看出ADC的噪声和抖动，STC的12位ADC抖动一个LSB之内，别的MCU的ADC抖动大得多。

输入电路都是常规的，没有特殊要求，比如我产品用得很多的交流、直流电流测量电路如下，直流电流+-20.00A，交流电流有效值（均方根值）14.00A：

Inver***

梁*** 发表于 2023-8-15 15:30
我从2007年开始用STM32，别提其12位的ADC了，噪声大，抖动大，我根本没法用（数字录音或均方根计算真有效 ...

关键是用STC8H没出问题 TI的AD也是做的比较好的

Inver***

梁*** 发表于 2023-8-14 16:03
专门花时间改了一个给你测试，下面是我的测试结果，一个跳动都没有。你直接下载HEX测试，如果还有问题， ...

梁工 能否发下地址？我寄下板子 谢谢！

梁***

Inver*** 发表于 2023-8-16 11:32
梁工 能否发下地址？我寄下板子 谢谢！

收件地址：广东省深圳市福田区滨河大道5022号联合广场A座602
收件人：梁工
电话：13922829991

Inver***

梁*** 发表于 2023-8-16 16:57
收件地址：广东省深圳市福田区滨河大道5022号联合广场A座602
收件人：梁工
电话：13922829991 ...

收到 谢谢
