STC32G8K64 I2C波形与手册对应不上

2 主题	6 回帖	32 积分

积分: 32

发表于 2023-7-18 14:35:44 | 显示全部楼层 |阅读模式

STC32G8K64 I2C波形与手册对应不上-1.png

STC32G8K64 I2C波形与手册对应不上-2.png

实测的波形与手册描述不同,少了一个时间周期,SCL和SDA是同步改变的

回复

使用道具举报送花

打卡等级：偶尔看看III
打卡总天数：38
最近打卡：2025-04-30 14:38:57

25 主题	977 回帖	3599 积分

积分: 3599

发表于 2023-7-19 09:49:52 | 显示全部楼层

将你的波形放大

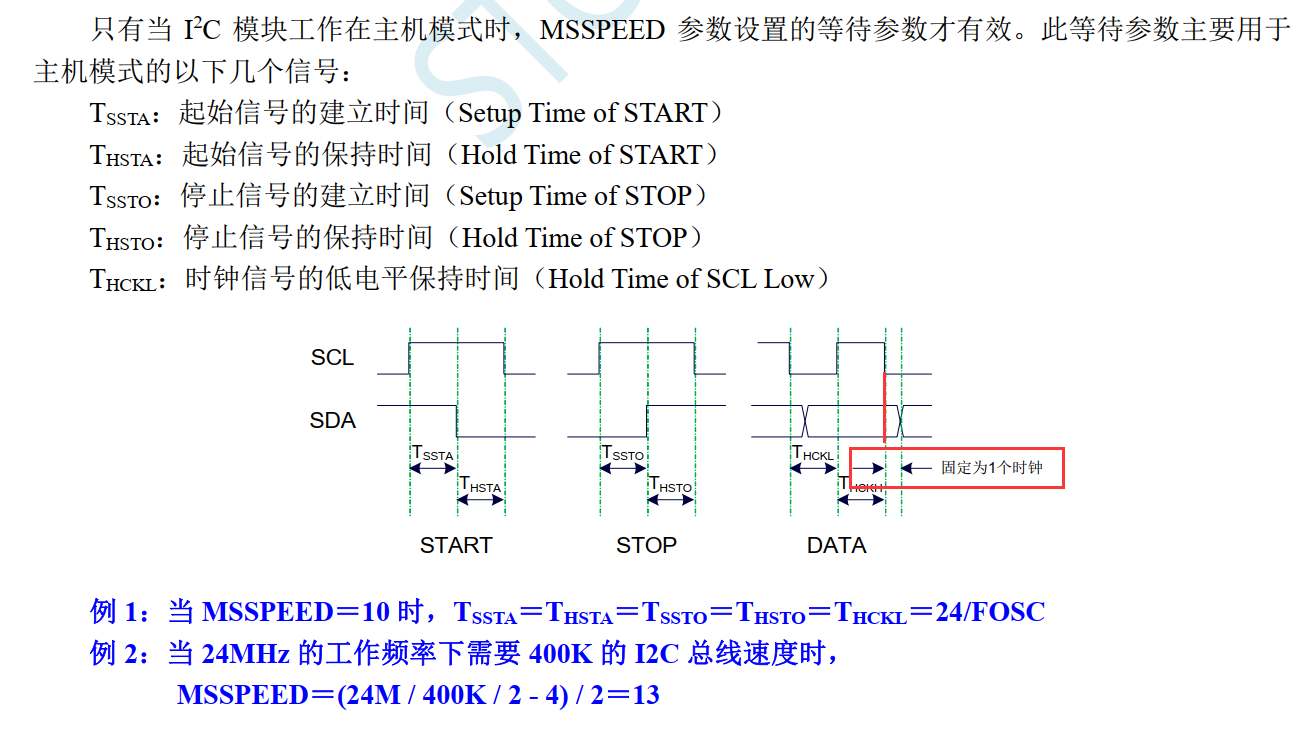

SCL下降沿到SDA数据输出相隔一个系统时钟（不是I2C时钟）
手册上描述的很清楚
