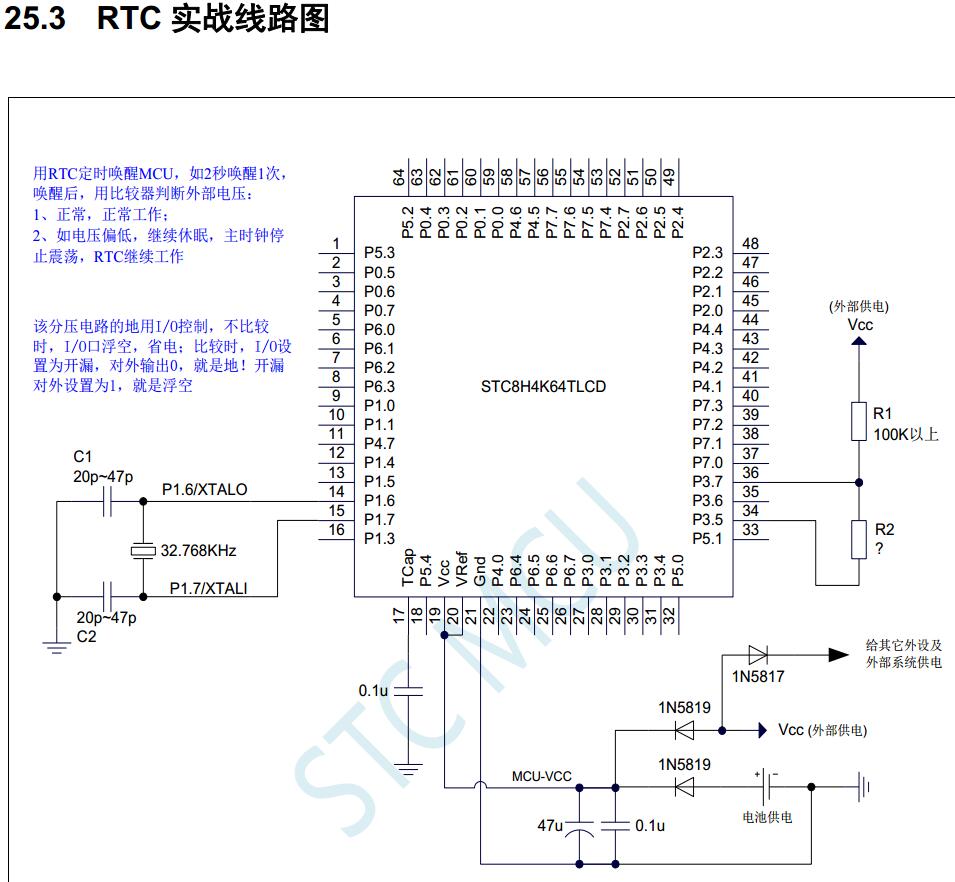

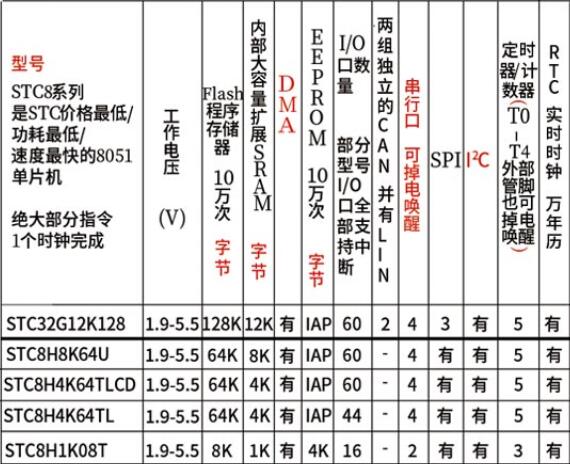

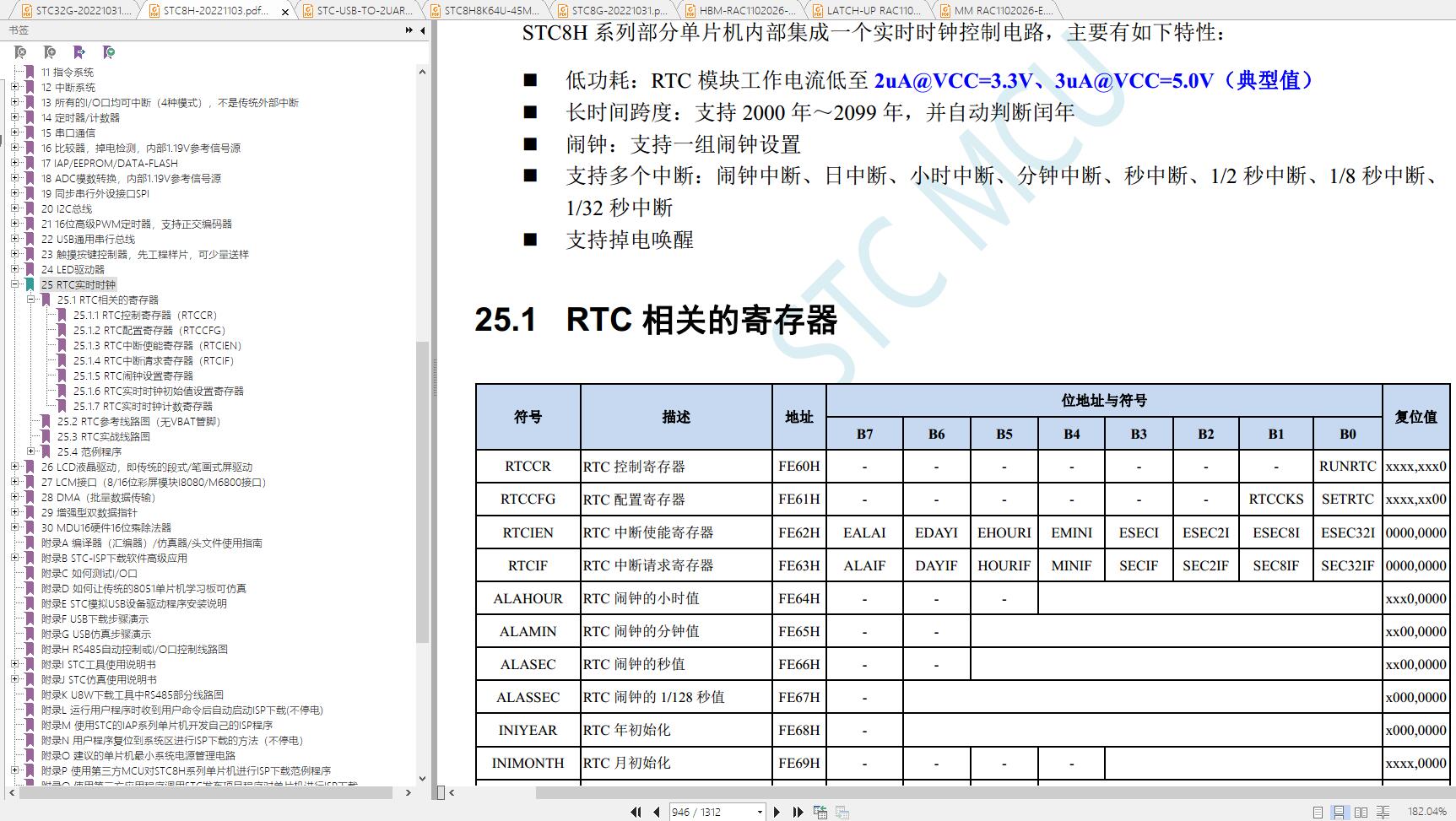

RTC实战线路图

打卡等级：以坛为家I
打卡总天数：238
最近打卡：2026-05-09 08:52:01

已绑定手机

118 主题	982 回帖	2939 积分

积分: 2939

发表于 2022-11-16 14:12:39 | 显示全部楼层 |阅读模式





热线19952583534
www.STCAI.com

回复

使用道具举报送花

打卡等级：常住居民III
打卡总天数：102
最近打卡：2026-05-06 13:00:38

44 主题	76 回帖	617 积分

积分: 617

发表于 2022-12-19 15:48:27 | 显示全部楼层

关于RTC的启用，MCU为什么不单独设置一个VBAT引脚，搞到外面挂好几个二极管来隔离电源，这样IO口与系统VCC容易存在压差，还多了一堆元件？？？

回复

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：403
最近打卡：2026-05-10 15:24:05

849 主题	1万回帖	2万积分

积分: 23234

发表于 2022-12-21 10:39:35 | 显示全部楼层

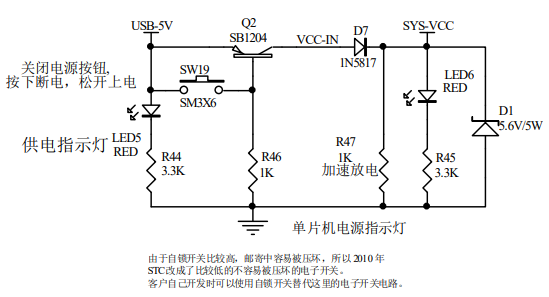

后续会加VBAT电路，但暂时没有，先外加隔离锗二极管代替，参考如下线路

应用方案-深圳国芯人工智能有限公司 (stcai.com)

回复

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：403
最近打卡：2026-05-10 15:24:05

849 主题	1万回帖	2万积分

积分: 23234

发表于 2022-12-21 10:41:29 | 显示全部楼层

回复

使用道具举报送花

打卡等级：偶尔看看III
打卡总天数：42
最近打卡：2025-01-16 09:36:34

0 主题	16 回帖	820 积分

积分: 820

发表于 2022-12-31 16:58:22 来自手机 | 显示全部楼层

BAT需要独立的引脚供电，和VCC混在一起，增加5颗阻容，软件还更加复杂，硬件还更加费电，完全是简单的事情复杂化。

回复

使用道具举报送花

打卡等级：以坛为家III
打卡总天数：839
最近打卡：2026-05-10 09:12:52

已绑定手机

24 主题	147 回帖	2283 积分

积分: 2283

发表于 2024-11-13 19:41:37 | 显示全部楼层

R1和R2是负责什么的? 应该多大的阻值?

回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：277
最近打卡：2026-05-10 11:48:40

已绑定手机

17 主题	118 回帖	882 积分

积分: 882

发表于 2025-7-3 09:01:19 | 显示全部楼层

chint*** 发表于 2022-12-19 15:48
关于RTC的启用，MCU为什么不单独设置一个VBAT引脚，搞到外面挂好几个二极管来隔离电源，这样IO口与系统VCC ...

这样做的目的是不是为了适应各种条件的保护作用

回复

使用道具举报送花

打卡等级：初来乍到
打卡总天数：1
最近打卡：2025-12-13 20:52:11

0 主题	4 回帖	52 积分

积分: 52

发表于 2025-12-13 23:02:06 | 显示全部楼层

我都调试了5天了始终省电模式在100ua降不下来。

回复

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：403
最近打卡：2026-05-10 15:24:05

849 主题	1万回帖	2万积分

积分: 23234

发表于 2025-12-14 09:01:37 | 显示全部楼层

0.7uA, 省电模式，电流实际测试视频，8H8K64U - 电源/复位/省电模式/外部晶振/内部时钟/对外时钟输出/PLL-144MHz时钟国芯人工智能技术交流网站 - AI32位8051交流社区

0.4uA待机电流，15uA低功耗，郭天祥老师实战项目3超低功耗应用 - 郭天祥老师从51到32位51直播视频课程，实战项目专区，低功耗设计国芯人工智能技术交流网站 - AI32位8051交流社区

回复
