STC8H PWM 如何关闭--看这里 | 已解决

proe***

查找了STC论坛，都没有，解决这个问题。

如下方法也试了，没在成功


STC8H系列的高级PWM，连续输出0或1有2种方法（以PWM1P为例）：

1、使用PWMx_ENO禁止输出PWM，对应IO成为普通IO，禁止PWM输出后，由这个IO直接输出高或低电平。
  PWMA_ENO |= 0x01;   // 允许PWM1P输出
  delay_ms(5);        // P1.0输出PWM 5ms
  P10 = 1;            // P1.0输出高电平
  PWMA_ENO &= ~0x01;  // 关闭PWM输出
  delay_ms(5);        // P1.0输出高电平5ms

  PWMA_ENO |= 0x01;   // 允许PWM1P输出
  delay_ms(5);        // P1.0输出PWM 5ms
  P10 = 0;            // P1.0输出低电平
  PWMA_ENO &= ~0x01;  // 关闭PWM输出
  delay_ms(5);        // P1.0输出高电平5ms

2、设置PWMx_CCMRn，强制PWM输出有效（高）电平/无效（低）电平。
  PWMA_CCMR1 = (PWMA_CCMR1 & ~0x70) | 0x60;  // PWM正常输出
  delay_ms(5);                               // PWM输出5ms
  PWMA_CCMR1 = (PWMA_CCMR1 & ~0x70) | 0x40;  // 强制PWM输出无效（低）电平
  delay_ms(5);                               // PWM输出低电平5ms
  PWMA_CCMR1 = (PWMA_CCMR1 & ~0x70) | 0x60;  // PWM正常输出
  delay_ms(5);                               // PWM输出5ms
  PWMA_CCMR1 = (PWMA_CCMR1 & ~0x70) | 0x50;  //强制PWM输出有效（高）电平
  delay_ms(5);                               // PWM输出高电平5ms





后来与STC的陈工联系，与     PWMB_ENO设置时扩展寄存器访问使能开了没有  有关。



                if(DR_Flag)
                {
                                DR_Flag = 0;
                                P_SW2 |= 0x80;
                                PWMB_ENO |= ENO8P; //使能输出
                                P_SW2 &= 0x7f;
                }
                else
                {
                                DR_Flag = 1;
                                P_SW2 |= 0x80;
                                PWMB_ENO &= ~ENO8P; //禁止输出
                                P_SW2 &= 0x7f;
                                P34 = 0; //输出低电平
                }



就是操作PWMB_ENO时都要打开SW2高8位。


实测可行

kk***

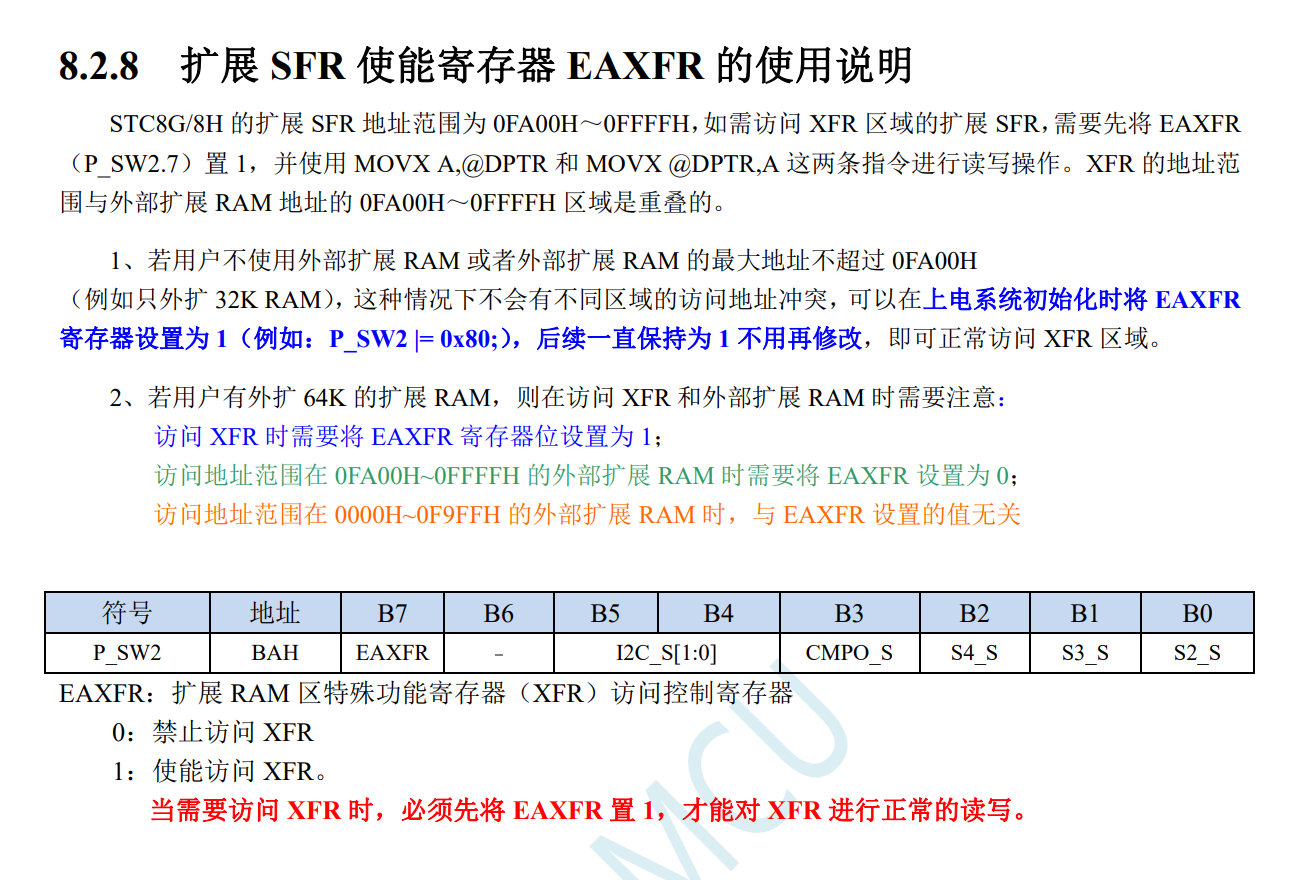

没有冲突时建议保持EAXFR为1

梁***

访问位于xdata的扩展寄存器，一定要先设置 P_SW2 |= 0x80;
设置之后，不用清0，后面也不需要重复设置。

lzz***

P_SW2 这个东西会产生很多问题   我开始也按照手册打开--配置---关闭    有一次调试失败找了好几天都没找到原因    最后发现是别任务的地方把这个P_SW2 关闭了   造成改寄存器失败造成问题    后来我干脆打开就不关闭了    具体的存储区域也没研究估计一般不会用到吧

梁***

lzz*** 发表于 2023-8-21 21:57
P_SW2 这个东西会产生很多问题   我开始也按照手册打开--配置---关闭    有一次调试失败找了好几天都没找到 ...

打开不用关闭，不会有问题的。
