老梁示波器到手体验

单片*** · 发表于 2023-7-8 18:03:13

到手直接官方下载Demo测试

首先是方波测试

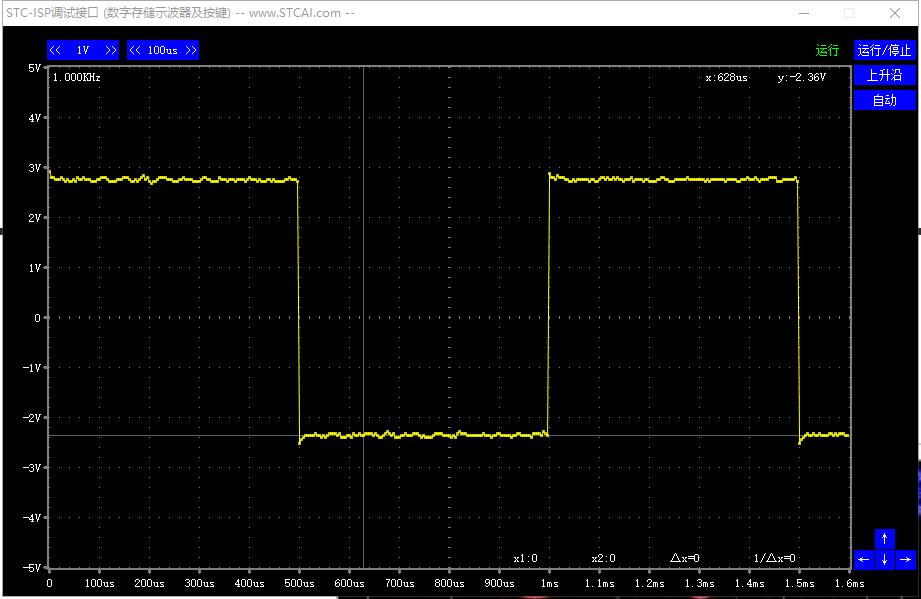

接通时的样子

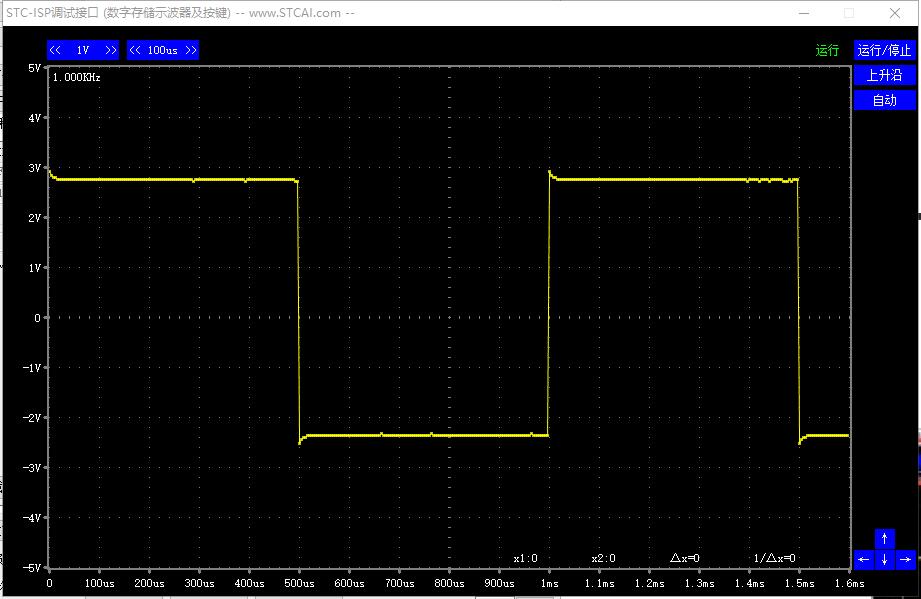

调节电容后1：过度

调节电容后2：感觉正好的状态

调节过程中发现一个现象，螺丝刀在电容上时，平行的线会上线抖动，手越靠下抖的越厉害，所以看实际的效果得拿开螺丝刀

接着就是正弦波

接上效果就刚刚好

差生工具多，又得到一个好的学习工具了

单片*** · 发表于 2023-7-8 18:06:07

本帖最后由电子爱好者于 2023-7-10 16:39 编辑

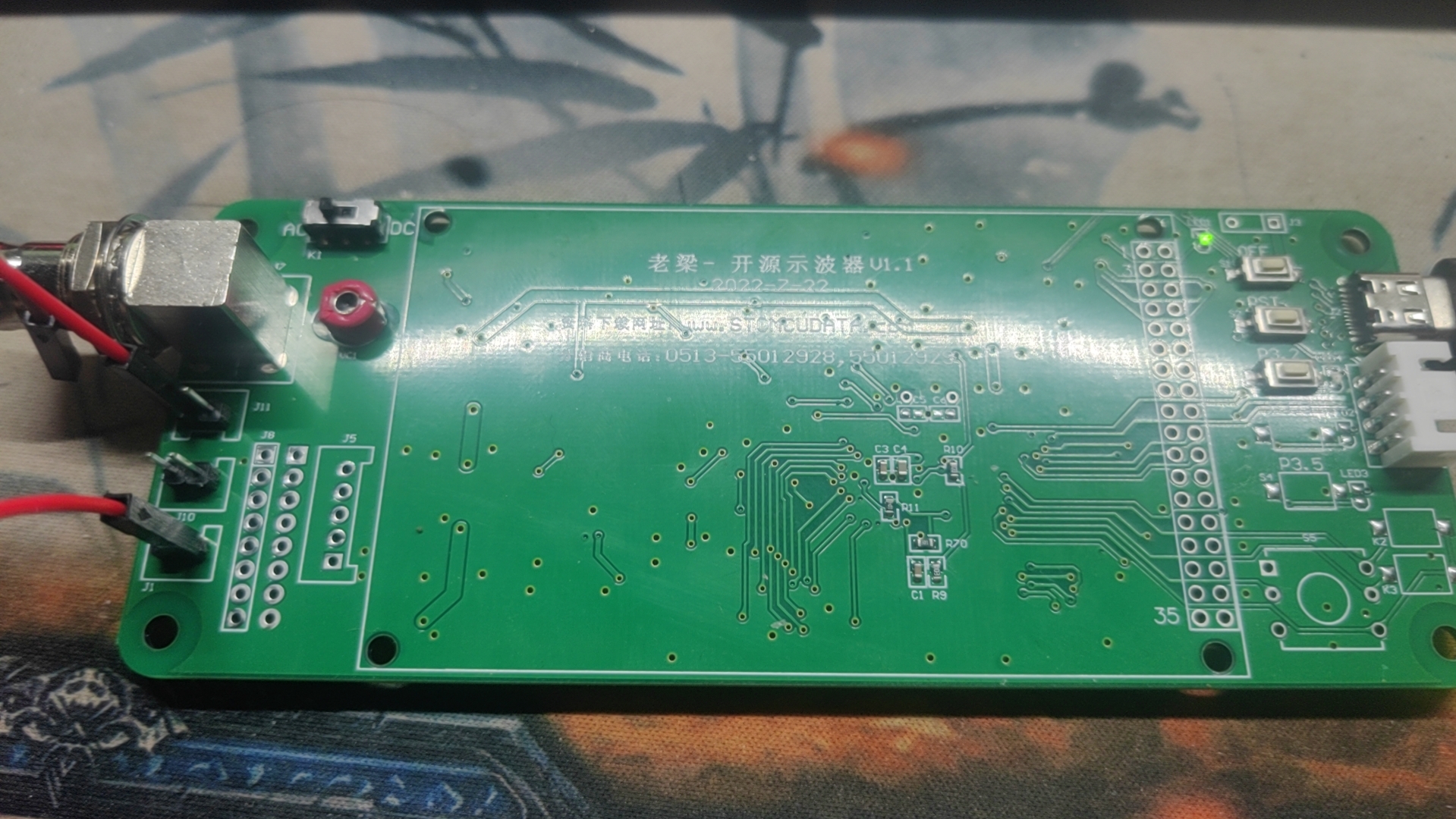

手里本来有一个4.3寸，本来想装上去试试的，结果发现引脚数量和线序都不一样，哎

，只能准确再去买一个3.5的吧

单片*** · 发表于 2023-7-8 18:22:44

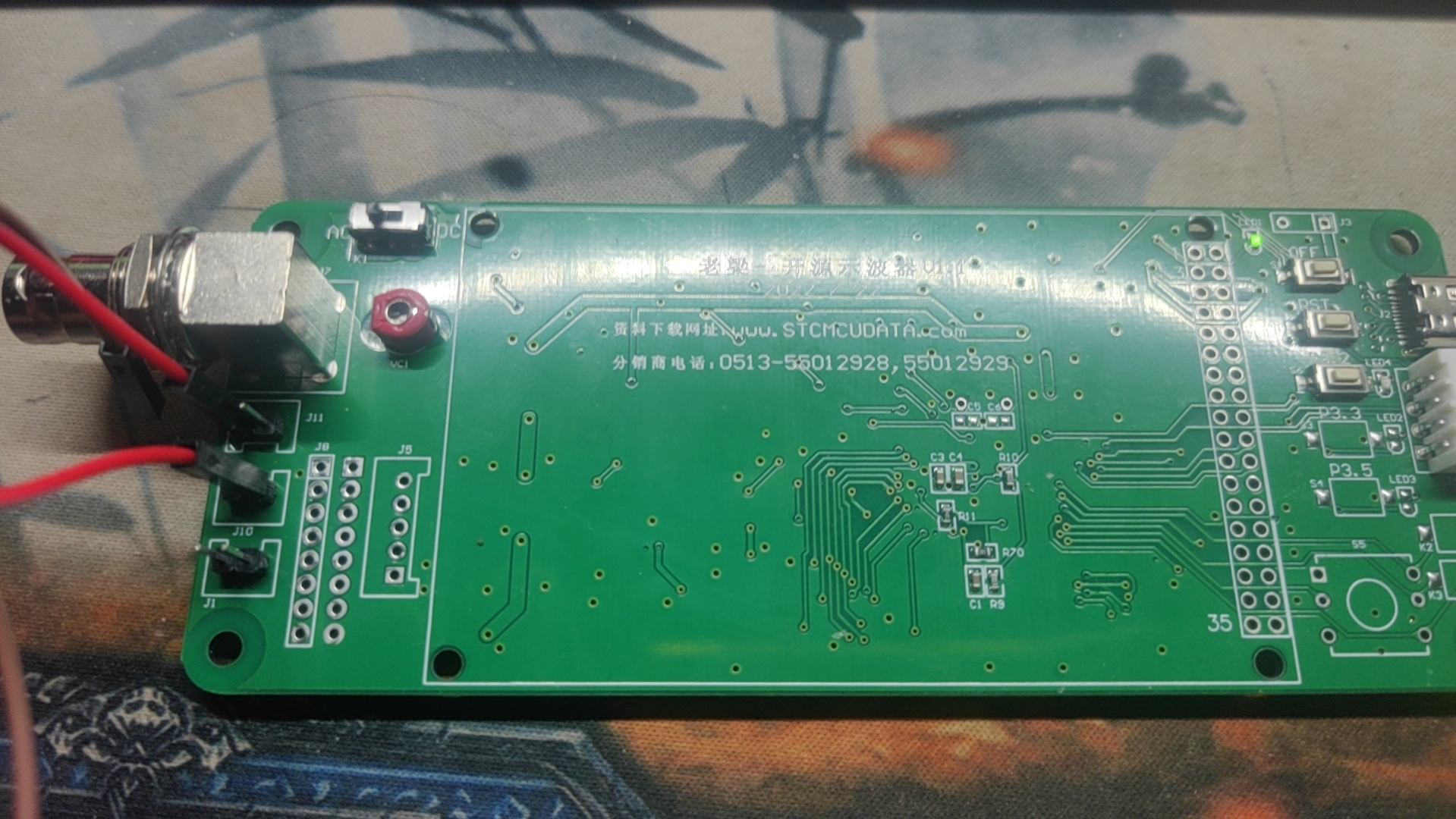

杜邦线测试完成，用探针更方便

芯*** · 发表于 2023-7-10 08:50:34

感谢楼主的分享

单片*** · 发表于 2023-7-10 09:04:28

STC芯*** 发表于 2023-7-10 08:50
感谢楼主的分享

谢谢STC的支持，感谢石经理

大刀*** · 发表于 2023-7-10 11:10:33

梁*** · 发表于 2023-7-20 14:04:18

感谢测试！
调节过程中发现一个现象，螺丝刀在电容上时，平行的线会上线抖动，手越靠下抖的越厉害，所以看实际的效果得拿开螺丝刀
这是因为微调电容的动片就是电容的一个极，螺丝刀接触之后，干扰加到信号里了，输入电阻1M的。

STC*** · 发表于 2023-12-10 14:26:47

STC*** · 发表于 2023-12-10 14:50:27

ruibaiyi 发表于 2023-12-10 14:26

抱歉啊我有什么可以帮助的吗

梁*** · 发表于 2023-12-19 10:57:06

sunca*** 发表于 2023-12-15 08:47
稳定性如何？最高能测量多少频率的？是否可用于更高频率的单片机上？
