关于示波器最小输入电压的问题

一束光***

STC的开源示波器最小输入电压是多少，能否分辨出20mv——50mv的交流电压信号。
想用于传感器的检测，传感器变比为600A/1V（穿心式），一次电压给20A，二次输出0.0333V（有效值）。

梁***

STC的开源示波器最小输入电压是50mV/DIV，即一大格对应50mV。你的互感器量程很大，20A才是600A的1/30，所以输出电压会比较小，33mV还是可以看出来的。
我经常用30A或60A的互感器，则灵敏度大得多，0.5A以上就很容易看出来。

一束光***

梁*** 发表于 2023-7-20 14:08
STC的开源示波器最小输入电压是50mV/DIV，即一大格对应50mV。你的互感器量程很大，20A才是600A的1/30，所以 ...

谢谢，准备买回来一个试验一下。

一束光***

梁*** 发表于 2023-7-20 14:08
STC的开源示波器最小输入电压是50mV/DIV，即一大格对应50mV。你的互感器量程很大，20A才是600A的1/30，所以 ...

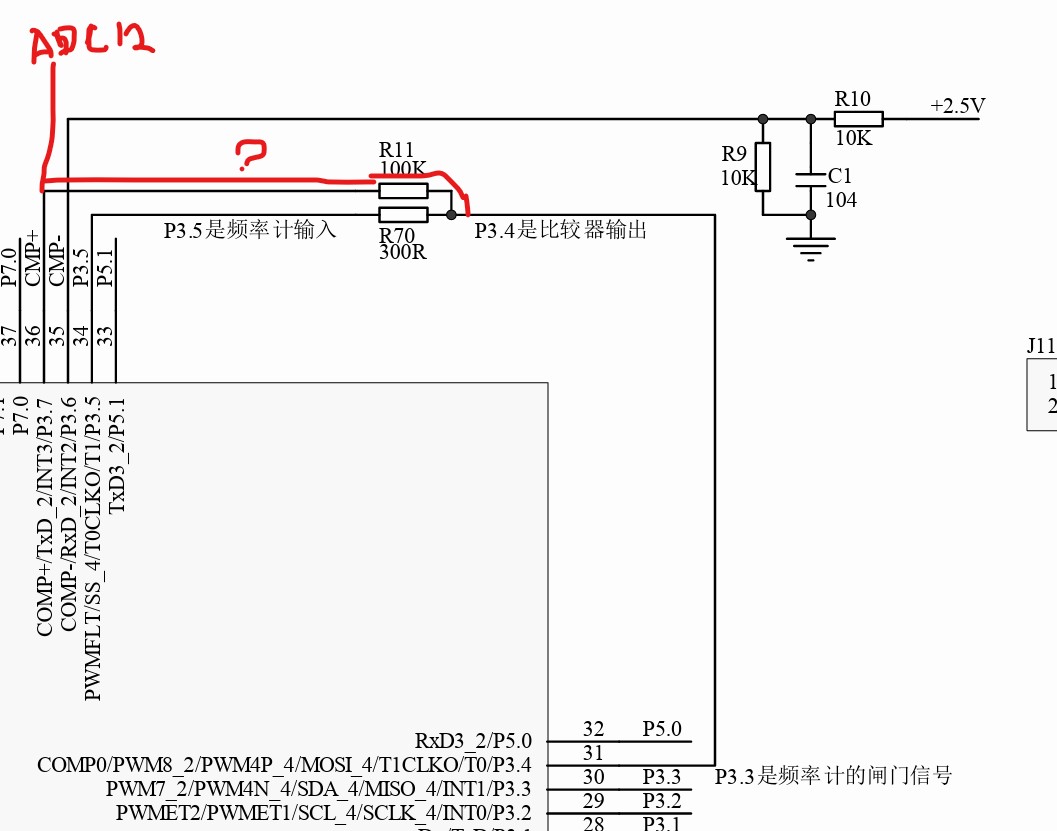

你好梁工，示波器上的这个比较器的使用，线路图看的不明白。比较器CMP+接运放的输出，但为什么CMP+引脚由外接100K电阻与P3.4比较器的输出连接在一起。如果我用外部运放做一个比较电路可否直接连接到P3.5（T1）计数。

第二，我设计了一个双通道的示波器输入电路，stc32g资源是否足够，主要测试工频电流信号代购500mV—6.5V。图纸还没有完工，希望您能看一下哪些需要进行修改的。谢谢

梁***

一束光*** 发表于 2023-12-5 00:09
你好梁工，示波器上的这个比较器的使用，线路图看的不明白。比较器CMP+接运放的输出，但为什么CMP+引脚由 ...

CMP+由外接100K电阻与P3.4比较器的输出连接在一起，是为了提供一点正反馈（得到施密特特性，避免同步受干扰。）。
双通道的话，2套完全一样的输入电路，但同步只有一个，可以使用原来的同步通道。双通道采样处理，则缓冲容量减半，最高采样速度减半。
另外，你两个运放负输入接电感的电路，看不明白你的意图。

一束光***

梁*** 发表于 2023-12-5 22:28
CMP+由外接100K电阻与P3.4比较器的输出连接在一起，是为了提供一点正反馈（得到施密特特性，避免同步受干 ...

您好，梁工
1.运放组成跟随电路，接入电感时为了抑制电压的波动，产生稳定的+2.5V和+1.25V。我的电源是由DC24V开关电源模块提供，线路板上是使用了XL1509转换成5V，怕纹波太大，所以在电压跟随电路上加入了电感。
2.当比较器输出为高电平或低电平时，CMP+也会随之变为高电平或低电平吗？这点实在想不明白，如果CMP+变为高电平（此时引脚电压为5V），CMP+又与运放的ADC输出相连接也会影响电压吗？可否具体讲解一下。
3.如果不使用mcu的比较器，如我发的图使用运放做成一个比较器，两个通道单独测量频率，然后接入MCU的计数器1和计数器2，使用2个定时器中断（定时1s，计算出脉冲个数）
4.我理解的“同步只有一个”的意思是，以通道1触发为基准（外部中断INT0），开始对1和2两个通道进行采样（包括频率）。
之前一直用stc的八脚mcu做一些通信和简单的数据显示模块，现在公司需要做一个测量电压工装，模电接触的不多，问的问题可能比较低级，还请多多包涵。谢谢啦。

梁***

1、运放这样用是错误的，会不正常的（电路原理错误），并且电感本身的噪声会非常大的。
2、CMPO串联100K给CMP+提供一个小的正反馈，输入为1K，正反馈串联100K，则正反馈电压为 5000/101=49.5mV，能抑制小于49.5mV的噪声的影响（可以网搜迟滞比较器的知识）。
3、一般示波器只测量触发通道的频率，如果你要检测两个通道的频率，则另外再用一个比较器来转换成方波信号送定时器计数。
4、测量电压用带12位ADC的型号，比如STC8A8K64D4、STC8H8K64U、STC8H3K64S4、STC8H1K08T、STC8H4K64TL、STC8H4K64TLCD等等。

一束光***

梁*** 发表于 2023-12-6 23:45
1、运放这样用是错误的，会不正常的（电路原理错误），并且电感本身的噪声会非常大的。
2、CMPO串联100K给C ...

谢谢梁工的耐心指导，这回明白了。回头还要补充模拟电路的知识。百度了一下滞回比较器，链接如下，也给其他初学模拟电路的朋友参考一下
电子设计教程29：滞回比较器（施密特触发器）-CSDN博客


内容简介：
为系统增加滞回控制，可以让系统对于微小变化不那么敏感，增强系统的抗干扰能力。本文讨论如何滞回比较器的原理。
单限比较器

  比较器一般来说只输出高低电平，如果运放用作比较器，则无需工作在线性区。由于运放自身放大倍数非常大，如果运放的同相输入端电压比反相输入端电压大，哪怕只大一点点，那么运放将输出最大电压值，对于“轨至轨”运放来说，这个最大电压值将接近电源电压Vcc；反之，如果运放的反相输入端比同相输入端大，那么运放将输出最小电压值，如果电源包含负电压，那么最小的电压值就是-Vcc，否则最小电压值就是0。有些电路会增加输出限压，限制最大值与最小值为某个特定数值。本节为了方便描述，将最大的输出电压写作Vcc，最小的输出电压写作-Vcc。
  我们可以将某一个输入端连接参考电压U_REF，另一端连接待测电压u_I，即可比较参考电压与待测电压的大小。参考电压就是输出电压由高电平变为低电平，或者由低电平变为高电平跃变的阈值。此电路只存在一个阈值电压，被称为单限比较器。


滞回比较器
  在单限比较器中，输入电压在阈值电压附近的任何微小变化，都会引起输出电压的跃变。不管这种微小变化是来源于输入电压还是来源于外部干扰。因此，虽然单限比较器很灵敏，但是抗干扰能力差。在单限比较器中加入正反馈，反相输入端接输入电压，可以做成滞回比较器。它具有惯性，看上去反应比较“慢”，对微小变化不敏感，有一定的抗干扰能力，因此称为滞回比较器。
  将运放用作滞回比较器时，可以看出没有负反馈，运放并不工作在线性区。输出电压跃变时，会经过线性区，正反馈加快了经过线性区速度。包含正反馈的比较器电路，也叫做施密特触发器（Schmitt trigger）。

一束光***

梁*** 发表于 2023-12-6 23:45
1、运放这样用是错误的，会不正常的（电路原理错误），并且电感本身的噪声会非常大的。
2、CMPO串联100K给C ...

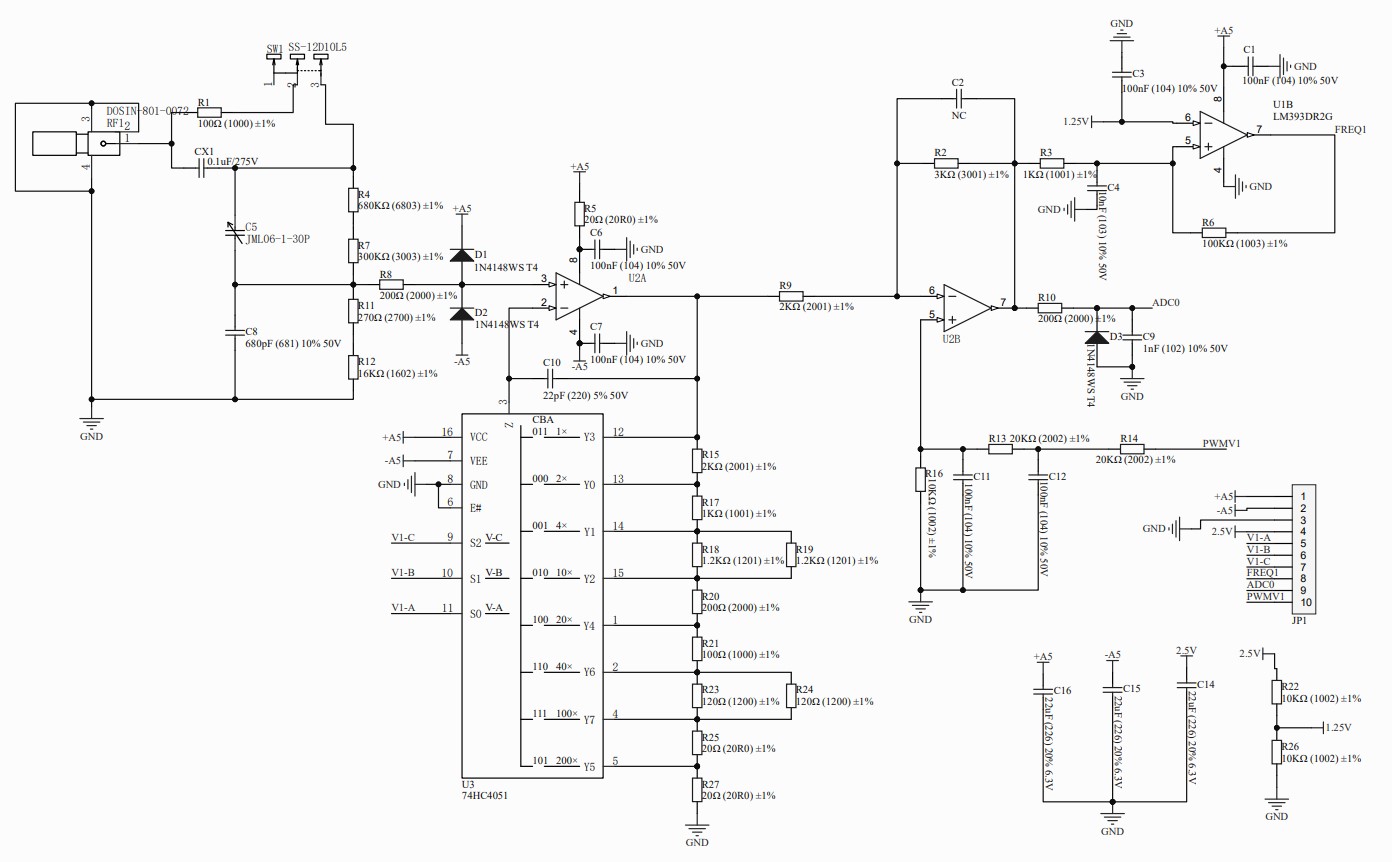

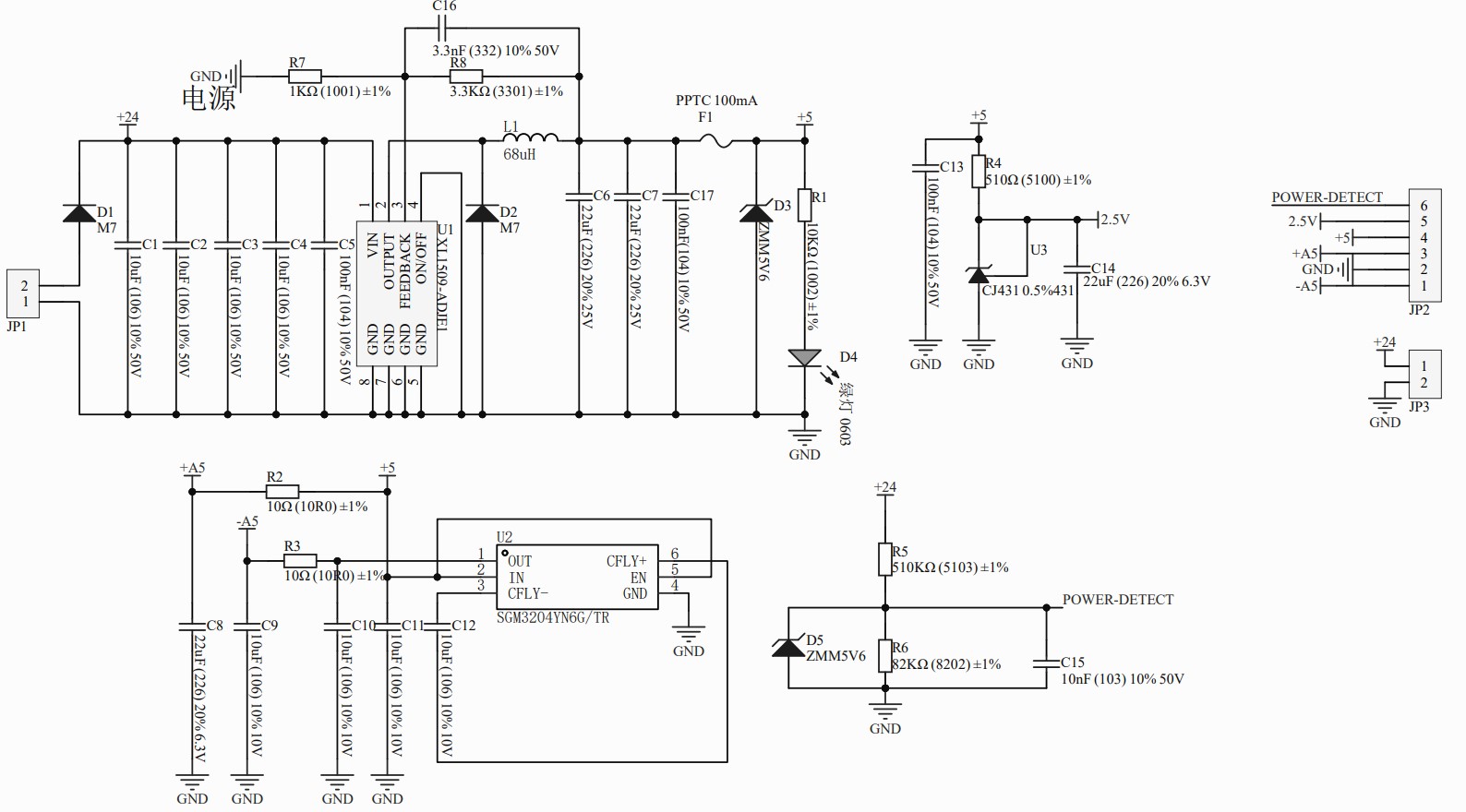

这个是根据实验箱的原理图重新设计的，将示波器那一部分摘了出来，准备做成独立小板子，测频那一部分使用了LM393比较器。电源是使用DC24V电源转DC5V，然后再转为-5V和2.5V基准电压，也做成独立板子。
想请梁工再指点一些看看原理图有没有问题。

梁***

一束光*** 发表于 2024-1-2 13:10
这个是根据实验箱的原理图重新设计的，将示波器那一部分摘了出来，准备做成独立小板子，测频那一部分使用 ...

开关电源不需要那么多输入输出电容，输入、输出用10uF陶瓷+220uF LOW ESR电解电容即可。
电感的续流二极管要用SS14(1N819)，不能用M7（1N4007）。
MCU有自带的比较器可以使用，不需要外挂LM393.
