8H/32G系列的PWM输出任意周期和任意占空比的波形

神*** · 发表于 2022-12-11 13:36:33

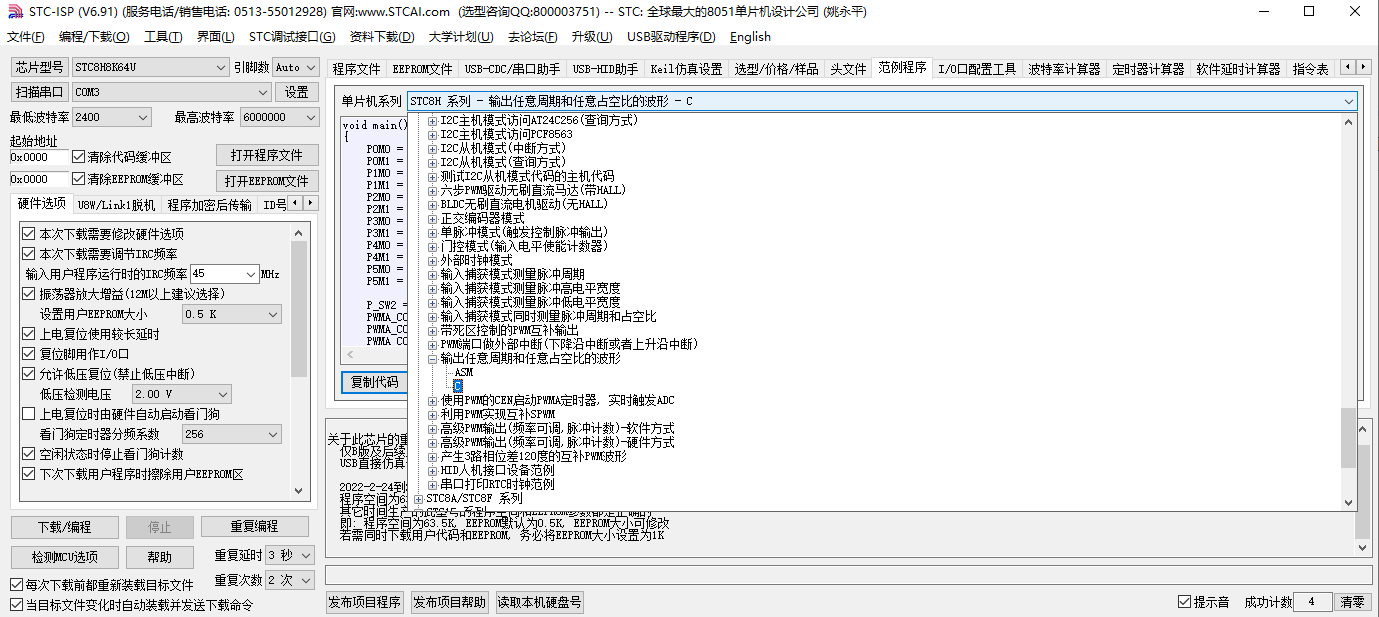

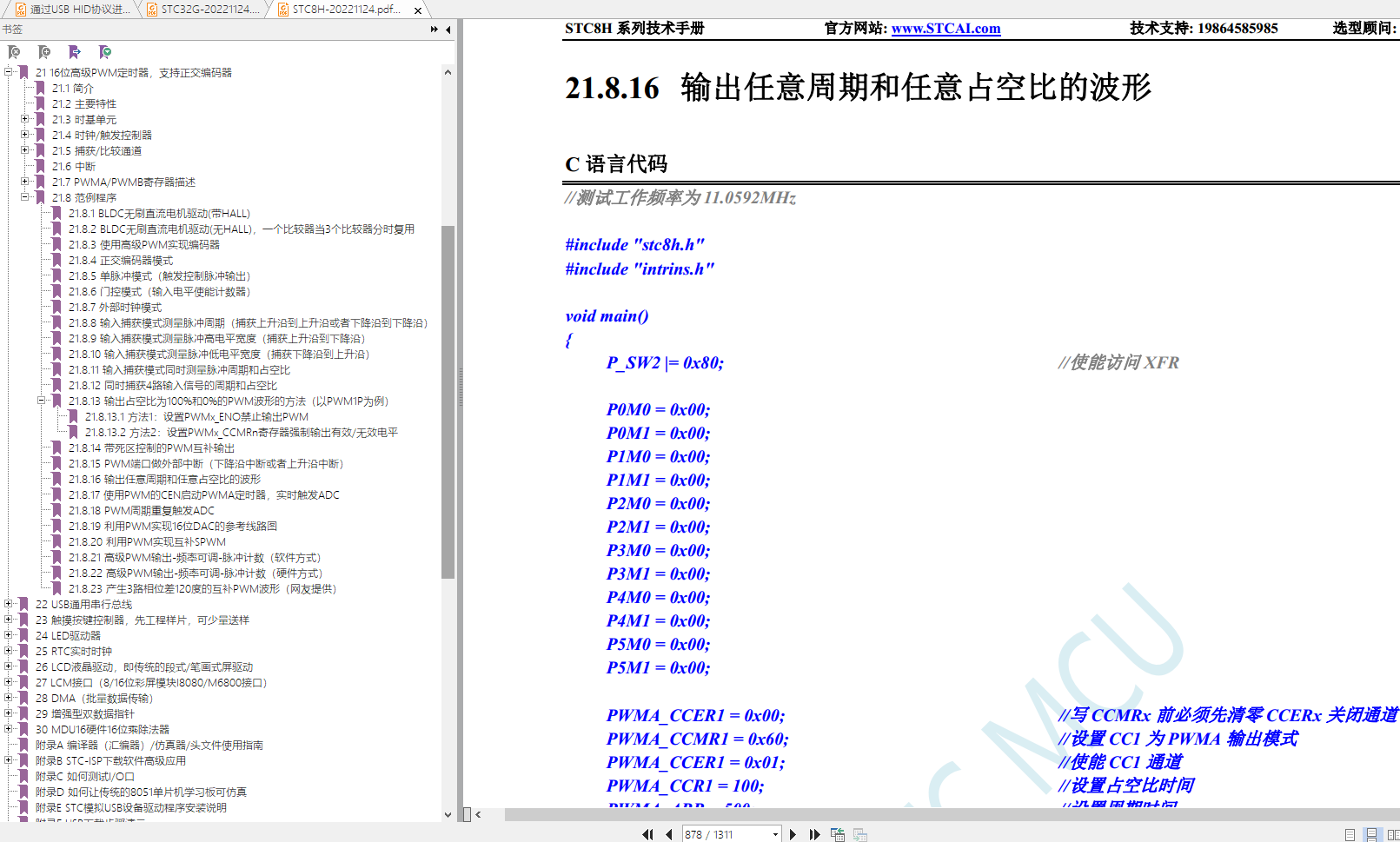

STC8H/STC32G的PWM输出任意周期和任意占空比的波形

神*** · 发表于 2022-12-11 13:38:19

神*** · 发表于 2022-12-15 08:07:59

这个16位高级PWM非常强悍，加上很多应用场景大家也是第一次用，
要彻底掌握，我们从0开始是花了 3个月 ~ 6个月，才完善了数据手册中那么多例程，
说1周从0到彻底掌握的，那是在装，吹水而已！
大家要有耐心，认真学习下，不懂就在这问，我们帮大家提供完善的局部程序

AI*** · 发表于 2023-1-7 13:52:08

你好，这个例程他没有设置pwm输出频率，所以导致这个例程周期最大设置65536，也就是最大周期是6ms，就没办法晚再增大周期了，想再延长周期就得，设置pwm输出频率，他的pwm周期就能继续加长了，是不是可以在这个例程上加入pwm输出频率的设置，让他更完美一点，我个人看法，刚入门的小白，可能有些说的不对，哈

神*** · 发表于 2023-1-7 13:56:54

AI*** · 发表于 2023-1-7 14:04:29

神*** 发表于 2023-1-7 13:56

PWMA_ARR,他最大只能赋值65536，pwm输出的周期是6ms，一旦这个数超过65536，周期就乱了，

AI*** · 发表于 2023-1-7 14:34:59

神*** 发表于 2023-1-7 13:56

PWMA_ARR,加PWMA_PSCR，才能做到任意周期的pwm输出。
PWMA_ARR最大就是65536，PWMA_PSCR可以把分母继续增大，
分母大了，频率就小了，
频率小了，周期就大了，
您看是这么个道理不，还是说，我漏看了例程里面的指令，

PWM输出频率＝
系统工作频率SYSclk/{(PWMx_PSCR + 1)× (PWMx_ARR + 1)}

fan*** · 发表于 2023-1-8 16:11:06

学习了

梁*** · 发表于 2023-1-9 11:52:04

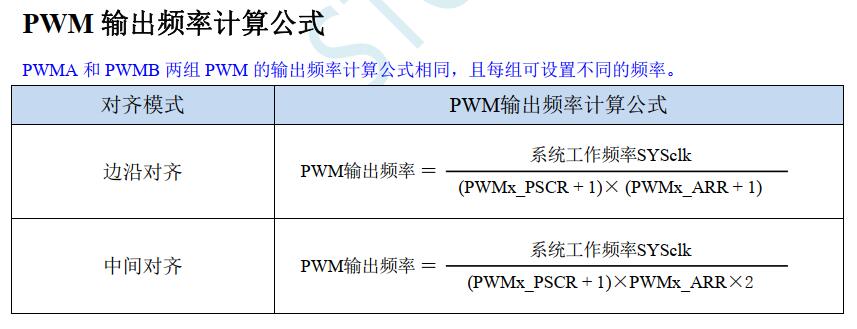

PWM输出频率：

所以输出最低的PWM频率是非常低的，跑35MHz最低可以到0.008Hz或0.004Hz。

qq6035*** · 发表于 2023-1-17 14:29:25

还好有范例和成型代码资源,这个PWM真的挺难的,我本就是半桶水之前用PCA还好现在高级PWM看都很难看懂哦,年后开始调STC8H的PWM,但愿顺利.
