关于stc32demo示例《74-MSC(Mass Storage Class)协议范例》源码解读和疑问

shis***

大家好这里是新人shisheng

知道stc单片机有集合了USB功能后就买了两片试试，效果还是很不错的，最开始还是用lib库，然后觉得限制有些大所以开始学USB协议研读USB的源码，用的是stc32单片机demo中的《74-MSC(Mass Storage Class)协议范例》
然后也是抽空注释了几天，大概把库函数的关键底层操作注释清晰了，后面更多的解读工作要求我要学会USB的各种协议，所以先把现在的工作结果放出来，给各位想学和正在学USB功能的同学减少一些工作量。

学习usb功能所需的前置知识点：
1.stc单片机USB模块相关寄存器和操作方法：在技术手册的25章《USB通用串行总线》，主要需要知道的几个知识点：

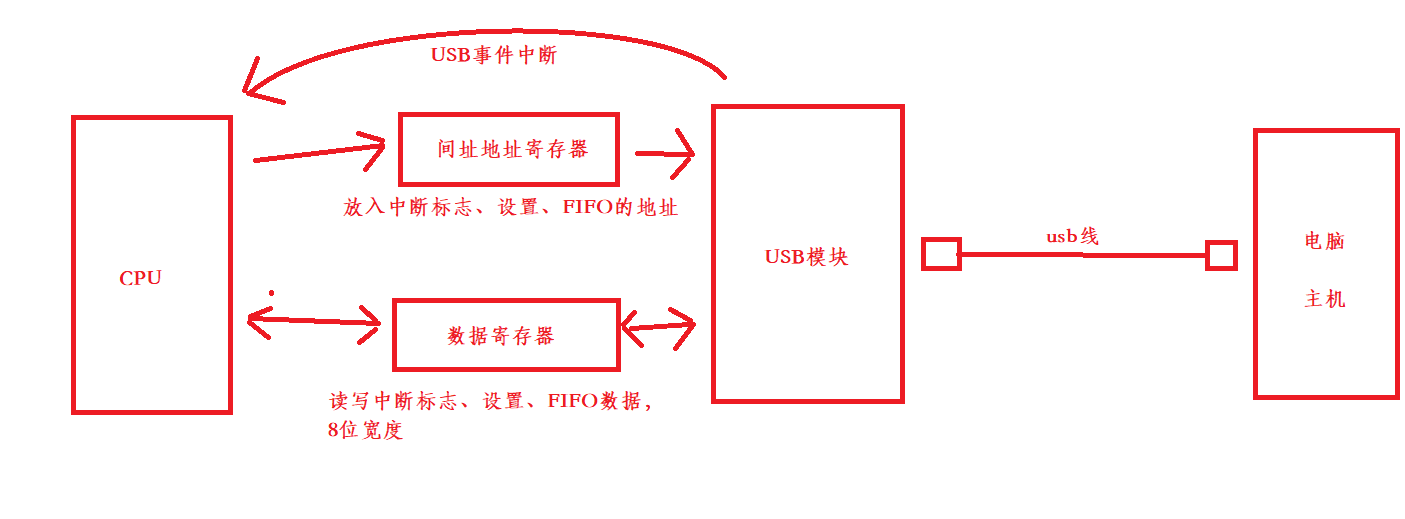

    ·单片机的USB是以一个模块的形式存在的，CPU主要通过操作间址地址寄存器和和数据寄存器实现cpu和USB模块的通信，所有数据包括读写寄存器值、USB接收发送数据，都是通过数据寄存器实现的，通过间址地址寄存器寻址，所以对USB模块的操作只有间址地址寄存器和数据寄存器两个操作窗口
    ·需要发送或者接收的数据，都需要先放到模块的FIFO中，或者从FIFO中读取，而数据发送的具体动作（添加数据帧头尾、同步帧、电平变化等）都在模块中实现，我们不需要考虑，只需要根据USB协议规则修改寄存器（其实在源代码中都写好了只要按规范调用就行），FIFO中的数据只是协议中的数据包，而不是完整的发送出去和接收进来的的电平变化
    ·USB功能代码的执行都在USB中断中进行的，所以在主函数中看不到，需要到usb.c的中断入口开始看起

2.USB数据包的构成、USB通讯原理、USB协议规范，USB各种类协议，是一个非常大的内容，各位同学可以去https://www.usbzh.com/article/detail-843.html学习，站长是一个非常友爱的人，感兴趣的可以进Q群技术交流，都是非常厉害的大佬们；USB协议部分主要需要知道的几个知识点：
    ·USB电平变化规则：了解差分信号、下拉电阻等存在的作用，USB传输中如何表示0和1
    ·USB通信中端口0固定是控制端口，不能传输主要数据（比如说往U盘复制的数据，是通过其他端口写进去的），主机想设置、轮询、广播、跟哪个端口通讯都会在端口0（控制端口）发送相关命令（令牌包），比如主机要给端口2发送或读取数据：是先端口0发送setup令牌包->端口0发送OUT令牌包->端口2发送数据包->端口0接收握手包
    ·每个端口都分IN端口和OUT端口，这里的IN、OUT是相对于主机而言的，所以单片机收到的数据其实是在OUT端口的FIFO中，要发送的数据是装填进IN端口的FIFO中，
    ·USB2.0包packet的组成：只要了解你在FIFO中拿到的只是数据包（packet content），而在这个数据包的前后还有附加的内容，这些是USB模块给你生成好的，在用示波器查看的时候可以认出来就行
    ·清楚传输管道、事务、packet包、令牌包、数据包、握手包之间的关系：数据在管道中传输，令牌等包加上头尾的帧内容叫做packet包，事务是令牌数据等包的顺序组合，事务不能被打断
    ·了解USB令牌包、数据包、握手包：令牌包固定是主机发给设备，数据包是实际数据传输部分，握手包方向跟数据包方向相反
    ·USB标准请求（可以认为就是setup类型数据包）、标准请求的数据结构、如果想开发USB设备，这个是一定要啃透的，学习链接：https://www.usbzh.com/article/detail-417.html
    ·USB各种类协议（比如MSC、HID类）建议先从MSC学起，再学HID，是很常用的两种类型


以下是MSC范例的简单讲解，详细的大家可以下载带注释的工程看看:

1.程序初始化

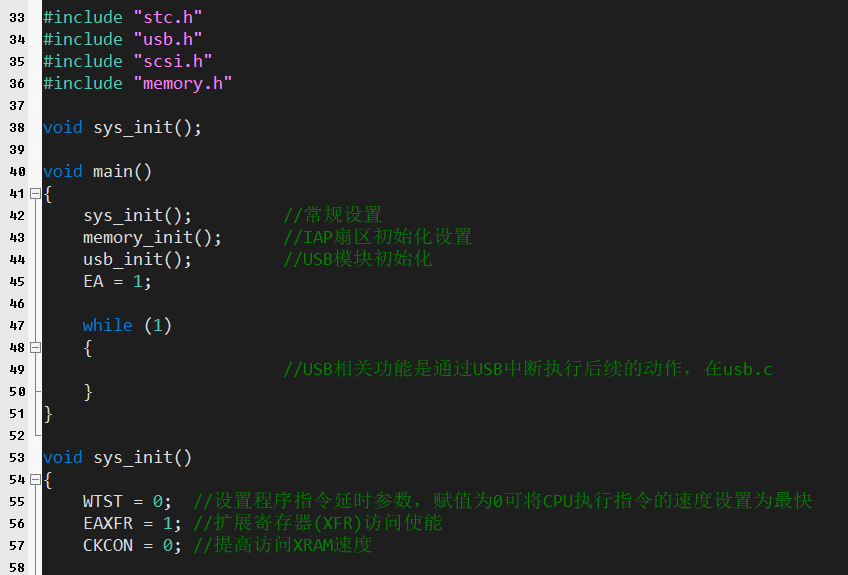

    主要初始化IO口、EEPROM的IAP配置、USB模块初始化，可以看见主程序中是没有任何代码的，因为USB的代码全部都在USB中断中执行，也就是说在设备插入主机后会非常频繁的进出USB中断，这点在写用户程序时要注意中断嵌套、特别是总中断开关的操作

2.USB中断的进入

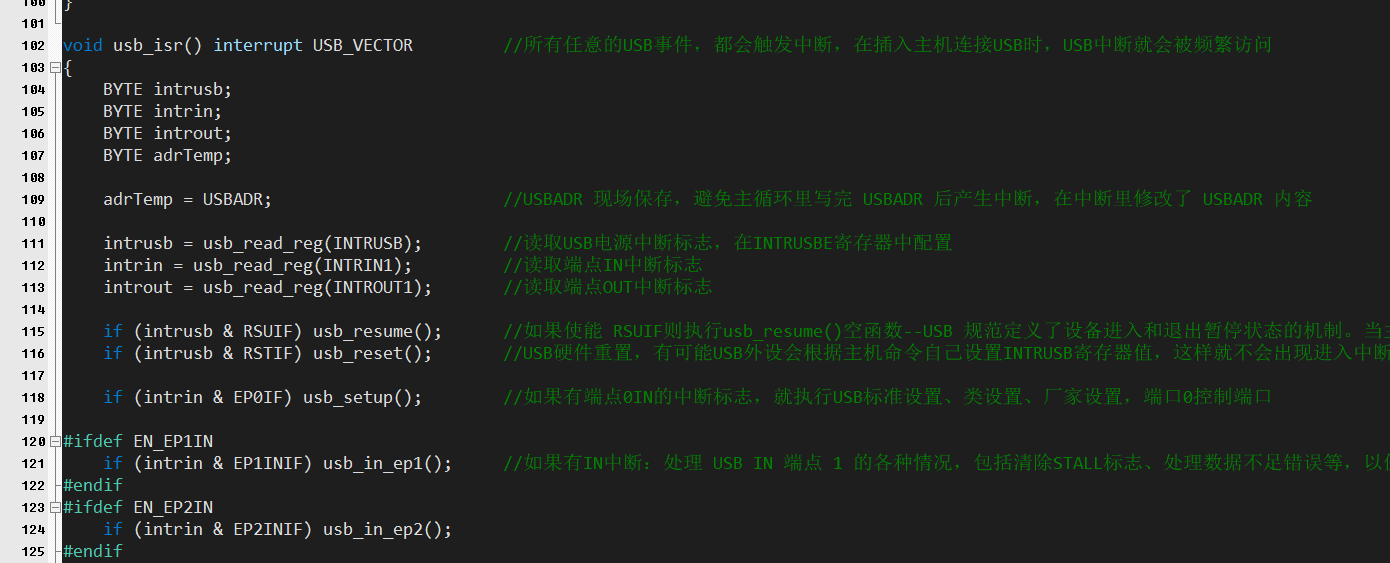

    所有的USB事件都会进入USB中断，具体是哪些USB事件，是需要软件自己查寄存器确认的，这里首先要注意，USB的中断寄存器设置有两种，一种是中断设置位（是用户在写程序时，需不需要用这个中断），一种是中断允许位（中断产生后，软件查询是不是这个产生中断），USB的中断种类是特别多的，一次USB中断事件中不一定只有一种中断，有可能有多个中断被置1，都需要软件轮询并执行相应操作。
    在这个代码中可以看见中断产生后会首先保存USB现场，读取保存各种中断，然后根据USB设备的状态和中断类型，会执行各种操作，在接入电脑的一瞬间，首先执行的是usb_setup()函数，单片机将自己的USB设置、类型告知主机，并完成初始化、地址分配
    考虑到USB模块的操作窗口小，中断中有大量的判断语句，我觉得stc单片机的USB带宽是非常有限的，而实际上也是，单文件的拷贝，在批量传输下速度还是可以接受的，但在多文件拷贝中会有大量的修改操作，速度会变得特别慢

3.usb_setup函数的进入

    注意setup函数的进入是寄存器中usb中断标志决定的！也就是发生了主机发送了令牌包，模块解码配置好而确定的

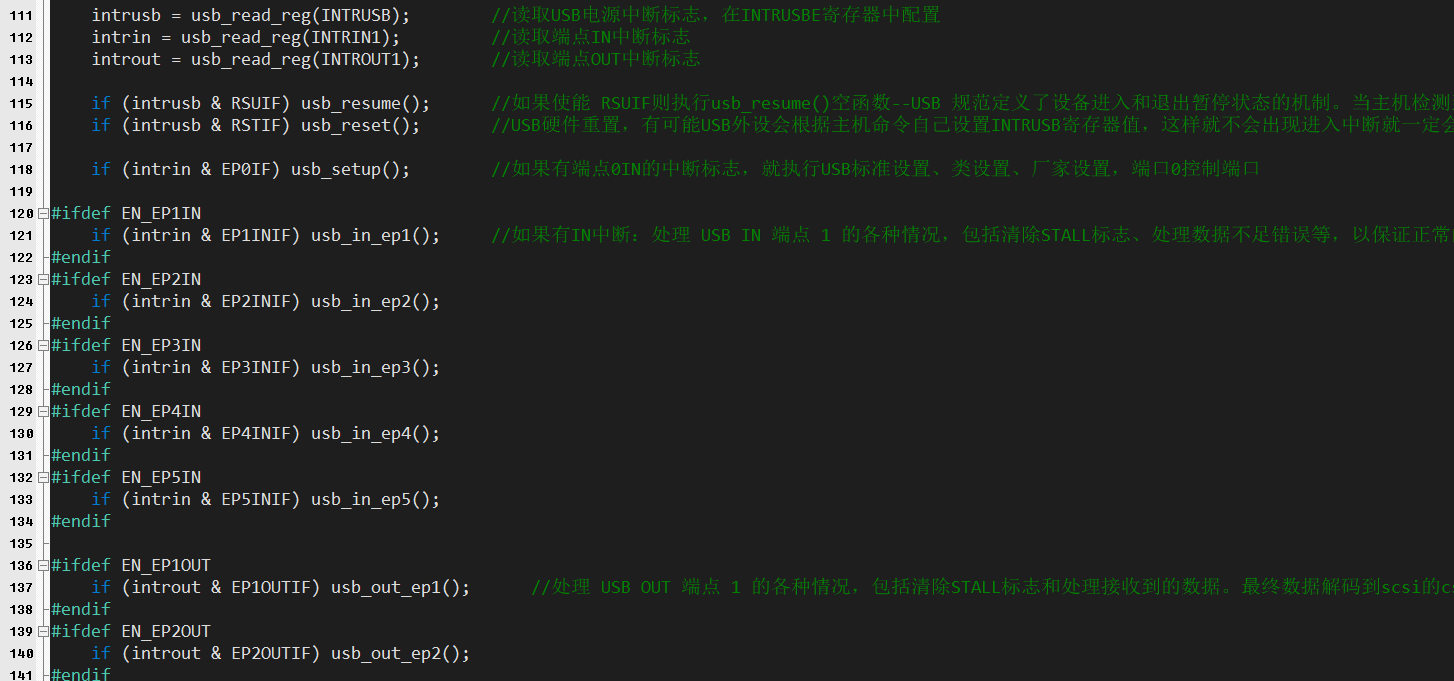

    在switch函数之前只是常规的中断后状态重置动作，switch后才开始是接受到的数据包的解码动作，要注意的是，我们在FIFO拷贝下来的数据其实是usb传输中的第二个包，也就是setup令牌包后面跟着的DATA0包，这里我把这个DATA0包称做setup类型数据包，因为这个包一定要接着setup令牌包后面，且存放到哪个端口里，也是setup令牌包确定的，这里可以认为，接受到的令牌包在usb模块里面就解码完成了，根据setup令牌包配置了一些寄存器，并指明后续数据包存放的端口号

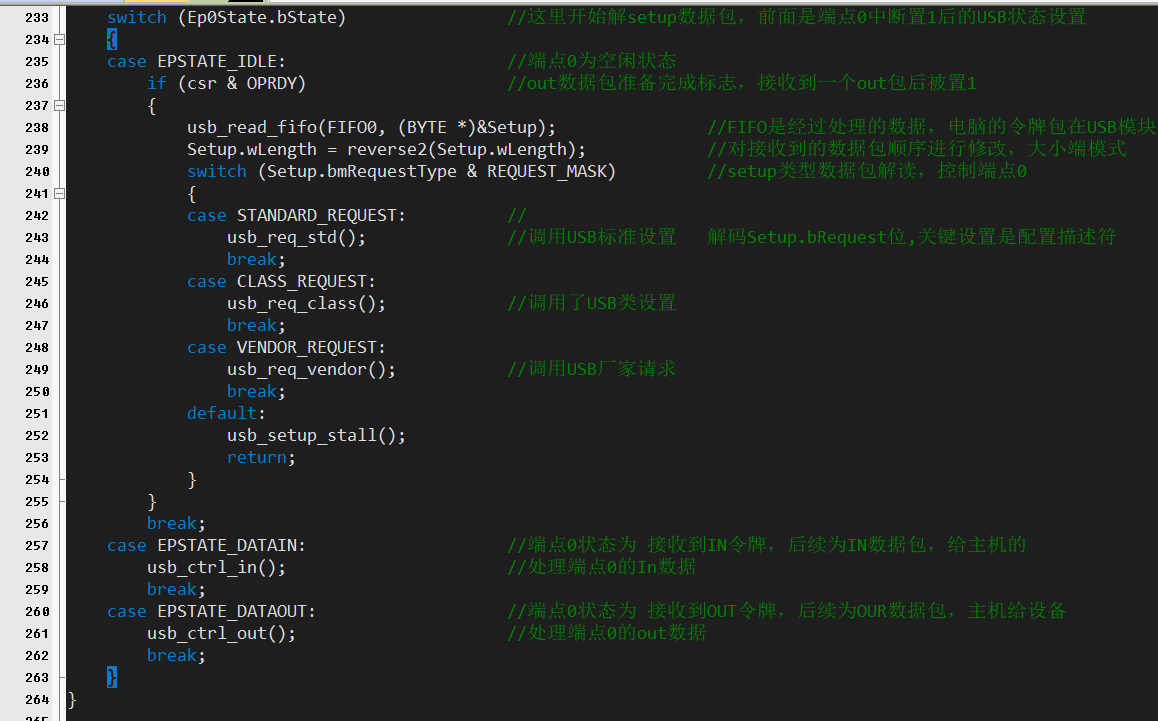

    setup函数进入后关键动作就是解码setup包并将usb标准设置、类设置厂家请求返回给主机，也就是图片中的usb_req_std();usb_req_class();usb_req_vendor();函数，这里的知识点涉及到usb各种协议，暂时不讲解，我也没学清楚，就大家结合链接自行学习吧，代码里面也是有注释的。
    这里就当作完成了usb_setup函数并跳出，这样就完成了一次USB中断，完成了USB插入主机并进行配置的一小部分，这个过程会持续好几轮，直至完成初始化和地址分配

4.第二轮USB中断的进入
    这里我们先认为USB的配置都完成了并分配了地址，开始进行设备的主要工作，比如MSC设备就变成了U盘，HID设备就变成了鼠标键盘其他的


    还是从中断入口看起，以MSC设备U盘为例子，在这里发送过来的OUT/IN令牌包已经完成解码了，并将相应端口的中断标志置1（在stc技术文档中叫做允许位），在这里因为已经设置好了MSC传输端口是端口1（可以看usb_desc.c里面配置描述符）主机发送OUT令牌包会指明向端口1发送数据，所以这里端口1的OUT中断允许位会被置1，进入usb_out_ep1()函数。

    进入usb_out_ep1()函数后进入scsi_process()，这是一种储存设备的通讯协议，在这里面进行解码，最终调用memory.c中的函数，将后续数据包的内容写到EEPROM中，至此完成了U盘插入到主机识别、写入数据的所有动作，协议这些我没学透就不讲解了

关于读《74-MSC(Mass Storage Class)协议范例》源码中遇到的问题和疑问
1.USB.c中函数void usb_out_ep3()函数索引值可能错误：
   在USB.c中函数void usb_out_ep3()函数的INDEX、Buffer的索引值为2，值应该是写错了应该是3，因为这个值是端口号的索引值，这样会导致使用端口3会和端口2冲突，我在源代码中没有修改，不知道还有没有其他关联的代码，希望官方完善一下

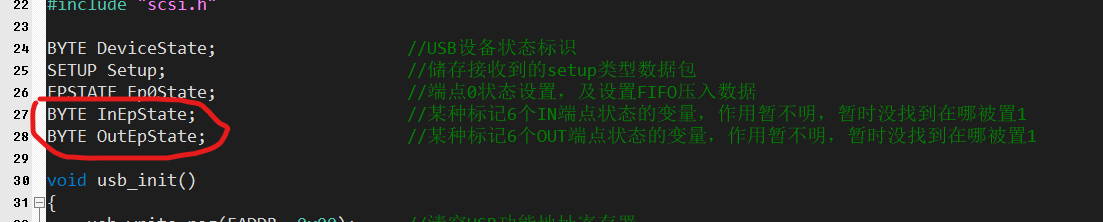

2.usb.c中BYTE InEpState、BYTE OutEpState两个变量的作用不太清楚
BYTE InEpState、BYTE OutEpState这两个变量只在初始化、和初始化命令中使用到，其次就是某些端口中断中作为if判断语句的条件被使用，但是在哪里被修改却没有找到，大概可以看出是用来保存各个端口状态的变量

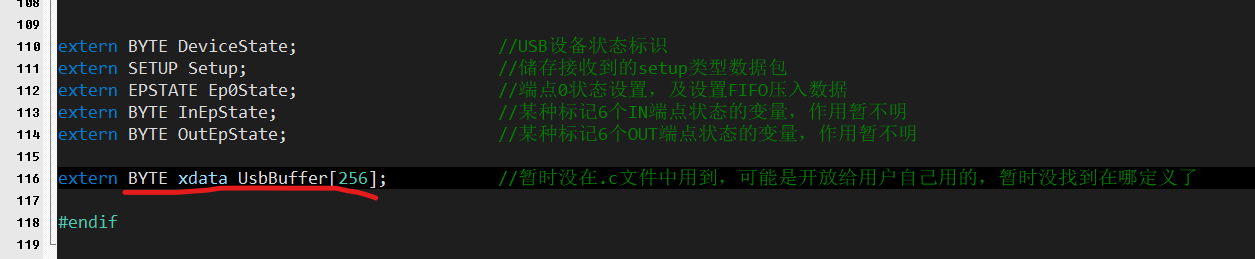

3.usb.h中外部声明变量UsbBuffer[256]没看到实际定义
也没看到在哪里用到，用途不明，可能是给用户使用的？


4.usb_desc.c中的PACKET0、PACKET1两个包的用途不清楚
   大概可以看出是1个数据0数据包和数据1数据包，但是在很多地方被用到，比如说获取最大逻辑储存单元数命令的回复、主机向设备接收者、接口接收者发送有效数据时的回复，没有明确的用途，这里猜测是通讯协议中常用的两种类型所以定义出来简化使用，


希望有大佬可以解惑[感谢][感谢]

这个源码解读工作暂时到此，大家可以跟着代码运行顺序读下去，结合着注释大概能知道整个USB功能的运行模式
源码中有很多地方可以完善的，比如像端点OUT中断中需要修改源码才能实现端点处理数据的功能、PACKET0、PACKET1包的用途等，如果可以修改代码将这些解耦出来，那么源码就真的不用动了，只要按需求设置各种描述符、写数据处理的实现函数就可以实现很灵活的USB功能了
