一、前言
  看到STC最新推出了一个USB转双串口的神器，不仅可以做最小系统板，还能做下载器，甚至原理图和程序均开源了，
在官网https://stcai.com/hxgnsyb就可以下载，具体如下

  当然我也是迫不及待的入手了一个，为了图方便，我直接某宝上特价十块钱左右的价格就卖到了！！！回来实测了下可以轻轻松松实现4M以上的串口通信！当然作为一个资深的点灯工程师，新拿到个板子我们还是以点灯为主，具体的效果见最前面的视频，这里先把源代码上传，见附件，感兴趣的盆友们可以下载下来自己试试。

二、实现原理

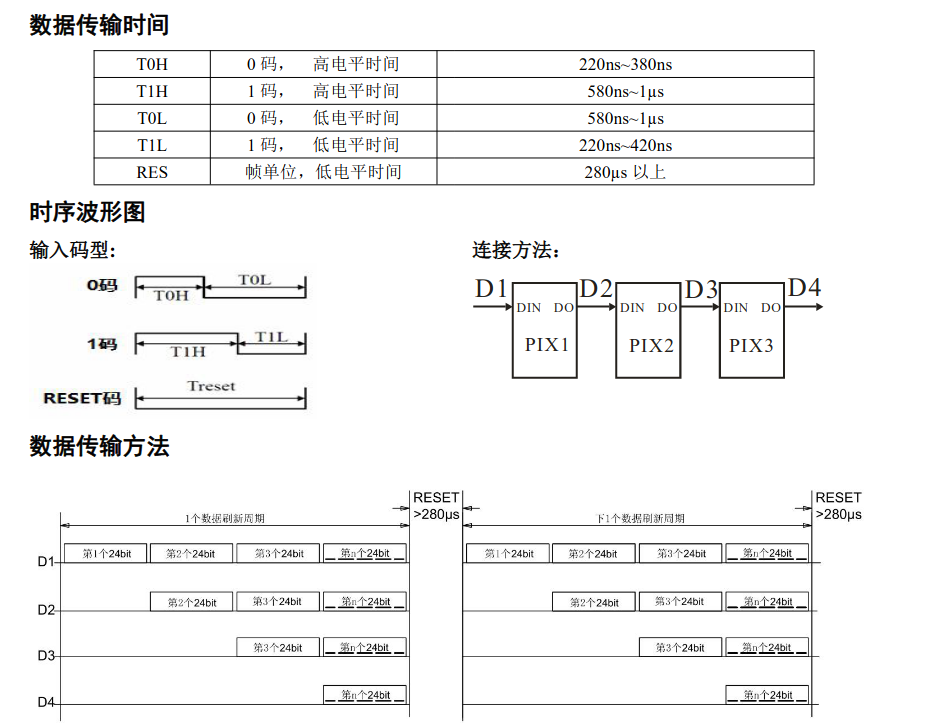

  这里简要分析一下实现过程，已知WS2812的驱动时序如下：

  可以看到上图中，驱动一个灯需要24个0码或者1码，一个0码或者1码都包含一段高电平和低电平，且1个码的高电平和低电平时间相加为1.1us±300ns，当然这种时序我们完全可以用IO口模拟实现，不过这里我们可以尝试用SPI驱动。

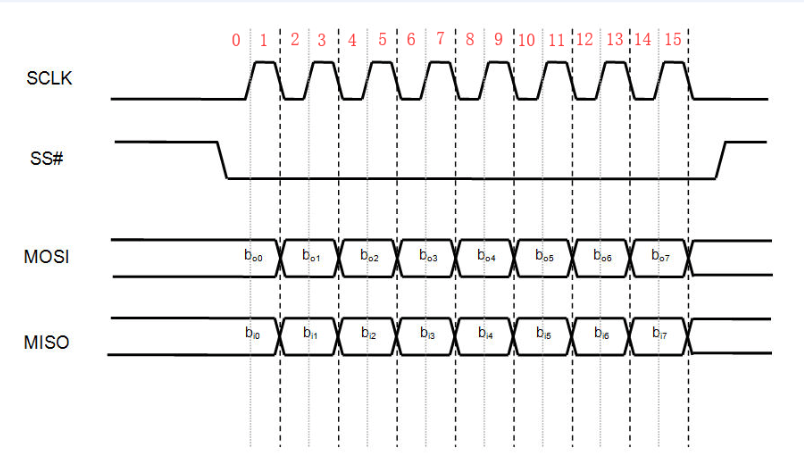

  标准的SPI协议如上图所示，有SCLK,SS,MOSI和MISO四个引脚，首先排除SS这个片选引脚，其次SCLK只能发时钟信号，离我们的一个高点平，一个低电平有点区别，暂时放弃，那MOSI刚好作为一个输出引脚，且输出的脉冲宽度可控，我们就可以选择他作为输出来实现我们的时序模拟。

  配合我们的示波器，我们在44.2368的IRC时钟之下，发出的0码和1码分别如下图所示：

  可以看到DATA引脚上（这里是P13引脚）输出的0码的总时间约为1.22us，正脉宽约为280ns，负脉宽约为935ns；0码的总时间约为1.19us，正脉宽约为749ns，负脉宽约为442ns。完全符合我们的驱动时序，所以SPI驱动可行。详细代码可以直接下载附件查看，有用或者好用的话希望小伙伴们可以在帖子下面留言点赞，这里就不详细展开了，要是小伙伴们实在需要的话我单独开一贴讲讲代码~

神***

帮评估下这位新人，提出的方案有无实际价值

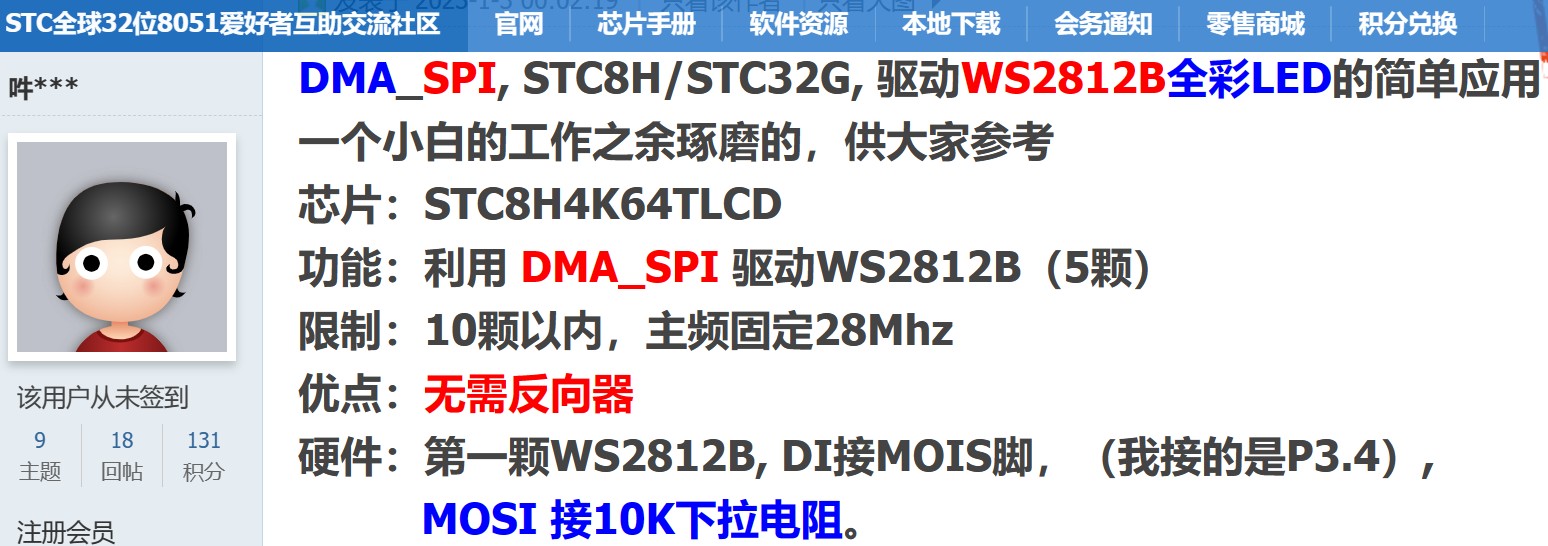

DMA_SPI驱动WS2812B全彩LED的简单应用 - DMA: 支持4组串口,3组SPI,I2C,TFT-i8080/M6800,ADC - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)
