辛苦费2000元，LCR电桥@Ai8051U实现，谁移植成功许老师12C5A60S2实现的这个电桥

神***

有开源参考程序文件，立创开源：
LCR测量@Ai8051U, 参考 许老师 12C5A60S2电桥原创
用管脚兼容的 Ai8051U 实现后开源，辛苦费 RMB2000

Ai8051U-LQFP48，RMB1.9

USB 型 32位 8051，1T 8051，支持32位8051指令集和8位8051指令集

比普通32位机强太多的地方：

1，  Ai8051U有TFPU@120MHz, 算力强, uS级硬件三角函数/浮点运算器；

2，  Ai8051U的抗干扰强；12位ADC全新设计更精准，轨到轨比较器

3，  Ai8051U内置专业级复位电路，彻底省外部复位；

4，  Ai8051U的内部高可靠时钟完全满足串口通信要求，4组高速串口；

5，  Ai8051U有QSPI读Flash，直送i8080/M6800-TFT接口，视频级刷彩屏，C8T6没有；

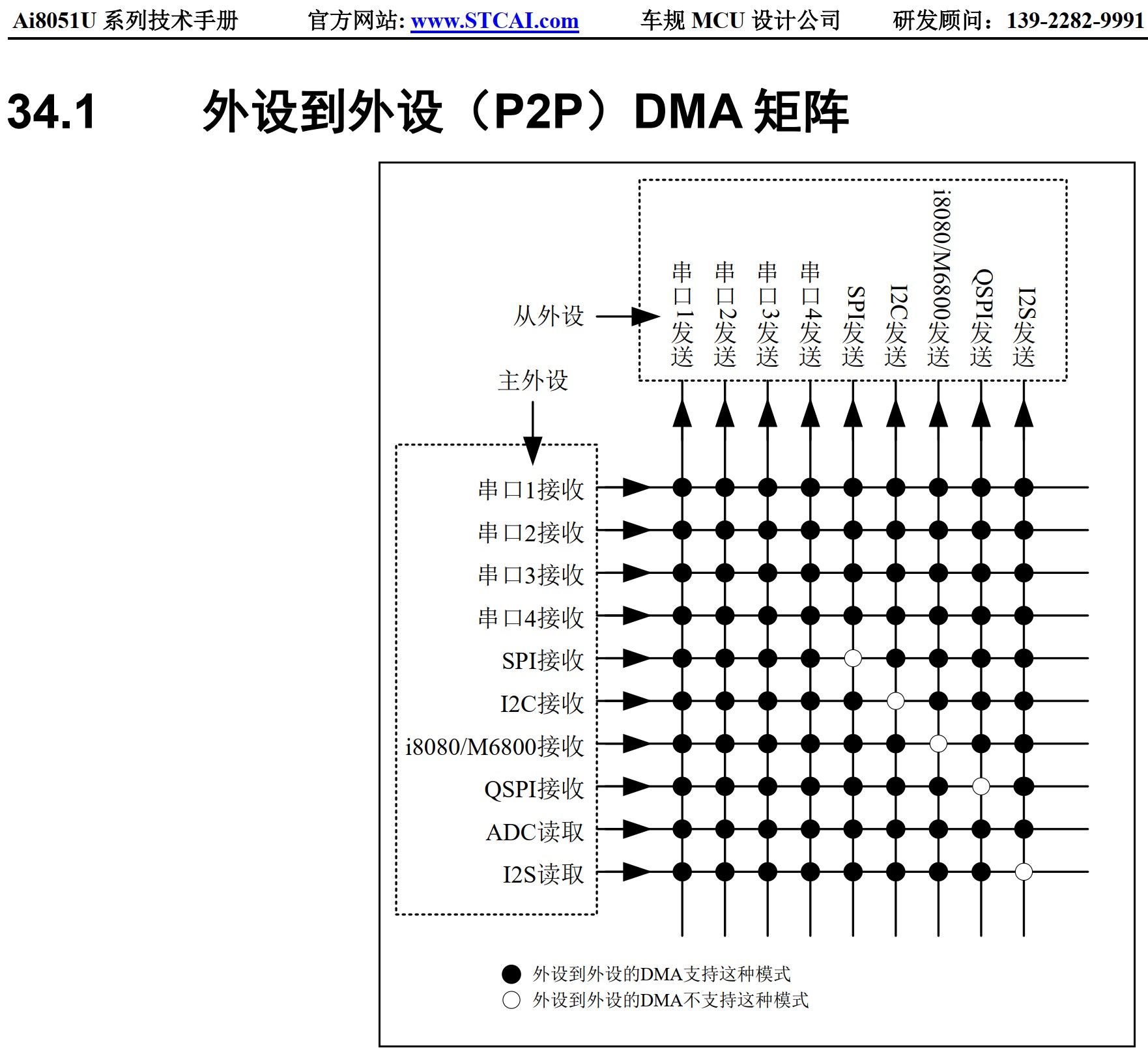

6，  Ai8051U的PWM支持硬件移相@120MHz，DMA可以外设直接到外设，P2P

7，  Ai8051U是 34K SRAM，64K Flash

8，  Ai8051U是自带硬件USB，1个芯片就能直接USB连接电脑仿真/下载，全球唯一

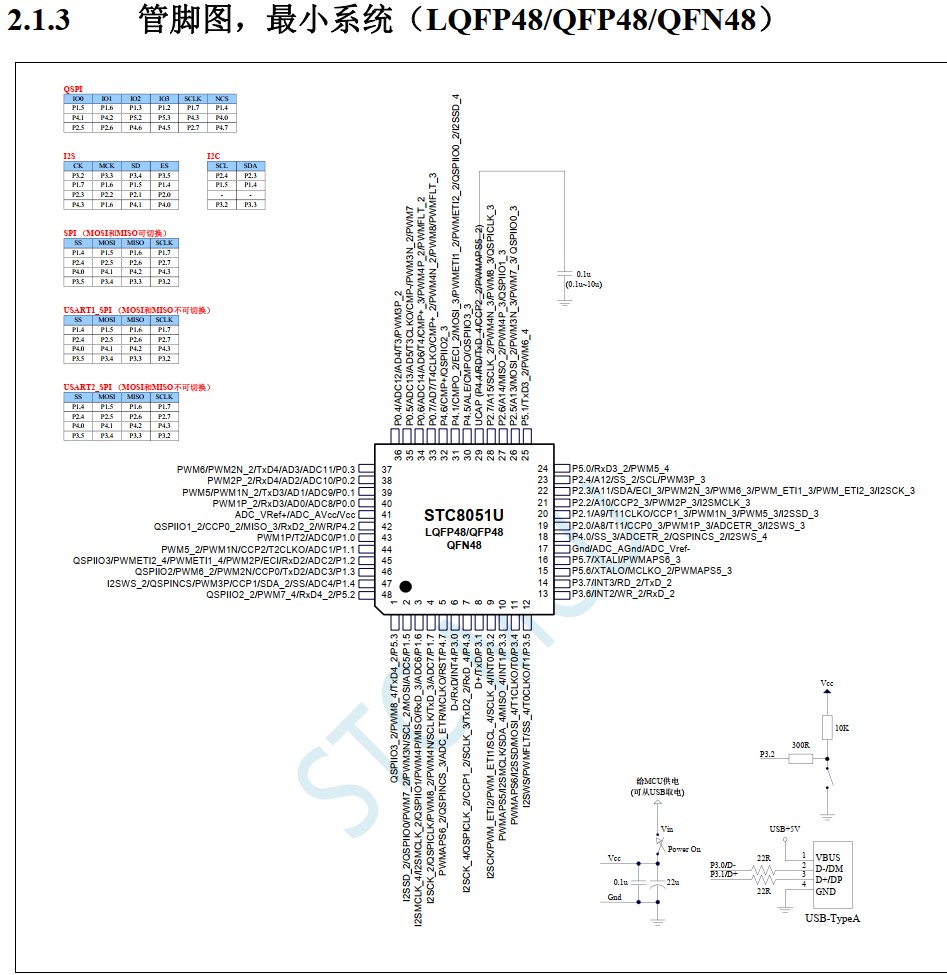

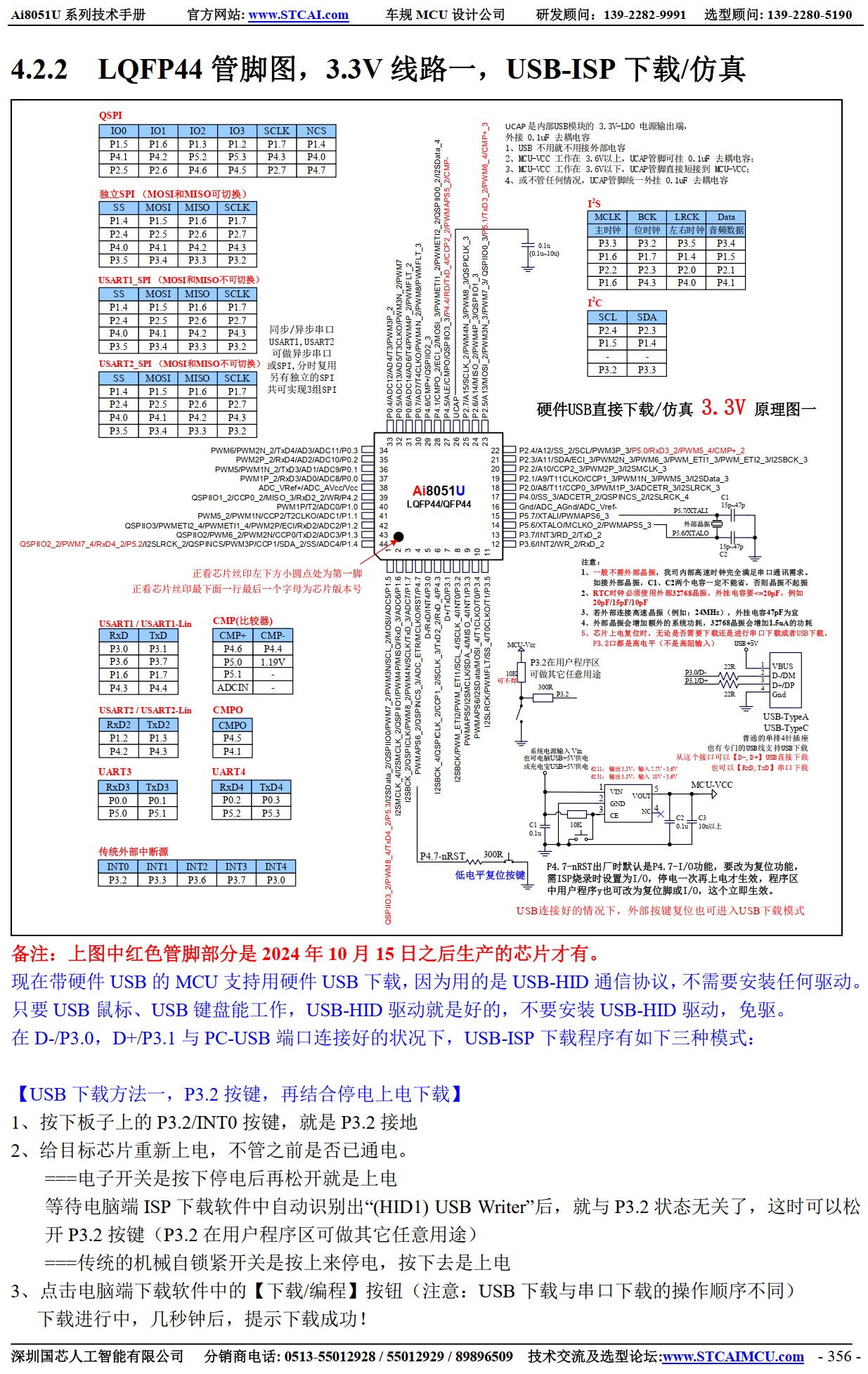

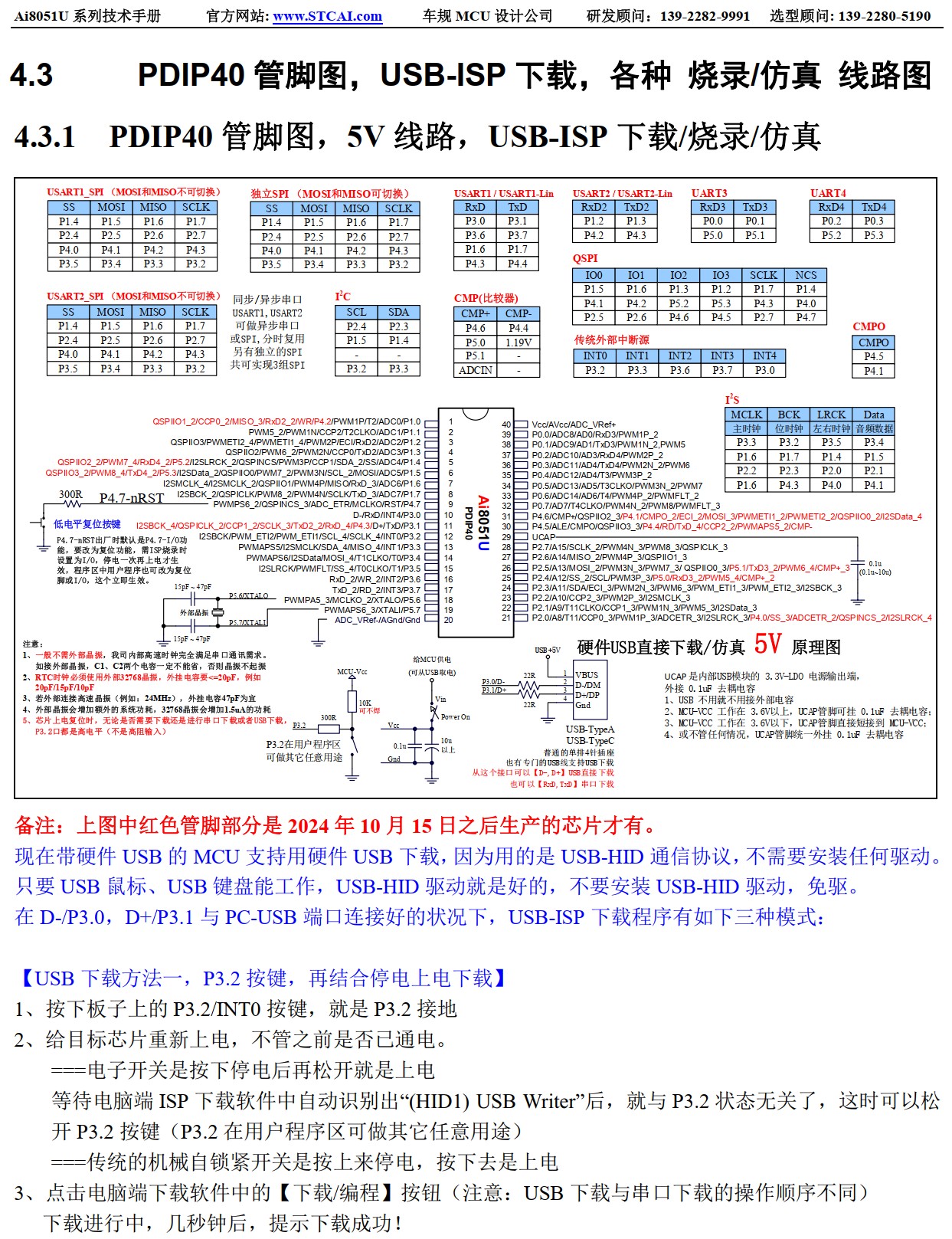

9，  有PDIP40，LQFP44，LQFP48封装，管脚兼容经典的89C52RC，12C5A60S2

10，当32位8051使用，可以用 Keil C251 编译器，双核兼容设计

11，当8位8051使用，可以用 Keil C51/IAR/SDCC 编译器

不用的PSEN 改成 USB-3.3V-LDO-UCAP, 外挂 0.1uF电容
不用USB, 不用 USB直接下载/USB仿真，可不挂这个电容

下载最新的 数据手册

https://www.stcaimcu.com/data/download/Datasheet/AI8051U.pdf
https://www.stcaimcu.com/data/download/Datasheet/STC12C5A60S2.pdf





开源参考程序文件：

神***

立创开源：LCR测量@Ai8051U, 参考 许老师 原创
用管脚兼容的 Ai8051U 实现后开源，辛苦费 RMB2000

Ai8051U-LQFP48，RMB1.9

USB 型 32位 8051，1T 8051，支持32位8051指令集和8位8051指令集

比普通32位机强太多的地方：

1，  Ai8051U有TFPU@120MHz, 算力强, uS级硬件三角函数/浮点运算器；

2，  Ai8051U的抗干扰强；12位ADC全新设计更精准，轨到轨比较器

3，  Ai8051U内置专业级复位电路，彻底省外部复位；

4，  Ai8051U的内部高可靠时钟完全满足串口通信要求，4组高速串口；

5，  Ai8051U有QSPI读Flash，直送i8080/M6800-TFT接口，视频级刷彩屏，C8T6没有；

6，  Ai8051U的PWM支持硬件移相@120MHz，DMA可以外设直接到外设，P2P

7，  Ai8051U是 34K SRAM，64K Flash

8，  Ai8051U是自带硬件USB，1个芯片就能直接USB连接电脑仿真/下载，全球唯一

9，  有PDIP40，LQFP44，LQFP48封装，管脚兼容经典的89C52RC，12C5A60S2

10，当32位8051使用，可以用 Keil C251 编译器，双核兼容设计

11，当8位8051使用，可以用 Keil C51/IAR/SDCC 编译器

不用的PSEN 改成 USB-3.3V-LDO-UCAP, 外挂 0.1uF电容
不用USB, 不用 USB直接下载/USB仿真，可不挂这个电容

神***

其他参考：

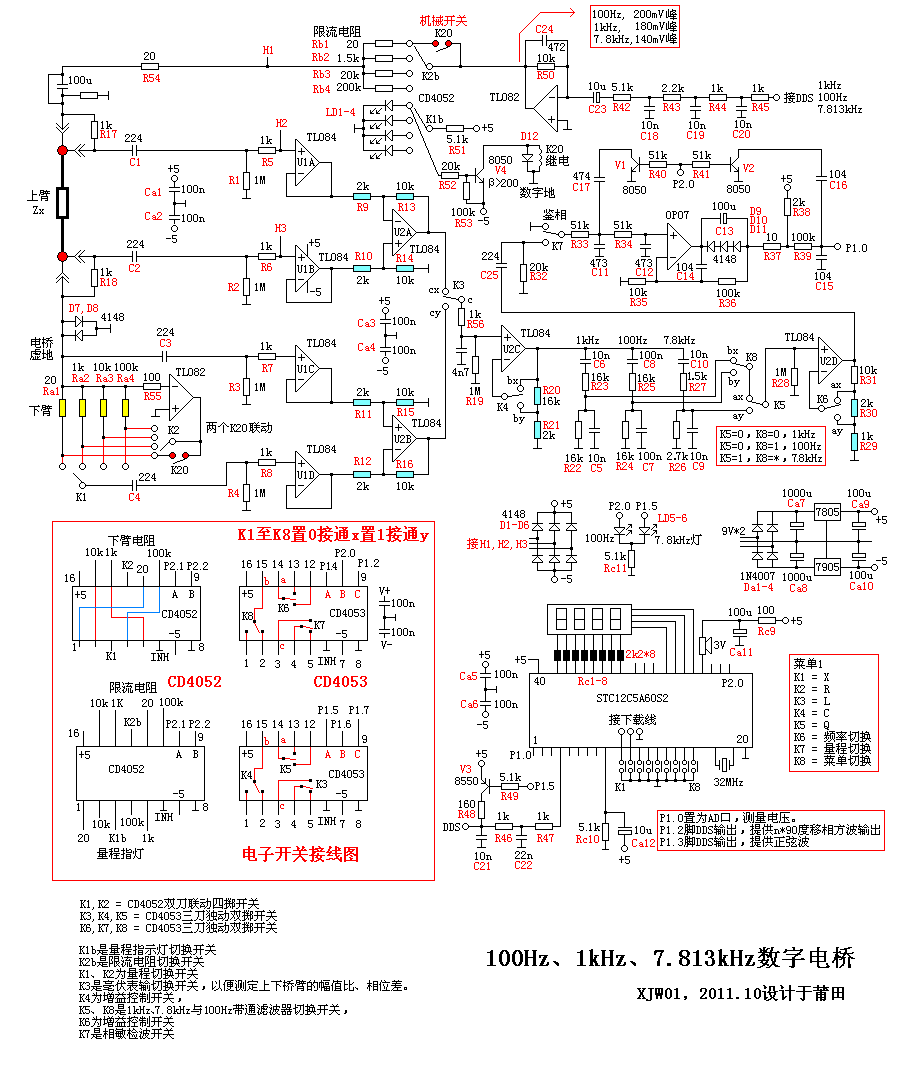

32G12K128-LCR测量 开源大案原理图，后未继续完成：
http://www.stcmcudata.com/OpenSo ... 28-SCH-20220828.PDF


LCR测量电路原理图讨论稿, 2022/8/28，源自对许老师STC12C5A60S2开源LCR电路的学习，
融合了STC32G12K128-开源示波器的风格，
亮点：
STC老用户许老师经典LCR电路+STC32位8051+FreeRTOS/全球第一的开源RTOS+3套强大的GUI显示方案：
1，uGFX/GUI-TFT480*320/16位并口I8080接口；
2，U8g2/GUI-OLED12864, DMA支持的高速 SPI/26.25MHz，DMA支持的I2C/8.75MHz；
3，USB-CDC送电脑端STC-ISP显示 ! 开发中，10KHz版本，100KHz版本，敬请期待

32G12K128-LCR测量 开源大案PCB，后未继续完成：
http://www.stcmcudata.com/OpenSo ... 28-PCB-20220828.PDF

神***

AI8051U 数据手册

深圳国芯人工智能有限公司-产品_STC8051U系列 (stcai.com)



AI8051U-大学计划实验箱 V1.1 原理图，参考PCB, 2024/7/12

STC8051U-大学计划实验箱 V1.1 原理图，参考PCB, 2024/7/12 - 单片机创意设计大赛 @【STC & 嘉立创EDA】 国芯技术交流网站 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

NT***

期待

网***

ATmega328的LCR电路非常简单,功能强大,不光测LCR,能自动识别各种元件,据说检测也很精准,可以考虑移植下

神***

乐观其成，是广大支持者来移植，我们忙芯片研发
帮上传些资料上来，大家多交流思路

神***

8051U的PWM有DMA支持 ！！！ 如何发挥，我不知道
8051U的i8080/M6800的8位/16位并行接口，有DMA支持 ！！！
如何发挥，我不知道，自己发挥吧

据梁工说，这样LCR可以做到 100K

haiya***

等待出成品

大***

网*** 发表于 2024-7-14 22:54
ATmega328的LCR电路非常简单,功能强大,不光测LCR,能自动识别各种元件,据说检测也很精准,可以考虑移植下 ...

给链接喽
