3.3v蓝牙模块与5vstc串口通信转换器

183443*** · 发表于 2023-6-26 21:04:15

本帖最后由 18344371880 于 2023-6-26 21:05 编辑

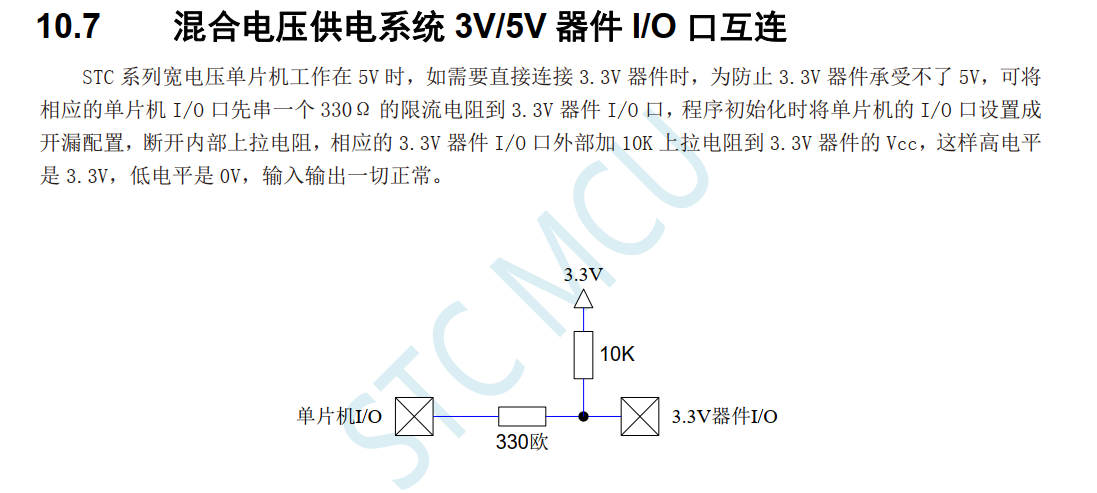

兄弟们，最近买了个蓝牙模块，还再三跟商家确定了，确实不能用5v电压，然后考虑到大部分模块还是用5v电压驱动的，把单片机改成3.3v供电实在是得不偿失，然后数据手册上本来就写了一个混合电压供电系统，就照抄了下来，为了保险起见，还特意问了stc曹经理，曹经理也很迅速找技术为我解答了疑问

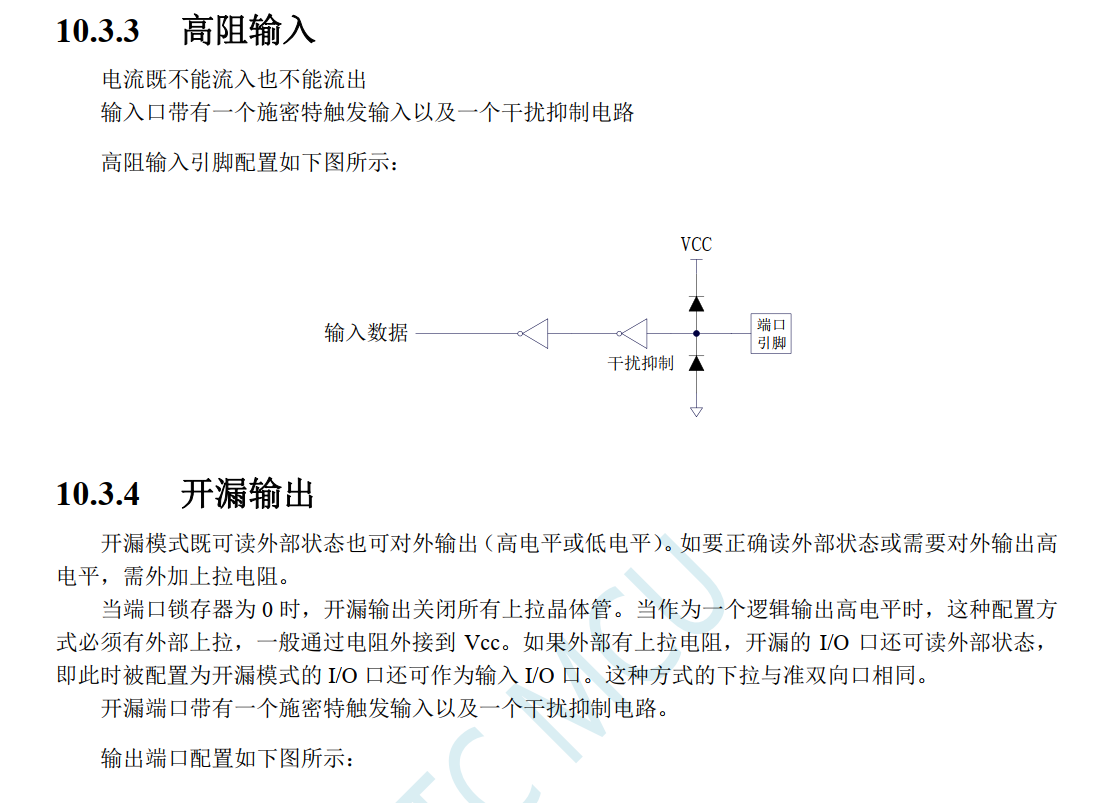

我的问题是这样的，txd接这个是没问题，但rxd接这个是否有用，作为一个硬件小白，我都觉得这个问题有点小白了，技术这边是这样说的，txd脚可以这样用，rxd脚的话，直接对io口端口模式改成高阻输入模式就行


为此我又特意回去分析了一下，非常合理，首先有txd是开漏模式，当单片机输出0的时候，就是地了，那么蓝牙模块接收到的就是0，单片机输出1的时候，因为上来电阻起作用了，蓝牙模块接收到的就是3.3v，也就是1
rxd是高阻模式，一来防止了反灌电流，保护了蓝牙模块，二来，虽然高阻模式没法输出，但不影响他读外部电平状态，虽然只能读到3.3v，但单片机的宽电压，3.2v及以上的都属于1，完美解决

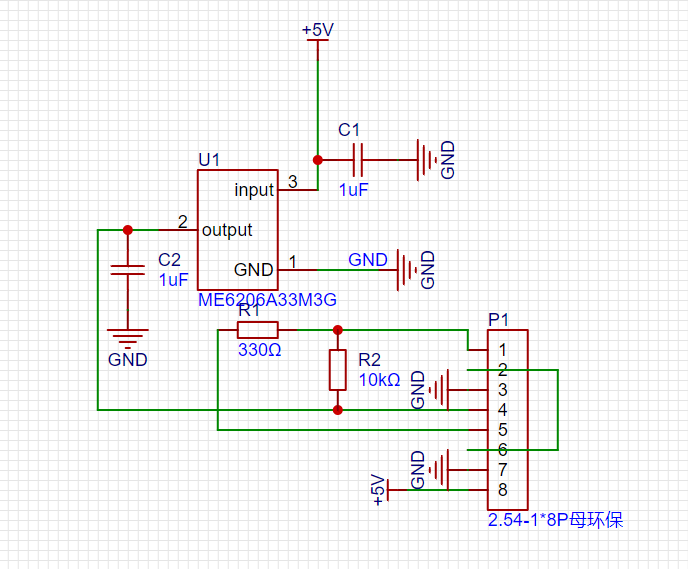

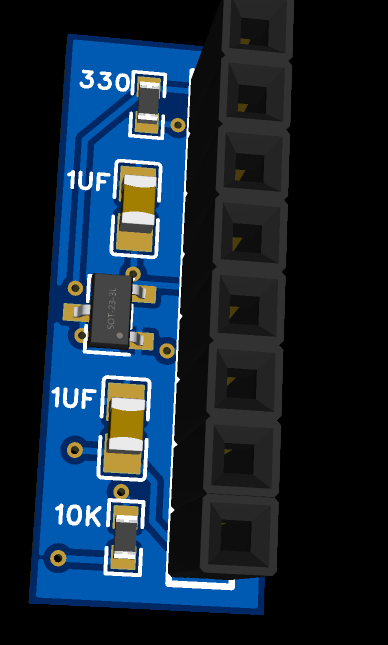

为此我还特意画了个pcd，就等下个月白嫖了，用的是嘉立创专业版

https://www.stcaimcu.com/forum.php?mod=attachment&aid=MTMxNzN8NGQxNWExOWN8MTc0NjIwNDcyMHwwfA%3D%3D

PCB1.zip (22.62 KB, 下载次数: 72)

8051*** · 发表于 2023-6-29 09:13:13

感谢楼主的经验分享，很详细！

183443*** · 发表于 2023-6-29 17:43:12

8051*** 发表于 2023-6-29 09:13
感谢楼主的经验分享，很详细！

谢谢，在这个平台上互相提升

yes*** · 发表于 2023-9-15 13:16:35

感谢楼主的经验分享，很详细！

AHBb*** · 发表于 2024-3-24 10:21:48

正好这边也有类似问题，看了楼主分享，学习了。再问一下，这样电路可以正常与蓝牙模块相互通信的吗。原来的电路是需要加好几个电阻与二个mos管才能实现，这个方案简单太多了。

183443*** · 发表于 2024-3-24 14:22:03

AHBb*** 发表于 2024-3-24 10:21
正好这边也有类似问题，看了楼主分享，学习了。再问一下，这样电路可以正常与蓝牙模块相互通信的吗。原来的 ...

可以正常通讯，放心

小涵*** · 发表于 2024-5-27 10:44:33

刚好需要，感谢分享
