PWM没有输出

lum*** · 发表于 2023-6-24 18:49:27

端午节抽时间重新玩了下STC32G,想使用pwm产生一组450hz的正弦波，按照例子想修改成P1^4引脚，也就是PWM3P输出pwm波的程序，没想到一下子就卡住了，以前也尝试修改过其他引脚成功过，但是有可能是水平太差的原因找了很久还是没找到无输出的原因，虽然有点不好意思，但还是上来求助。

改的代码如下，希望各位大佬可以指出这个错误

<blockquote>#include "stc32g.h"
复制代码

lum*** · 发表于 2023-6-24 18:50:01

#include "stc32g.h"
#include "intrins.h"
#define ARR_f 1000
#define CCR_f 300

        sbit Debug_LED=P0^1;

void PWMA_ISR() interrupt 26{

        Debug_LED=!Debug_LED;
  PWMA_SR1=0x00;

}

void PWM_setup(void){

  PWMA_PS    = 0x0F; //使能PWMA3P,3N

        PWMA_PSCRH = 0x00;
        PWMA_PSCRL = 0x00;

        PWMA_CCER1 = 0x00; //写 CCMRx 前必须先清零 CCERx 关闭通道
        PWMA_CCMR3 = 0x60; //设置 CC1 为 PWMA 输出模式
        PWMA_CCER1 = 0x01; //使能 CC1 通道

        PWMA_CCR3H = CCR_f>>8; //设置占空比时间
        PWMA_CCR3L = CCR_f;
        PWMA_ARRH  = ARR_f>>8; //设置周期时间
        PWMA_ARRL  = ARR_f;

        PWMA_ENO   = 0x10; //使能 PWM3P 端口输出
        PWMA_BKR   = 0x80; //使能主输出

        PWMA_IER   = 0x02; //使能中断
        PWMA_CR1   = 0x01; //开始计时
  EA = 1;

}

void setup(){

        EAXFR = 1;
        CKCON = 0x00;
        WTST  = 0x00;
        XOSCCR = 0xc0; //启动外部晶振
        while (!(XOSCCR & 1)); //等待时钟稳定
        CLKDIV = 0x00; //时钟不分频
        CLKSEL = 0x01; //选择外部晶振

        P1M0 = 0x10;
        P1M1 = 0x00;
        P3M0 = 0x00;
        P3M1 = 0x00;
        PWM_setup();


}

void loop(){

}

void main(){
        setup();
while(1){
        loop();
        }
}
复制代码

lum*** · 发表于 2023-6-24 18:51:33

可能看手册还不仔细，这种低级错误居然找不到

王*** · 发表于 2023-6-24 20:48:42

lum*** 发表于 2023-6-24 18:51
可能看手册还不仔细，这种低级错误居然找不到

你好，可以试一下将这一行语句

PWMA_CCER1 = 0x01; //使能 CC1 通道
复制代码

改成这个样子

PWMA_CCER2 = 0x01; //使能 CC3 通道
复制代码

神*** · 发表于 2023-6-24 21:24:06

感谢楼上的支持，我不懂程序了，只能贴些图，方便大家按图索骥

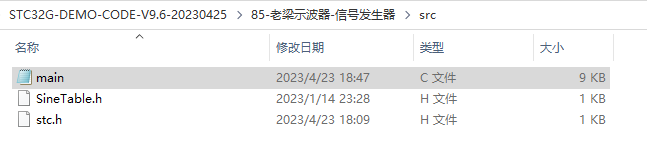

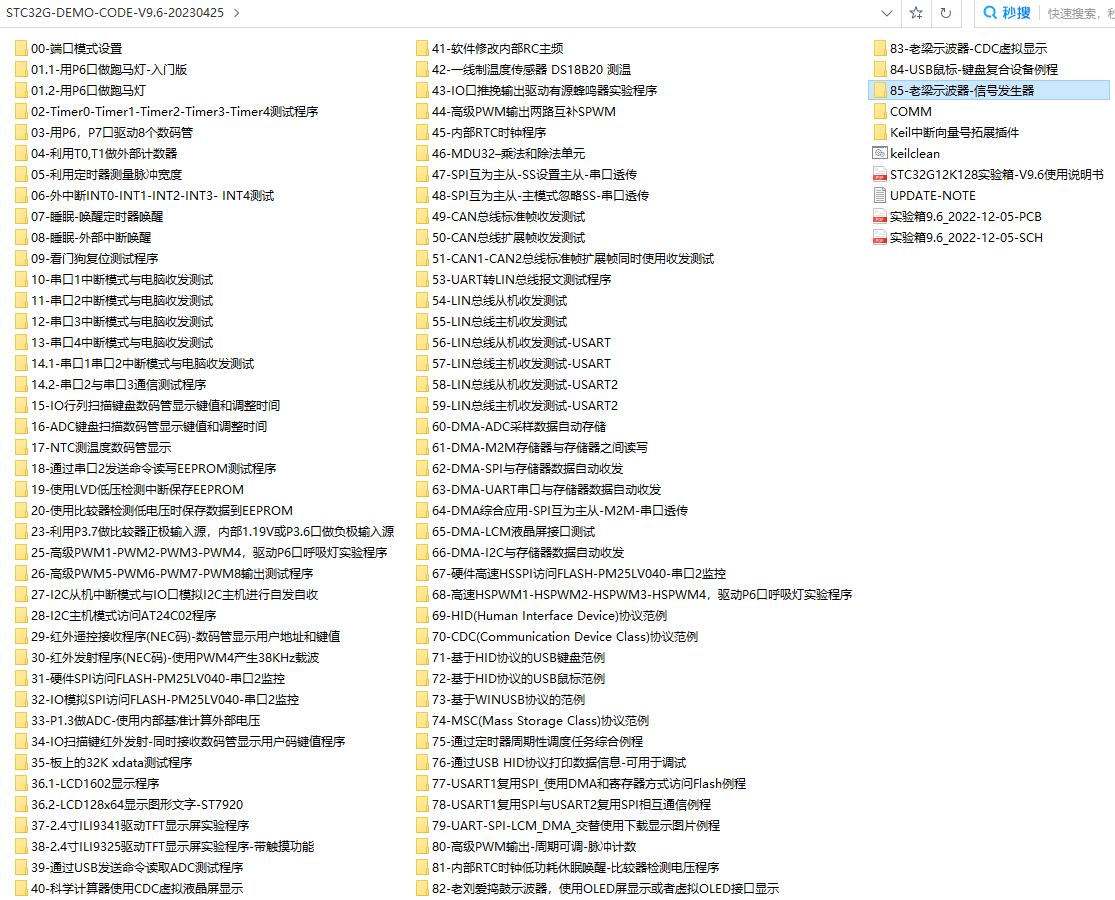

第85个演示程序

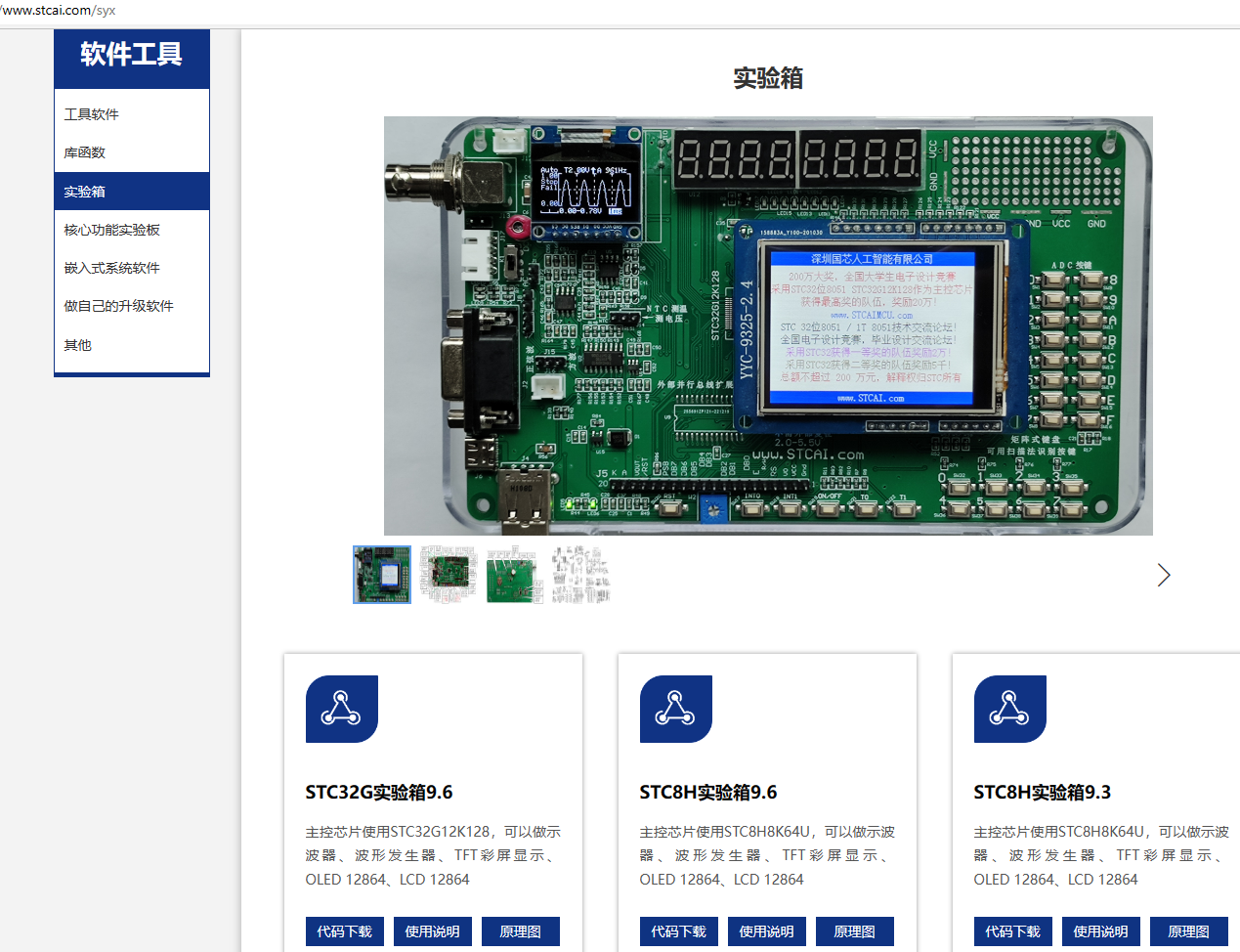

深圳国芯人工智能有限公司-实验箱 (stcai.com)

神*** · 发表于 2023-6-24 21:24:22

/************* 功能说明 **************

本例程基于STC32G为主控芯片的实验箱9.6进行编写测试。

使用Keil C251编译器，Memory Model推荐设置XSmall模式，默认定义变量在edata，单时钟存取访问速度快。

短接实验箱J1跳线，在J15的第1脚可测到1KHz的正弦波，在J15的第3脚可测到1KHz的方波。

P1.1脚输出PWM信号通过转换电路转成DAC，短接J14的1、2脚，通过ADC3可采集DAC电压值。

下载时, 选择默认时钟 35MHz.

******************************************/

#include "stc.h"

/************* 本地常量声明 **************/

#define MAIN_Fosc 35000000UL

/************* IO口声明 **************/

/************* 本地变量声明 **************/

/************* 本地函数声明 **************/

void Timer4_Config(void);
void PWMA_config(void);
void PWMB_config(void);

/****************  外部函数声明和外部变量声明 *****************/

/****************  主函数 *****************/
void main(void)
{
WTST  = 0;
CKCON = 0;
EAXFR = 1; //允许访问扩展寄存器

P0M1 = 0x00; P0M0 = 0x80; //设置为准双向口，设置P0.7推挽输出
P1M1 = 0x00; P1M0 = 0x00; //设置为准双向口
P2M1 = 0x00; P2M0 = 0x00; //设置为准双向口
P3M1 = 0x00; P3M0 = 0x00; //设置为准双向口
P4M1 = 0x00; P4M0 = 0x00; //设置为准双向口
P5M1 = 0x00; P5M0 = 0x00; //设置为准双向口
P6M1 = 0x00; P6M0 = 0x00; //设置为准双向口
P7M1 = 0x00; P7M0 = 0x00; //设置为准双向口

Timer4_Config(); //Timer4初始化, 输出1000Hz方波.
PWMA_config(); //PWM控制垂直位移
PWMB_config(); //输出1000Hz正弦波

EA = 1;

while (1)
{
}
}

//========================================================================
// 函数: void Timer4_Config(void)
// 描述: timer3初始化函数.
// 参数: none.
// 返回: none.
// 版本: V1.0, 2018-12-20
//========================================================================
void Timer4_Config(void)
{
T4T3M &= 0x0f; //停止计数, 定时模式, 12T模式, 不输出时钟

T4T3M |=  (1<<5); //1T mode
T4H = (u8)((65536UL - MAIN_Fosc/2000) /256);
T4L = (u8)((65536UL - MAIN_Fosc/2000) %256);

T3T4PS = 0x00; //选择IO, 0x00: T3--P0.4, T3CLKO--P0.5, T4--P0.6, T4CLKO--P0.7; 0x01: T3--P0.0, T3CLKO--P0.1, T4--P0.2, T4CLKO--P0.3;
T4T3M |=  (1<<4); //允许输出时钟
T4T3M |=  (1<<7); //开始运行
}

//========================================================================
// 函数: void PWMA_config(void)
// 描述: PWMA初始化函数.
// 参数: none.
// 返回: none.
// 版本: V1.0, 2022-6-25
//========================================================================
void PWMA_config(void)
{
u8 ccer1;
u8 ccer2;
u8 ps;
u8 eno;
u8 PWMA_ISR_En;

P_SW2 |= 0x80; //SFR enable
PWMA_ENO = 0; // IO输出禁止
PWMA_IER = 0; // 禁止中断
PWMA_SR1 = 0; // 清除状态
PWMA_SR2 = 0; // 清除状态
ccer1 = 0;
ccer2 = 0;
ps = 0;
eno = 0;
PWMA_ISR_En = 0;

PWMA_PSCRH = 0x00; // 预分频寄存器, 分频 Fck_cnt = Fck_psc/(PSCR[15:0}+1), 边沿对齐PWM频率 = SYSclk/((PSCR+1)*(AAR+1)), 中央对齐PWM频率 = SYSclk/((PSCR+1)*(AAR+1)*2).
PWMA_PSCRL = 0x00;
PWMA_DTR = 0; // 死区时间配置, n=0~127: DTR= n T, 0x80 ~(0x80+n), n=0~63: DTR=(64+n)*2T,
// 0xc0 ~(0xc0+n), n=0~31: DTR=(32+n)*8T, 0xE0 ~(0xE0+n), n=0~31: DTR=(32+n)*16T,
PWMA_ARRH = 256/256; // 自动重装载寄存器,  控制PWM周期
PWMA_ARRL = 256%256;

PWMA_CCMR1  = 0x68; // 通道模式配置, PWM模式1, 预装载允许
PWMA_CCR1H  = 128/256; // 比较值, 控制占空比(高电平时钟数)
PWMA_CCR1L  = 128%256;
ccer1 |= 0x07; // 开启比较输出, 低电平有效
ps |= 0; // 选择IO, 0:选择P1.0 P1.1, 1:选择P2.0 P2.1, 2:选择P6.0 P6.1,
eno |= 0x02; // IO输出允许,  bit7: ENO4N, bit6: ENO4P, bit5: ENO3N, bit4: ENO3P,  bit3: ENO2N,  bit2: ENO2P,  bit1: ENO1N,  bit0: ENO1P
// PWMA_ISR_En|= 0x02; // 使能中断

PWMA_CCER1  = ccer1; // 捕获/比较使能寄存器1
PWMA_CCER2  = ccer2; // 捕获/比较使能寄存器2
PWMA_PS    = ps; // 选择IO
PWMA_IER = PWMA_ISR_En; //设置允许通道1~4中断处理

PWMA_BKR = 0x80; // 主输出使能相当于总开关
PWMA_CR1 = 0x81; // 使能计数器, 允许自动重装载寄存器缓冲, 边沿对齐模式, 向上计数,  bit7=1:写自动重装载寄存器缓冲(本周期不会被打扰), =0:直接写自动重装载寄存器本(周期可能会乱掉)
PWMA_EGR = 0x01; //产生一次更新事件, 清除计数器和预分频计数器, 装载预分频寄存器的值
PWMA_ENO = eno; // 允许IO输出
}
// PWMA_PS = (0<<6)+(0<<4)+(0<<2)+0; //选择IO, 4项从高到低(从左到右)对应PWM1 PWM2 PWM3 PWM4, 0:选择P1.x, 1:选择P2.x, 2:选择P6.x,
//  PWMA_PS PWM4N PWM4P PWM3N PWM3P PWM2N PWM2P PWM1N PWM1P
// 00    P1.7  P1.6    P1.5  P1.4    P1.3  P5.4    P1.1  P1.0
// 01    P2.7  P2.6    P2.5  P2.4    P2.3  P2.2    P2.1  P2.0
// 02    P6.7  P6.6    P6.5  P6.4    P6.3  P6.2    P6.1  P6.0
// 03    P3.3  P3.4    -- --    -- --    -- --

//========================================================================
// 函数: void PWMB_config(void)
// 描述: PWMA初始化函数.
// 参数: none.
// 返回: none.
// 版本: V1.0, 2022-6-25
//========================================================================
void PWMB_config(void)
{
u8 ccer1;
u8 ccer2;
u8 ps;
u8 eno;
u8 PWMB_ISR_En;

PWMB_ENO = 0; // IO输出禁止
PWMB_IER = 0; // 禁止中断
PWMB_SR1 = 0; // 清除状态
PWMB_SR2 = 0; // 清除状态
ccer1 = 0;
ccer2 = 0;
ps = 0;
eno = 0;
PWMB_ISR_En = 0;

PWMB_PSCRH = 0x00; // 预分频寄存器, 分频 Fck_cnt = Fck_psc/(PSCR[15:0}+1), 边沿对齐PWM频率 = SYSclk/((PSCR+1)*(AAR+1)), 中央对齐PWM频率 = SYSclk/((PSCR+1)*(AAR+1)*2).
PWMB_PSCRL = 6;
PWMB_ARRH  = 0; // 自动重装载寄存器,  控制PWM周期, PWM频率 = 35000000/(6+1)/250=20000
PWMB_ARRL  = 250-1;

PWMB_CCMR4  = 0x68; // 通道模式配置, PWM模式1, 预装载允许
PWMB_CCR8H  = 0; // 比较值, 控制占空比(高电平时钟数)
PWMB_CCR8L  = 87;
ccer2 |= 0x50; // 开启比较输出, 高电平有效
ps |= (0<<6); // 选择IO, 0:选择P2.3, 1:选择P3.4, 2:选择P0.3, 3:选择P7.7,
eno |= 0x40; // IO输出允许,  bit6: ENO8P, bit4: ENO7P,  bit2: ENO6P,  bit0: ENO5P
PWMB_ISR_En = 0x01; // 使能更新中断

PWMB_CCER1  = ccer1; // 捕获/比较使能寄存器1
PWMB_CCER2  = ccer2; // 捕获/比较使能寄存器2
PWMB_PS    = ps; // 选择IO
PWMB_IER = PWMB_ISR_En; //设置允许通道1~4中断处理

PWMB_BKR = 0x80; // 主输出使能相当于总开关
PWMB_CR1 = 0x81; // 使能计数器, 允许自动重装载寄存器缓冲, 边沿对齐模式, 向上计数,  bit7=1:写自动重装载寄存器缓冲(本周期不会被打扰), =0:直接写自动重装载寄存器本(周期可能会乱掉)
PWMB_EGR = 0x01; //产生一次更新事件, 清除计数器和预分频计数器, 装载预分频寄存器的值
PWMB_ENO = eno; // 允许IO输出
}
// PWMB_PS = (0<<6)+(0<<4)+(0<<2)+0; //选择IO, 4项从高到低(从左到右)对应PWM8 PWM7 PWM6 PWM5
//  PWMB_PS PWM8 PWM7 PWM6 PWM5
// 00    P2.3 P2.2 P2.1 P2.0
// 01    P3.4 P3.3 P5.4 P1.7
// 02    P0.3 P0.2 P0.1 P0.0
// 03    P7.7 P7.6 P7.5 P7.4

//========================================================================
// 函数: void PWMA_ISR(void) interrupt PWMA_VECTOR
// 描述: PWMA中断处理程序. 捕获数据通过 TIM1-> CCRnH / TIM1-> CCRnL 读取
// 参数: None
// 返回: none.
// 版本: V1.0, 2021-6-1
//========================================================================
#include "SineTable.h"
u8 SineIndex;
void PWMB_ISR(void) interrupt PWMB_VECTOR
{
u8 sr1;

sr1 = PWMB_SR1; //为了快速, 中断标志用一个局部变量处理
PWMB_SR1 = 0; //清除中断标志
PWMB_SR2 = 0; //清除中断标志
if(sr1 & 0x01) //更新中断标志
{
PWMB_CCR8L = T_SIN[SineIndex]; //P1.1输出1000Hz正弦波
if(++SineIndex == 20) SineIndex = 0;
}
}

神*** · 发表于 2023-6-24 21:25:47

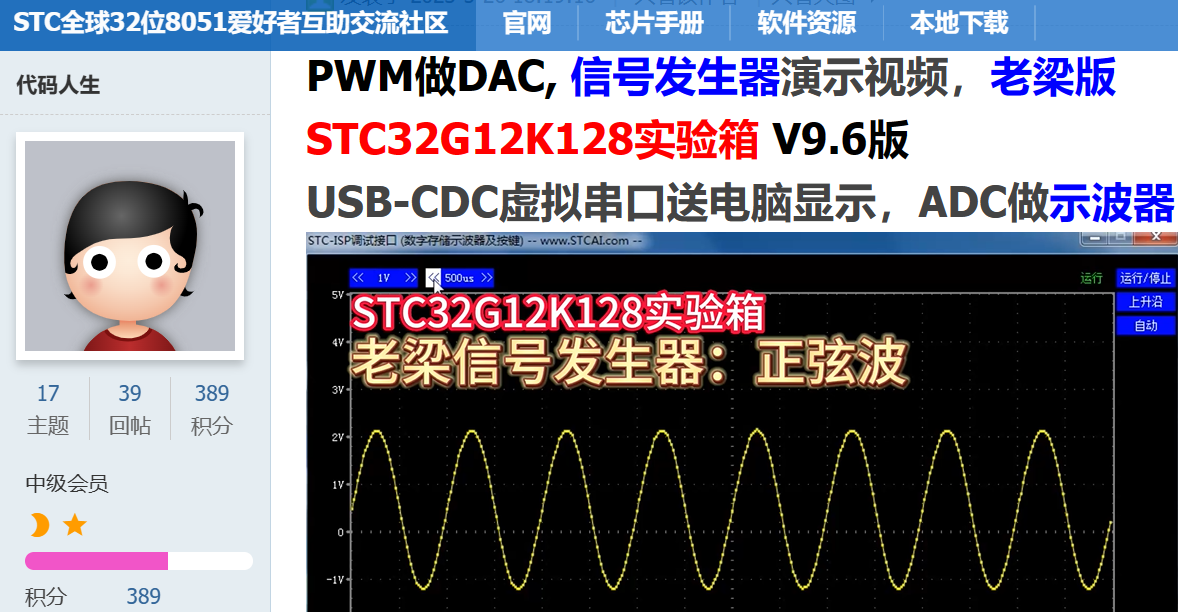

信号发生器演示视频，STC32G12K128实验箱，老梁示波器 - STC 实验箱/核心功能实验板，原理图，MCU结构讨论区，大学教材 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

lum*** · 发表于 2023-6-25 11:05:17

王*** 发表于 2023-6-24 20:48
你好，可以试一下将这一行语句

改成这个样子

感谢！确实是这个问题，重新去看了一下规格书，豁然开朗，谢谢！

lum*** · 发表于 2023-6-25 11:09:24

神*** 发表于 2023-6-24 21:24
/************* 功能说明 **************

本例程基于STC32G为主控芯片的实验箱9.6进行编写测试。

谢谢朋友，我研究一下

lum*** · 发表于 2023-6-25 12:18:09

神*** 发表于 2023-6-24 21:25
信号发生器演示视频，STC32G12K128实验箱，老梁示波器 - STC 实验箱/核心功能实验板，原理图，MCU结构讨 ...

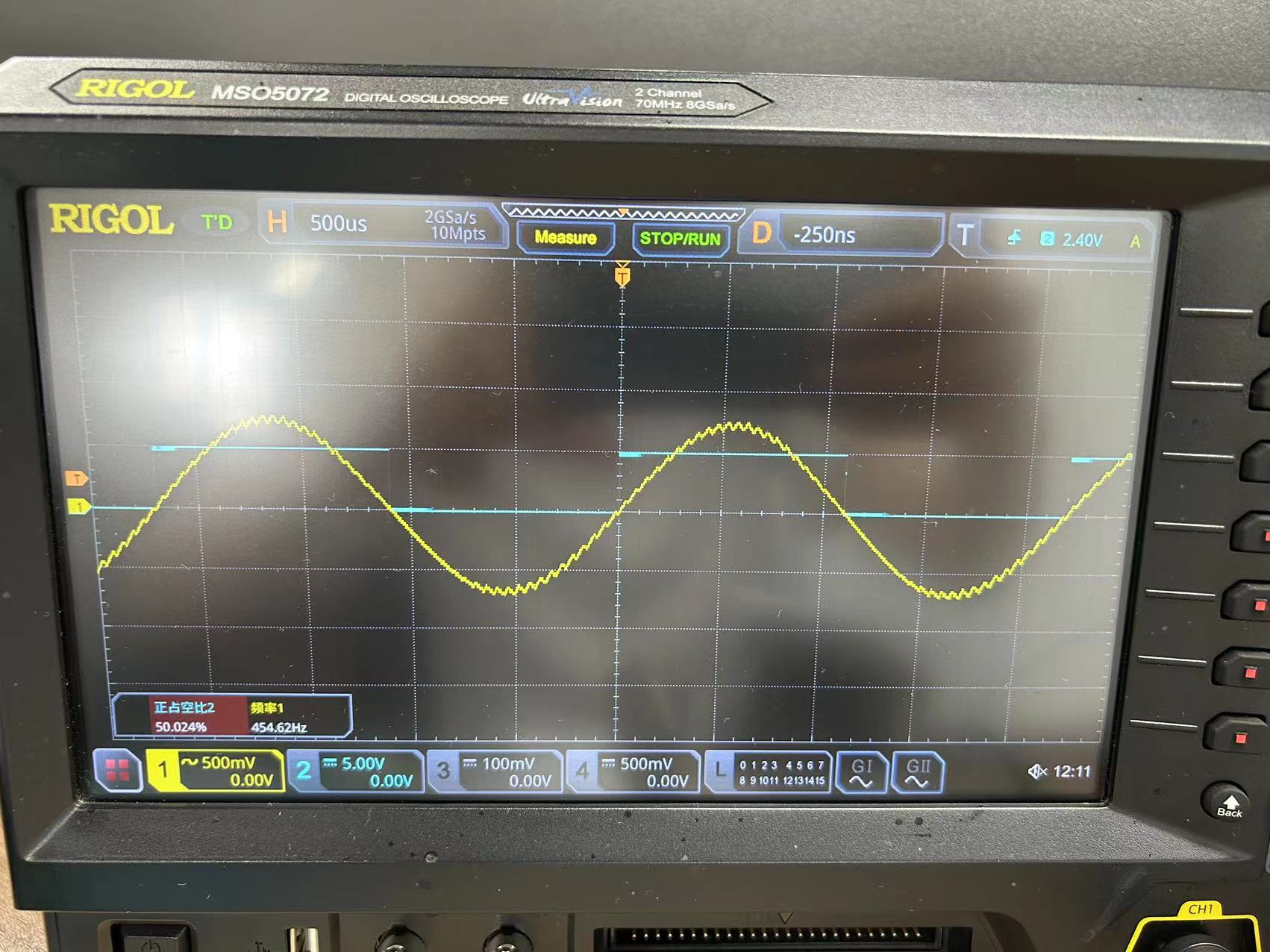

已经调出，感谢各位
