追风剑-STC32F12K54测试：1，自带硬件USB仿真;2, 60MHz CPU主频;3,250MHz PWM ?

电子DI***

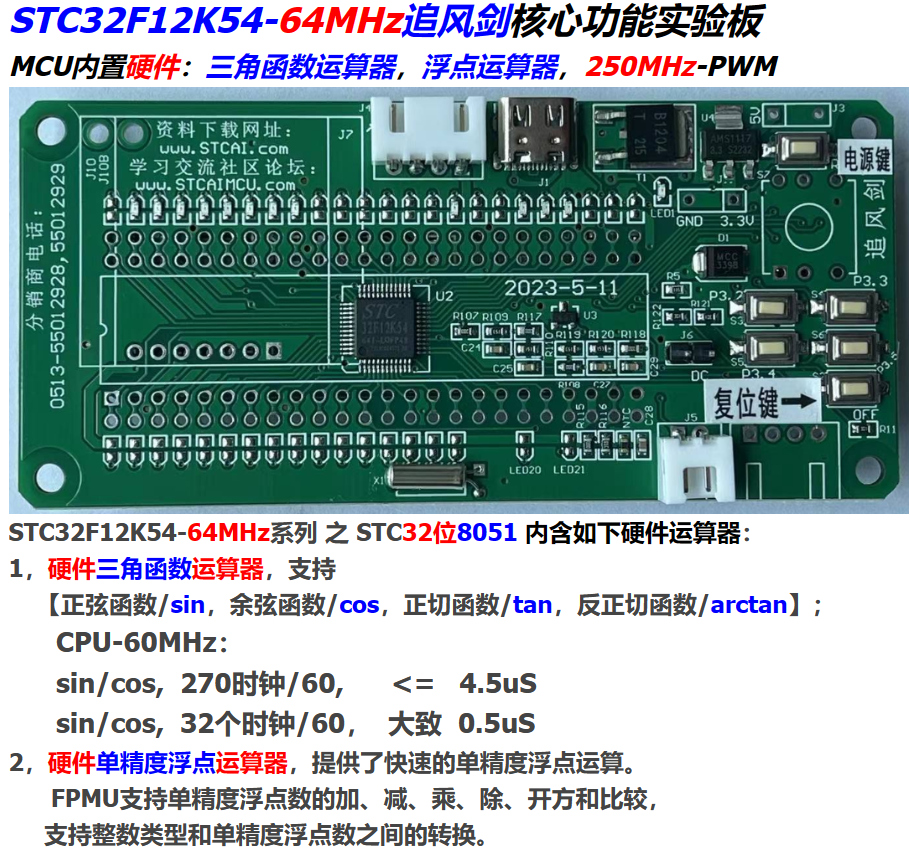

拿到了STC家的32位8051——追风剑-STC32F12K54-64MHz ! RMB2.3

据说MCU内置3大亮点 “三角函数运算器，浮点运算器，250MHz-PWM”。

当然上面的都是官方的“片面之词”，本着求真务实的本性，我得一个个测试下是不是骗我的哈哈。

测试一：自带硬件USB在线仿真

看到这个芯片支持三种仿真

这里写着支持串口仿真，USB仿真和SWD仿真，串口仿真需要串口线，SWD仿真需要LINK1D仿真器（也是下载器），这里选择最方便的USB仿真，只需要一个USB-typec的线就搞定了，硬件连线如下：

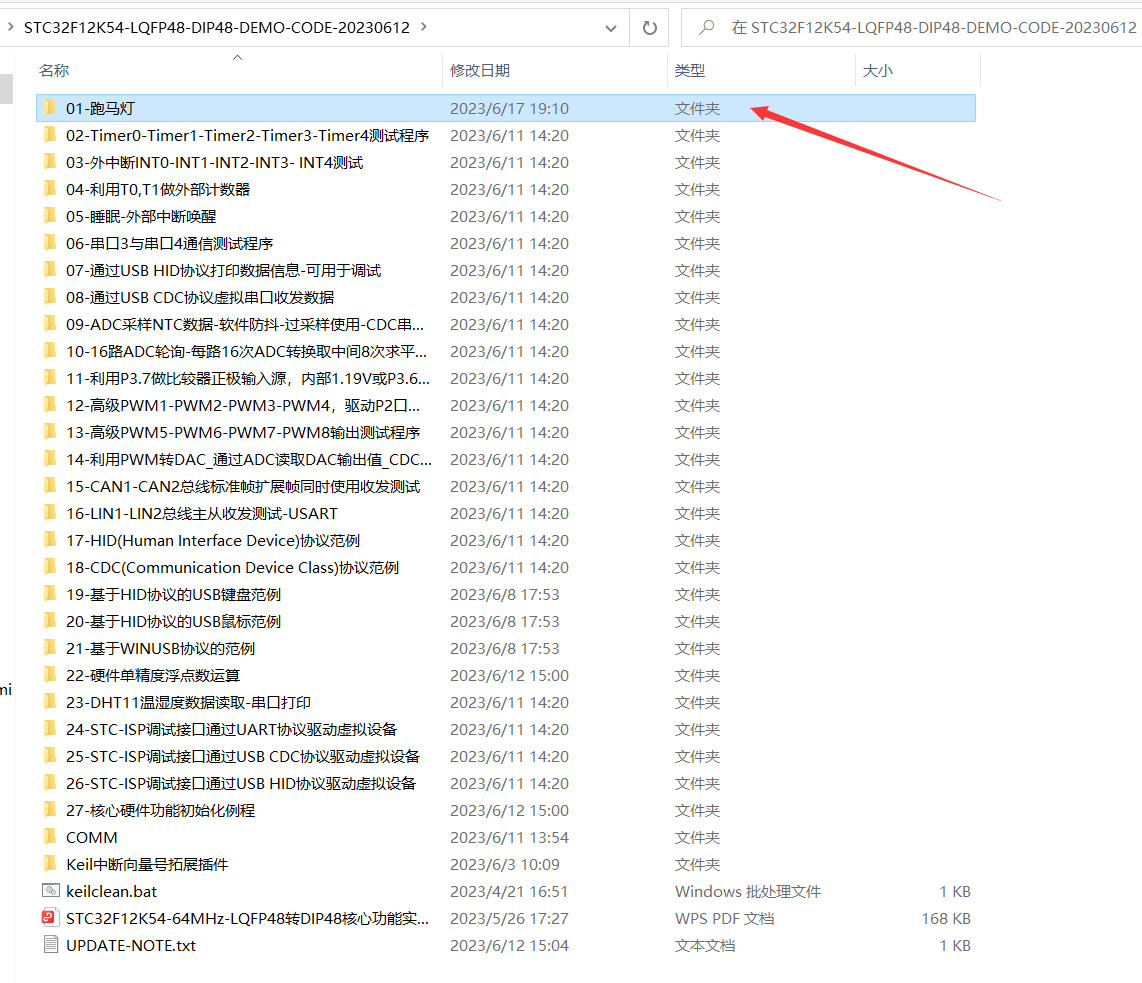

在看到官网的程序包里，第一个就是最直观的跑马灯功能，这里果断选择这个程序作为我们的测试程序。

但是打开这个工程之后需要注意的是这个工程是带HID功能的，他会占用P30,P31引脚，但是我们USB仿真也需要用到这个引脚，需要修改下代码才能作为仿真试用！！

如上这个工程目录里，一眼就看到了这个stc_usb_hid_32f.lib,所以这个工程需要手动的修改一下，删掉所有HID的部分，最终的代码如下所示：

#include "../comm/STC32F.h"  //包含此头文件后，不需要再包含"reg51.h"头文件

#define MAIN_Fosc 22118400UL

void delay_ms(int ms);
void HardwareMarquee(void);

/******************** 主函数 **************************/
void main(void)
{
    EAXFR = 1; //扩展寄存器(XFR)访问使能

    RSTFLAG |= 0x04;   //设置硬件复位后需要检测P3.2的状态选择运行区域，否则硬件复位后进入USB下载模式

    P0M1 = 0x00;   P0M0 = 0x00;   //设置为准双向口
    P1M1 = 0x00;   P1M0 = 0x00;   //设置为准双向口
    P2M1 = 0x00;   P2M0 = 0x00;   //设置为准双向口
    P3M1 = 0x00;   P3M0 = 0x00;   //设置为准双向口
    P4M1 = 0x00;   P4M0 = 0x00;   //设置为准双向口
    P5M1 = 0x00;   P5M0 = 0x00;   //设置为准双向口
    P6M1 = 0x00;   P6M0 = 0x00;   //设置为准双向口
    P7M1 = 0x00;   P7M0 = 0x00;   //设置为准双向口

    EA = 1;     //打开总中断

    while(1)
    {
        HardwareMarquee();
    }
}


void HardwareMarquee(void)
{
    P20 = 0;                //LED On
    delay_ms(250);
    P20 = 1;                //LED Off
    P21 = 0;                //LED On
    delay_ms(250);
    P21 = 1;                //LED Off
    P22 = 0;                //LED On
    delay_ms(250);
    P22 = 1;                //LED Off
    P23 = 0;                //LED On
    delay_ms(250);
    P23 = 1;                //LED Off
    P24 = 0;                //LED On
    delay_ms(250);
    P24 = 1;                //LED Off
    P25 = 0;                //LED On
    delay_ms(250);
    P25 = 1;                //LED Off
    P26 = 0;                //LED On
    delay_ms(250);
    P26 = 1;                //LED Off
    P27 = 0;                //LED On
    delay_ms(250);
    P27 = 1;                //LED Off
    P26 = 0;                //LED On
    delay_ms(250);
    P26 = 1;                //LED Off
    P25 = 0;                //LED On
    delay_ms(250);
    P25 = 1;                //LED Off
    P24 = 0;                //LED On
    delay_ms(250);
    P24 = 1;                //LED Off
    P23 = 0;                //LED On
    delay_ms(250);
    P23 = 1;                //LED Off
    P22 = 0;                //LED On
    delay_ms(250);
    P22 = 1;                //LED Off
    P21 = 0;                //LED On
    delay_ms(250);
    P21 = 1;                //LED Off
}

//========================================================================
// 函数: void delay_ms(u8 ms)
// 描述: 延时函数。
// 参数: ms,要延时的ms数, 这里只支持1~255ms. 自动适应主时钟.
// 返回: none.
// 版本: VER1.0
// 日期: 2022-6-3
// 备注:
//========================================================================
void delay_ms(int ms)
{
    int i;
    do{
        i = MAIN_Fosc / 14000;  //软件延时与程序指令延时参数(WTST)值有关
        while(--i);
    }while(--ms);
}


复制代码

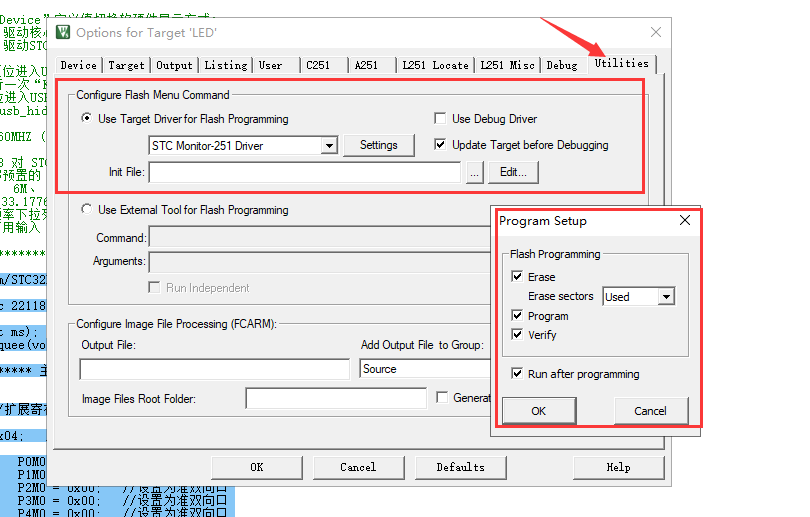

代码只保留了端口初始化，延时和LED来回闪烁的功能， 然后对工程进行下设置：

然后工程如上设置，那代码部分就设置完了，开始硬件部分配置：

1.将板子上的芯片制作为仿真芯片，先按下板子上的P32按钮，在按下电源键并松开，最后松开P32按钮，就可以再串口那栏看见HID的那一行了，没有的话手动安装下驱动~

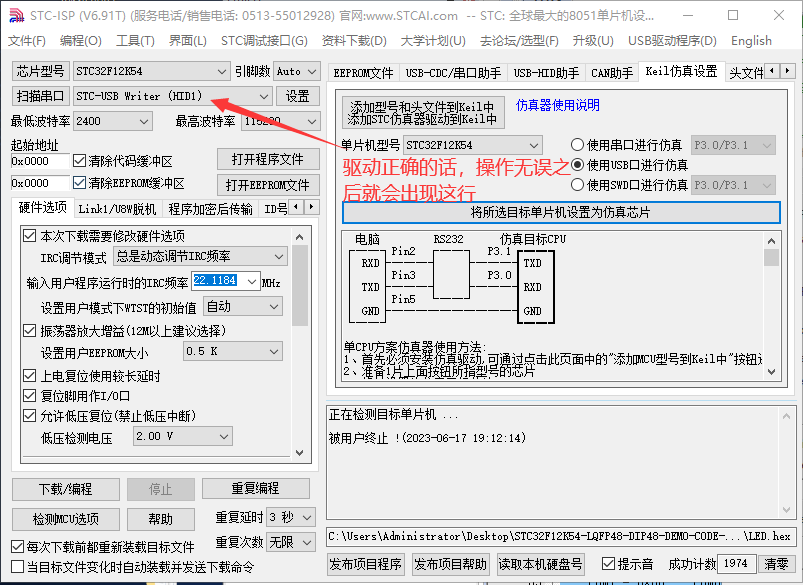

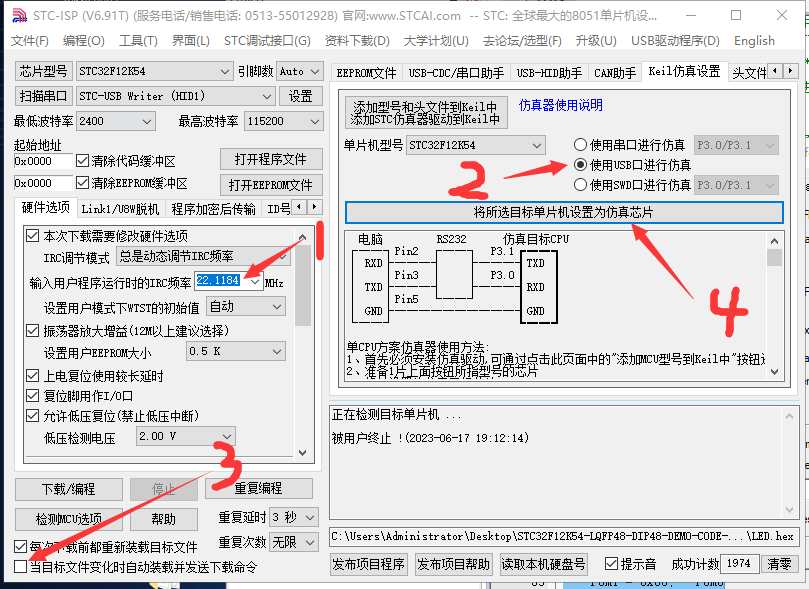

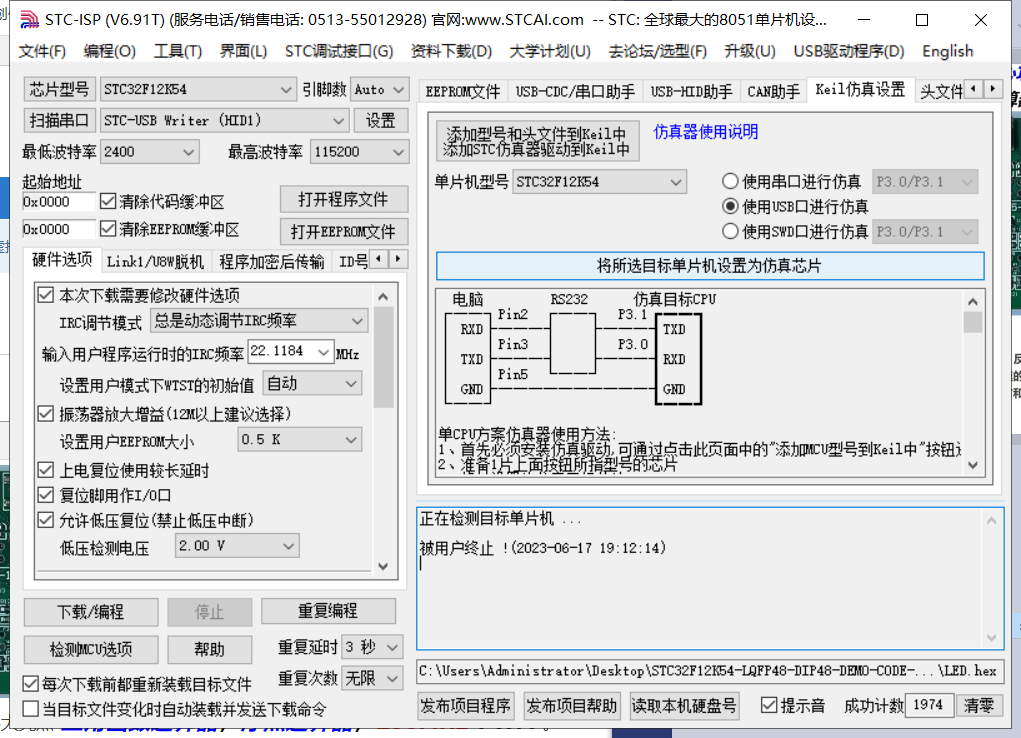

2.设置仿真芯片

这里需要注意时钟1指向的时钟选择自己的代码工程里定义好的主时钟，我的代码是22.1184Mhz的时钟，一定要和代码匹配！！

3.等待制作完成

出现上述提示即为成功，可以关闭这个软件了。这里切记一定要给板子断一下电在进行后续操作！！

4.编译代码

代码0错误，0警告，没有问题

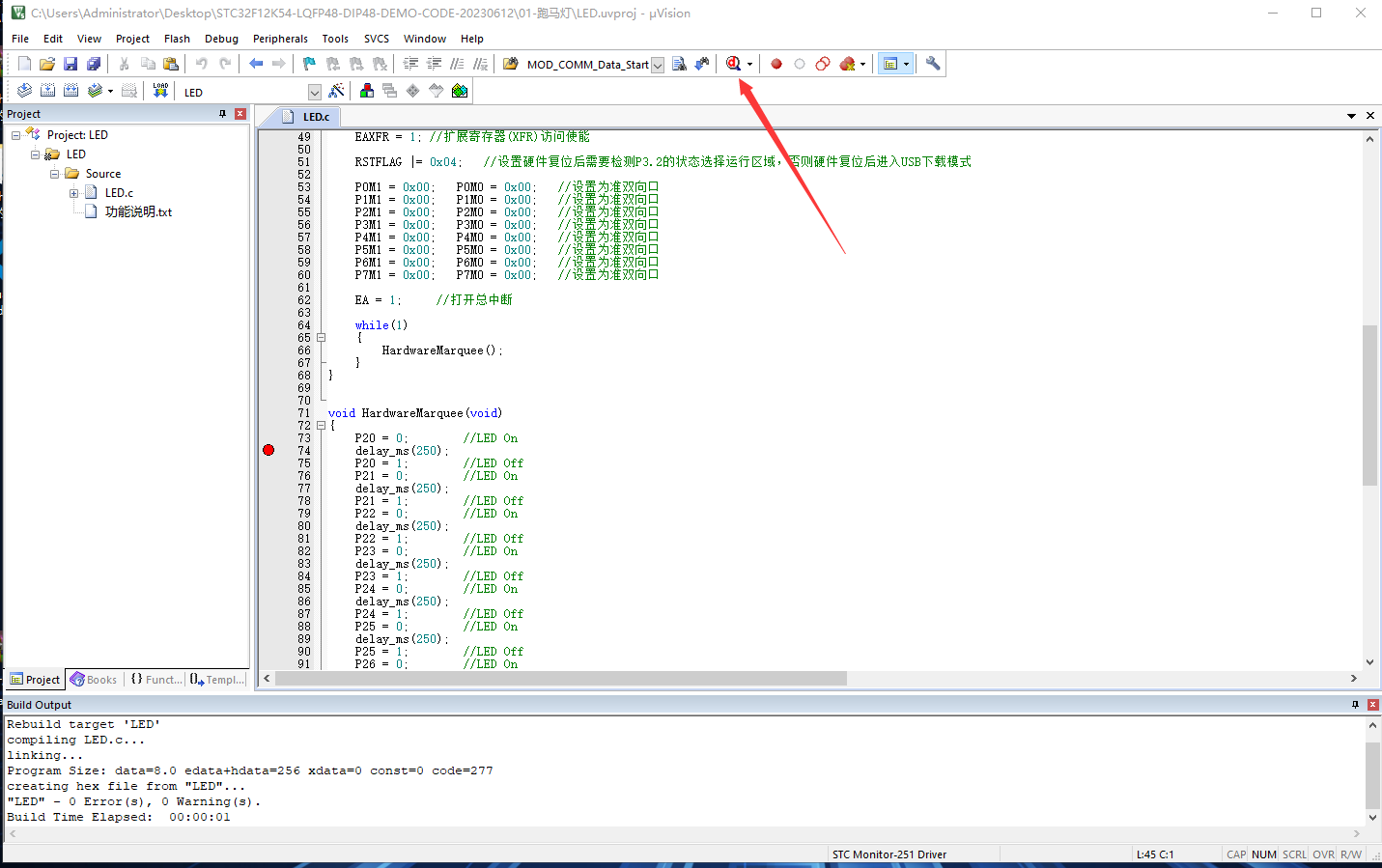

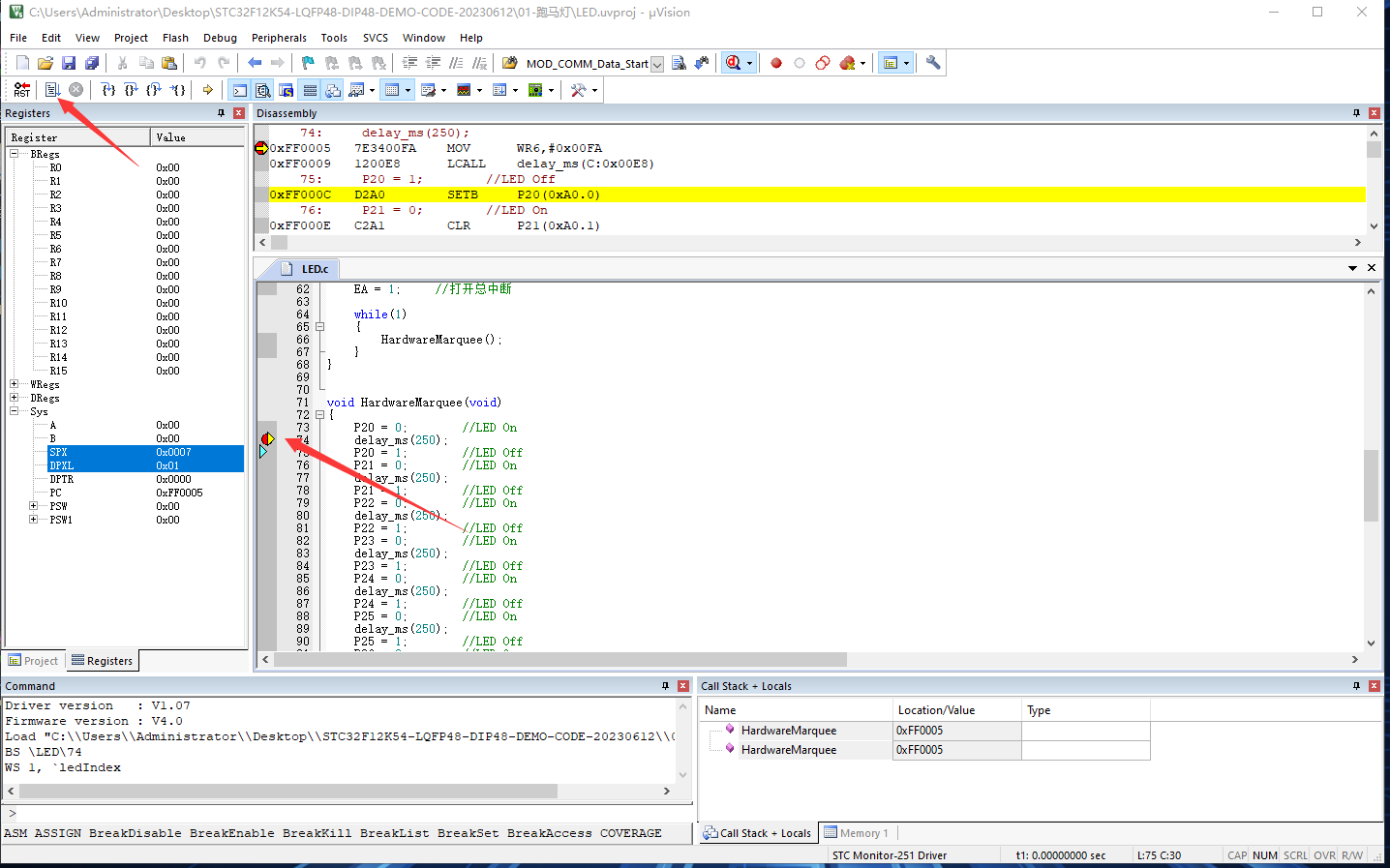

5.进入仿真模式：

可以看到上面已经进入了经典的仿真界面！！！！非常的华丽，可以像我一样在哪一行打个断点，在点击全速运行！

然后就可以看到板子上的灯会来回的流动一圈了，再点一次运行就会再动一次，然后就可以开始后面的开发之旅啦！！~祝各位小伙伴用的愉快

电子DI***

测试二：32位8051系统时钟真能跑到 64MHz 吗？

可以看到这个STC家的宣传的大字图上64MHz几个大字特别的醒目，要知道以前的STC最高速度不过48Mhz，

这速度一下上涨了33%，有那么点不真实，为了验证他是不是在吹牛，这里咱必须得动手实测下看看！

可以看到STC32F的手册商还有这个非常经典的主时钟控制寄存器，因为使用的内部的IRC时钟，这多少M没有办法测量外部的晶振来得到，那么这里就可以用这个主时钟分频到引脚上直接输出，当然为了照顾下我们的示波器，这里直接用系统时钟四分频输出，可以直接看手册的这一张代码：(不确定系统时钟的时候就可以用这个办法测试！！！)

这里附上测试代码，方便大家复制下载：

void main()
{
        EAXFR = 1; //使能访问 XFR
        //CKCON 上电初始值为 0，无需设置
        //WTST 在 ISP 下载时已自动设置，也无需设置
        P0M0 = 0x00;
        P0M1 = 0x00;
        P1M0 = 0x00;
        P1M1 = 0x00;
        P2M0 = 0x00;
        P2M1 = 0x00;
        P3M0 = 0x00;
        P3M1 = 0x00;
        P4M0 = 0x00;
        P4M1 = 0x00;
        P5M0 = 0x00;
        P5M1 = 0x00;

        // MCLKOCR = 0x01; //主时钟输出到 P5.4 口
        // MCLKOCR = 0x02; //主时钟 2 分频输出到 P5.4 口
        MCLKOCR = 0x04; //主时钟 4 分频输出到 P5.4 口
        // MCLKOCR = 0x84; //主时钟 4 分频输出到 P1.6 口

        while (1);
}
复制代码

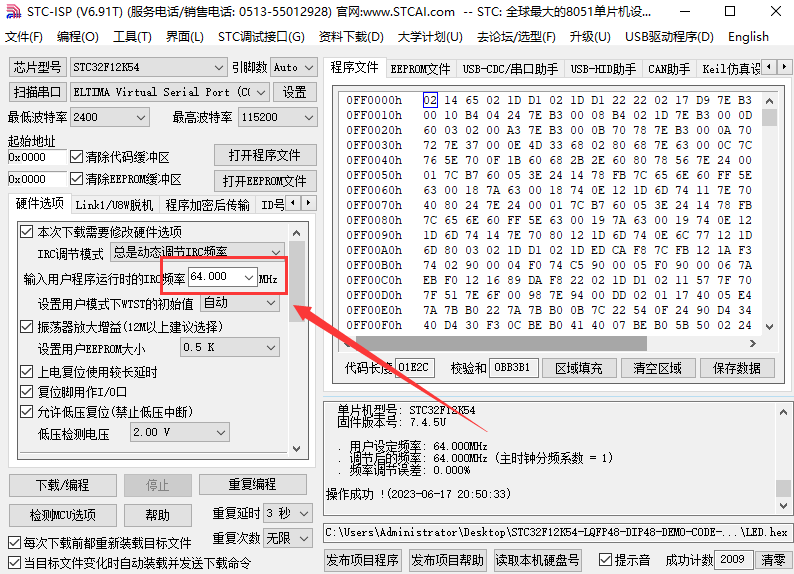

可以看到代码选择了系统时钟4分频输出，输出引脚选择了P54端口，这里下载的时候选择64m的时钟开始测试：

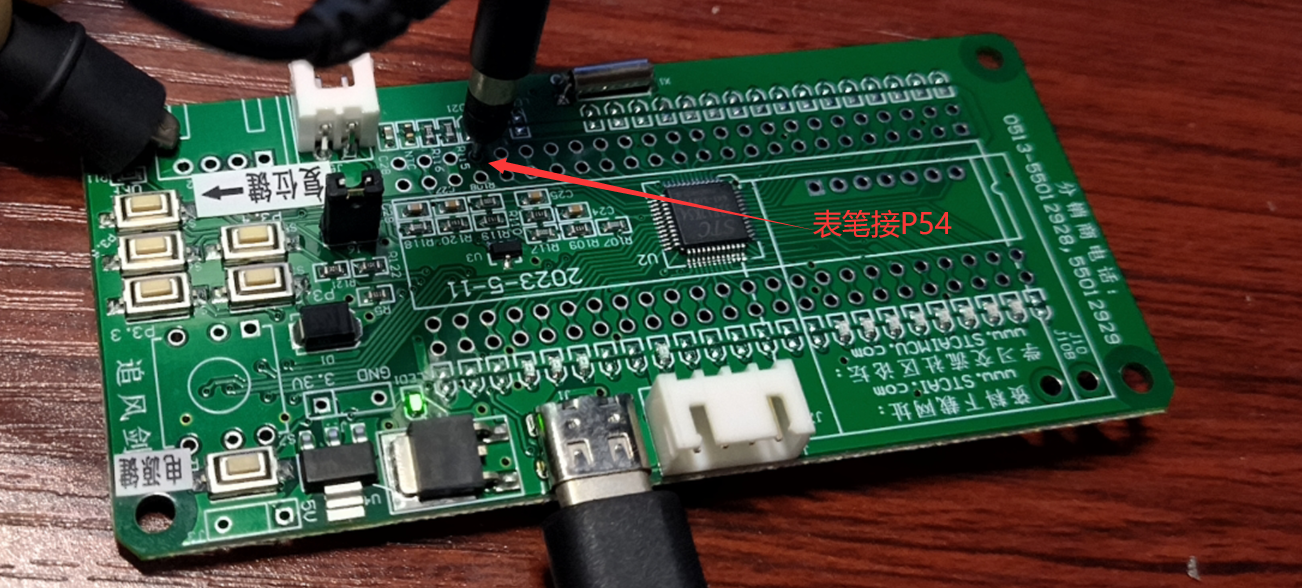

下载完成后，示波器接到板子上：

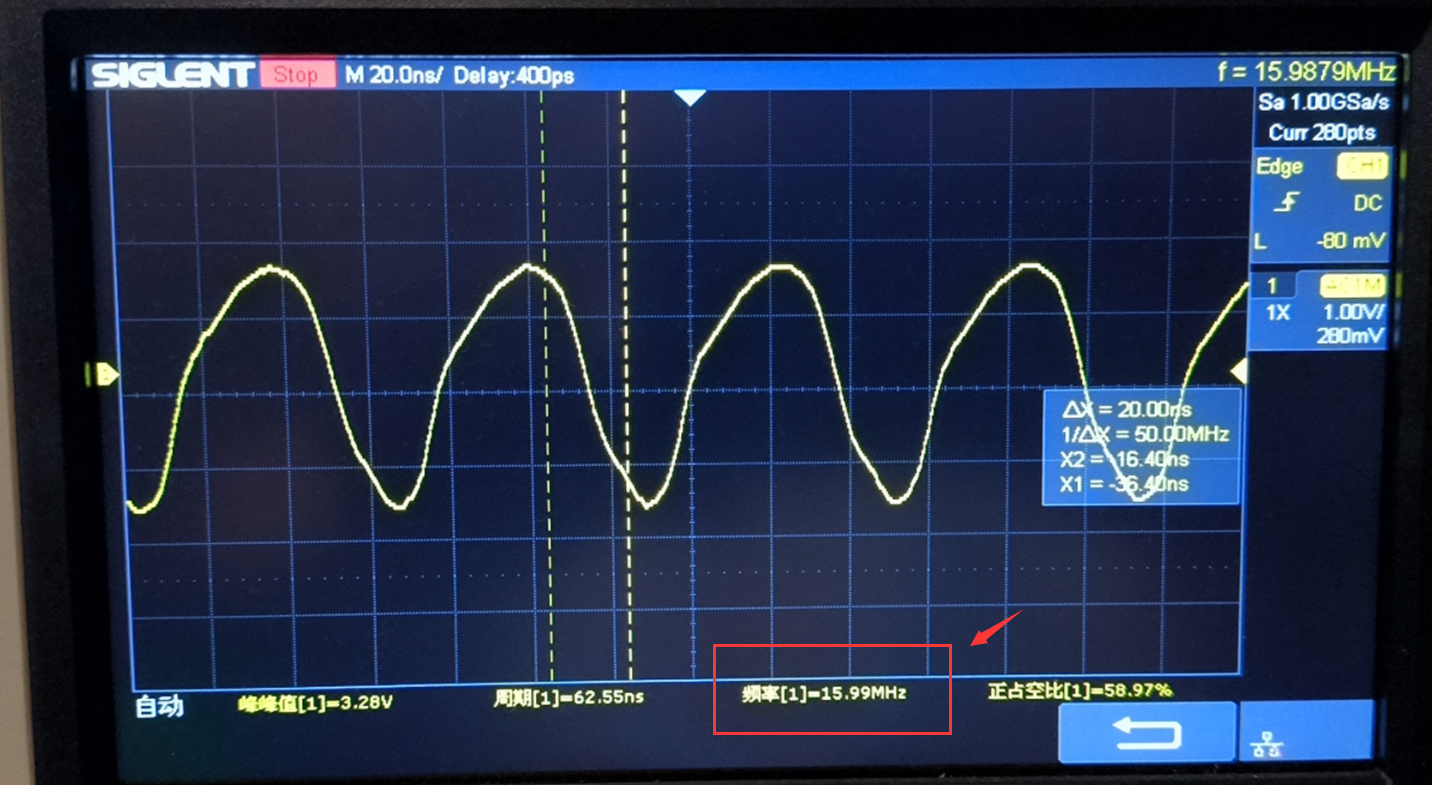

再来看示波器的结果：

可以看到示波器上输出波形的频率是大约为16Mhz，这是四分频输出，那就是说系统时钟是16*4Mhz，确确实实是64MHZ!!!诚不欺我！

当然手册还写着后续能到500MHZ,这里浅浅的期待一下哈哈！

电子DI***

冲哥戏说:  高达 500MHz 的 PWM时钟，32位8051 PWM时钟源
=====这难到是为未来的超高速STC32H准备的【500MHz CPU工作时钟】？
测试三：32位8051的PWM时钟源真能达到 250MHz 吗？

可以看到这个STC家的宣传的大字图上 250MHz-PWM 几个大字特别的醒目，最大64M的主频却能提供250M的时钟源！得试试！

在查阅了手册和论坛的多方数据之后发现，官方有大佬发了实测能到307.5M的PWM，远超宣传的250M时钟源。所以我也得按照这个基础来试试是不是真的能达到。

可以看到官方大佬提供的PWM的历程的时钟如上所示，最终实测能测到一个3.075M的PWM输出！

当然，那么问题来了，既然官方说HPLL的输入时钟可以为6~12Mhz，可他才配置了7.5M，是不是还能再高！所以这里我设置输入IRC为48，PCKI设置为4分频~那不就刚好12M的时钟给HPLL了吗在来个极限的HPLL的82倍频(倍频为52-82倍，具体数据如下)测试下，理论来说可以达到492M的PWM时钟源！！

说干就干，代码如下：

int main()
{
        ICacheOn(); //使能 ICACHE 功能

        EAXFR = 1;

        P0M0 = 0; P0M1 = 0;
        P1M0 = 0; P1M1 = 0;
        P2M0 = 0; P2M1 = 0;
        P3M0 = 0; P3M1 = 0;
        P4M0 = 0; P4M1 = 0;
        P5M0 = 0; P5M1 = 0;

        //选择 HPLL 输入时钟分频
        USBCLK &= ~PCKI_MSK;
        USBCLK |= PCKI_D4; //PLL 输入时钟 4 分频

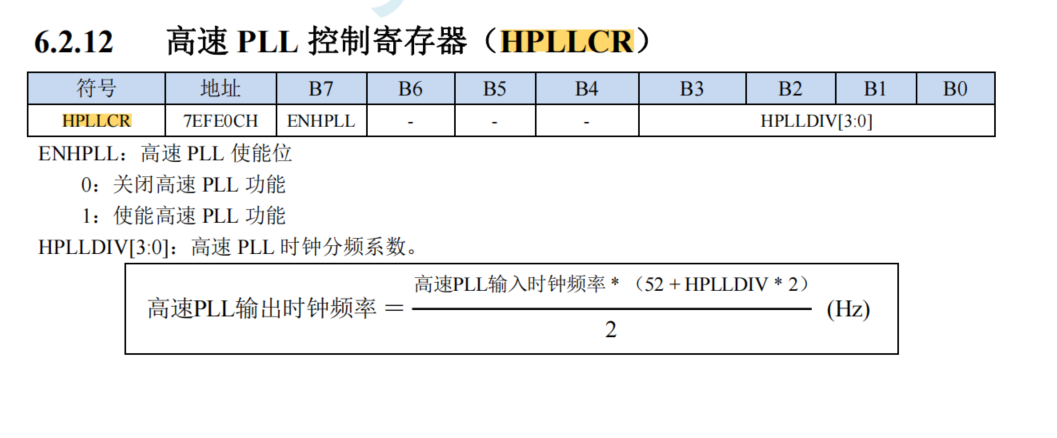

        //设置 HPLL 的除频系数
        HPLLCR = HPLLDIV_82; //F_HPLL=48M/4*82/2=480M

        //启动 HPLL
        HPLLCR |= ENHPLL; //使能 HPLL
        delay(); //等待 HPLL 时钟稳定


        //选择 HSPWM/HSSPI 时钟
        #if (HSCK_SEL == HSCK_MCLK)
                CLKSEL &= ~HSIOCK; //HSPWM/HSSPI 选择主时钟为时钟源
        #elif (HSCK_SEL == HSCK_PLL)
                CLKSEL |= HSIOCK; //HSPWM/HSSPI 选择 PLL 输出时钟为时钟源
        #else
                CLKSEL &= ~HSIOCK; //默认 HSPWM/HSSPI 选择主时钟为时钟源
        #endif

        HSCLKDIV = 0; //HSPWM/HSSPI 时钟源不分频
        HSPWMA_CFG = 0x03; //使能 PWMA 相关寄存器异步访问功能
        PWMA_PS = 0x00; //PWMA_CC1/CC1N 高速 PWM 输出到 CC1/CC1N 口

        //注意:PWMA_PS 不能使用异步方式进行读写
        //通过异步方式设置 PWMA 的相关寄存器
        WritePWMA((char)&PWMA_CCER1, 0x00);
        WritePWMA((char)&PWMA_CCMR1, 0x00); //CC1 为输出模式
        WritePWMA((char)&PWMA_CCMR1, 0x60); //OC1REF 输出 PWM1(CNT<CCR 时输出有效电平 1)
        WritePWMA((char)&PWMA_CCER1, 0x05); //使能 CC1/CC1N 上的输出功能
        WritePWMA((char)&PWMA_ENO, 0x03); //使能 PWM 信号输出到端口 P1.0/P1.1
        WritePWMA((char)&PWMA_BKR, 0x80); //使能主输出
        WritePWMA((char)&PWMA_CCR1H, 50>>8); //设置 PWM 占空比为 50 个 PWM 时钟
        WritePWMA((char)&PWMA_CCR1L, 50);
        WritePWMA((char)&PWMA_ARRH, 99>>8); //设置输出 PWM 的周期为 100 个 PWM 时钟
        WritePWMA((char)&PWMA_ARRL, 99);
        WritePWMA((char)&PWMA_DTR, 10); //设置互补对称输出 PWM 的死区
        WritePWMA((char)&PWMA_CR1, 0x01); //开始 PWM 计数

        while (1);
}
复制代码

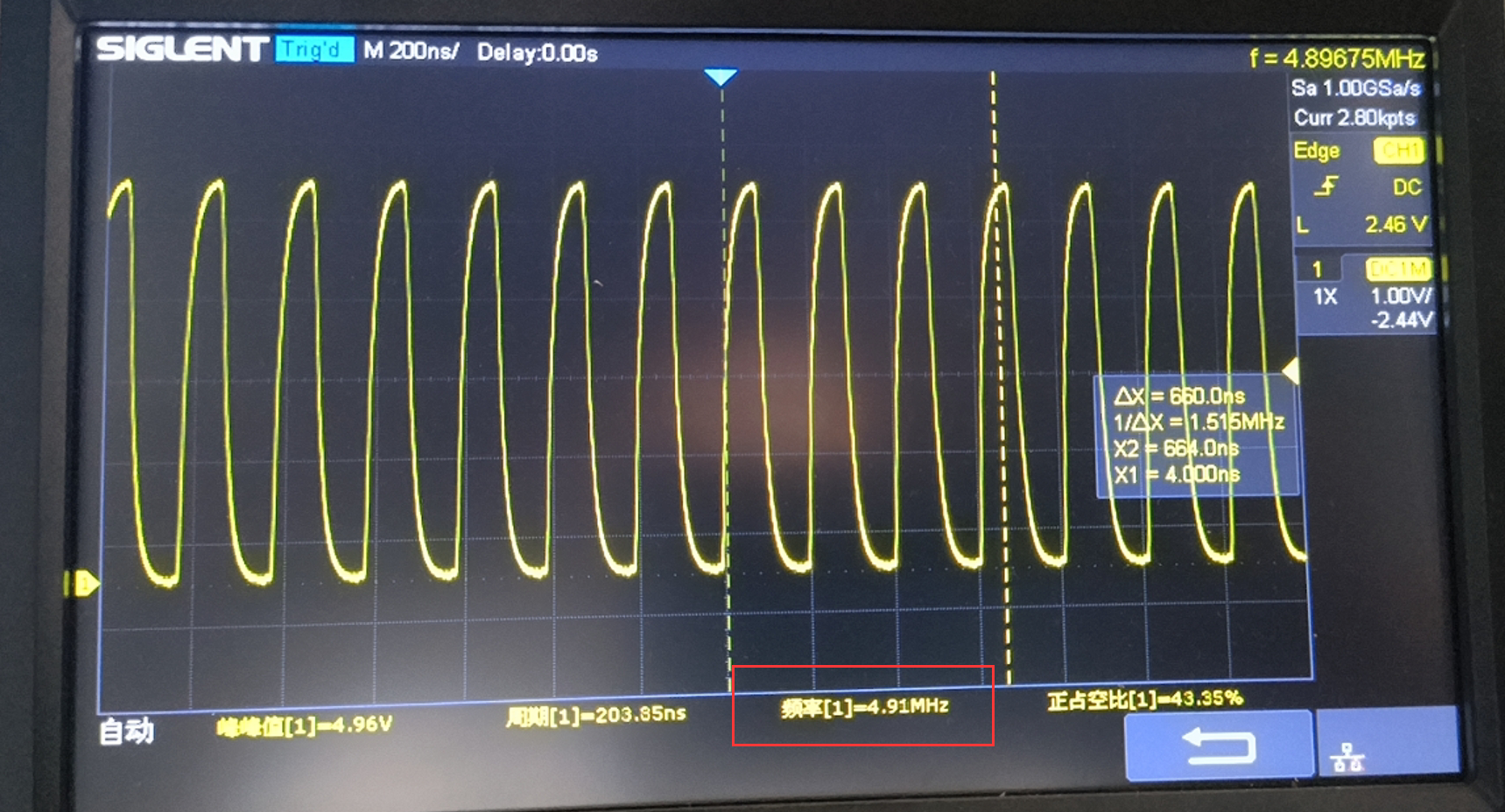

话不多说，直接上测试结果：

可以看到输出频率还是非常准确的。虽然波形稍微有一点点失真，但是输出频率高了多多少少会有些问题，这里可以设置PWM的计数周期，将PWM速度降下来，这里我把PWMA_ARR寄存器设为999，也就是输出频率保持在491K左右再来看看

看这个图波形是不是就瞬间很完美了！！所以官方说的250M其实应该是内部多方测试最稳定的一个版本，但是实际上极限的输出的频率远高于此，当然这里其实也可以看出一个事情，这里的HPLL输出频率已经达到了48/4*82 = 984MHZ ,离1Ghz其实已经非常接近了啊！！！

当然上述部分均属于测试，远超官方推荐的频率，我们一般把这种称之为超频（和电脑的CPU一样都能超频，当然超频有风险，使用需谨慎），可以看到下图所示，其实手册建议的HPLL输出在312-496MHZ之间最好（这里切记HPLL的输入时钟最好为6-12Mhz之间），我们这里提供一个最稳定最好用的一个PWM的配置。。

1.首先确定主频

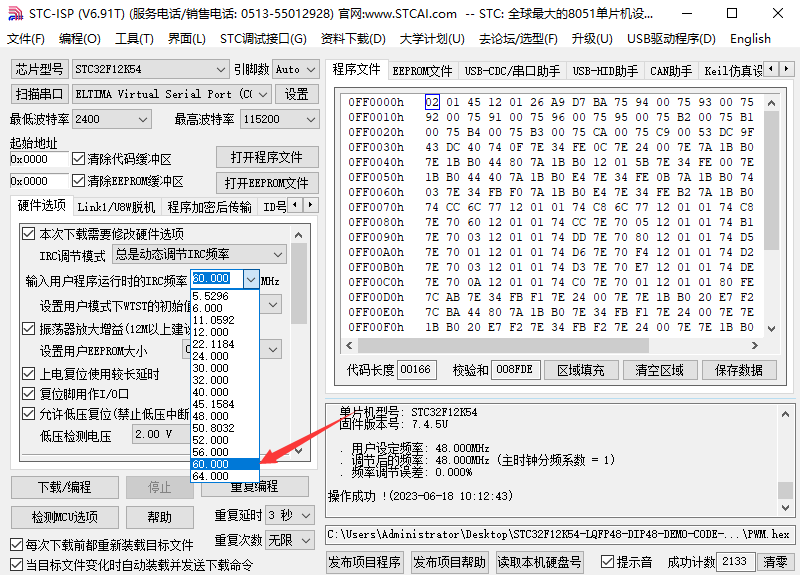

可以看到ISP软件里最大时钟是64Mhz，按照我的风格最大的不用，选倒数第二个最保守，所以这里这里我选择用60mhz的主频。

STC建议选择不调节，用出厂前就校准好的 60MHz

2.确定HPLL的参数

首先主频是60M，按照手册说的HPLL输出最大最好不超496，那这里直接60/8*64 = 480M，这个参数就挺好，公因数很多可以分出很多频率的PWM出去（还留了16M缓冲的空间，所谓做人留一线日后好相见，这里留16M日后好升级哈哈），最后输入到PWM的时钟2分频一下就是240mhz。

3.代码编写

一般的话，pwm如果对频率没有太大要求，我们都会往精度上提一提，一般分成2^8个档位以上，这里为了参数好看点实用性强一点直接配置为1000档，也就是PWMA_ARR为999。最终代码如下：

<blockquote>
复制代码

话不多说，直接上图，可以看到这个PWM的参数其实很完美！输出频率也是我们的理论值240M/1000  = 240k

所以说这个PWM其实就完全没问题，非常nice！最终代码附件下载~

神***

这 500MHz/2 后占空比是50% 的250MHz PWM时钟

=====搞 音频PWM发声, 冲哥是第一人 ！

16位PWM 当16位用，当10位用，当8位用，当2~16位用
16位PWM 当8位用

16位PWM 当10位用



16位PWM 当16位用


HPLL输出频率超过800M/2，也就是PWM输入时钟超过400M，测试4个样品，两个样品PWM无输出
HPLL输出频率超过700M/2，也就是PWM输入时钟超过350M，测试4个样品均输出正常
HPLL的输入频率确实比我们原始定的规格【6~12M】的范围要宽，【2～16M】都可以

马***

冲哥 威武。从流逝那购买的板子应该快到了，紧跟冲哥学。

神***

追风剑-STC32F12K54-64MHz-LQFP48转DIP48核心功能实验板, CPU-60MHz：

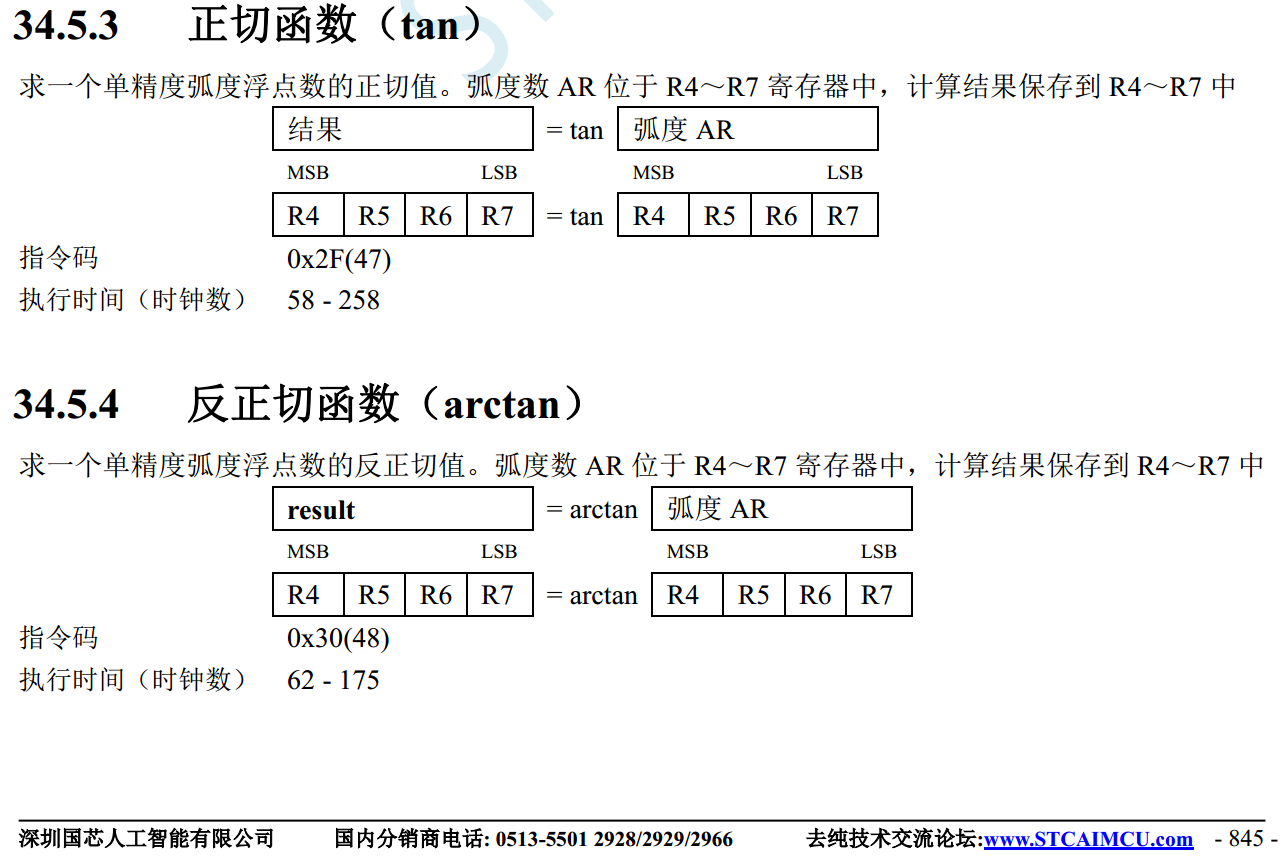

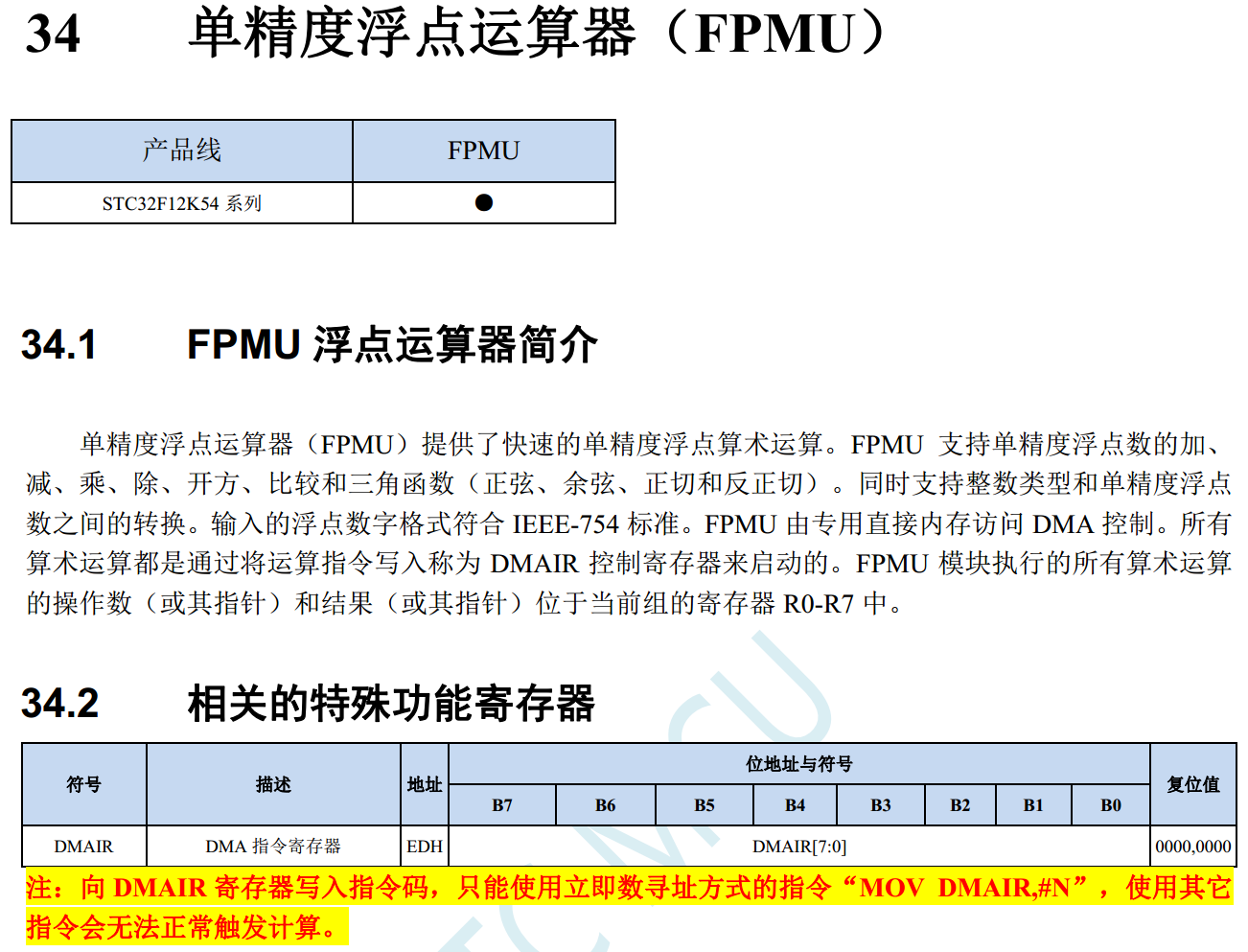

有【硬件三角函数，硬件浮点】
sin/cos,  270时钟/60     <=   4.5uS
sin/cos,  32个时钟/60，  大致 0.5uS
比运算能力 STC32F12K54-64I-LQFP48, 超过 STM32F103C8T6了
=====请冲哥测试下【硬件三角函数，硬件浮点】

神***

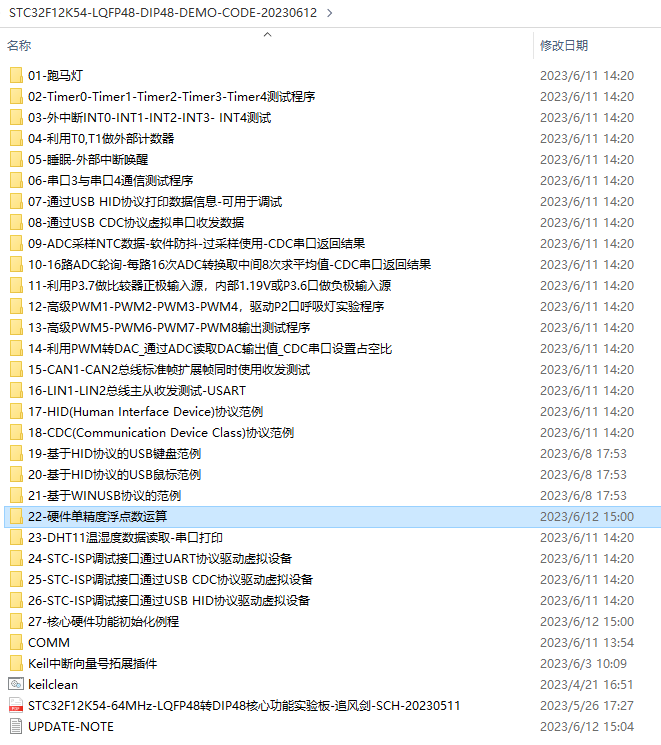

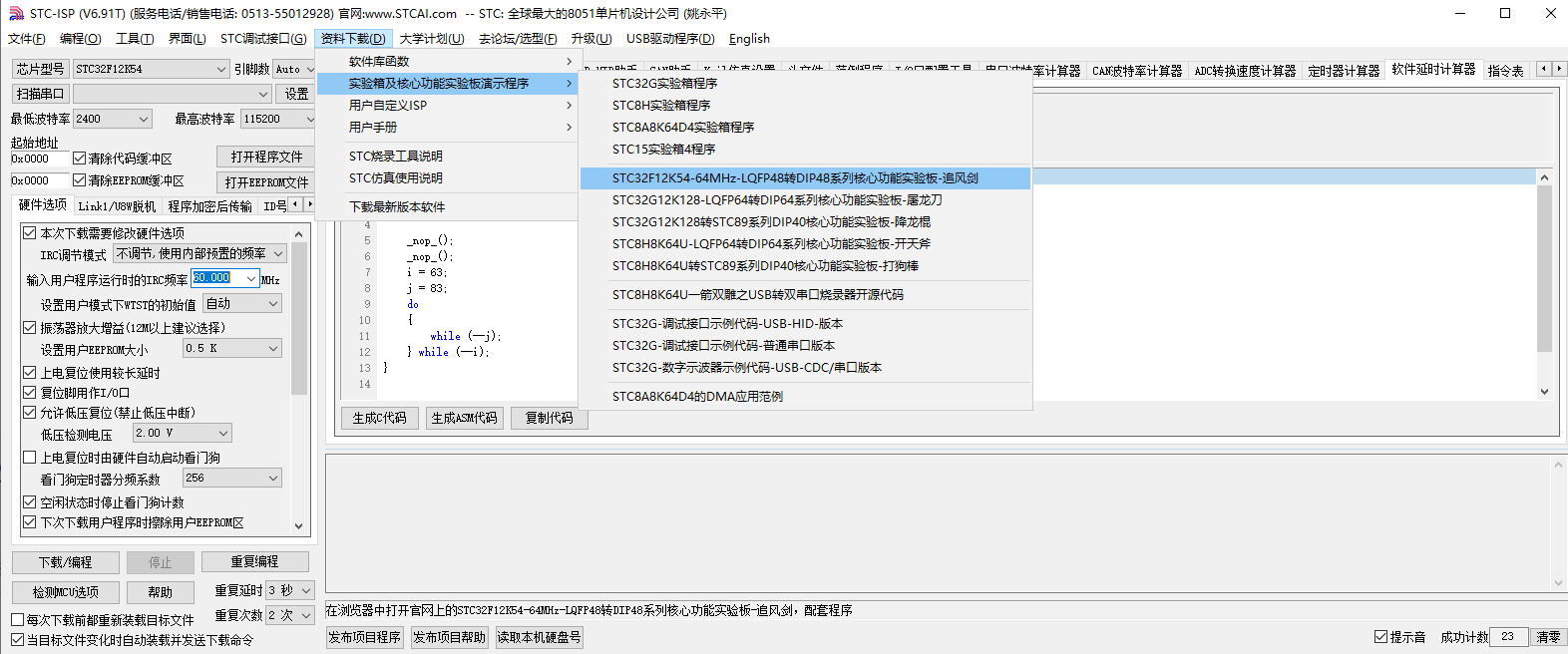

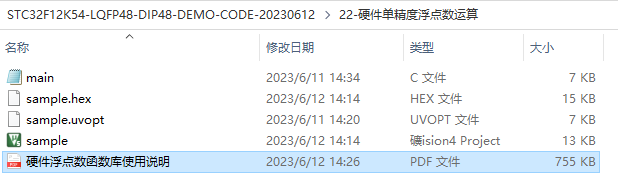

追风剑-STC32F12K54-64MHz-LQFP48转DIP48核心功能实验板的演示程序中也有对应的演示程序







/*---------------------------------------------------------------------*/
/* --- STC MCU Limited ------------------------------------------------*/
/* --- STC 1T Series MCU Demo Programme -------------------------------*/
/* --- Mobile: (86)13922805190 ----------------------------------------*/
/* --- Fax: 86-0513-55012956,55012947,55012969 ------------------------*/
/* --- Tel: 86-0513-55012928,55012929,55012966 ------------------------*/
/* --- Web: www.STCAI.com ---------------------------------------------*/
/* --- BBS: www.STCAIMCU.com  -----------------------------------------*/
/* --- QQ:  800003751 -------------------------------------------------*/
/* 如果要在程序中使用此代码,请在程序中注明使用了STC的资料及程序            */
/*---------------------------------------------------------------------*/

/*************  功能说明    **************

本例程基于STC32F核心转接板（追风剑）进行编写测试。

短按(50ms~1s)P3.2按钮一次，计算一次浮点数运算结果。

通过USB生成的CDC串口发送，使用电脑串口助手就能查看计算结果。

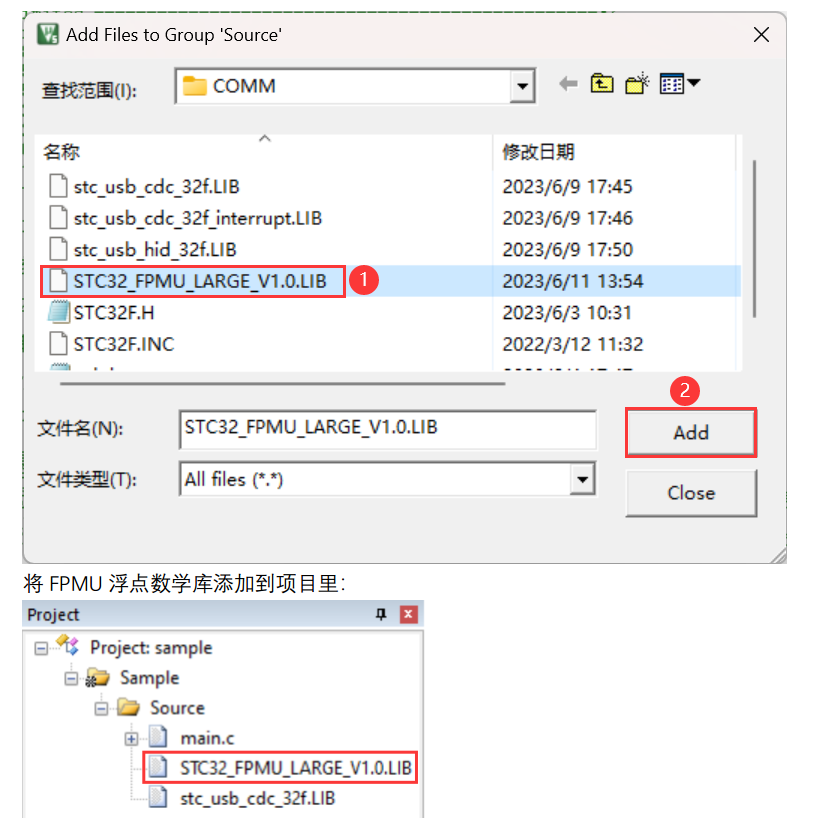

项目加载“STC32_FPMU_LARGE_V1.0.lib”库函数，则使用硬件浮点数单元进行浮点数运算；

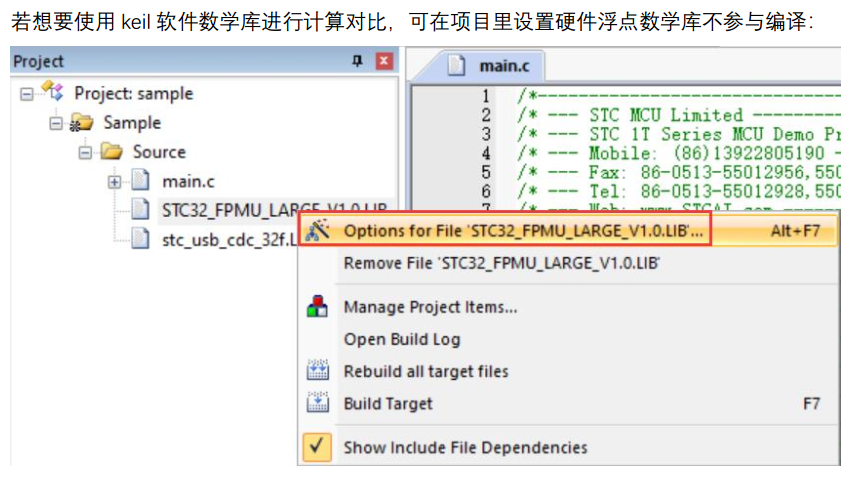

项目不加载“STC32_FPMU_LARGE_V1.0.lib”库函数，则使用keil软件浮点数库进行浮点数运算；

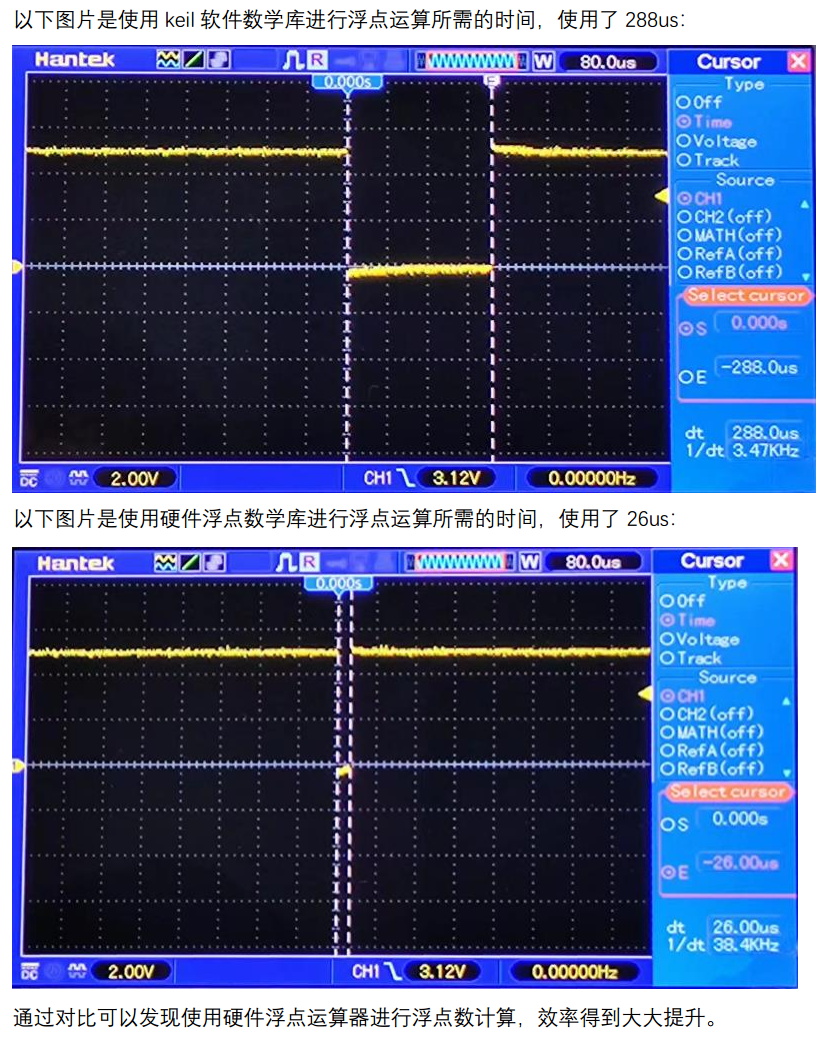

通过示波器测量P01低电平时间可对比使用硬件浮点数单元与使用keil软件浮点数库进行浮点数运算所需的时间。

此外程序演示两种复位进入USB下载模式的方法：
1. 通过每1毫秒执行一次“KeyResetScan”函数，实现长按P3.2口按键触发MCU复位，进入USB下载模式。
   (如果不希望复位进入USB下载模式的话，可在复位代码里将 IAP_CONTR 的bit6清0，选择复位进用户程序区)
2. 通过加载“stc_usb_cdc_32f.lib”库函数，实现使用STC-ISP软件发送指令触发MCU复位，进入USB下载模式并自动下载。
   (注意：使用CDC接口触发MCU复位并自动下载功能，需要勾选端口设置：下次使用STC-HID接口进行ISP下载)

下载时, 选择时钟 60MHZ (用户可自行修改频率)。

******************************************/
#define PRINTF_HID           //printf输出直接重定向到USB接口(包含usb.h前定义)

#include "../comm/STC32F.h"  //包含此头文件后，不需要再包含"reg51.h"头文件
#include "../comm/usb.h"     //USB调试及复位所需头文件
#include <math.h>
#include "stdio.h"
#include "intrins.h"

/*************  本地常量声明    **************/

#define MAIN_Fosc       60000000UL  //定义主时钟

/*************  IO口定义    **************/

/*************  本地变量声明    **************/

char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";                      //设置自动复位到ISP区的用户接口命令

//P3.2口按键复位所需变量
bit Key_Flag;
bit Key_Short_Flag;
bit Key_Short_Function;
u16 Key_cnt;

float cfl1=3.9;
float cfl2=5.1;
float cfl3;
float cfl4;
float cfl5;
float cfl6;
float cfl7;
float cfl8;
float cfl9;
float cfl10;

/*************  本地函数声明    **************/

void KeyScan(void);
void delay_ms(u8 ms);

/****************  外部函数声明和外部变量声明 *****************/

/******************** 主函数 **************************/
void main(void)
{
    EAXFR = 1; //扩展寄存器(XFR)访问使能

    P0M1 = 0x00;   P0M0 = 0x00;   //设置为准双向口
    P1M1 = 0x00;   P1M0 = 0x00;   //设置为准双向口
    P2M1 = 0x00;   P2M0 = 0x00;   //设置为准双向口
    P3M1 = 0x00;   P3M0 = 0x00;   //设置为准双向口
    P4M1 = 0x00;   P4M0 = 0x00;   //设置为准双向口
    P5M1 = 0x00;   P5M0 = 0x00;   //设置为准双向口
    P6M1 = 0x00;   P6M0 = 0x00;   //设置为准双向口
    P7M1 = 0x00;   P7M0 = 0x00;   //设置为准双向口

    //====== USB 初始化 ======
    P3M0 &= ~0x03;
    P3M1 |= 0x03;

    IRC48MCR = 0x80;
    while (!(IRC48MCR & 0x01));

    USBCLK = 0x00;
    USBCON = 0x90;
    //========================
    usb_init();  //USB CDC 接口配置
    EA = 1;

    while(1)
    {
        delay_ms(1);
        KeyScan();     //每毫秒检查一次按键状态

        if(DeviceState != DEVSTATE_CONFIGURED)  //等待USB完成配置
            continue;

        if(Key_Short_Function)      //P3.2按键短按
        {
            Key_Short_Function = 0; //短按一次P3.2按键，计算一次浮点数运算

            P01 = 0;
            cfl3 = cfl1*cfl2;
            cfl4 = cfl1/cfl2-cfl3;
            cfl5 = cfl1*cfl2+cfl4;
            cfl6 = cfl1/cfl2*sin(cfl5);
            cfl7 = cfl1/cfl2*cos(cfl6);
            cfl8 = cfl1/cfl2*tan(cfl7);
            cfl9 = cfl1/cfl2*sqrt(cfl8);
            cfl10 = cfl1/cfl2*atan(cfl9);
            P01 = 1;

            printf("cfl3=%f\r\n",cfl3); //CDC串口打印计算结果
            printf("cfl4=%f\r\n",cfl4);
            printf("cfl5=%f\r\n",cfl5);
            printf("cfl6=%f\r\n",cfl6);
            printf("cfl7=%f\r\n",cfl7);
            printf("cfl8=%f\r\n",cfl8);
            printf("cfl9=%f\r\n",cfl9);
            printf("cfl10=%f\r\n",cfl10);
        }

        if (bUsbOutReady)
        {
            //USB_SendData(UsbOutBuffer,OutNumber);    //发送数据缓冲区，长度

            usb_OUT_done();    //接收应答（固定格式）
        }
    }
}

//========================================================================
// 函数: void delay_ms(u8 ms)
// 描述: 延时函数。
// 参数: ms,要延时的ms数, 这里只支持1~255ms. 自动适应主时钟.
// 返回: none.
// 版本: VER1.0
// 日期: 2021-3-9
// 备注:
//========================================================================
void delay_ms(u8 ms)
{
     u16 i;
     do{
        i = MAIN_Fosc / 14000;  //软件延时与程序指令延时参数(WTST)值有关
        while(--i);
     }while(--ms);
}

//========================================================================
// 函数: void KeyScan(void)
// 描述: P3.2口按键长按1秒触发软件复位，进入USB下载模式。
// 参数: none.
// 返回: none.
// 版本: VER1.0
// 日期: 2022-6-11
// 备注:
//========================================================================
void KeyScan(void)
{
    if(!P32)
    {
        if(!Key_Flag)
        {
            Key_cnt++;
            if(Key_cnt >= 1000)                //连续1000ms有效按键检测
            {
                Key_Short_Flag = 0;
                Key_Flag = 1;                //设置按键状态，防止重复触发

                USBCON = 0x00;      //清除USB设置
                USBCLK = 0x00;
                IRC48MCR = 0x00;

                delay_ms(10);
                IAP_CONTR = 0x60;   //触发软件复位，从ISP开始执行
                while (1);
            }
            else if(Key_cnt >= 50)  //50ms防抖
            {
                Key_Short_Flag = 1; //设置短按标志
            }
        }
    }
    else
    {
        if(Key_Short_Flag)      //判断是否短按
        {
            Key_Short_Flag = 0; //清除短按标志
            Key_Short_Function = 1;
        }
        Key_cnt = 0;
        Key_Flag = 0;
    }
}

神***

国学***

跟着冲哥学习    追风剑USB仿真

zx***

冲哥的讲解非常详细，我开始自己摸索不太顺利，跟冲哥学习一下就操作成功！谢谢冲哥！
