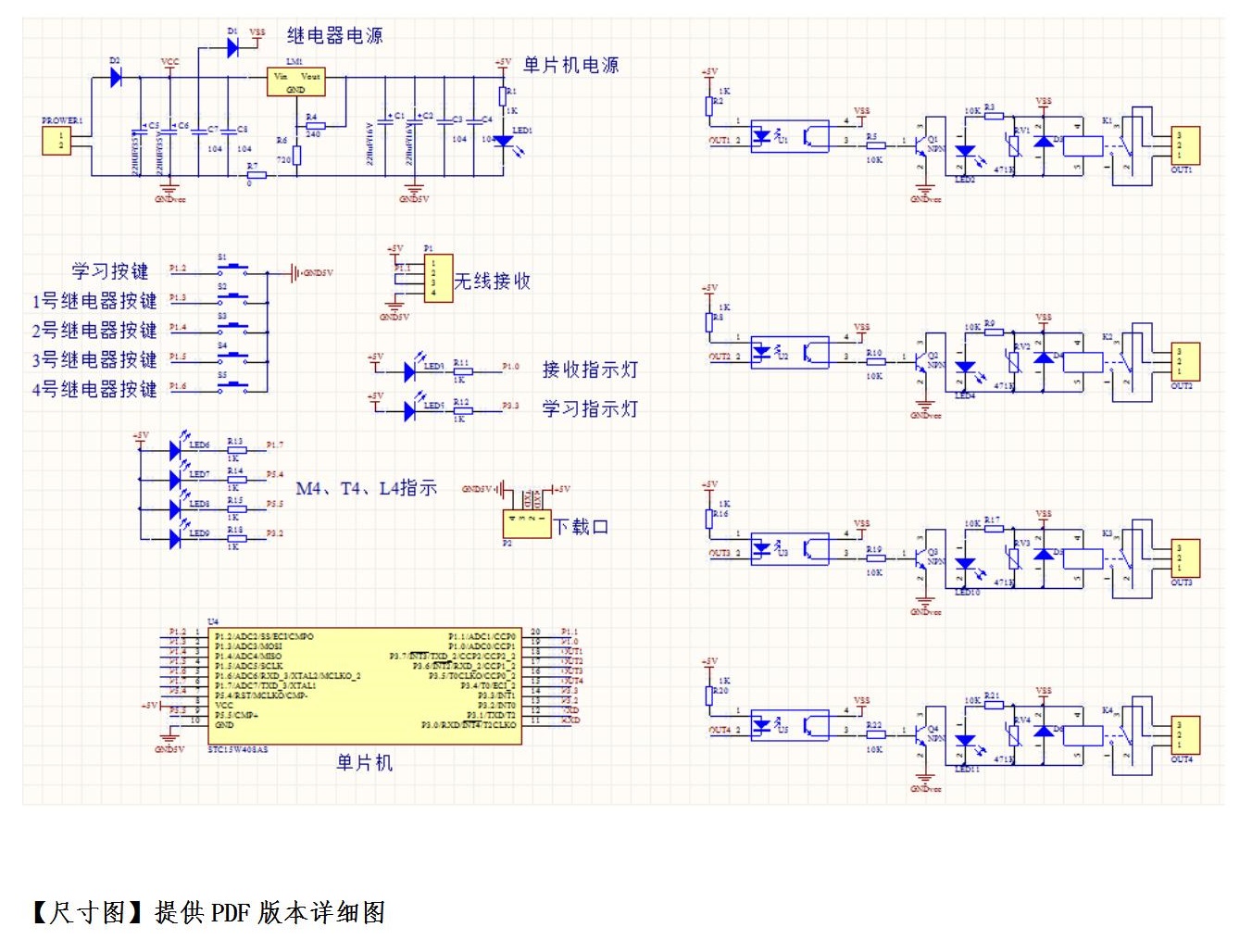

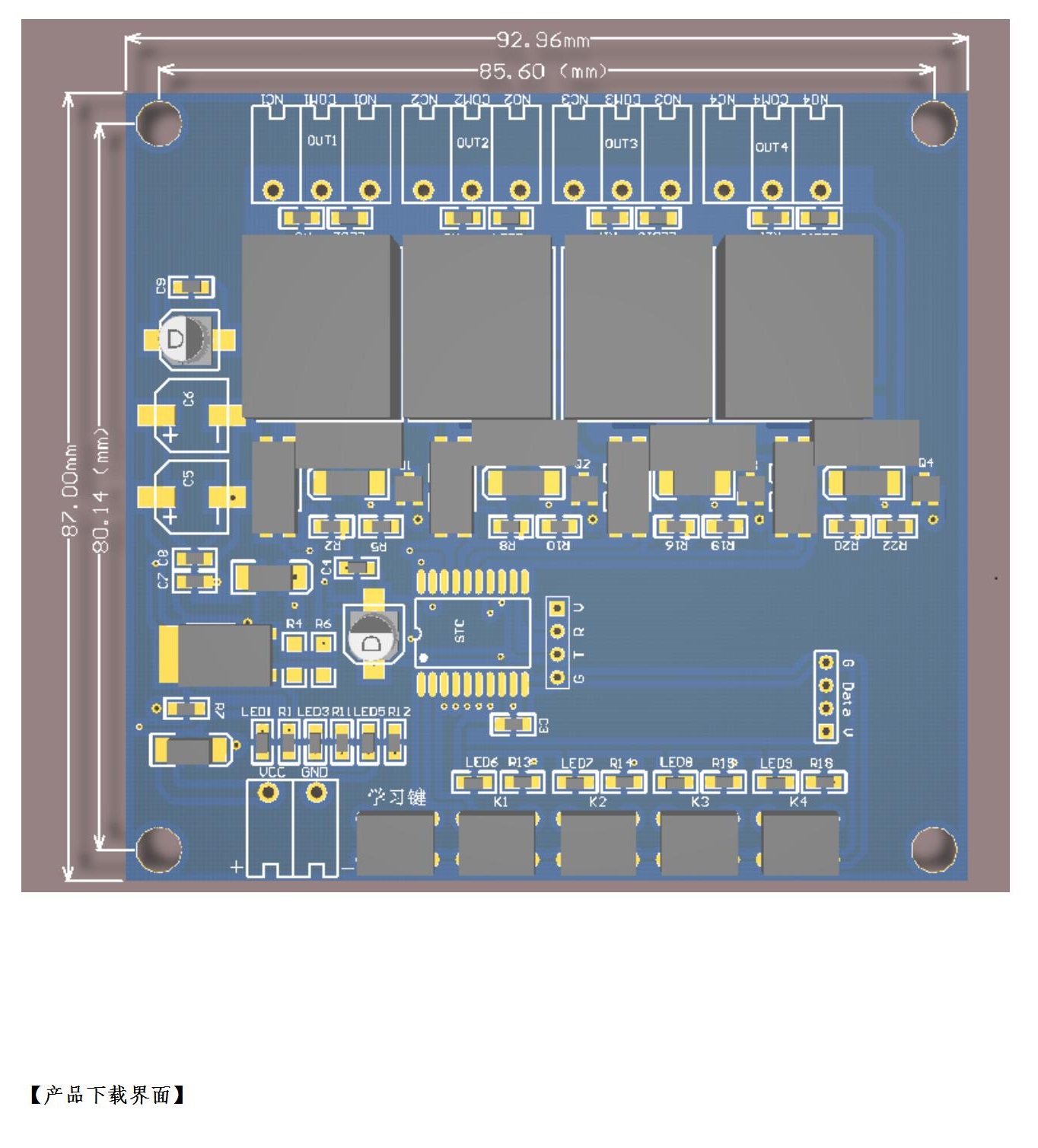

基于STC15W408AS单片机设计的四路无线遥控解码电路控制继电器开源原理图例程

钰平*** · 发表于 2023-6-17 14:02:27

//-----------------兼容2262 1527的解码实验程序----------------//
//测试单片机：STC15W408AS

//晶振：内部 11.0592mHZ

//复位方式：内部复位

//串口通讯：波特率9600/数据位8/停止位1/无校验
//调试环境：KEIL3

//程序功能：实现2262解码，学习、自适应多阻值,片内EEPROM，存储60个遥控器数据

// 不依赖硬件，不占用硬件资源。移植更加方便

//学习遥控器：按一下学习键，学习灯点亮，松开学习键，按动要学习的遥控器按键，学习灯熄灭，学习成功。重复上述操作可学习多个遥控器.

// 清除：按住学习键不放，直到学习灯自动熄灭，擦除成功.

/**********************************************************/

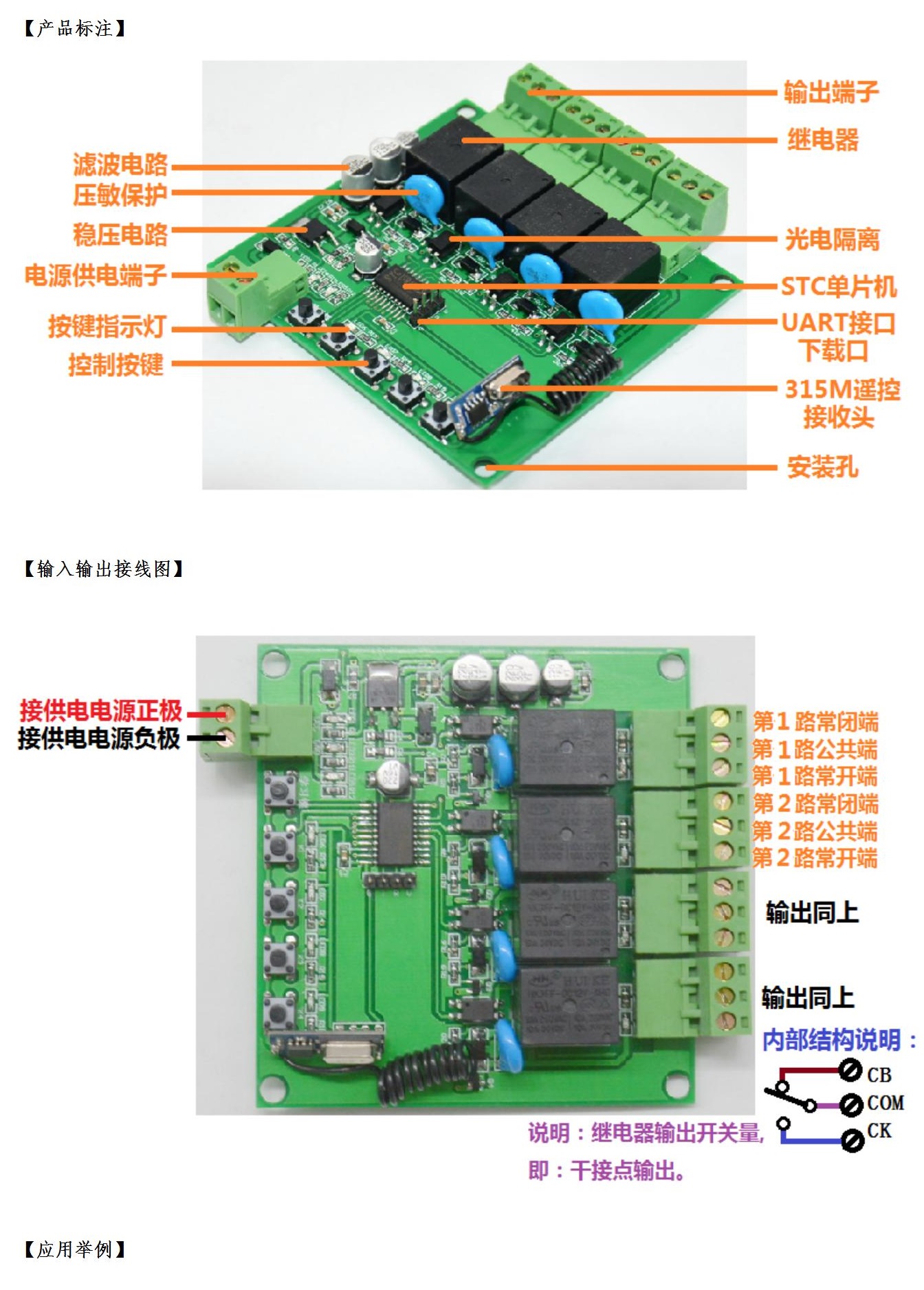

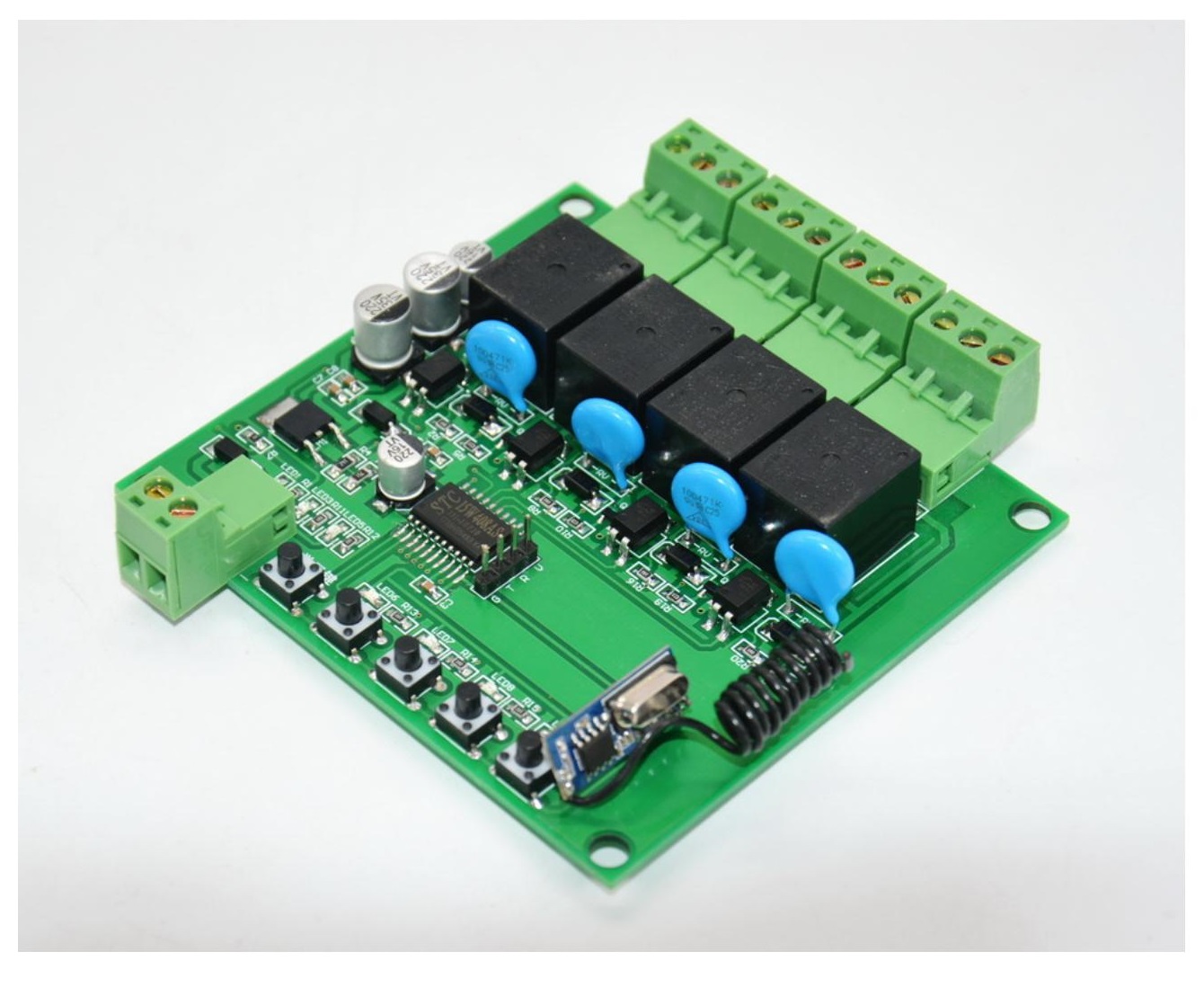

GYJ-0282 淘宝描述_02.jpg

#include <STC15W408AS.h>

#include <intrins.h>
#define uchar unsigned char
#define uint  unsigned int
sbit RF    = P1^1;    //信号输入
sbit LED = P3^3;    //学习指示灯
sbit set = P1^2;    //学习键
sbit D0 = P3^4;    //1号继电器解码输出
sbit D1 = P3^5;    //2号继电器
sbit D2 = P3^6;    //3号继电器
sbit D3 = P3^7;    //4号继电器
sbit deng1    = P1^7;    //K1指示灯
sbit deng2    = P5^4;    //K2指示灯
sbit deng3    = P5^5;    //K3指示灯
sbit deng4    = P3^2;    //K4指示灯
sbit VT = P1^0;    //接收指示灯
sbit aj1 = P1^3;    //K1
sbit aj2 = P1^4;    //K2
sbit aj3 = P1^5;    //K3
sbit aj4 = P1^6;    //K4
bit  decode_ok;    //解码成功
bit rf_ok;          //收到有效数据
bit study;       //学习标志
bit jmnx;  //编码类型 0是2262，1是1527
bit m=0,ba=0,ca=0,da=0,ea=0,za=0,aa=0,hv=0,ff=0,ra=0,rb=0,rc=0,rd=0,g=0,hm=0,biao=0,kt=0;
bit biao_1=0,g_1=0,kt_1=0,hm_1=0;
bit biao_2=0,g_2=0,kt_2=0,hm_2=0;
bit biao_3=0,g_3=0,kt_3=0,hm_3=0;
uchar da1527[2][3];  //解码过程中临时数组
uchar key_d;  //遥控器按键码
uchar short_k;    //窄脉冲宽度
uchar ss=0,sn=0,h=0,yz=0,hh=0,yy=0,yk=0,yu=0;hk=0,sj=0,so=0,jk=0,hu=0,t1=0,t2=0,t3=0,t4=0;
uint dt=0,dr=0,dq=0,rv=0,rv_1=0,rv_2=0,rv_3=0;
uchar trg=0,trg_1=0,trg_2=0,trg_3=0,cont=0,cont_1=0,cont_2=0,cont_3=0;
uchar ReadData=0,ReadData_1=0,ReadData_2=0,ReadData_3=0;
static uint sk=0;
uchar xdata key_number[181]; //遥控器编码数组，存放60个遥控器

void delay_1ms(uint x) //1毫秒延时
{
uchar b,c;
for(x;x>0;x--)
{
for(b=3;b>0;b--)
{
for(c=150;c>0;c--);
}
}
}

void delay(uint ms)//
{
  while(ms--)
{
   ms++;

   ms--;
}
}

//====================================================
/////////片内EEPROM读写驱动程序///////////////////////////
//====================================================

void IAP_Disable()    //关闭IAP
{
//关闭IAP 功能, 清相关的特殊功能寄存器,使CPU 处于安全状态,
//一次连续的IAP 操作完成之后建议关闭IAP 功能,不需要每次都关
IAP_CONTR = 0;    //关闭IAP 功能
IAP_CMD = 0;    //清命令寄存器,使命令寄存器无命令,此句可不用
IAP_TRIG = 0;    //清命令触发寄存器,使命令触发寄存器无触发,此句可不用
IAP_ADDRH = 0;
IAP_ADDRL = 0;
}//

//读一字节，调用前需打开IAP 功能，入口:DPTR = 字节地址，返回:A = 读出字节
uchar read_add(uint addr)    //读EEPROM
{
IAP_DATA = 0x00;
IAP_CONTR = 0x84;       //打开IAP 功能, 设置Flash 操作等待时间
IAP_CMD = 0x01;                //IAP/ISP/EEPROM 字节读命令

IAP_ADDRH = addr>>8; //设置目标单元地址的高8 位地址
IAP_ADDRL = addr&0xff; //设置目标单元地址的低8 位地址

EA = 0;
IAP_TRIG = 0x5a; //先送 46h,再送B9h 到ISP/IAP 触发寄存器,每次都需如此
IAP_TRIG = 0xa5; //送完 B9h 后，ISP/IAP 命令立即被触发起动
_nop_();
EA = 1;
IAP_Disable(); //关闭IAP 功能, 清相关的特殊功能寄存器,使CPU 处于安全状态,
                  //一次连续的IAP 操作完成之后建议关闭IAP 功能,不需要每次都关
return (IAP_DATA);
}//------------------------------------------------------------------------------

//字节编程，调用前需打开IAP 功能，入口:DPTR = 字节地址, A= 须编程字节的数据
void write_add(uint addr,uchar ch)    //直接写EEPROM
{
IAP_CONTR = 0x84;       //打开 IAP 功能, 设置Flash 操作等待时间
IAP_CMD = 0x02;                //IAP/ISP/EEPROM 字节编程命令

IAP_ADDRH = addr>>8; //设置目标单元地址的高8 位地址
IAP_ADDRL = addr&0xff; //设置目标单元地址的低8 位地址

IAP_DATA = ch;                //要编程的数据先送进IAP_DATA 寄存器
EA = 0;
IAP_TRIG = 0x5a; //先送 46h,再送B9h 到ISP/IAP 触发寄存器,每次都需如此
IAP_TRIG = 0xa5; //送完 B9h 后，ISP/IAP 命令立即被触发起动
_nop_();
EA = 1;
IAP_Disable(); //关闭IAP 功能, 清相关的特殊功能寄存器,使CPU 处于安全状态,
                  //一次连续的IAP 操作完成之后建议关闭IAP 功能,不需要每次都关
}//------------------------------------------------------------------------------
//擦除扇区, 入口:DPTR = 扇区地址

void Sector_Erase(uint addr)    //扇区擦除
{
   IAP_CONTR = 0x84;       //打开IAP 功能, 设置Flash 操作等待时间
IAP_CMD = 0x03;                //IAP/ISP/EEPROM 扇区擦除命令

IAP_ADDRH =addr>>8; //设置目标单元地址的高8 位地址
IAP_ADDRL =addr&0xff; //设置目标单元地址的低8 位地址

EA = 0;
IAP_TRIG = 0x5a; //先送 46h,再送B9h 到ISP/IAP 触发寄存器,每次都需如此
IAP_TRIG = 0xa5; //送完 B9h 后，ISP/IAP 命令立即被触发起动
_nop_();
EA = 1;
}//------------------------------------------------------------------------------

//============================接收解码部分========================================//

void RF_decode()
{
   uchar ii=0,j=0,k=0,rep=0;
       uint head_k=0;          //短脉冲宽度
   uchar s;
//-------------------------------数据接收-----------------------------------------
   short_k=0;
   while(RF && j<250)    //检测头信号前一个高脉冲的宽度
         {
     delay(1);
short_k++;
   }
   while(!RF)
         {
     delay(1);
head_k++;
   } //检测头脉冲的宽度
   if(((short_k*24)<head_k) && (head_k<(short_k*38))) //引导码宽度是窄脉冲的32倍 24/38
      {
         for(rep=0;rep<2;rep++)
            {
      for(ii=0;ii<3;ii++)//3字节
                  {
               for(k=0;k<8;k++)//每个字节8位
                  {
      j=0;
while(RF && j<245)
{
delay(1);
j++;
}//
                             if(j>(short_k-short_k/2-short_k/3)&&j<(short_k*1.96))
{
da1527[rep][ii]&=~(1<<((7-k)));
}
                                else if(j>(short_k*1.96)&&j<(short_k*5))da1527[rep][ii]|=(1<<(7-k));
                        else {return;}       //乱码退出
                     j=0;
while(!RF && j<150){delay(2);j++;}    //跳过低电平
   }
               }//for(ii=0;ii<12;ii++)
               j=0;while(RF && (j<200)){delay(1);j++;}          //跳个最后一个高脉冲
         head_k=0;while(!RF) {delay(1);head_k++;} //检测下一个前导信号的寬度
         if((head_k<(short_k*26)) || (head_k>(short_k*38)))  {return;} //引导码宽度是窄脉冲的32倍  //乱码退出
           }
         //+++++++++++++++++++++++++2262与1527数据分离处理++++++++++++++++++++++++++++++++++++++++
   if((da1527[0][0]==da1527[1][0]) && (da1527[0][1]==da1527[1][1]) && (da1527[0][2]==da1527[1][2])) //两次接收到的数据相同
               {
                  uchar u,i,x;
   rf_ok=1;
   for(i=0;i<3;i++)  //判定2262与1527
                     {
                        for(u=0;u<4;u++) {if(((da1527[0]>>(u*2)) & 3)==2) {i=80;break;}}  //有10则为1527
   if(i==80) break;
                     }
                  if(i==80)  //1527
                     {
                        key_d=da1527[1][2] & 0x0f;       //分出1527的按键值
                        da1527[0][2]=da1527[1][2]>>4; //分出1527的后4位地址
   jmnx=1;       //为0是2262，1是1527
                     }
                     else    //2262
                     {
                        key_d=0;
                        for(i=0;i<4;i++){if(((da1527[0][2]>>(i*2))&3)==3) key_d|=1<<i;} //计算出2262的按键数据
                        da1527[0][2]=0x00; //2262无后4位地址,全为0
   jmnx=0;       //为0是2262，1是1527
   jk++;//自锁用，作用：按下按键不松手继电器状态不变，松开再按下改变，一次只改变一次状态，因为按下按键后遥控会一直发码，所以让jk一直自加，但是只取jk=1的值的状态
                     }

   if (!study) //非学习状态
      {
rf_ok=0;
for(x=0;x<60;x++)
   {
if((da1527[0][0]==key_number[x*3+1])&&(da1527[0][1]==key_number[x*3+2])
&&(da1527[0][2]==key_number[x*3+3]))//判断是否已学习过的编码
{

//       D0=!(key_d&0x08); //取得按键码
// D1=!(key_d&0x04);
// D2=!(key_d&0x02);
// D3=!(key_d&0x01);
                                          if(m==1)  //互锁
{
if(key_d == 0x01){D0=0;D1=1;D2=1;D3=1;}//D4=1;D5=1;D6=1;D7=1;D8=1;D9=1;D10=1;D11=1;}//else{D0=1;}
if(key_d == 0x02){D0=1;D1=0;D2=1;D3=1;}//D4=1;D5=1;D6=1;D7=1;D8=1;D9=1;D10=1;D11=1;}
// if(key_d == 0x03){D0=1;D1=1;D2=0;D3=1;D4=1;D5=1;D6=1;D7=1;D8=1;D9=1;D10=1;D11=1;}
if(key_d == 0x04){D0=1;D1=1;D2=0;D3=1;}//D4=1;D5=1;D6=1;D7=1;D8=1;D9=1;D10=1;D11=1;}
// if(key_d == 0x05){D0=1;D1=1;D2=1;D3=1;D4=0;D5=1;D6=1;D7=1;D8=1;D9=1;D10=1;D11=1;}
// if(key_d == 0x06){D0=1;D1=1;D2=1;D3=1;D4=1;D5=0;D6=1;D7=1;D8=1;D9=1;D10=1;D11=1;}
// if(key_d == 0x07){D0=1;D1=1;D2=1;D3=1;D4=1;D5=1;D6=0;D7=1;D8=1;D9=1;D10=1;D11=1;}
if(key_d == 0x08){D0=1;D1=1;D2=1;D3=0;}//D4=1;D5=1;D6=1;D7=0;D8=1;D9=1;D10=1;D11=1;}
// if(key_d == 0x09){D0=1;D1=1;D2=1;D3=1;D4=1;D5=1;D6=1;D7=1;D8=0;D9=1;D10=1;D11=1;}
// if(key_d == 0x0a){D0=1;D1=1;D2=1;D3=1;D4=1;D5=1;D6=1;D7=1;D8=1;D9=0;D10=1;D11=1;}
// if(key_d == 0x0b){D0=1;D1=1;D2=1;D3=1;D4=1;D5=1;D6=1;D7=1;D8=1;D9=1;D10=0;D11=1;}
// if(key_d == 0x0c){D0=1;D1=1;D2=1;D3=1;D4=1;D5=1;D6=1;D7=1;D8=1;D9=1;D10=1;D11=0;}
}
else
{
if(ba==0) //B按键自锁
{
           if(key_d == 0x04)
   {
   if(jk==1)
   {
      D2=~D2;
}
      }
   } //B自锁

   if(da==0) //A按键自锁
{
           if(key_d == 0x08)
   {
   if(jk==1)
   {
      D3=~D3;
}
      }
   } //A自锁
   if(ca==0) //C按键自锁
{
           if(key_d == 0x02)
   {
   if(jk==1)
   {
      D1=~D1;
}
      }
   } //C自锁
   if(ea==0) //D按键自锁
{
           if(key_d == 0x01)
   {
   if(jk==1)
   {
      D0=~D0;
}
      }
   } //D自锁
   if(ba==1)//B按键点动，ba为自锁转点动标志位
   {
   if(key_d == 0x04){D2=0;}
   }
   if(da==1)//A按键点动，da为自锁转点动标志位
   {
   if(key_d == 0x08){D3=0;}
   }
   if(ca==1)//C按键点动，da为自锁转点动标志位
   {
   if(key_d == 0x02){D1=0;}
   }
   if(ea==1)//D按键点动，da为自锁转点动标志位
   {
   if(key_d == 0x01){D0=0;}
   }
}
decode_ok=1;
ss=1;
sn=1;
sj=1;
so=1;
VT=0;
s=30;
break;
}

}

}

               }

      }
if(decode_ok) //解码有效信号，类似2272 PT脚
      {
s--;
if(!s)
{
      jk=0; //按一下按键只做一次动作信号没有后清零
decode_ok=0;
if(h==1){ss=2;} //点动标志位
if(hh==1){sn=2;}
if(hk==1){sj=2;}//点动标志位
if(hu==1){so=2;}
VT=1;
}
      }


}

void key_buffer()    //把遥控器码从 EEPROM 复制到DATA
{
uchar n;

for(n=0;n<181;n++)
{
   key_number[n]=read_add(0x0000+n);
}
}

void KEY_study()       //遥控器学习
{
uchar num_rf;
uint d_num;
if(study)
{
   rf_ok=0;
d_num=0;

while(!rf_ok)
{
RF_decode();
d_num++;
if(d_num>50000) break;
}
d_num=0;
if(rf_ok==1)
{

num_rf=key_number[0];                //取已学习的遥控器数量
if(num_rf>60){num_rf=0;}       //如果遥控器数量超过10个，覆盖最先学习的
key_number[num_rf*3+1]=da1527[0][0];
key_number[num_rf*3+2]=da1527[0][1];
key_number[num_rf*3+3]=da1527[0][2];
key_number[0]=num_rf+1;

Sector_Erase(0x0000);
for(num_rf=0;num_rf<181;num_rf++)
{
write_add(0x0000+num_rf,key_number[num_rf]);

}
rf_ok=0;
LED=1;    //学习成功
   }
else
{
rf_ok=0;

for(num_rf=0;num_rf<8;num_rf++)    //操作超时
{
LED=!LED;
delay_1ms(100);
}
   LED=1;

}
d_num=0;
study=0;
}
}

void system_res()  //系统清零
{

    Sector_Erase(0x0000);
write_add(0x0000,0x00);
key_buffer();

}

void set_scan()    //判断学习键状态
{
  uchar h=0;

  while(!set)
{
if(h>5)
{
study=1;
h=0;
LED=0;
while(!set)
{
   delay_1ms(100);
   h++;
   if(h>80)
      {
   study=0;
h=0;
system_res();
LED=1;
while(!set);
}

}
}
   delay_1ms(100);
        h++;
   }
  if(study)
{
KEY_study();
}
}

/*******************************************************************
*                      按键读取
********************************************************************/
void KeyRead()//读取按键IO口函数
{
   ReadData = aj1^0xff;  // 读取按键状态取反后赋值给ReadData
   trg = ReadData & (ReadData ^ cont);  //trg短按，每按下按键trg=1；抬手后为trg=0，长按为trg=0
   cont = ReadData; //cont长按，长按cont=1，抬手后cont=0
  /*******************************************************************/
   ReadData_1 = aj2^0xff;  // 读取按键状态取反后赋值给ReadData
   trg_1 = ReadData_1 & (ReadData_1 ^ cont_1);  //trg短按，每按下按键trg=1；抬手后为trg=0，长按为trg=0
   cont_1 = ReadData_1; //cont长按，长按cont=1，抬手后cont=0
  /*******************************************************************/
   ReadData_2 = aj3^0xff;  // 读取按键状态取反后赋值给ReadData
   trg_2 = ReadData_2 & (ReadData_2 ^ cont_2);  //trg短按，每按下按键trg=1；抬手后为trg=0，长按为trg=0
   cont_2 = ReadData_2; //cont长按，长按cont=1，抬手后cont=0
  /*******************************************************************/
      ReadData_3 = aj4^0xff;  // 读取按键状态取反后赋值给ReadData
   trg_3 = ReadData_3 & (ReadData_3 ^ cont_3);  //trg短按，每按下按键trg=1；抬手后为trg=0，长按为trg=0
   cont_3 = ReadData_3; //cont长按，长按cont=1，抬手后cont=0
}
/*******************************************************************
*                      A按键
********************************************************************/
void key_1()
{
  if(trg & 0x01) //短按
  {    rv=0;    //长按延时标志位防止短按到200次后长按启动
   biao=0; //这是长按屏蔽短按标志位
   g=0;  //这是长按只执行一次标志位
   kt=1; //这是短按标志位，kt=1说明短按了
  }
  if((aj1!=0)&&(kt==1)&&(biao==0))//判断
{
   D3=~D3;kt=0;
}    // 短按
  if((cont & 0x01)&&(g==0))//长按
  {
rv++; //长按延时
if(rv>200)
{
biao=1; //屏蔽短按
            hm=1;
            yz+=1;//选位标志位
   if(yz==1){h=1;da=1;za=0;hm=0;}
   if(yz==2){h=2;m=1;yy=0;yk=0;yu=0;hh=0;hk=0;hu=0;ba=0;ca=0;ea=0;da=0;za=0;}
   if(yz==3){
      yz=0;    //选位标志重个位开始重新选
   h=0;
   m=0;za=0;
   }
g=1;  //只让输出一次
rv=0; //延时时间归零
}
  }//长按
}

/*******************************************************************
*                      B选位按键
********************************************************************/
void key_2()
{
  if(trg_1 & 0x01) //短按
  {    rv_1=0;    //长按延时标志位防止短按到200次后长按启动
   biao_1=0; //这是长按屏蔽短按标志位
   g_1=0;  //这是长按只执行一次标志位
   kt_1=1; //这是短按标志位，kt=1说明短按了
  }
  if((aj2!=0)&&(kt_1==1)&&(biao_1==0))//判断
{
   D2=~D2;kt_1=0;
}    // 短按
  if((cont_1 & 0x01)&&(g_1==0))//长按
  {
rv_1++; //长按延时
if(rv_1>200)
{
biao_1=1; //屏蔽短按
            hm_1=1;
            yy+=1;//选位标志位
   if(yy==1){hh=1;ba=1;aa=0;hm_1=0;}
   if(yy==2){hh=2;m=1;hk=0;h=0;hu=0;yz=0;yk=0;yu=0;ba=0;ca=0;ea=0;da=0;aa=0;}
   if(yy==3){
      yy=0;    //选位标志重个位开始重新选
   hh=0;
   m=0;aa=0;
   }
g_1=1;  //只让输出一次
rv_1=0; //延时时间归零
}
  }//长按
}
/*******************************************************************
*                      C选位按键
********************************************************************/
void key_3()
{
  if(trg_2 & 0x01) //短按
  {    rv_2=0;    //长按延时标志位防止短按到200次后长按启动
   biao_2=0; //这是长按屏蔽短按标志位
   g_2=0;  //这是长按只执行一次标志位
   kt_2=1; //这是短按标志位，kt=1说明短按了
  }
  if((aj3!=0)&&(kt_2==1)&&(biao_2==0))//判断
{
   D1=~D1;kt_2=0;
}    // 短按
  if((cont_2 & 0x01)&&(g_2==0))//长按
  {
rv_2++; //长按延时
if(rv_2>200)
{
biao_2=1; //屏蔽短按
            hm_2=1;
            yk+=1;//选位标志位
   if(yk==1){hk=1;ca=1;ff=0;hm_2=0;}
   if(yk==2){hk=2;m=1;h=0;hh=0;hu=0;yz=0;yy=0;yu=0;ba=0;ca=0;ea=0;da=0;ff=0;}
   if(yk==3){
      yk=0;    //选位标志重个位开始重新选
   hk=0;
   m=0;ff=0;
   }
g_2=1;  //只让输出一次
rv_2=0; //延时时间归零
}
  }//长按
}

/*******************************************************************
*                      D选位按键
********************************************************************/
void key_4()
{
  if(trg_3 & 0x01) //短按
  {    rv_3=0;    //长按延时标志位防止短按到200次后长按启动
   biao_3=0; //这是长按屏蔽短按标志位
   g_3=0;  //这是长按只执行一次标志位
   kt_3=1; //这是短按标志位，kt=1说明短按了
  }
  if((aj4!=0)&&(kt_3==1)&&(biao_3==0))//判断
{
   D0=~D0;kt_3=0;
}    // 短按
  if((cont_3 & 0x01)&&(g_3==0))//长按
  {
rv_3++; //长按延时
if(rv_3>200)
{
biao_3=1; //屏蔽短按
            hm_3=1;
            yu+=1;//选位标志位
   if(yu==1){hu=1;ea=1;hv=0;hm_3=0;}
   if(yu==2){hu=2;m=1;h=0;hh=0;hk=0;yz=0;yy=0;yk=0;ba=0;ca=0;ea=0;da=0;hv=0;}
   if(yu==3){
      yu=0;    //选位标志重个位开始重新选
   hu=0;
   m=0;hv=0;
   }
g_3=1;  //只让输出一次
rv_3=0; //延时时间归零
}
  }//长按
}
/*******************************************************************
*                      定时器配置
********************************************************************/
void ConfigTimer0(){
TMOD=0x01;//将定时器0,1都设置为模式1
TH0=0XFC;//1ms
TL0=0X66;
TR0=1;//开启定时器0
ET0=1;//开定时器0的中断
EA=1;//开总中断
}
/*******************************************************************
*                      t0定时器
********************************************************************/
void timer0() interrupt 1
{
TH0=0XFC;//1ms
TL0=0X66;
sk++;
if((t1==1)||(t2==1)||(t3==1)||(t4==1)) //闪烁一下
{
   dq++;
   if(dq==1000)
   {
   if(ra==1){deng1=0;}
   if(rb==1){deng2=0;}
   if(rc==1){deng3=0;}
   if(rd==1){deng4=0;}
   }
if(dq==2500)
   {
   if(ra==1){deng1=1;t1=0;ra=0;}
   if(rb==1){deng2=1;t2=0;rb=0;}
   if(rc==1){deng3=1;t3=0;rc=0;}
   if(rd==1){deng4=1;t4=0;rd=0;}
   dq=0;
   }
}
if((t1==2)||(t2==2)||(t3==2)||(t4==2)) //闪烁两下
{
   dt++;
   if(dt==1000)
   {
   if(ra==1){deng1=0;}
   if(rb==1){deng2=0;}
   if(rc==1){deng3=0;}
   if(rd==1){deng4=0;}
   }
   if(dt==2500)
   {
   if(ra==1){deng1=1;}
   if(rb==1){deng2=1;}
   if(rc==1){deng3=1;}
   if(rd==1){deng4=1;}
   }
   if(dt==4000)
   {
   if(ra==1){deng1=0;}
   if(rb==1){deng2=0;}
   if(rc==1){deng3=0;}
   if(rd==1){deng4=0;}
   }
   if(dt==5500)
   {
   if(ra==1){deng1=1;t1=0;ra=0;}
   if(rb==1){deng2=1;t2=0;rb=0;}
   if(rc==1){deng3=1;t3=0;rc=0;}
   if(rd==1){deng4=1;t4=0;rd=0;}

   dt=0;

   }
}

if((t1==3)||(t2==3)||(t3==3)||(t4==3)) //闪烁三下
{
         dr++;
   if(dr==1000)
   {
   if(ra==1){deng1=0;}
   if(rb==1){deng2=0;}
   if(rc==1){deng3=0;}
   if(rd==1){deng4=0;}
   }
   if(dr==2500)
   {
   if(ra==1){deng1=1;}
   if(rb==1){deng2=1;}
   if(rc==1){deng3=1;}
   if(rd==1){deng4=1;}
   }
   if(dr==4000)
   {
   if(ra==1){deng1=0;}
   if(rb==1){deng2=0;}
   if(rc==1){deng3=0;}
   if(rd==1){deng4=0;}
   }
   if(dr==5500)
   {
   if(ra==1){deng1=1;}
   if(rb==1){deng2=1;}
   if(rc==1){deng3=1;}
   if(rd==1){deng4=1;}
   }
   if(dr==7000)
   {
   if(ra==1){deng1=0;}
   if(rb==1){deng2=0;}
   if(rc==1){deng3=0;}
   if(rd==1){deng4=0;}
   }
   if(dr==8500)
   {
   if(ra==1){deng1=1;t1=0;ra=0;}
   if(rb==1){deng2=1;t2=0;rb=0;}
   if(rc==1){deng3=1;t3=0;rc=0;}
   if(rd==1){deng4=1;t4=0;rd=0;}
   dr=0;
   }
}
}

void system_start() //上电初始化
{
AUXR=0xb5;
P0=0xfe;
P1=0xff;
    P3=0xff;
key_buffer();
}

void main()
{
  system_start();  //上电初始化
  ConfigTimer0();  //t0中断配置
  deng1=1;
  deng2=1;
  deng3=1;
  deng4=1;
  while(1)
{
      KeyRead(); //按键读取函数
      key_1();
key_2();
key_3();
key_4();
RF_decode();  //读取信号波形分析
set_scan();    //学习按键
   if((h==1)&&(ss==2)){D3=1;} //A按键点动,h为k1按键按下后h=1，ss为接收指示灯熄灭后ss=2；控制对应输出断开，形成点动
   if((hh==1)&&(sn==2)){D2=1;}//B按键点动，hh为k2按键按下后hh=1，sn为接收指示灯熄灭后sn=2；控制对应输出断开，形成点动
   if((hk==1)&&(sj==2)){D1=1;} //C按键点动,hk为k3按键按下后hk=1，sj为接收指示灯熄灭后sj=2；控制对应输出断开，形成点动
   if((hu==1)&&(so==2)){D0=1;} //D按键点动,hu为k4按键按下后hu=1，so为接收指示灯熄灭后so=2；控制对应输出断开，形成点动
   if((yz==0)&&(za==0)&&(hm==1)){t1=1;za=1;ra=1;}//A按键:主要控制对应灯闪烁，za为只执行一次闪烁标志位，t1为闪烁标志位t1=1,闪一下，t1=2闪两下,t1=3闪三下
   if((yz==1)&&(za==0)){t1=2;za=1;ra=1;} //ra为对应灯输出标志位，ra=1则输出，ra=0则停止
   if((yz==2)&&(za==0)){t1=3;za=1;ra=1;}
   if((yy==0)&&(aa==0)&&(hm_1==1)){t2=1;aa=1;rb=1;}//B按键:主要控制对应灯闪烁，aa为只执行一次闪烁标志位，t2为闪烁标志位t2=1,闪一下，t2=2闪两下,t2=3闪三下
   if((yy==1)&&(aa==0)){t2=2;aa=1;rb=1;}    //rb为对应灯输出标志位，rb=1则输出，rb=0则停止
   if((yy==2)&&(aa==0)){t2=3;aa=1;rb=1;}
   if((yk==0)&&(ff==0)&&(hm_2==1)){t3=1;ff=1;rc=1;}//C按键:主要控制对应灯闪烁，ff为只执行一次闪烁标志位，t3为闪烁标志位t3=1,闪一下，t3=2闪两下,t3=3闪三下
   if((yk==1)&&(ff==0)){t3=2;ff=1;rc=1;}    //rc为对应灯输出标志位，rc=1则输出，rc=0则停止
   if((yk==2)&&(ff==0)){t3=3;ff=1;rc=1;}
   if((yu==0)&&(hv==0)&&(hm_3==1)){t4=1;hv=1;rd=1;}//D按键:主要控制对应灯闪烁，hv为只执行一次闪烁标志位，t4为闪烁标志位t4=1,闪一下，t4=2闪两下,t4=3闪三下
   if((yu==1)&&(hv==0)){t4=2;hv=1;rd=1;}    //rd为对应灯输出标志位，rd=1则输出，rd=0则停止
   if((yu==2)&&(hv==0)){t4=3;hv=1;rd=1;}
}

}

神*** · 发表于 2023-6-17 15:12:57

感谢分享！
STC15W408AS系列是 STC 第二代 1T 8051;
STC12C5A60S2系列是 STC 第一代 1T 8051;
STC8H8K64U系列是 STC 第三代 1T 8051;

STC32是32位8051

满*** · 发表于 2025-3-8 21:25:46

感谢无私分享

		自动登录	找回密码
密码			立即注册
