想利用ADC读取0-250V的交流电，请教一下有啥好的方案

uyu***

梁工 交流取样电阻51R 互感器1000：1 怎么1A 电流就稳定， 5A 就不停上线跳动 ，好像采集范围很窄。请教下是哪里问题。

uyu***

梁工 如果VREF 不接2。5V 可行不

梁***

uyu*** 发表于 2024-12-24 23:34
梁工  交流取样电阻51R  互感器1000：1  怎么1A 电流就稳定， 5A 就不停上线跳动  ，好像采集范围很窄。请 ...

你先用示波器看下输出波形吧。

梁***

uyu*** 发表于 2024-12-28 23:34
梁工  如果VREF 不接2。5V  可行不

AVREF接5V可以的。但一般建议接个2.5V基准，稳定。

菜鸟***

梁*** 发表于 2024-6-26 22:40
三相电流检测同上图，三线制三相电压检测跟上图类似，但要接成三角形（上图是星型，中点为零线），串联电 ...

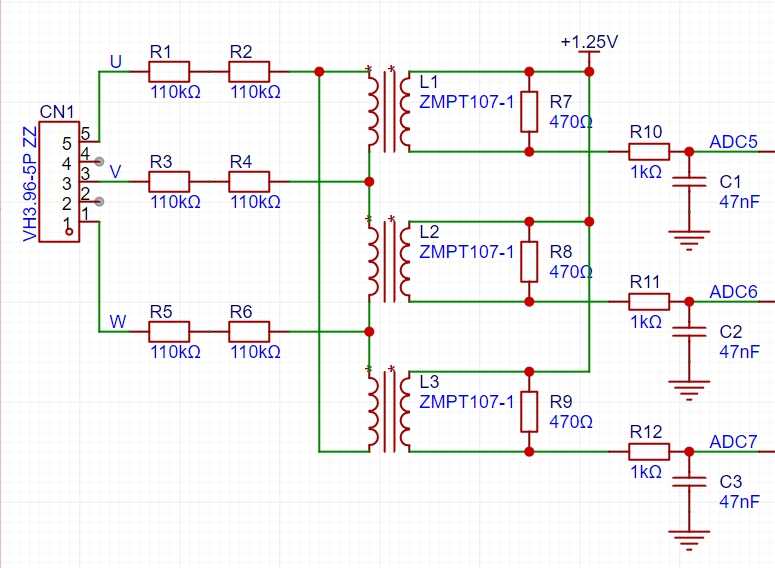

梁工 麻烦您看下 我理解的接线图



然后现在假设只接UV相输入交流电压220V，UW VW也会有电压大约110V，是我的三角接法有问题吗

梁***

菜鸟*** 发表于 2025-2-21 22:01
梁工 麻烦您看下 我理解的接线图

你这种接法我没用过，我三角形接法是各串一个电阻接在两相之间，线电压是380V。
只加入UV相，W相断开，则UW、VW会有190V。

菜鸟***

梁*** 发表于 2025-2-22 00:35
你这种接法我没用过，我三角形接法是各串一个电阻接在两相之间，相间电压是380V。
加入值接UV相，则UW、V ...

加入值接UV相，则UW、VW会有190V。
我意思就是这个，如果有一相断开，那么实际输入应为0，而程序读数则会有190V

梁***

菜鸟*** 发表于 2025-2-22 11:39
加入值接UV相，则UW、VW会有190V。
我意思就是这个，如果有一相断开，那么实际输入应为0，而程序读数则会 ...

使用星型接法（需要接零线）就不会有此问题。

菜鸟***

梁*** 发表于 2025-2-22 11:57
使用星型接法（需要接零线）就不会有此问题。

谢谢梁工，因为工业设备 无零线接入，然后这个是在设备内部，打算砍掉原有的一部分需求，只保留核心的 缺相和过欠压功能

梁***

菜鸟*** 发表于 2025-2-24 08:35
谢谢梁工，因为工业设备 无零线接入，然后这个是在设备内部，打算砍掉原有的一部分需求，只保留核心的 缺 ...

如果检测到有两个电压异常低，并且是另一个电压的一般左右，就是缺相了。
