使用 8G1K08A-36I-SOP8 输出50% 占空比的pwm波形

reb***

8G1K08A-36I-SOP8 是一种微控制器（MCU）。它有一个内置的PWM（脉宽调制）模块，可用于产生PWM波形。

要产生PWM波形，首先需要在软件中配置PWM模块。在STC8G1K08A中，可以通过两个寄存器来配置PWM模块：PWM_CLOCK和PWM_CTL。

PWM_CLOCK寄存器用于配置PWM时钟，它可以设置PWM的频率。PWM_CTL寄存器用于配置PWM的控制，它可以设置PWM的占空比。

具体的配置方式可以参考STC8G1K08A的用户手册。通常情况下，需要先设置PWM时钟，然后设置PWM的占空比。

例如，如果要将PWM的频率设置为1kHz，并将占空比设置为50%，可以使用以下代码进行配置：

PWM_CLOCK = 0x00; // 设置PWM时钟为1kHz
PWM_CTL = 0x80; // 设置PWM占空比为50%

在这个例子中，PWM_CLOCK寄存器的值为0x00，表示将PWM时钟设置为1kHz。PWM_CTL寄存器的值为0x80，表示将PWM的占空比设置为50%。

当PWM模块配置完成后，就可以使用它来产生PWM波形了。

下面是一个使用C语言编写的通过STC8G1K08A输出50%占空比的PWM波形的函数示例：

void outputPWM()
{
// 配置PWM时钟为1kHz
PWM_CLOCK = 0x00;
// 配置PWM占空比为50%
PWM_CTL = 0x80;
// 输出PWM波形
PWM_OUT = 0x80;
}

在这个函数中，首先使用PWM_CLOCK寄存器将PWM时钟设置为1kHz，然后使用PWM_CTL寄存器将PWM占空比设置为50%，最后使用PWM_OUT寄存器输出PWM波形。

注意，上面的代码仅作为示例，实际应用中可能需要根据实际情况进行调整。例如，可以将PWM时钟和PWM占空比作为函数参数传入，以便更好地满足不同的需求。

乘风***

我原以为自己对STC的芯片已经挺熟悉的了，可是看了楼主的帖子后，我发现自己突然变得不会了，因为楼主提到的那些寄存器，我居然一个都不认识。:L

神***

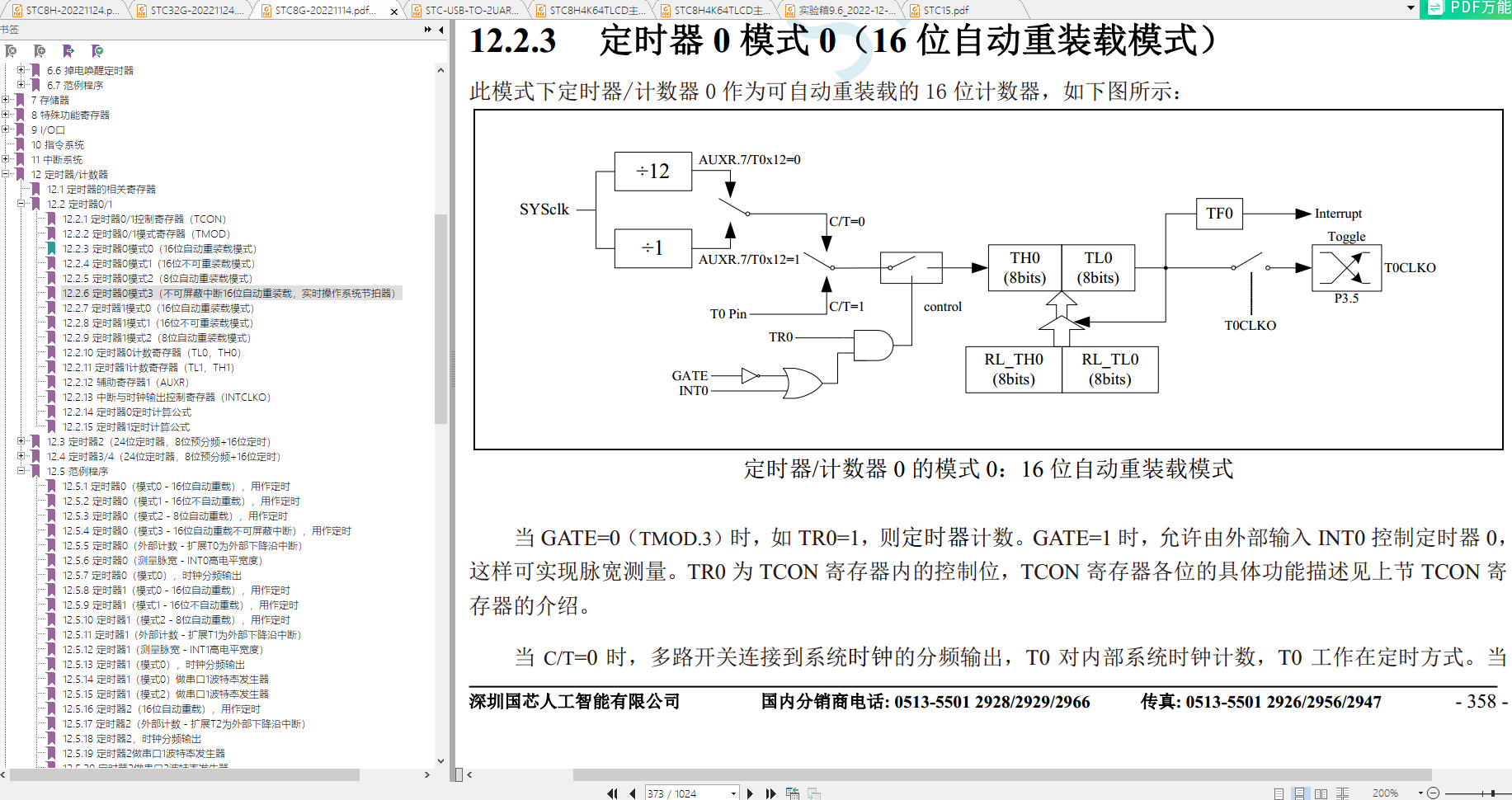

出50% 占空比的pwm波形===那就是输出时钟吗，用MCLKO, T0CLKO, T1CLKO 的时钟分频输出

电子DI***

乘风*** 发表于 2022-12-9 18:37
我原以为自己对STC的芯片已经挺熟悉的了，可是看了楼主的帖子后，我发现自己突然变得不会了，因为楼主提到 ...

:lol:lol:lol被你这一说，我也才发现这些寄存器我好像也没见过！

天***

STC8H呢

梁***

天*** 发表于 2024-6-12 19:07
STC8H呢

你想问什么问题吗？

天***

梁*** 发表于 2024-6-12 22:09
你想问什么问题吗？

现在STC单片机系列非常多 功能也增加了不少 是名副其实的增强型单片机 不知道哪些寄存器通用 哪些不通用

梁***

天*** 发表于 2024-6-13 09:50
现在STC单片机系列非常多 功能也增加了不少 是名副其实的增强型单片机 不知道哪些寄存器通用 哪些不通用  ...

相同外设的寄存都是通用的，要看你具体使用的MCU。

天***

梁*** 发表于 2024-6-13 10:31
相同外设的寄存都是通用的，要看你具体使用的MCU。

谢谢梁工

乐此***

神*** 发表于 2022-12-9 20:06
出50% 占空比的pwm波形===那就是输出时钟吗，用MCLKO, T0CLKO, T1CLKO 的时钟分频输出

毫不意外的又找到了解决问题的方法，带着问题翻老帖总能得到想要的方案，最近用STC8H8K64U测试一个硬件电路，需要一个频率可调的脉冲输出，感觉需要在PWM应用上下功夫，过来翻贴竟然找到了不一样的方法，“时钟分频输出”或许真的能解决我的问题。
