STC8H1K08怎么配置内部高速时钟和配置低功耗

lonny*** · 发表于 2023-6-13 09:40:34

本帖最后由 lonnychen 于 2023-6-13 10:09 编辑

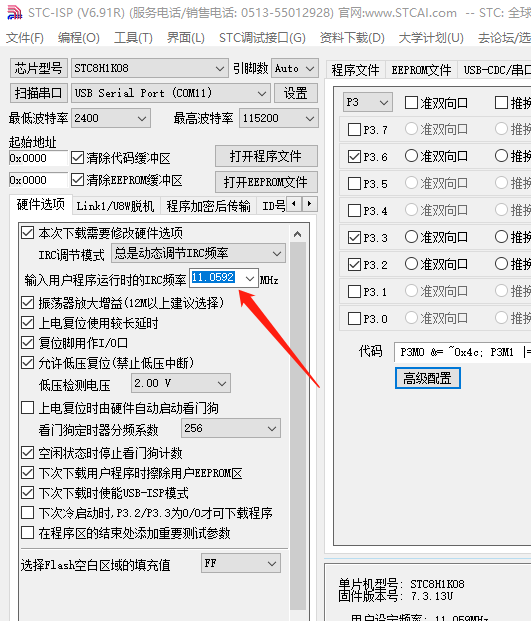

1.请问stc8h1k08在哪配置内部高速时钟，请问系统时钟是通过isp软件设置的吗？代码里没有看到设置时钟的地方。下图了这个频率是干啥的

2.io口配置成什么模式最省电。我现在3.3v供电，功耗有8ma，配置成高阻输入

3.正常运行（三个下降沿检测和2个io输出高低电平）功耗可以做到多少

电子DI*** · 发表于 2023-6-13 14:03:09

1.请问stc8h1k08在哪配置内部高速时钟，请问系统时钟是通过isp软件设置的吗？代码里没有看到设置时钟的地方。下图了这个频率是干啥的
---默认启动的就是内部高速时钟，时钟频率在ISP软件里设置。也可以用代码设置选择内部或者外部时钟，或者选择内置的特定的时钟，参考手册如下两部分代码。

2.io口配置成什么模式最省电。我现在3.3v供电，功耗有8ma，配置成高阻输入
---什么模式最省电要取决于引脚外接的负载，有上拉电阻的我一般输出高等等以此类推。悬空状态下高阻输入即可。

3.正常运行（三个下降沿检测和2个io输出高低电平）功耗可以做到多少

---单片机端如果用外部中断检测并唤醒，不考虑外部负载，只看单片机端的话，低功耗可以做到<1ua,唤醒之后工作模式几个ma，然后工作结束立马进入低功耗。

lonny*** · 发表于 2023-6-13 17:56:26

我想确认一下，stc_isp软件里面的输入用户程序运行时的IRC频率，这个参数是什么作用。是默认单片机初始工作采用内部高速时钟源吗

lonny*** · 发表于 2023-6-13 18:22:23

配置io口内部上下拉，要用到 P0PU = 0x00; P3PU = 0x08; P3PD = 0x04; 这些寄存器，而STC8H.H头文件里面又没这些寄存器的定义。去手册里面找，又是一大串字符，想复制过去，手册pdf又是加密的，只能一个个手打。stc做了十几年还是这个样子。

lonny*** · 发表于 2023-6-13 18:23:29

电子DI*** 发表于 2023-6-13 14:03
1.请问stc8h1k08在哪配置内部高速时钟，请问系统时钟是通过isp软件设置的吗？代码里没有看到设置时钟的地方 ...

您截图的配置时钟源，只有内部低速时钟和外部晶振时钟的配置，没有内部高速时钟的配置

lonny*** · 发表于 2023-6-13 18:24:51

手册pdf是加密的，复制不了。不知道是不是防止别人抄袭还是咋的。目的到底是什么。

乘风*** · 发表于 2023-6-13 18:24:51

lonny*** 发表于 2023-6-13 17:56
我想确认一下，stc_isp软件里面的输入用户程序运行时的IRC频率，这个参数是什么作用。是默认单片机初始工 ...

stc_isp软件里面的输入用户程序运行时的IRC频率，就是上电后MCU用户程序运行时的主时钟频率。
烧录完成后用户程序运行时的IRC频率会记录在芯片的硬件选项里面，
上电后MCU自动从硬件选项里读取这些参数，写入到对应的寄存器里，使芯片按照硬件选项设置的参数运行。
所以如果不需要动态修改主频的话，只要烧录时硬件选项里设置好IRC频率就可以，不用再通过代码配置。

lonny*** · 发表于 2023-6-13 18:31:08

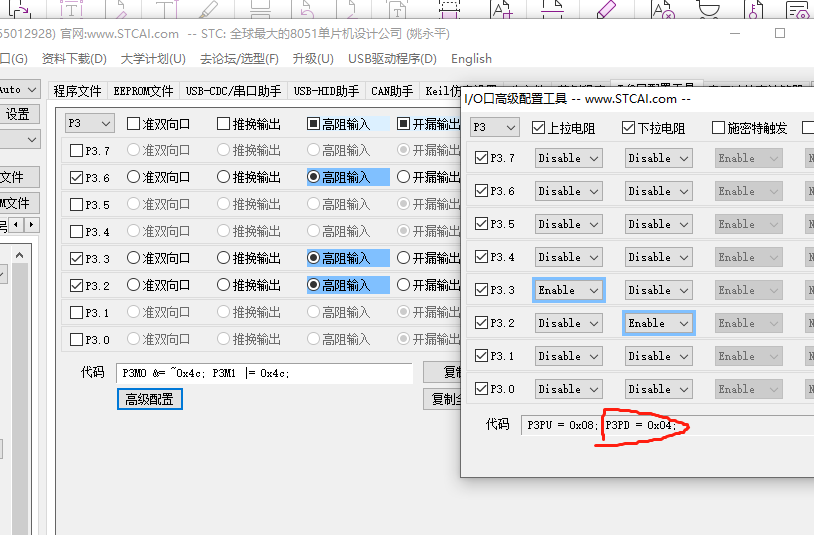

按照ISP软件的IO高级配置工具，把io配置为上拉电阻，然后生成代码 P3PU = 0x08;
P3PD = 0x04;
搜遍整个文档都没看到这个 P3PD寄存器。头文件里面又没定义这个寄存器。难道是这个stc8h是不支持上下拉电阻的配置吗

lonny*** · 发表于 2023-6-13 19:02:24

lonny*** 发表于 2023-6-13 18:31
按照ISP软件的IO高级配置工具，把io配置为上拉电阻，然后生成代码 P3PU = 0x08;
P3PD = 0x04;
搜 ...

P3PD怎么定义？

lonny*** · 发表于 2023-6-13 19:05:14

乘风*** 发表于 2023-6-13 18:24
stc_isp软件里面的输入用户程序运行时的IRC频率，就是上电后MCU用户程序运行时的主时钟频率。
烧录完成 ...

好的感谢您的回复。然后再问下P3PD怎么定义
