如何模拟汽车TCU,当产品的配侧板-2023年6月20日更新

QW1***

公司产品使用的芯片有 PIC18F， BYD， 飞思卡尔，萨瑞等，都带用CAN ,由于以前供应商作陪衬板的使用是使用对应的产品的，
对供应商来说，这样挺方便，但是领导觉得这样，耗材有点大，而且通用性不强，希望找到一款通用性的板子，

刚开始的方案是 STC89C52+SJA1000,了解下来，成本还是有点高

看着STC32似乎单价很便宜，因此想考虑用这个芯片，

不过，现在有点两眼一抹黑，有点无从下手

希望各位指点下

帖子也当连载贴
(下面两个图片删不掉了，望处理下)

神***

看屠龙刀的原理图和程序就行了

深圳国芯人工智能有限公司-核心功能实验板 (stcai.com)

芯L***

屠龙刀/STC32G12K128转DIP64核心功能实验板 资料下载 STC32G12K128-LQFP64-DIP64-DEMO-CODE-20230421.zip (44.23 MB, 下载次数: 71)

2023-6-12 17:28 上传

点击文件名下载附件

QW1***

/////////////////////////////////2023年6月20日////////////////////////////////////

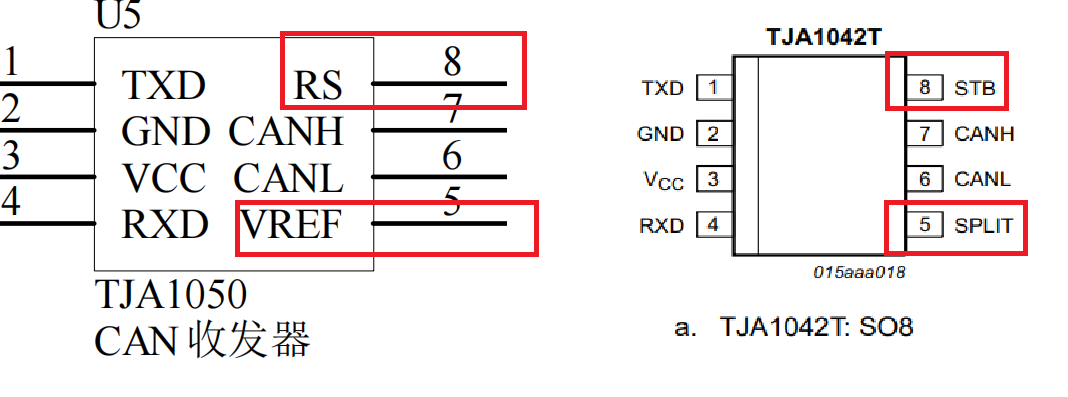

屠龙刀，收到啦，官方推荐的是如下，使用TJA1050


但是手头上，现有的是TJA1042,看了引脚定义

1050 和  1042，PIN8 ,和 PIN5  不一样，特别是 PIN5, 一个是输出基准电压，一个是共模电压, 看网上资料， 基准电压好像都是悬空的， 共模电压好像是并联2个终点电阻来着，
所以不清楚能不能直接用1042，替换原理图的1050,望老师门指点一下，谢谢


/////////////////////////////////2023年6月20日-15-00////////////////////////////////////
等不及了，就用1042上了， 外围电容，从板子上拆了几个电容，凑出一个电路
然后  下载 资料包里  的 《14-CAN1-CAN2总线标准帧同时使用收发测试》程序
上CAN 分析仪
结果如下，头大了，
