STC32的PWMA互补输出的死区问题

xin*** · 发表于 2023-6-12 10:40:25

PWM4P和PWM4N这一对互补通道是不是没有死区功能?


xin*** · 发表于 2023-6-12 11:40:15

我改成了PWM1P和PWM1N，互补输出是有的，但也还是不能成功插入死区。
配置如下:

帮忙确认下

乘风*** · 发表于 2023-6-12 17:40:03

STC32的PWM4P和PWM4N是有死区功能的
可以使用STC32G实验箱例程包里的“25-高级PWM1-PWM2-PWM3-PWM4，驱动P6口呼吸灯实验程序”例子测试

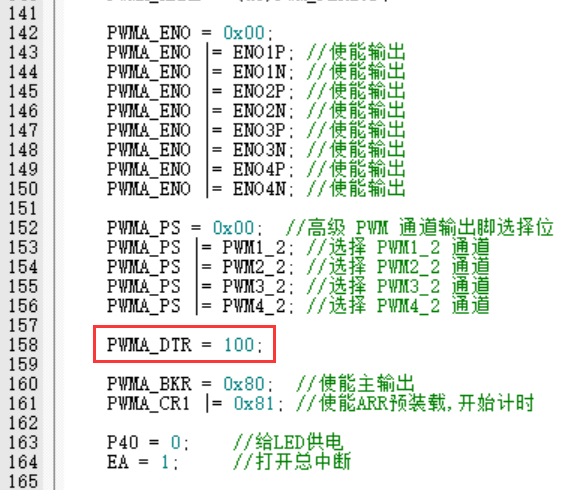

PWM初始化里插入死区寄存器设置就行。前面的输出通道使能，与脚位切换，可根据自身需要修改设置：

梁*** · 发表于 2023-6-15 16:14:25

PWMA的4路都有死区，但是都共用一个死区时间寄存器。

xin*** · 发表于 2023-6-22 10:28:13

梁*** 发表于 2023-6-15 16:14
PWMA的4路都有死区，但是都共用一个死区时间寄存器。

一个死区控制器没有问题的，但是但是我无论用PWM1还是PWM4都调不出来。。。

梁*** · 发表于 2023-6-22 10:32:21

xin*** 发表于 2023-6-22 10:28
一个死区控制器没有问题的，但是但是我无论用PWM1还是PWM4都调不出来。。。 ...

直接下载STC官方例程里的HEX文件测试。

xin*** · 发表于 2023-6-23 16:11:20

本帖最后由 xinrc 于 2023-6-23 16:47 编辑

梁*** 发表于 2023-6-22 10:32
直接下载STC官方例程里的HEX文件测试。

我下载了例程测试过时可以插入死区的。
但是例程里PWMA的时钟是没有分频，而我需要一个频率比较低的PWM波形输出（例如：100Hz），于是对PWM的时钟进行分频，这样再插入死区就看不出来了。而死区计数器的驱动时钟源是分频前的，所以频率低的时候用示波器就看不出来了。

梁*** · 发表于 2023-6-23 16:52:17

xin*** 发表于 2023-6-23 16:11
我下载了例程测试过时可以插入死区的。
但是例程里PWMA的时钟是没有分频，而我需要一个频率比较低的PWM波 ...

死区是给MOSFET驱动的，一般都是几个us以内。如果你需要很长的间隔，那就不是死区时间，而是相位差了，得按相位差的方式实现。

xin*** · 发表于 2023-6-23 18:43:05

本帖最后由 xinrc 于 2023-6-23 18:48 编辑

梁*** 发表于 2023-6-23 16:52
死区是给MOSFET驱动的，一般都是几个us以内。如果你需要很长的间隔，那就不是死区时间，而是相位差了，得 ...

相位差的方式怎么实现呢，我其实需要的波形和插入死区的波形是一致的，只是需要这个死区时间的可调范围大一些.
另外我看手册上写HSCLDIV这个寄存器是可以调节PWM和SPI的时钟的，但是设置了没有用。
、

PS：我需要的死区时间在500us以内。

xin*** · 发表于 2023-6-23 19:09:40

本帖最后由 xinrc 于 2023-6-23 19:18 编辑

我其实需要的是这样一组波形，PWM0是正负对称的方波，PWM1和PWM2是互补的方波（需要插入死区，死区时间小于500us可调）。PWM0和PWM1之间相位有偏差，做到可调。

三个波形的频率是一样的，只是相位上的差别

@梁工，这样的能实现吗？
