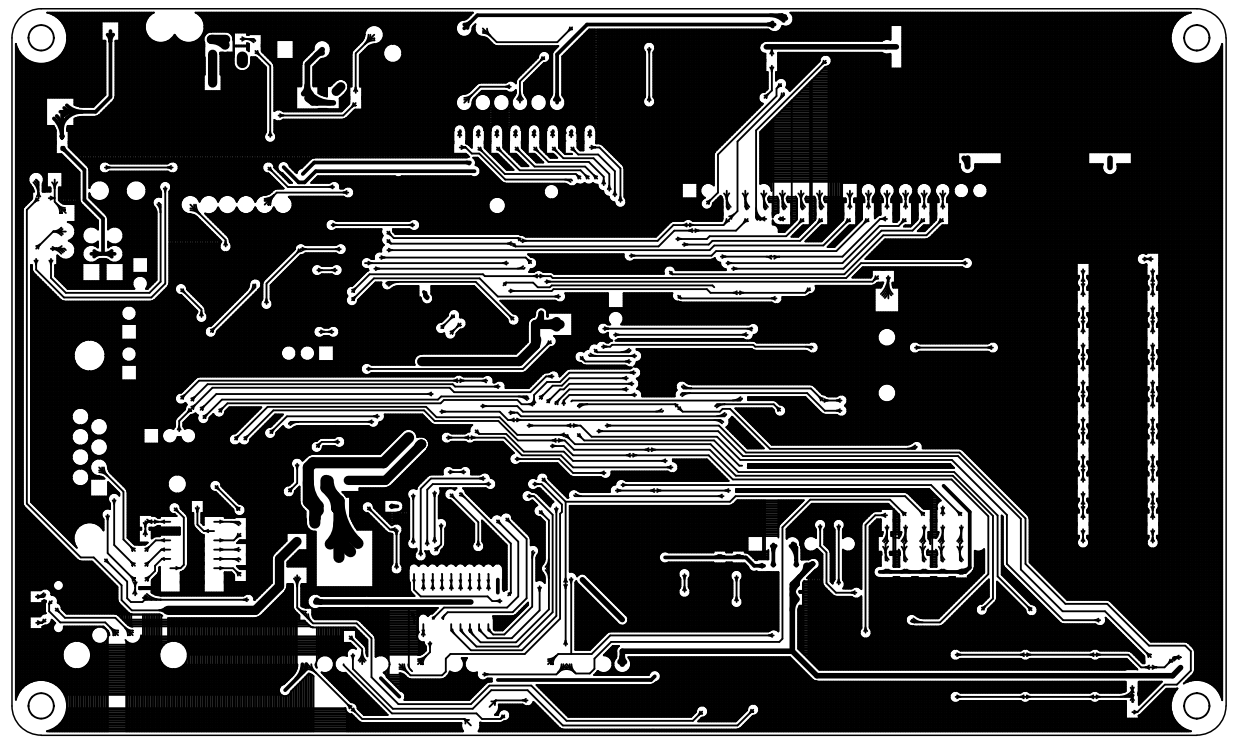

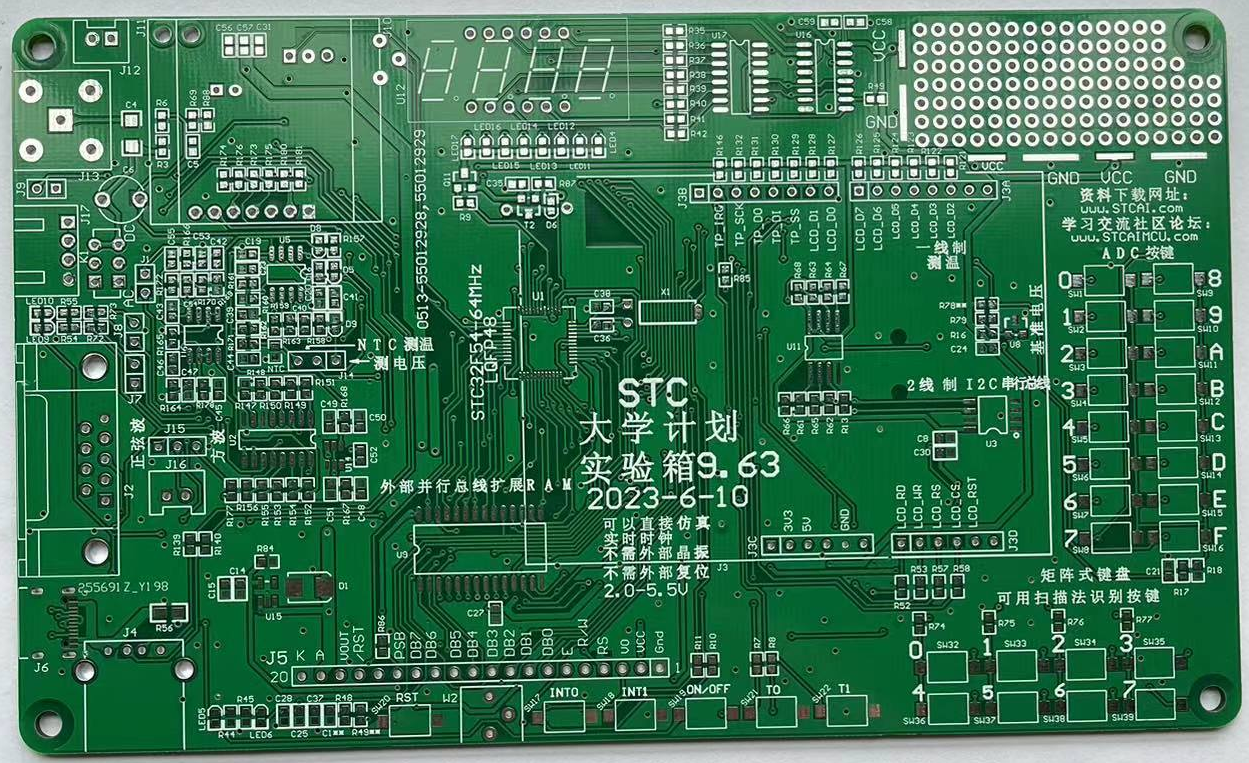

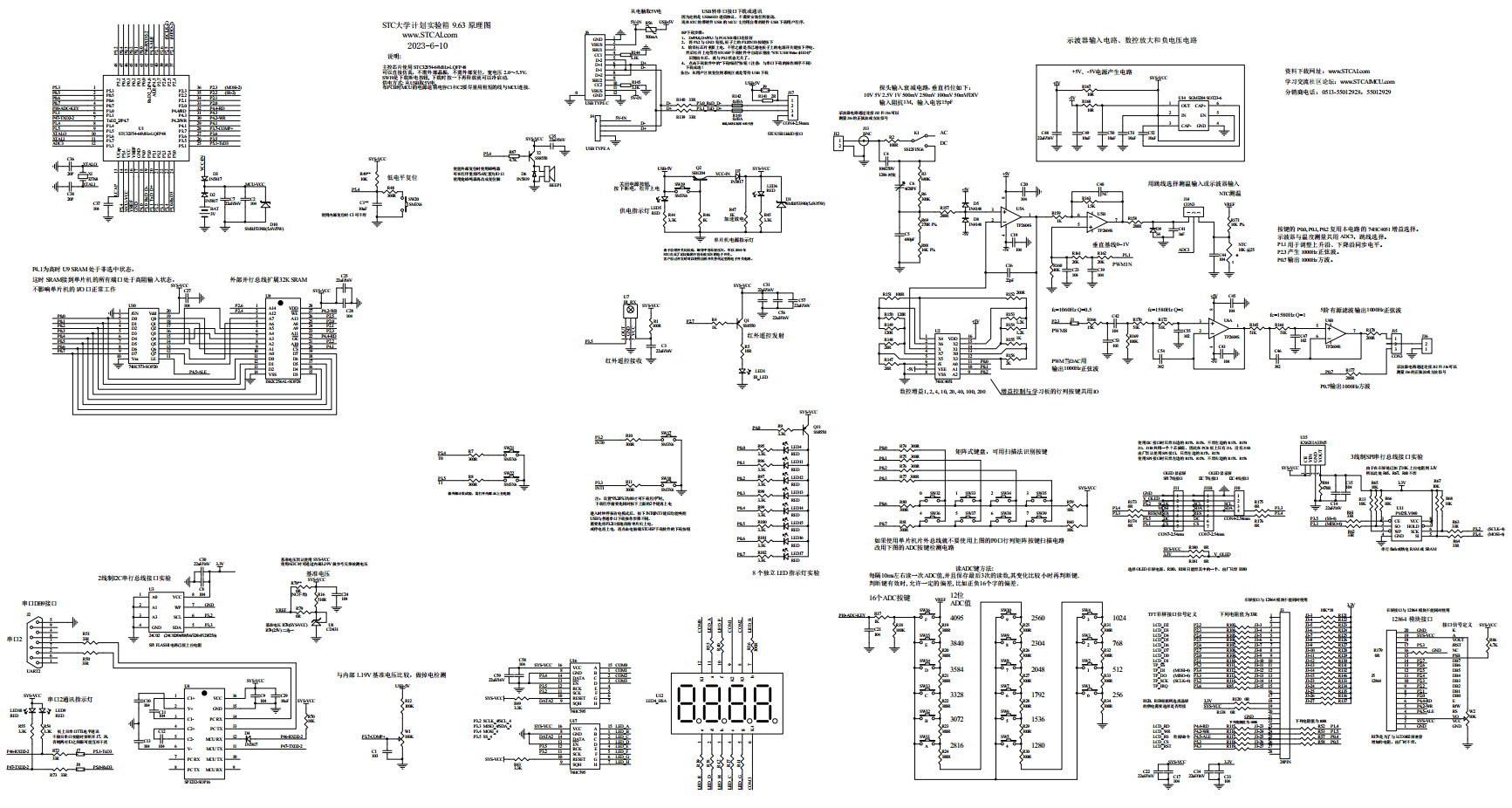

250MHz时钟源 PWM, STC32F12K54-56MHz ——高速PWM应用1: 高速PWM输出 ——高速PWM应用2： 捕获外部高速脉宽（查询方式） ——高速PWM应用3： 捕获外部高速脉宽（中断方式） 高速PWM应用1: 高速PWM输出 高速PWM可使用内建500MHz高速HPLL 作为时钟源【输出高速PWM】/【捕获外部高速脉宽】 （注： 500MHz 的HPLL时钟 2分频输出50%占空比 的PLL输出时钟可作为高速PWM的时钟源） /************* 功能说明 **************

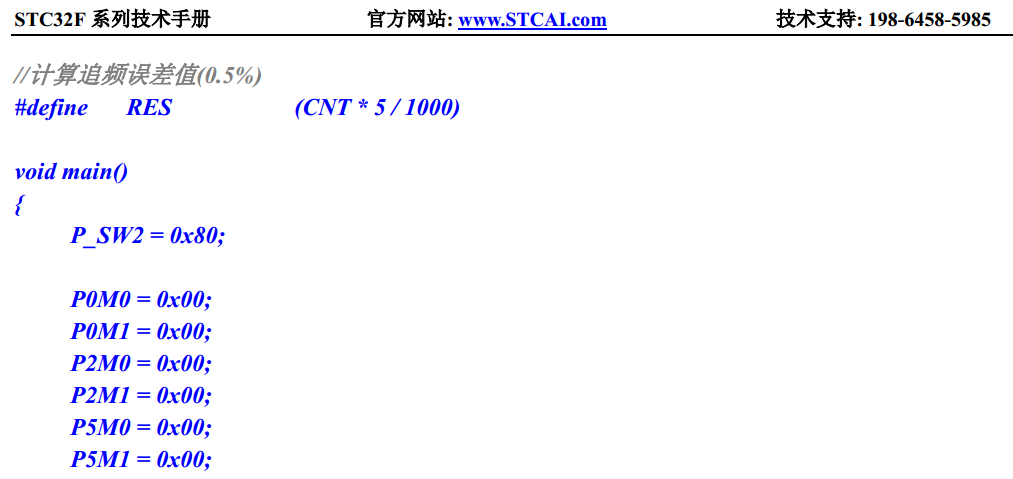

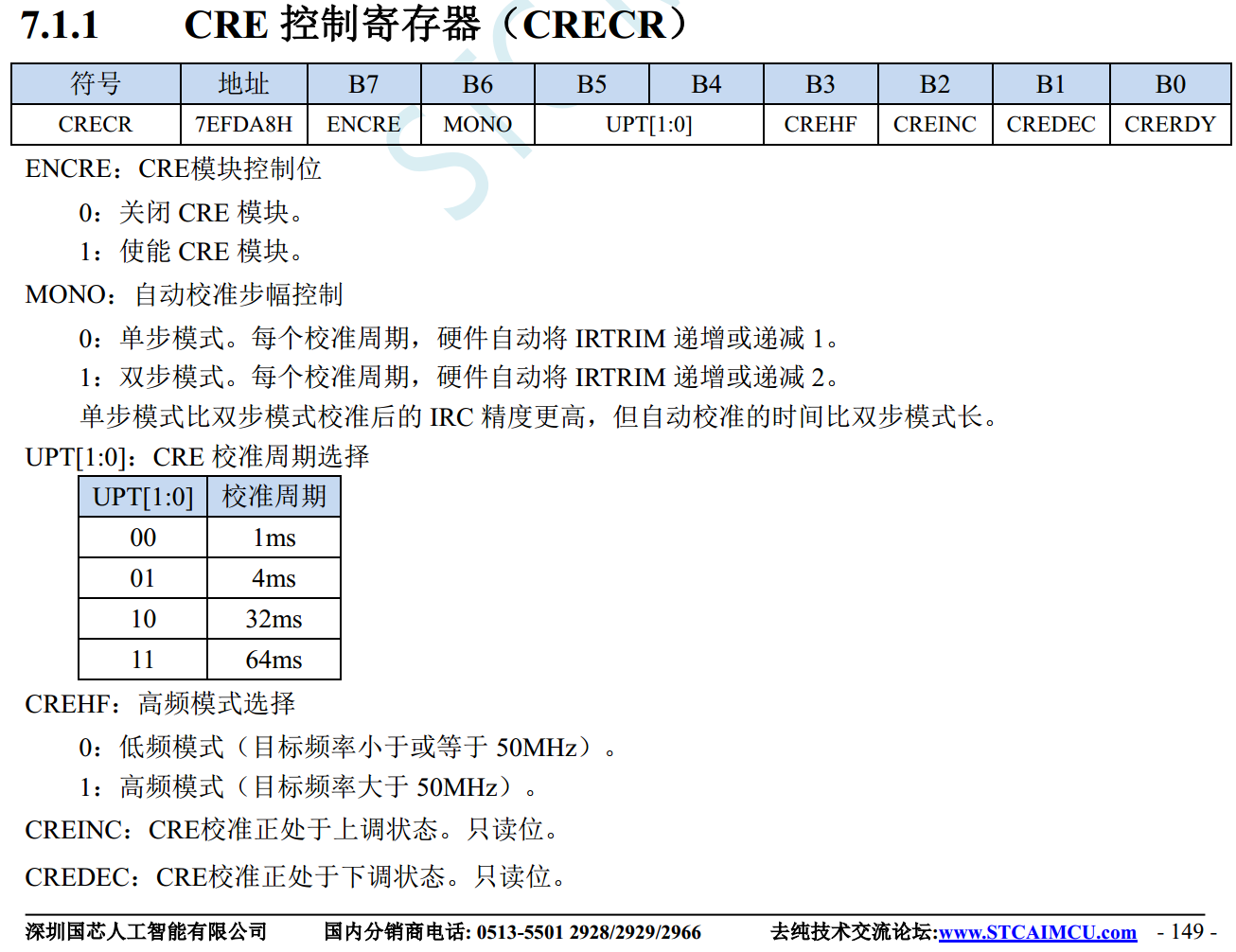

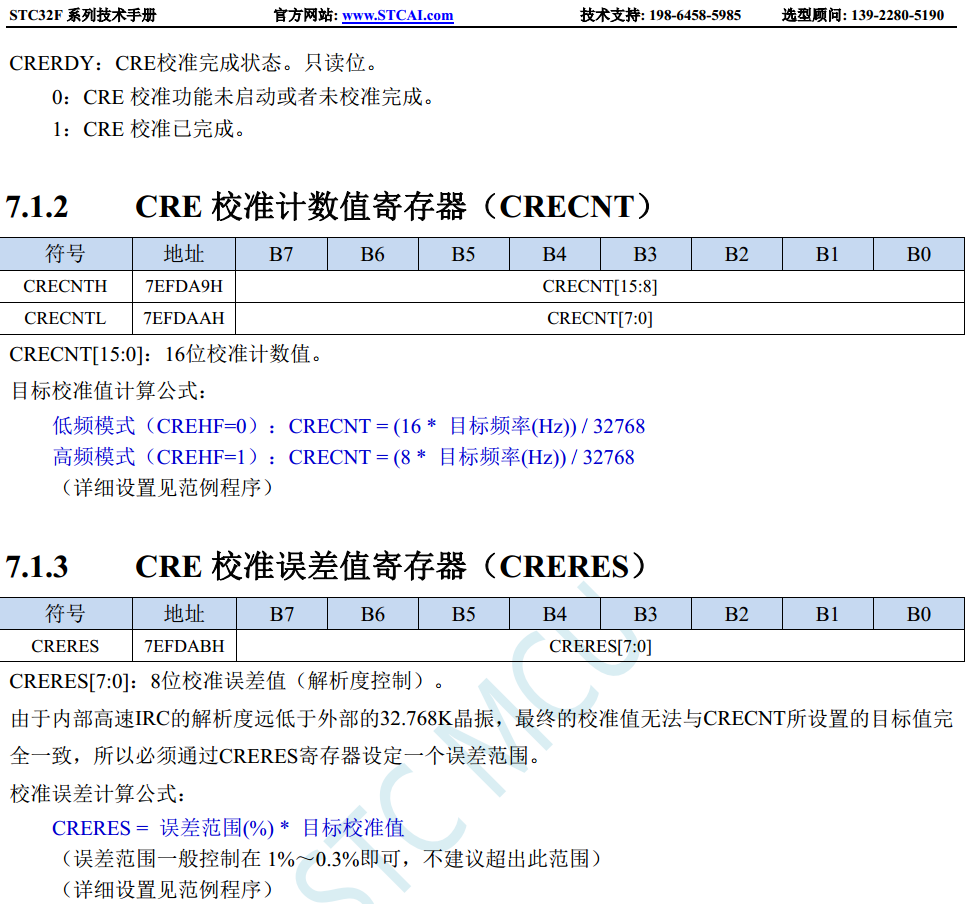

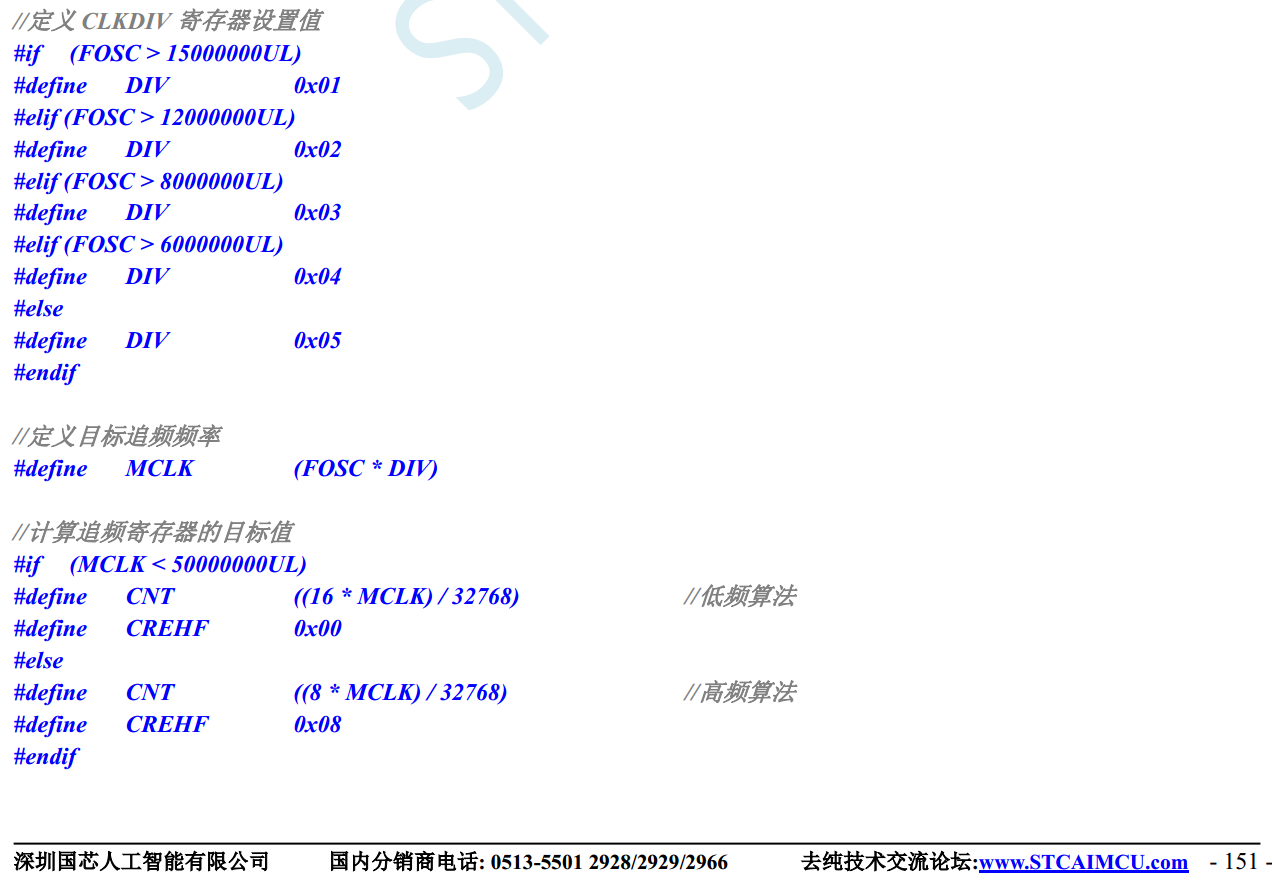

时钟说明：由内部IRC产生24MHz的时钟分频为6M提供给HPLL当作HPLL输入时钟，PLL锁频到246MHz输出作为高速PWM的时钟源，
PWM高速输出说明：PWMA的CC1通道配置为输出模式，并从P1.0/P1.1口输出频率为2.46MHz，占空比为50%的互补对称带死区的PWM波形
下载时, 选择默认IRC时钟 24MHz。
******************************************/
#include "stc32g.h"
#define FOSC 24000000UL
#define HSCK_MCLK 0
#define HSCK_PLL 1
#define HSCK_SEL HSCK_PLL
#define HSIOCK 0x40
#define ENHPLL 0x80
#define HPLLDIV_52 0x00
#define HPLLDIV_54 0x01
#define HPLLDIV_56 0x02
#define HPLLDIV_58 0x03
#define HPLLDIV_60 0x04
#define HPLLDIV_62 0x05
#define HPLLDIV_64 0x06
#define HPLLDIV_66 0x07
#define HPLLDIV_68 0x08
#define HPLLDIV_70 0x09
#define HPLLDIV_72 0x0A
#define HPLLDIV_74 0x0B
#define HPLLDIV_76 0x0C
#define HPLLDIV_78 0x0D
#define HPLLDIV_80 0x0E
#define HPLLDIV_82 0x0F
#define ENCKM 0x80
#define PCKI_MSK 0x60
#define PCKI_D1 0x00
#define PCKI_D2 0x20
#define PCKI_D4 0x40
#define PCKI_D8 0x60
void delay()
{
int i;
for (i=0; i<100; i++);
}
char ReadPWMA(char addr)
{
char dat;
while (HSPWMA_ADR & 0x80); //等待前一个异步读写完成
HSPWMA_ADR = addr | 0x80; //设置间接访问地址,只需要设置原XFR地址的低7位
//HSPWMA_ADDR寄存器的最高位写1,表示读数据
while (HSPWMA_ADR & 0x80); //等待当前异步读取完成
dat = HSPWMA_DAT; //读取异步数据
return dat;
}
void WritePWMA(char addr, char dat)
{
while (HSPWMA_ADR & 0x80); //等待前一个异步读写完成
HSPWMA_DAT = dat; //准备需要写入的数据
HSPWMA_ADR = addr & 0x7f; //设置间接访问地址,只需要设置原XFR地址的低7位
//HSPWMA_ADDR寄存器的最高位写0,表示写数据
}
int main()
{
EAXFR = 1;
P0M0 = 0; P0M1 = 0;
P1M0 = 0; P1M1 = 0;
P2M0 = 0; P2M1 = 0;
P3M0 = 0; P3M1 = 0;
P4M0 = 0; P4M1 = 0;
P5M0 = 0; P5M1 = 0;
//选择HPLL输入时钟分频,保证输入时钟为6M
USBCLK &= ~PCKI_MSK;
#if (FOSC == 6000000UL)
USBCLK |= PCKI_D1; //PLL输入时钟1分频
#elif (FOSC == 12000000UL)
USBCLK |= PCKI_D2; //PLL输入时钟2分频
#elif (FOSC == 24000000UL)
USBCLK |= PCKI_D4; //PLL输入时钟4分频
#elif (FOSC == 48000000UL)
USBCLK |= PCKI_D8; //PLL输入时钟8分频
#else
USBCLK |= PCKI_D4; //默认PLL输入时钟4分频
#endif
//设置HPLL的除频系数
// HPLLCR = HPLLDIV_52; //F_HPLL=6M*52/2=156M
// HPLLCR = HPLLDIV_54; //F_HPLL=6M*54/2=162M
// HPLLCR = HPLLDIV_56; //F_HPLL=6M*56/2=168M
// HPLLCR = HPLLDIV_58; //F_HPLL=6M*58/2=174M
// HPLLCR = HPLLDIV_60; //F_HPLL=6M*60/2=180M
// HPLLCR = HPLLDIV_62; //F_HPLL=6M*62/2=186M
// HPLLCR = HPLLDIV_64; //F_HPLL=6M*64/2=192M
// HPLLCR = HPLLDIV_66; //F_HPLL=6M*66/2=198M
// HPLLCR = HPLLDIV_68; //F_HPLL=6M*68/2=204M
// HPLLCR = HPLLDIV_70; //F_HPLL=6M*70/2=210M
// HPLLCR = HPLLDIV_72; //F_HPLL=6M*72/2=216M
// HPLLCR = HPLLDIV_74; //F_HPLL=6M*74/2=222M
// HPLLCR = HPLLDIV_76; //F_HPLL=6M*76/2=228M
// HPLLCR = HPLLDIV_78; //F_HPLL=6M*78/2=234M
// HPLLCR = HPLLDIV_80; //F_HPLL=6M*80/2=240M
HPLLCR = HPLLDIV_82; //F_HPLL=6M*82/2=246M
//启动HPLL
HPLLCR |= ENHPLL; //使能HPLL
delay(); //等待HPLL时钟稳定
//选择HSPWM/HSSPI时钟
#if (HSCK_SEL == HSCK_MCLK)
CLKSEL &= ~HSIOCK; //HSPWM/HSSPI选择主时钟为时钟源
#elif (HSCK_SEL == HSCK_PLL)
CLKSEL |= HSIOCK; //HSPWM/HSSPI选择PLL输出时钟为时钟源
#else
CLKSEL &= ~HSIOCK; //默认HSPWM/HSSPI选择主时钟为时钟源
#endif
HSCLKDIV = 0; //HSPWM/HSSPI时钟源不分频
HSPWMA_CFG = 0x03; //使能PWMA相关寄存器异步访问功能
PWMA_PS = 0x00; //PWMA_CC1/CC1N高速PWM输出到CC1/CC1N口
//注意:PWMA_PS属于I/O控制寄存器,不能使用异步方式进行读写
//通过异步方式设置PWMA的相关寄存器
WritePWMA((char)&PWMA_CCER1, 0x00);
WritePWMA((char)&PWMA_CCMR1, 0x00); //CC1为输出模式
WritePWMA((char)&PWMA_CCMR1, 0x60); //OC1REF输出PWM1(CNT<CCR时输出有效电平1)
WritePWMA((char)&PWMA_CCER1, 0x05); //使能CC1/CC1N上的输出功能
WritePWMA((char)&PWMA_ENO, 0x03); //使能PWM信号输出到端口P1.0/P1.1
WritePWMA((char)&PWMA_BKR, 0x80); //使能主输出
WritePWMA((char)&PWMA_CCR1H, 0); //设置PWM占空比为50个PWM时钟
WritePWMA((char)&PWMA_CCR1L, 50);
WritePWMA((char)&PWMA_ARRH, 0); //设置输出PWM的周期为100个PWM时钟
WritePWMA((char)&PWMA_ARRL, 99);
WritePWMA((char)&PWMA_DTR, 10); //设置互补对称输出PWM的死区
WritePWMA((char)&PWMA_CR1, 0x01); //开始PWM计数
// P2 = ReadPWMA((char)&PWMA_ARRH); //异步方式读取寄存器
// P0 = ReadPWMA((char)&PWMA_ARRL);
while (1);
}
复制代码
