STC8C2K64S4单片机设计的8路NPN信号采集串口及485通讯MODBUS通讯输出

[复制链接]
  • 打卡等级:初来乍到
  • 打卡总天数:1
  • 最近打卡:2025-03-17 16:39:04

43

主题

7

回帖

253

积分

中级会员

积分
253
发表于 2023-6-7 11:52:36 | 显示全部楼层 |阅读模式
GYJ-0268 淘宝描述_01.jpg

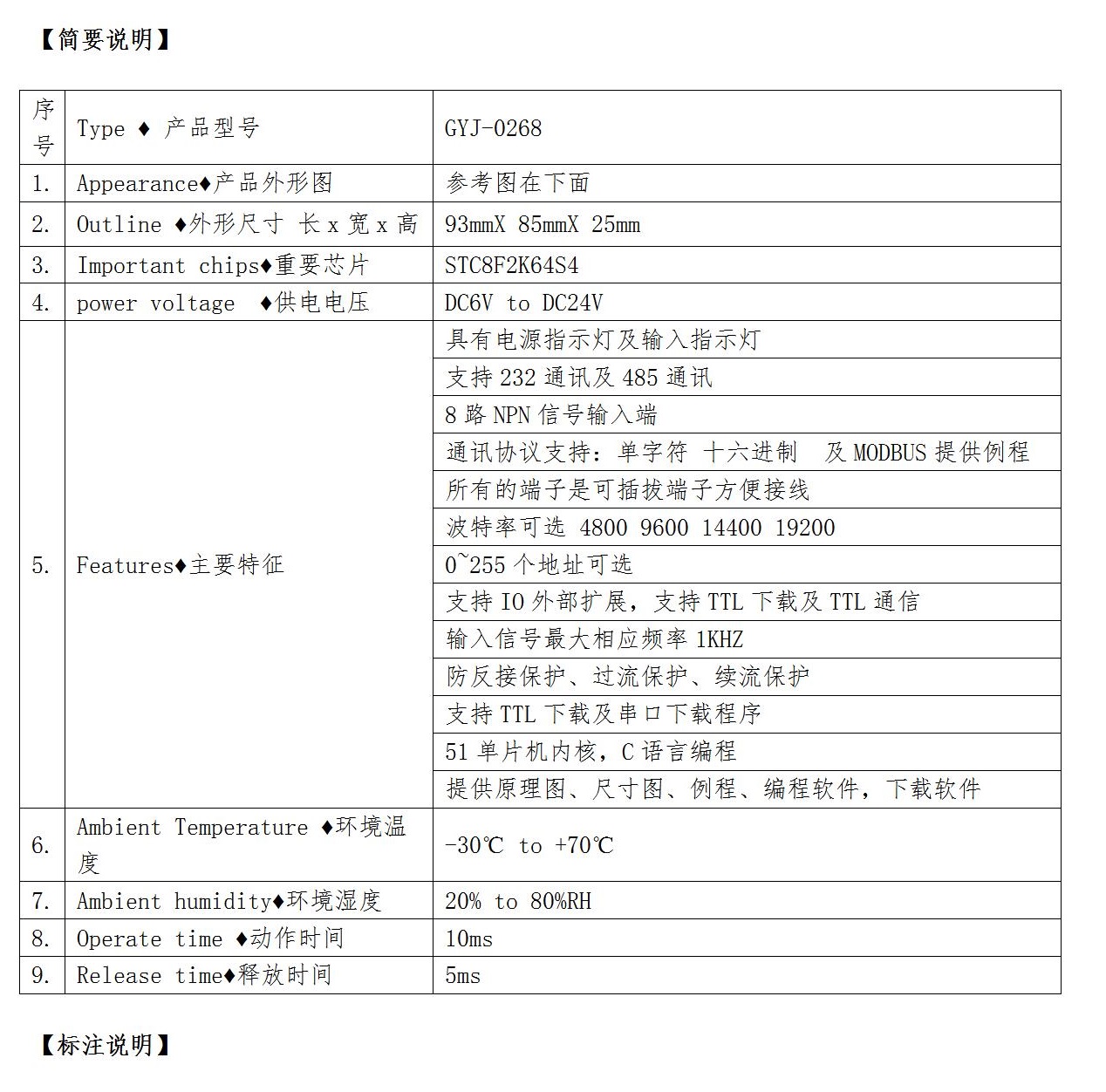

GYJ-0268 淘宝描述_02.jpg
GYJ-0268 淘宝描述_03.jpg

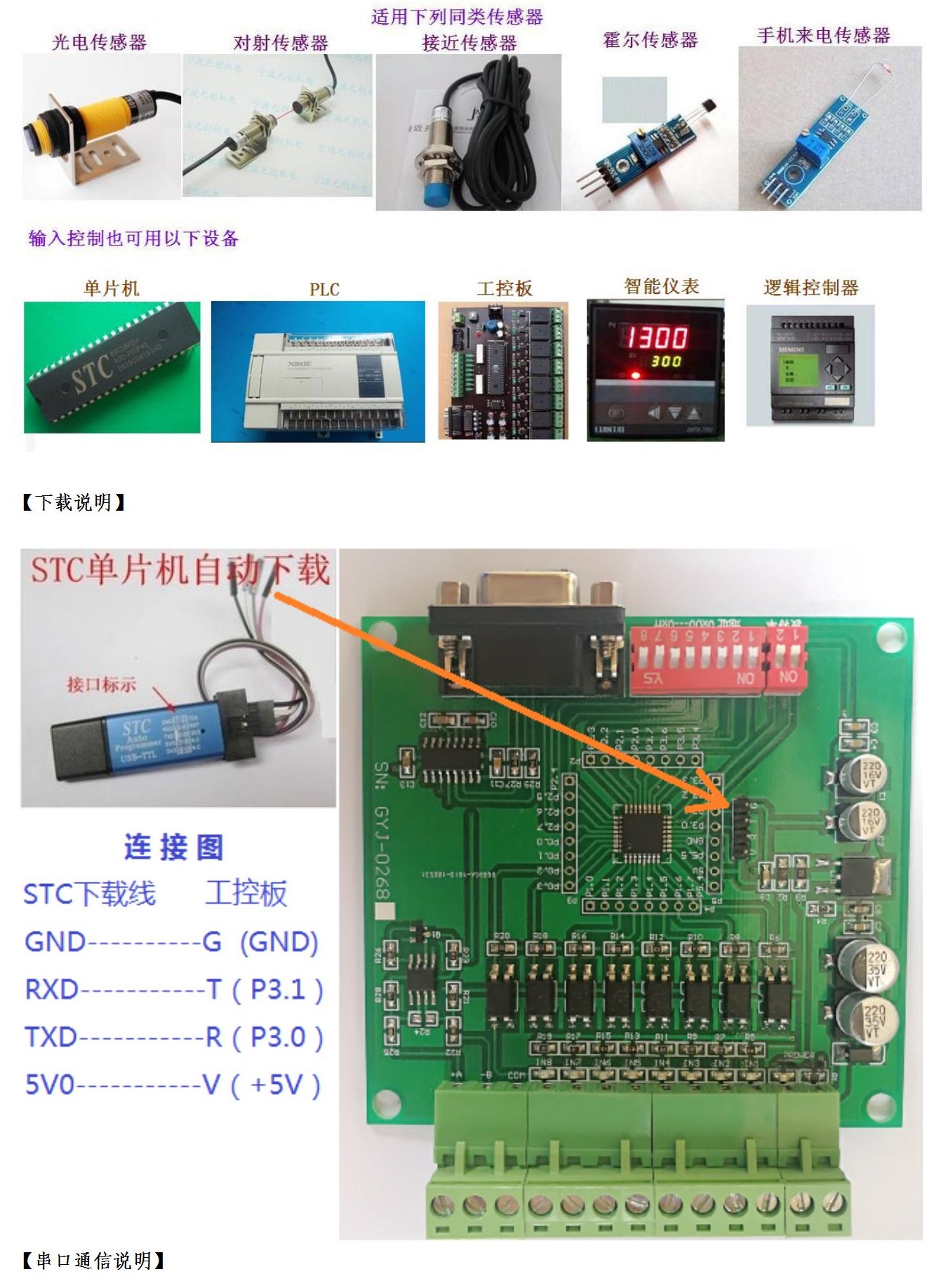

GYJ-0268 淘宝描述_04.jpg

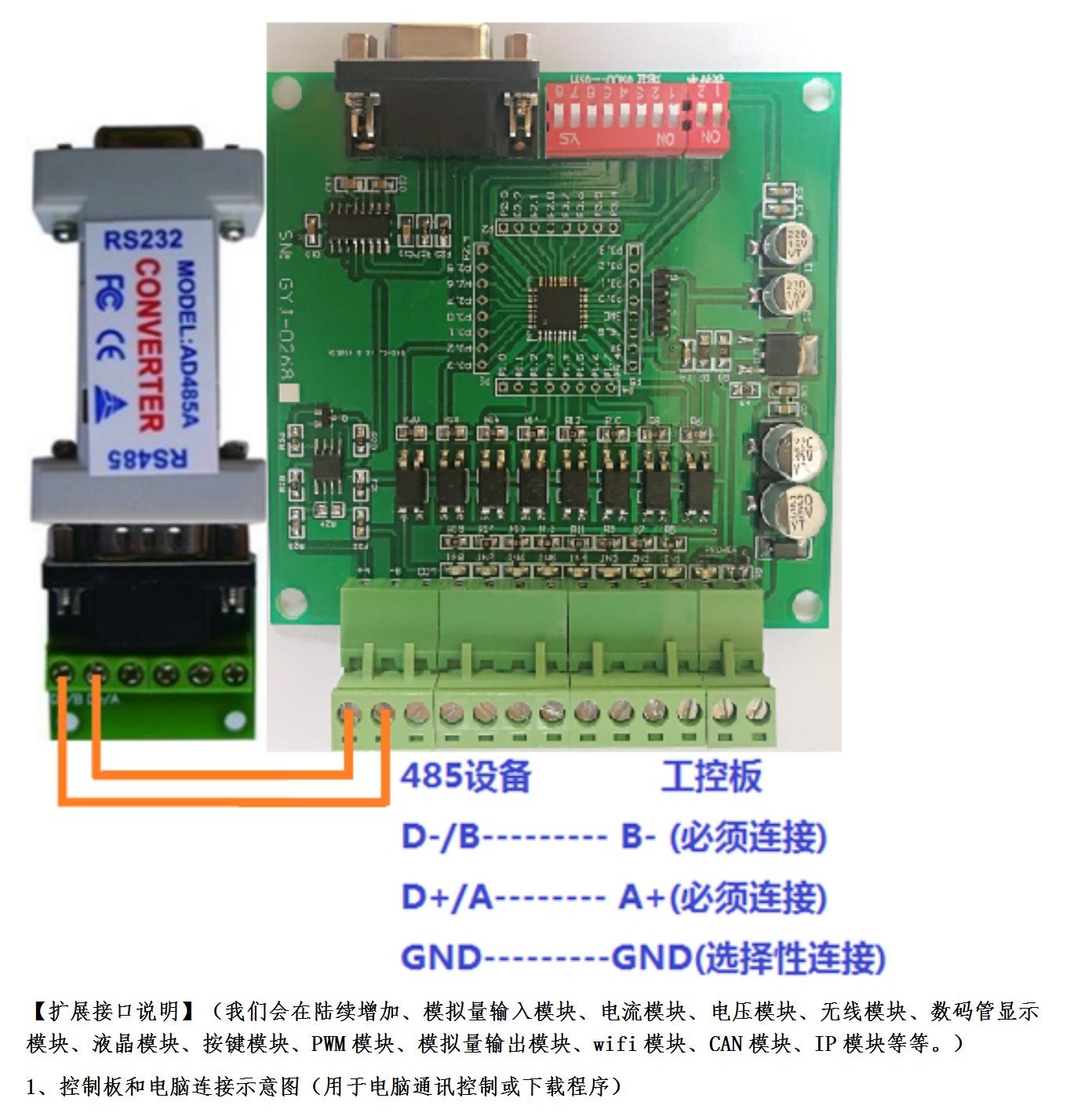

GYJ-0268 淘宝描述_05.jpg
GYJ-0268 淘宝描述_06.jpg

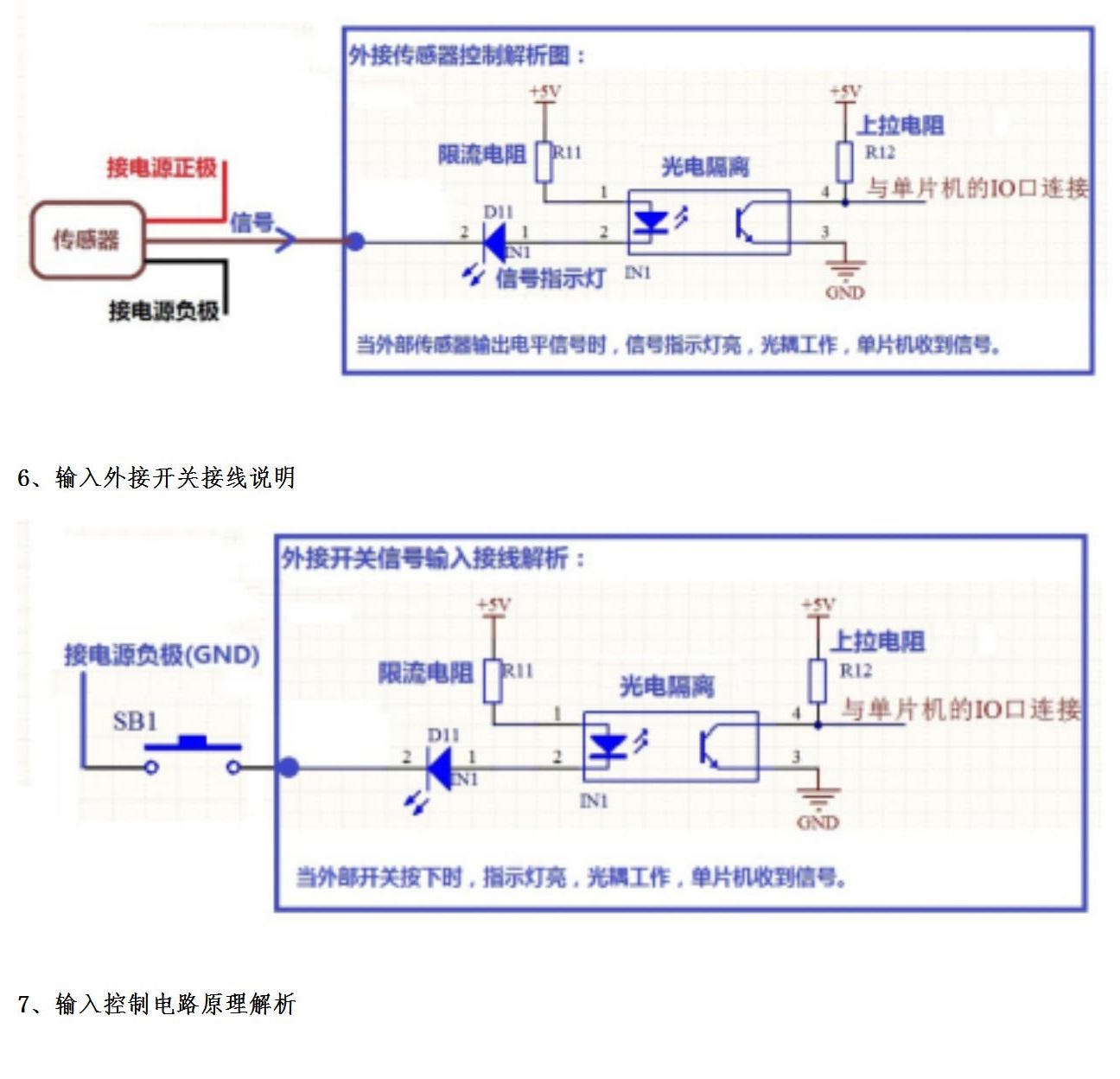

GYJ-0268 淘宝描述_07.jpg

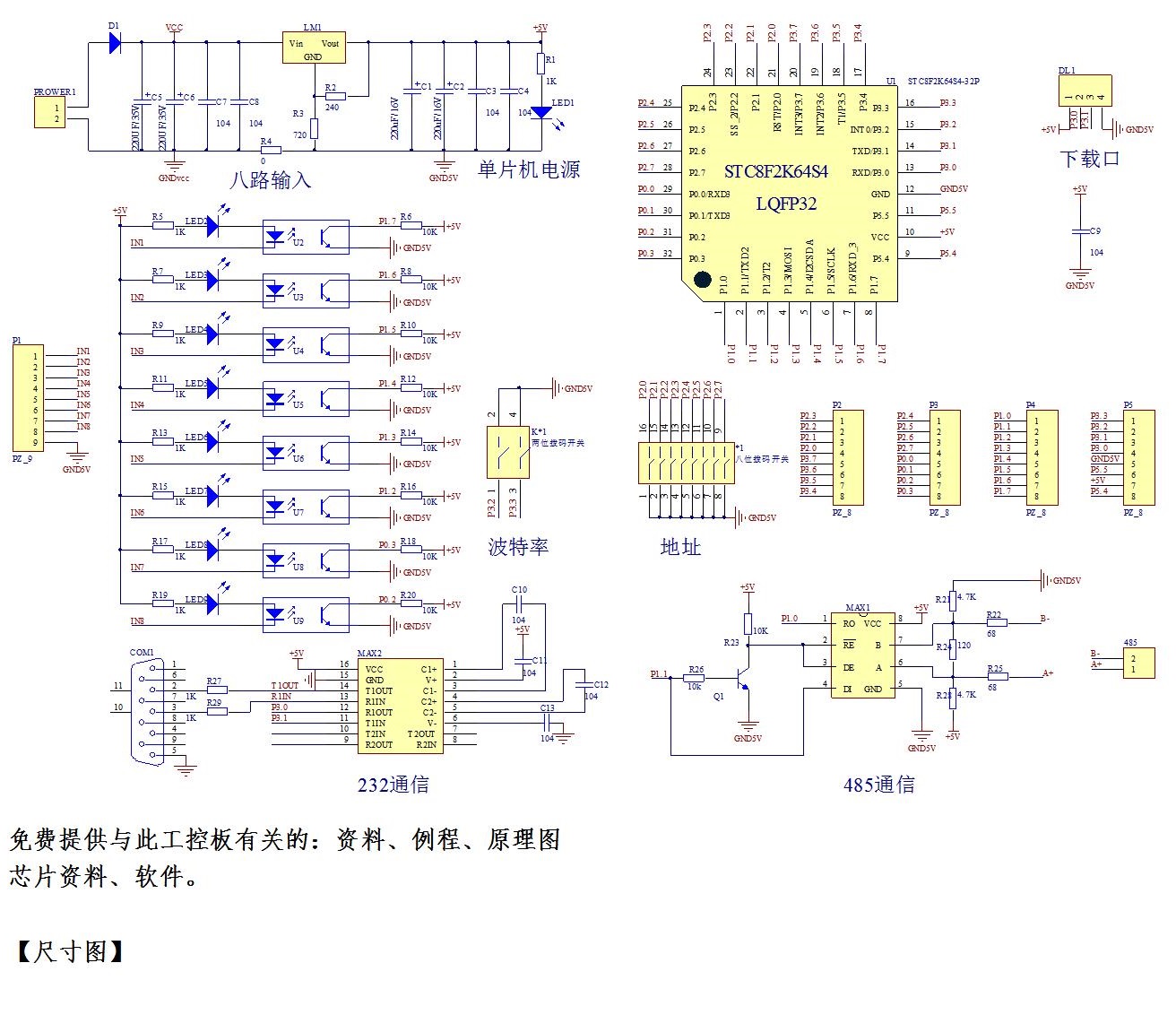

GYJ-0268 淘宝描述_08.jpg
GYJ-0268 淘宝描述_09.jpg
GYJ-0268 淘宝描述_10.jpg


#include <STC8F2K08S2.H>
#include "intrins.h"
#define uchar unsigned char//宏定义无符号字符型
#define uint unsigned int  //宏定义无符号整型
bit flagOnceTxd = 0;  //单次发送完成标志,即发送完一个字节
bit cmdArrived = 0;   //命令到达标志,即接收到上位机下发的命令
unsigned char cntRxd = 0;
unsigned char pdata bufRxd[40]; //串口接收缓冲区
unsigned char len;
xdata unsigned char buf[50];
sbit IN_1  = P1^7;
sbit IN_2  = P1^6;
sbit IN_3  = P1^5;
sbit IN_4  = P1^4;
sbit IN_5  = P1^3;
sbit IN_6  = P1^2;
sbit IN_7  = P0^3;
sbit IN_8  = P0^2;
sbit set_1 = P2^0;
sbit set_2 = P2^1;
sbit set_3 = P2^2;
sbit set_4 = P2^3;
sbit set_5 = P2^4;
sbit set_6 = P2^5;
sbit set_7 = P2^6;
sbit set_8 = P2^7;
sbit btv_1 = P3^2;
sbit btv_2 = P3^3;
bit kk=0,aj_1=0,aj_2=0,aj_3=0,aj_4=0,aj_5=0,aj_6=0,aj_7=0,aj_8=0;
bit biao_1=0,biao_2=0,biao_3=0,biao_4=0,biao_5=0,biao_6=0,biao_7=0,biao_8=0;
bit bb_1=0,bb_2=0,bb_3=0,bb_4=0;
uint ss=0x00,xx_1=0x00,xx_2=0x00,xx_3=0x00,xx_4=0x00,xx_5=0x00,xx_6=0x00,xx_7=0x00,xx_8=0x00,zz=0x00;
uchar dz_1=0x00,dz_2=0x00,dz_3=0x00,dz_4=0x00,dz_5=0x00,dz_6=0x00,dz_7=0x00,dz_8=0x00;
uchar l_1=0,h_1=0,hz=0x00,lz=0x00;
unsigned int GetCRC16(unsigned char *ptr,  unsigned char len);
unsigned int  crc;
unsigned char crch, crcl;
unsigned int T0RH=0,T0RL=0;
uchar i=0,cnt=0;
uchar ys=100;
uchar add1=0;
/********************************************************************
                            延时函数
*********************************************************************/
void delay(uchar t)
{
  uchar i,j;
   for(i=0;i<t;i++)
   {
            for(j=130;j>0;j--);
         { ;
         }
   }
}

void ConfigUART()  //串口配置函数,baud为波特率
{
        SCON = 0x50;                //8位数据,可变波特率
        S2CON = 0x50;
        AUXR |= 0x01;                //串口1选择定时器2为波特率发生器
        AUXR |= 0x04;                //定时器2时钟为Fosc,即1T
        T2L = lz;                //设定定时初值 默认9600
        T2H = hz;                //设定定时初值
        AUXR |= 0x10;                //启动定时器2
    ES  = 1;       //使能串口中断
        IE2 = ES2;
}
unsigned char UartRead(unsigned char *buf, unsigned char len) //串口数据读取函数,数据接收指针buf,读取数据长度len,返回值为实际读取到的数据长度
{
    unsigned char i=0;
           uchar bz=0;
    if (len > cntRxd) //读取长度大于接收到的数据长度时,
    {
        len = cntRxd; //读取长度设置为实际接收到的数据长度
    }
    for (i=0; i<len; i++) //拷贝接收到的数据
    {
        *buf = bufRxd[ i];
        buf++;
    }
        for(bz=i;bz>0;bz--)
        {
           bufRxd[bz] = 0;
        }
    cntRxd = 0;  //清零接收计数器

    return len;  //返回实际读取长度
}
void UartWrite(unsigned char *buf, unsigned char len) //串口数据写入函数,即串口发送函数,待发送数据指针buf,数据长度len
{
    while (len--)   //发送数据
    {
        flagOnceTxd = 0;
        SBUF = *buf;
            S2BUF = *buf;
        buf++;
        while (!flagOnceTxd);
    }
}
void UartDriver() //串口驱动函数,检测接收到的命令并执行相应动作
{

    if (cmdArrived) //有命令到达时,读取处理该命令
    {
        cmdArrived = 0;
        len = UartRead(buf, sizeof(buf)); //将接收到的命令读取到缓冲区中
        if (buf[1] == ss)  //核对地址以决定是否响应命令,本例本机地址为0x00
        {
//            crc = GetCRC16(buf, len-2); //计算CRC校验值
//            crch = crc >> 8;
//            crcl = crc & 0xFF;
//            if ((buf[len-2] == crch) && (buf[len-1] == crcl)) //判断CRC校验是否正确
//            {
                switch (buf[2]) //按功能码执行操作
                {

                                      case 0x08:  //查询输入状态
                        if ((buf[0] == 0xAA)&&(buf[5] == 0xBB)) //查询1号继电器以后的继电器状态
                        {
//                                                    if((buf[4] == 0x00)&&(buf[5] == 0x03))
//                                                        {
                                                                 if(IN_1 == 0){xx_1 = 0x01;}else{xx_1 = 0;}//查询输入状态打开为1,关闭为0,没有的以0填充
                                                                if(IN_2 == 0){xx_2 = 0x02;}else{xx_2 = 0;}//查询输入状态打开为1,关闭为0,没有的以0填充
                                                                if(IN_3 == 0){xx_3 = 0x04;}else{xx_3 = 0;}//查询输入状态打开为1,关闭为0,没有的以0填充
                                                                if(IN_4 == 0){xx_4 = 0x08;}else{xx_4 = 0;}//查询输入状态打开为1,关闭为0,没有的以0填充
                                                                if(IN_5 == 0){xx_5 = 0x10;}else{xx_5 = 0;}//查询输入状态打开为1,关闭为0,没有的以0填充
                                                                if(IN_6 == 0){xx_6 = 0x20;}else{xx_6 = 0;}//查询输入状态打开为1,关闭为0,没有的以0填充
                                                                if(IN_7 == 0){xx_7 = 0x40;}else{xx_7 = 0;}//查询输入状态打开为1,关闭为0,没有的以0填充
                                                                if(IN_8 == 0){xx_8 = 0x80;}else{xx_8 = 0;}//查询输入状态打开为1,关闭为0,没有的以0填充

                                                                zz = ((xx_1)|(xx_2)|(xx_3)|(xx_4)|(xx_5)|(xx_6)|(xx_7)|(xx_8)); //输入状态
                                                                buf[0]=0xAA; //报头
                                                                buf[1]=ss; //地址码码
                                                                buf[2]=0x09; //功能码
                                                                buf[3]=0x00; //通道码
                                                                buf[4]=zz; //状态码
                                                                buf[5]=0xBB; //报尾
                                                                len=6;

                                                        } break;
                                                }

                        UartWrite(buf, len);
        }
    }
}
void UartRxMonitor(unsigned char ms)  //串口接收监控函数
{
    static unsigned char cntbkp = 0;
    static unsigned char idletmr = 0;
    if (cntRxd > 0)  //接收计数器大于零时,监控总线空闲时间
    {
        if (cntbkp != cntRxd)  //接收计数器改变,即刚接收到数据时,清零空闲计时
        {
            cntbkp = cntRxd;
            idletmr = 0;
        }
        else
        {
            if (idletmr < 6)  //接收计数器未改变,即总线空闲时,累积空闲时间
            {
                idletmr += ms;
                if (idletmr >= 6)  //空闲时间超过4个字节传输时间即认为一帧命令接收完毕
                {
                    cmdArrived = 1; //设置命令到达标志
                }
            }
        }
    }
    else
    {
        cntbkp = 0;
    }
}

void InterruptUART() interrupt 4  //UART中断服务函数
{
            if (RI)  //接收到字节
    {
        RI = 0;   //手动清零接收中断标志位
        if (cntRxd < sizeof(bufRxd)) //接收缓冲区尚未用完时,
        {
            bufRxd[cntRxd++] = SBUF; //保存接收字节,并递增计数器
//                        bufRxd[cntRxd++] = S2BUF;
        }
            }
            if (TI)  //字节发送完毕
    {
                TI = 0;   //手动清零发送中断标志位
        flagOnceTxd = 1;  //设置单次发送完成标志
    }
}
void InterruptUART2() interrupt 8  //UART中断服务函数
{
        if( S2CON & 0x01 )
        {
                S2CON &= ~0x01;
        if (cntRxd < sizeof(bufRxd)) //接收缓冲区尚未用完时,
        {
                        bufRxd[cntRxd++] = S2BUF;
        }
        }
        if( S2CON & 0x02 )
        {
                S2CON &= ~0x02;
        flagOnceTxd = 1;  //设置单次发送完成标志
        }
}



void ConfigTimer0(unsigned int ms)  //T0配置函数
{
    unsigned long tmp;  //临时变量
    tmp = 11059200 / 12;      //定时器计数频率
    tmp = (tmp * ms) / 1000;  //计算所需的计数值
    tmp = 65536 - tmp;        //计算定时器重载值
    tmp = tmp + 33;           //补偿中断响应延时造成的误差
    T0RH = (unsigned char)(tmp>>8);  //定时器重载值拆分为高低字节
    T0RL = (unsigned char)tmp;
    TMOD &= 0xF0;   //清零T0的控制位
    TMOD |= 0x01;   //配置T0为模式1
    TH0 = T0RH;     //加载T0重载值
    TL0 = T0RL;
    ET0 = 1;        //使能T0中断
    TR0 = 1;        //启动T0
}

void qmhs()//取码函数
{
                if(IN_1 == 0){xx_1 = 0x01;}else{xx_1 = 0;}//查询输入状态打开为1,关闭为0,没有的以0填充
                if(IN_2 == 0){xx_2 = 0x02;}else{xx_2 = 0;}//查询输入状态打开为1,关闭为0,没有的以0填充
                if(IN_3 == 0){xx_3 = 0x04;}else{xx_3 = 0;}//查询输入状态打开为1,关闭为0,没有的以0填充
                if(IN_4 == 0){xx_4 = 0x08;}else{xx_4 = 0;}//查询输入状态打开为1,关闭为0,没有的以0填充
                if(IN_5 == 0){xx_5 = 0x10;}else{xx_5 = 0;}//查询输入状态打开为1,关闭为0,没有的以0填充
                if(IN_6 == 0){xx_6 = 0x20;}else{xx_6 = 0;}//查询输入状态打开为1,关闭为0,没有的以0填充
                if(IN_7 == 0){xx_7 = 0x40;}else{xx_7 = 0;}//查询输入状态打开为1,关闭为0,没有的以0填充
                if(IN_8 == 0){xx_8 = 0x80;}else{xx_8 = 0;}//查询输入状态打开为1,关闭为0,没有的以0填充

                zz = ((xx_1)|(xx_2)|(xx_3)|(xx_4)|(xx_5)|(xx_6)|(xx_7)|(xx_8)); //输入状态
}
void main ()
{
        hz=0xFE;lz=0xE0;        //9600
//        hz=0xFB;lz=0x80;        //2400
//        hz=0xFD;lz=0xC0;    //4800
//        hz=0xFF;lz=0xE8;        //115200
    EA = 1;           //开总中断
    ConfigTimer0(1);  //配置T0定时1ms
    ConfigUART(); //配置波特率为9600
    while(1)
    {
            if((btv_1 == 0)&&(btv_2 == 0)&&(bb_1 == 0)){hz=0xFF;lz=0xE8;bb_1=1;bb_2=0;bb_3=0;bb_4=0;ConfigUART();}  //波特率设置两个拨码开关拨上去115200
                if((btv_1 == 0)&&(btv_2 == 1)&&(bb_2 == 0)){hz=0xFF;lz=0xB8;bb_1=0;bb_2=1;bb_3=0;bb_4=0;ConfigUART();}  //波特率设置38400
                if((btv_1 == 1)&&(btv_2 == 0)&&(bb_3 == 0)){hz=0xFF;lz=0x70;bb_1=0;bb_2=0;bb_3=1;bb_4=0;ConfigUART();}  //波特率设置19200
                if((btv_1 == 1)&&(btv_2 == 1)&&(bb_4 == 0)){hz=0xFE;lz=0xE0;bb_1=0;bb_2=0;bb_3=0;bb_4=1;ConfigUART();} //波特率设置都不拨 9600

            if(set_1==0){dz_1=0x01;kk=1;aj_1=1;}else{aj_1=0;dz_1=0x00;}//拨码开关拨上去后无法设置地址
            if(set_2==0){dz_2=0x02;kk=1;aj_2=1;}else{aj_2=0;dz_2=0x00;}
            if(set_3==0){dz_3=0x04;kk=1;aj_3=1;}else{aj_3=0;dz_3=0x00;}
                if(set_4==0){dz_4=0x08;kk=1;aj_4=1;}else{aj_4=0;dz_4=0x00;}
                if(set_5==0){dz_5=0x10;kk=1;aj_5=1;}else{aj_5=0;dz_5=0x00;}
                if(set_6==0){dz_6=0x20;kk=1;aj_6=1;}else{aj_6=0;dz_6=0x00;}
                if(set_7==0){dz_7=0x40;kk=1;aj_7=1;}else{aj_7=0;dz_7=0x00;}
                if(set_8==0){dz_8=0x80;kk=1;aj_8=1;}else{aj_8=0;dz_8=0x00;}
                ss=((dz_1)|(dz_2)|(dz_3)|(dz_4)|(dz_5)|(dz_6)|(dz_7)|(dz_8));//地址为 16进制所以地址为10时应对应16进制0A,11对应0B,
                if((aj_1==0)&&(aj_2==0)&&(aj_3==0)&&(aj_4==0)&&(aj_5==0)&&(aj_6==0)&&(aj_7==0)&&(aj_8==0)){kk=0;}//kk设置地址标志位



                if((IN_1==0)&&(biao_1==0)) //1号输入接通
                {
                delay(ys);if((IN_1==0)&&(biao_1==0))
                {
                biao_1=1;qmhs();
                buf[0]=0xAA; //报头
                buf[1]=ss; //地址码码
                buf[2]=0x09; //功能码
                buf[3]=0x00; //通道码
//                buf[4]=0xff; //状态码
                 buf[4]=zz; //状态码
                buf[5]=0xBB; //报尾
                len=6;
//                crc = GetCRC16(buf, len); //计算CRC校验值
//                buf[len++] = crc >> 8;    //CRC高字节
//                buf[len++] = crc & 0xFF;  //CRC低字节
                UartWrite(buf, len);
                }}
                if((IN_1==1)&&(biao_1==1)) //1号输入断开
                {
                delay(ys);if((IN_1==1)&&(biao_1==1))
                {
                biao_1=0;qmhs();
                buf[0]=0xAA; //报头
                buf[1]=ss; //地址码码
                buf[2]=0x09; //功能码
                buf[3]=0x00; //通道码
//                buf[4]=0xff; //状态码
                 buf[4]=zz; //状态码
                buf[5]=0xBB; //报尾
                len=6;
//                crc = GetCRC16(buf, len); //计算CRC校验值
//                buf[len++] = crc >> 8;    //CRC高字节
//                buf[len++] = crc & 0xFF;  //CRC低字节
                UartWrite(buf, len);
                }}
//                if(IN_1==1){biao_1=0;}          //断开恢复标志位

                if((IN_2==0)&&(biao_2==0)) //2号输入接通
                {
                delay(ys);if((IN_2==0)&&(biao_2==0))
                {
                biao_2=1;qmhs();
                buf[0]=0xAA; //报头
                buf[1]=ss; //地址码码
                buf[2]=0x09; //功能码
                buf[3]=0x00; //通道码
//                buf[4]=0xff; //状态码
                 buf[4]=zz; //状态码
                buf[5]=0xBB; //报尾
                len=6;
                UartWrite(buf, len);
                }}
                if((IN_2==1)&&(biao_2==1)) //2号输入断开
                {
                delay(ys);if((IN_2==1)&&(biao_2==1))
                {
                biao_2=0;qmhs();
                buf[0]=0xAA; //报头
                buf[1]=ss; //地址码码
                buf[2]=0x09; //功能码
                buf[3]=0x00; //通道码
//                buf[4]=0xff; //状态码
                 buf[4]=zz; //状态码
                buf[5]=0xBB; //报尾
                len=6;
                UartWrite(buf, len);
                }}

                if((IN_3==0)&&(biao_3==0)) //3号输入接通
                {
                delay(ys);if((IN_3==0)&&(biao_3==0))
                {
                biao_3=1;qmhs();
                buf[0]=0xAA; //报头
                buf[1]=ss; //地址码码
                buf[2]=0x09; //功能码
                buf[3]=0x00; //通道码
//                buf[4]=0xff; //状态码
                 buf[4]=zz; //状态码
                buf[5]=0xBB; //报尾
                len=6;
                UartWrite(buf, len);
                }}
                if((IN_3==1)&&(biao_3==1)) //3号输入断开
                {
                delay(ys);if((IN_3==1)&&(biao_3==1))
                {
                biao_3=0;qmhs();
                buf[0]=0xAA; //报头
                buf[1]=ss; //地址码码
                buf[2]=0x09; //功能码
                buf[3]=0x00; //通道码
//                buf[4]=0xff; //状态码
                 buf[4]=zz; //状态码
                buf[5]=0xBB; //报尾
                len=6;
                UartWrite(buf, len);
                }}

                if((IN_4==0)&&(biao_4==0)) //4号输入接通
                {
                delay(ys);if((IN_4==0)&&(biao_4==0))
                {
                biao_4=1;qmhs();
                buf[0]=0xAA; //报头
                buf[1]=ss; //地址码码
                buf[2]=0x09; //功能码
                buf[3]=0x00; //通道码
//                buf[4]=0xff; //状态码
                 buf[4]=zz; //状态码
                buf[5]=0xBB; //报尾
                len=6;
                UartWrite(buf, len);
                }}
                if((IN_4==1)&&(biao_4==1)) //4号输入断开
                {
                delay(ys);if((IN_4==1)&&(biao_4==1))
                {
                biao_4=0;qmhs();
                buf[0]=0xAA; //报头
                buf[1]=ss; //地址码码
                buf[2]=0x09; //功能码
                buf[3]=0x00; //通道码
//                buf[4]=0xff; //状态码
                 buf[4]=zz; //状态码
                buf[5]=0xBB; //报尾
                len=6;
                UartWrite(buf, len);
                }}

                if((IN_5==0)&&(biao_5==0)) //5号输入接通
                {
                delay(ys);if((IN_5==0)&&(biao_5==0))
                {
                biao_5=1;qmhs();
                buf[0]=0xAA; //报头
                buf[1]=ss; //地址码码
                buf[2]=0x09; //功能码
                buf[3]=0x00; //通道码
//                buf[4]=0xff; //状态码
                 buf[4]=zz; //状态码
                buf[5]=0xBB; //报尾
                len=6;
                UartWrite(buf, len);
                }}
                if((IN_5==1)&&(biao_5==1)) //5号输入断开
                {
                delay(ys);if((IN_5==1)&&(biao_5==1))
                {
                biao_5=0;qmhs();
                buf[0]=0xAA; //报头
                buf[1]=ss; //地址码码
                buf[2]=0x09; //功能码
                buf[3]=0x00; //通道码
//                buf[4]=0xff; //状态码
                 buf[4]=zz; //状态码
                buf[5]=0xBB; //报尾
                len=6;
                UartWrite(buf, len);
                }}

                if((IN_6==0)&&(biao_6==0)) //6号输入接通
                {
                delay(ys);if((IN_6==0)&&(biao_6==0))
                {
                biao_6=1;qmhs();
                buf[0]=0xAA; //报头
                buf[1]=ss; //地址码码
                buf[2]=0x09; //功能码
                buf[3]=0x00; //通道码
//                buf[4]=0xff; //状态码
                 buf[4]=zz; //状态码
                buf[5]=0xBB; //报尾
                len=6;
                UartWrite(buf, len);
                }}
                if((IN_6==1)&&(biao_6==1)) //6号输入断开
                {
                delay(ys);if((IN_6==1)&&(biao_6==1))
                {
                biao_6=0;qmhs();
                buf[0]=0xAA; //报头
                buf[1]=ss; //地址码码
                buf[2]=0x09; //功能码
                buf[3]=0x00; //通道码
//                buf[4]=0xff; //状态码
                 buf[4]=zz; //状态码
                buf[5]=0xBB; //报尾
                len=6;
                UartWrite(buf, len);
                }}

                if((IN_7==0)&&(biao_7==0)) //7号输入接通
                {
                delay(ys);if((IN_7==0)&&(biao_7==0))
                {
                biao_7=1;qmhs();
                buf[0]=0xAA; //报头
                buf[1]=ss; //地址码码
                buf[2]=0x09; //功能码
                buf[3]=0x00; //通道码
//                buf[4]=0xff; //状态码
                 buf[4]=zz; //状态码
                buf[5]=0xBB; //报尾
                len=6;
                UartWrite(buf, len);
                }}
                if((IN_7==1)&&(biao_7==1)) //7号输入断开
                {
                delay(ys);if((IN_7==1)&&(biao_7==1))
                {
                biao_7=0;qmhs();
                buf[0]=0xAA; //报头
                buf[1]=ss; //地址码码
                buf[2]=0x09; //功能码
                buf[3]=0x00; //通道码
//                buf[4]=0xff; //状态码
                 buf[4]=zz; //状态码
                buf[5]=0xBB; //报尾
                len=6;
                UartWrite(buf, len);
                }}

                if((IN_8==0)&&(biao_8==0)) //8号输入接通
                {
                delay(ys);if((IN_8==0)&&(biao_8==0))
                {
                biao_8=1;qmhs();
                buf[0]=0xAA; //报头
                buf[1]=ss; //地址码码
                buf[2]=0x09; //功能码
                buf[3]=0x00; //通道码
//                buf[4]=0xff; //状态码
                 buf[4]=zz; //状态码
                buf[5]=0xBB; //报尾
                len=6;
                UartWrite(buf, len);
                }}
                if((IN_8==1)&&(biao_8==1)) //8号输入断开
                {
                delay(ys);if((IN_8==1)&&(biao_8==1))
                {
                biao_8=0;qmhs();
                buf[0]=0xAA; //报头
                buf[1]=ss; //地址码码
                buf[2]=0x09; //功能码
                buf[3]=0x00; //通道码
//                buf[4]=0xff; //状态码
                 buf[4]=zz; //状态码
                buf[5]=0xBB; //报尾
                len=6;
                UartWrite(buf, len);
                }}

        UartDriver();
    }
}

void InterruptTimer0() interrupt 1  //T0中断服务函数
{
    TH0 = T0RH;  //定时器重新加载重载值
    TL0 = T0RL;

    UartRxMonitor(1);  //串口接收监控
}


STC8F2K64S4单片机设计的8路NPN信号采集串口及485通讯MODBUS通讯输出.zip

7.13 MB, 下载次数: 173

回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:488
  • 最近打卡:2025-04-30 12:41:08

6

主题

49

回帖

765

积分

高级会员

积分
765
发表于 2023-11-5 12:41:02 | 显示全部楼层
感谢奉献!
回复

使用道具 举报 送花

  • 打卡等级:偶尔看看III
  • 打卡总天数:55
  • 最近打卡:2025-05-02 08:32:59

717

主题

1万

回帖

1万

积分

管理员

积分
15617
发表于 2023-11-5 22:54:28 | 显示全部楼层
感谢开源!用超强抗干扰的 STC8C2K64S4系列取代 STC8F2K系列
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:常住居民III
  • 打卡总天数:183
  • 最近打卡:2025-04-28 10:14:30
已绑定手机

0

主题

42

回帖

1322

积分

金牌会员

积分
1322
发表于 2023-11-7 21:04:44 | 显示全部楼层
学习一下
回复

使用道具 举报 送花

  • 打卡等级:常住居民III
  • 打卡总天数:147
  • 最近打卡:2025-04-28 10:37:12
已绑定手机

5

主题

108

回帖

361

积分

中级会员

积分
361
发表于 2024-6-1 07:10:17 | 显示全部楼层
工控大佬!
回复

使用道具 举报 送花

您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

QQ|手机版|小黑屋|深圳国芯人工智能有限公司 ( 粤ICP备2022108929号-2 )

GMT+8, 2025-5-2 08:46 , Processed in 0.143508 second(s), 81 queries .

Powered by Discuz! X3.5

© 2001-2025 Discuz! Team.

快速回复 返回顶部 返回列表
