试用32G12K128系列，感觉不错，很舒服

tzz1***

cyf1*** 发表于 2025-8-14 11:25
我按您的方式对齐了，也是不行。

另外就是我传输的数组长度是不变的，只不过是最后一个灯设置为灭而已。 ...

或许是少传了1位数据，比如：串行输出32位，实际只有31位。
但现在不能确认，代码出现BUG有时候是五花八门，不实演很难猜出症结。

另：请问您用的是 I8080模式，还是M6800模式。
建议I8080模式，硬件波形，时序比较契合。

如何找出问题的建议：
1. 首先降低通信速率，以此来排除可能的匹配问题。
2.反复修改代码，比如现在是输出32个位，
修改代码为只输出8个位，同时更改显示数据，便于观察。（有示波或逻辑分析仪更好，没有也没关系，改数据可体现在LED灯上）
因为总的数据量少了，哪怕一位一位的看过去，也不会花很长时间，就能很快找出症结。
修正后改回，代码就正常了。

cyf1***

tzz1*** 发表于 2025-8-14 14:25
或许是少传了1位数据，比如：串行输出32位，实际只有31位。
但现在不能确认，代码出现BUG有时候是五花八 ...

使用的是I8080并口的，我现在用的是16位驱动，跟这个有关系吗？我改变了传输数据的长度，显示也会不正常。

tzz1***

cyf1*** 发表于 2025-8-14 14:31
使用的是I8080并口的，我现在用的是16位驱动，跟这个有关系吗？我改变了传输数据的长度，显示也会不正常。 ...

还有个地方要注意，LCM口和普通IO口是共用的，也就是说，当DMA结束（LCM闲置时），
WR就变成了普通的IO口并输出IO电平，这可能会使WR引脚上出现额外的脉冲波形。
实际使用中：
1. I8080模式时，WR的初始化为高电平，并设置成推挽输出，以后就一直不要改变.
2. 一行扫描最好只用一次DMA完成, 不要分割成多次，可避免间隙期间电平的变化。

如果是使用M6800的E脚，则初始电平应该设置成低电平。

cyf1***

tzz1*** 发表于 2025-8-14 14:57
还有个地方要注意，LCM口和普通IO口是共用的，也就是说，当DMA结束（LCM闲置时），
WR就变成了普通的IO口 ...

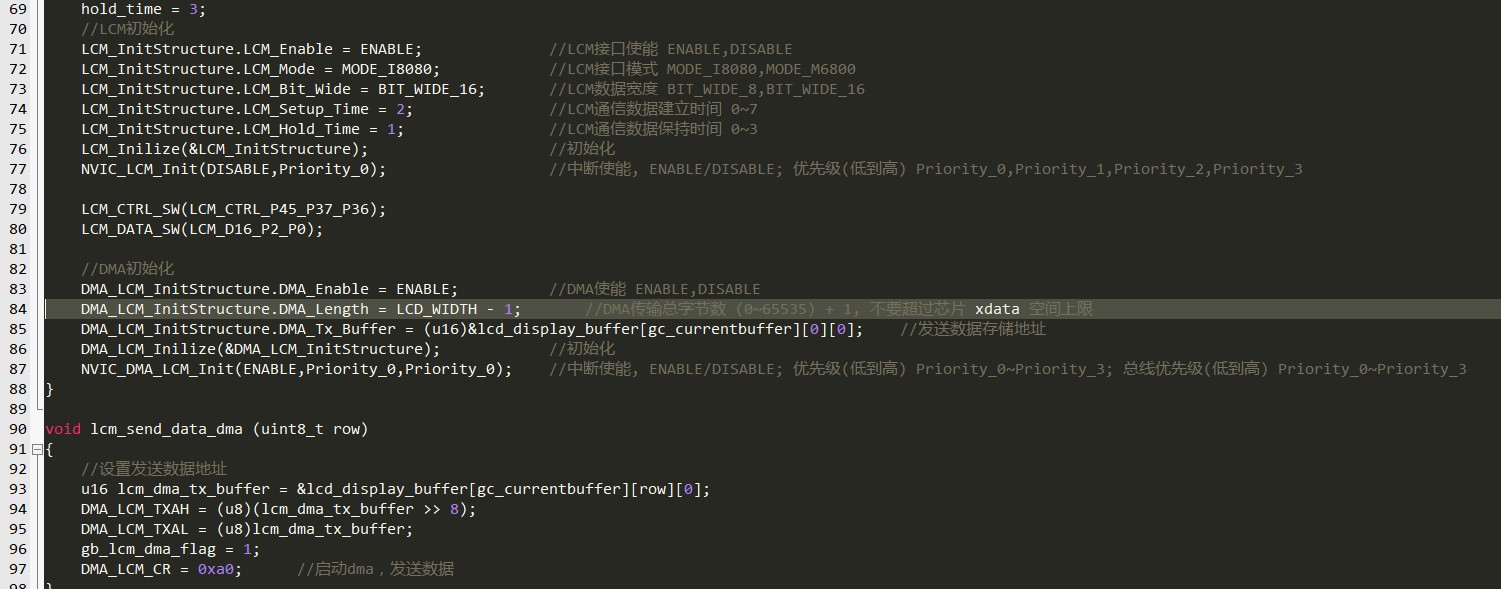

每次传输一行数据，使用PWM在更新中断修改行地址和数据首地址，使用LCM_DMA中断进行数据锁存，这样应该也是没问题的，我刚刚用示波器看了，一个OE周期内clk的数量也是对的

tzz1***

cyf1*** 发表于 2025-8-14 15:01
每次传输一行数据，使用PWM在更新中断修改行地址和数据首地址，使用LCM_DMA中断进行数据锁存，这样应该也 ...

会不会模组的CLK端不支持高电平结束呢？
我这边用过几种模组，HUB75/HUB12都是正常的。
也可以考虑一下，试试改成增加/减少一位看看结果

tzz1***

cyf1*** 发表于 2025-8-14 15:01
每次传输一行数据，使用PWM在更新中断修改行地址和数据首地址，使用LCM_DMA中断进行数据锁存，这样应该也 ...

理论上，模组是上升沿锁存数据，即使CLK上升沿后不变低电平也可正常锁存数据。但会不会有例外不一定

tzz1***

cyf1*** 发表于 2025-8-14 15:01
每次传输一行数据，使用PWM在更新中断修改行地址和数据首地址，使用LCM_DMA中断进行数据锁存，这样应该也 ...

实在不行，就花点时间，改成IO驱动吧，调成功后，用示波器记录波形。
再改回DMA, 输出同样的数据，看看波形异同

慢慢测试，祝成功！

乘***

我现在在用这种方法驱动全彩，如果用STC32G144K单片机以48M晶振驱动64张全彩的话，达到104帧的刷新率，效果很好，但驱动80张的话，只有83帧，肉眼看不闪，但拍照不行。。。

不过还有个问题，就是如何调节亮度呢？？？我把EN脚用PWM来驱动，乱码，感觉只能LCM_DMA发送完一行数据，再改一下EN脚才有用，其它地方改变EN脚的话，都有可能乱码

神***

乘*** 发表于 2026-4-13 14:57
我现在在用这种方法驱动全彩，如果用STC32G144K单片机以48M晶振驱动64张全彩的话，达到104帧的刷新率，效果 ...

如果用STC32G144K单片机以48M晶振

===STC32G144K246 可以跑 100MHz ~ 120MHz
       I/O 可以到 55MHz

tzz1***

乘*** 发表于 2026-4-13 14:57
我现在在用这种方法驱动全彩，如果用STC32G144K单片机以48M晶振驱动64张全彩的话，达到104帧的刷新率，效果 ...

不过还有个问题，就是如何调节亮度呢？？？我把EN脚用PWM来驱动，乱码，感觉只能LCM_DMA发送完一行数据，再改一下EN脚才有用，其它地方改变EN脚的话，都有可能乱码

注意一下时序，大致是这样的，比如是四扫描的，PWM中断启动DMA, 先把其中1次扫描的数据用DMA发出去，但先不要锁存HS(锁存) ， 等到下次PWM中断的时候锁存，我一直都是这么做的，很稳定，
锁存很快，就一条语句改变IO即可，这么语句放在PWM中断执行代码的偏前几句，也就是改变扫描地址后立即锁存。即保证时间间隔粒度精确，同时启动下次DMA，如此循环往复。
PWM的亮度由另一路占空比控制（EN)，与与数据的控制逻辑无关的，或者说关联不大，如果你不放心，可以限制一下占空比，让EN在PWM中断前期保持不动，但我这边测试时，无论多少占空比者是正常的，亮度从0-100%连续无级。
