ADC采集电压为0，求答疑解惑。

lim***

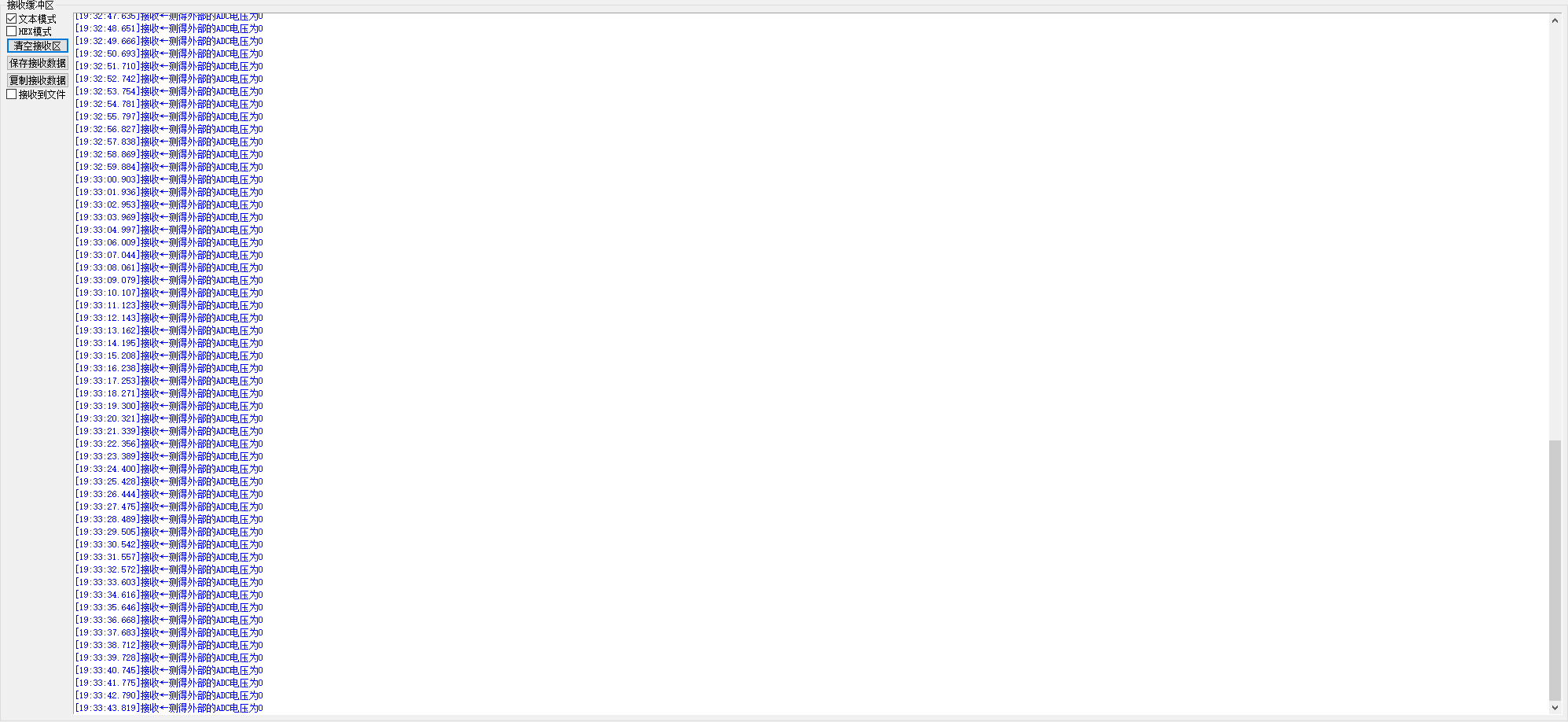

     按照STC8H手册里19.6范例程序，把ADC采集通道改了下。电压测量显示结果传到串口助手，一直是0？
附代码：

#include <STC8H.h>
#include <intrins.h>
#include <stdio.h>

void Delay1000ms()                //@11.0592MHz
{
        unsigned char data i, j, k;

        i = 57;
        j = 27;
        k = 112;
        do
        {
                do
                {
                        while (--k);
                } while (--j);
        } while (--i);
}



void UartInit(void)//9600bps  @11.0592MHz
{
                 SCON = 0x50;//8位数据，可变波特率
          AUXR |= 0x40;//定时器1时钟为FOSC，就是1T
          AUXR &= 0xFE;//串口1选择定时器1为波特率发生器
                TMOD &= 0x0F;//设定定时器1为16位重装载方式
                  TL1 = 0xE0;//设定定时器低位值
                  TH1 = 0xFE ;//设定定时器高位值
             ET1 = 0;//禁止定时器1中断
                  TR1 = 1;//启动定时器1
}

void Uart1_SendChar(unsigned char Udat)
{
    SBUF = Udat;//串口1数据寄存器
    while(!TI);//串口1中断发送请求标志
    TI = 0;
}

char putchar(char c)
{
    Uart1_SendChar(c);
                  return c;
}

void main()
{
                                                P_SW2 |= 0x80; //使能访问XFR
                                                P0M0 = 0x00;
                                                P0M1 = 0x00;
                                                P1M0 = 0x00;
                                                P1M1 = 0x00;
                                                P2M0 = 0x00;
                                                P2M1 = 0x00;
                                                P3M0 = 0x00;
                                                P3M1 = 0x00;
                                                P4M0 = 0x00;
                                                P4M1 = 0x00;
                                                P5M0 = 0x00;
                                                P5M1 = 0x00;

                                    P0M0 = 0x00; P0M1 = 0x10; //设置P0.4（47引脚）ADC测量的引脚为高阻输入模式


                                                ADCTIM = 0x3f; //设置ADC 内部时序
                                                ADCCFG = 0x2f; //设置ADC 时钟为系统时钟/2/16
                                                ADC_CONTR = 0x8c; //开启ADC测量功能，设置第12通道为ADC测量作用
                  UartInit();
                                                while (1)
                                                {

                                                                ADC_CONTR = 0xcc; //启动AD 转换
                                                                _nop_();
                                                                _nop_();
                                                                while (!(ADC_CONTR & 0x20)); //查询ADC 完成标志

                                                                ADC_CONTR &= ~0x20; //清完成标志
                                                                printf("测得外部ADC电压为%u",ADC_RES); //读取ADC 测量结果显示至串口助手
                                                        Delay1000ms();
                                                }
}

梁***

请下载“07-8H8K64U-15路12位ADC转换-串口1(P3.1)返回结果-C语言”里的HEX文件测试，STC8H4K64TLCD与STC8H8K64U的ADC完全兼容。MCU将ADC结果转成十进制文本上传，串口助手可以看到结果。

STC8A8K64D4-ADC相关程序.rar (139.83 KB, 下载次数: 127)

2023-6-6 23:24 上传

点击文件名下载附件

WH***

你实物测试时是否和图中一样没有接VCC吧？

lim***

wenhuixuan 发表于 2023-6-7 07:57
你实物测试时是否和图中一样没有接VCC吧？

VCC引脚接的，实验LED全部都能点亮。

lim***

梁*** 发表于 2023-6-6 23:24
请下载“07-8H8K64U-15路12位ADC转换-串口1(P3.1)返回结果-C语言”里的HEX文件测试，STC8H4K64TLCD与STC8H8 ...

       谢谢，梁工。电路中的R2电阻坏掉了，可能是焊接时温度过高时间过长，给烧坏了吧。换了个电阻就好了，有数值了。

梁***

lim*** 发表于 2023-6-7 09:18
谢谢，梁工。电路中的R2电阻坏掉了，可能是焊接时温度过高时间过长，给烧坏了吧。换了个电阻就好 ...

这种情况，万用表量一下ADC输入电压马上就知道了，量到0V，ADC是0是正常的，然后就查为什么是0V，立刻就知道电阻坏了。
