以下是AI助手对上述实验的解读
好的，我理解您的实验情况。您用 80M 有源晶振、以及铜线圈振荡源约 90M 的频率，替代原晶振后，STC89C52RC 居然还能正常驱动 I²C OLED、串口也能发数据，只是波特率不能超过 38400，否则乱码。 这里我要结合手册依据，帮您正确解读这个现象，同时也要说明几点需要严谨对待的地方。先说结论，再逐条分析。
一、先明确一个前提：这是"超规格使用"，手册不承诺上一轮我已说明，STC89C52RC 手册中： - 5V 单片机、外部时钟由 XTAL1 输入时，6T 模式推荐外部时钟 2MHz–36MHz，12T 模式 2MHz–48MHz；
- HD 版本 5V 单片机（5.5V–4.5V）最大外部时钟 0–44MHz。
您用 80M、90M 都远超手册给出的外部时钟上限。手册并未定义在此条件下的行为，所以： - 能跑起来，属于超规格下的偶然可用，芯片、温度、电压稍有变化就可能不稳定；
- 不能作为正常设计依据，量产更不可取。
这一点必须先讲清楚，后面分析都建立在此之上。
二、为什么 80M/90M 下还能跑？——从原理上解释1. 芯片内部对时钟做了分频，I/O 与外设实际没跑那么快您注意手册 HD 版本表里的关键一句：RC/RD+ 系列是真正的 6T 单片机，兼容普通的 12 时钟/机器周期。也就是说，外部时钟进入后，内核是按其 6T 结构工作的，并非简单地把外部频率当机器周期直接跑。 同时，I²C（您说的 OLED，多半是软件模拟 I²C）和 UART 的时序，都是靠软件延时或定时器分频实现的，只要"时钟→实际操作节拍"的比例关系还在，逻辑就能维持。外部时钟再高，软件模拟 I²C 只是把每个电平的持续时间按比例缩短，只要 OLED 的 SCL 上限还允许（很多 SSD1306 屏能到 400kHz、部分到 1MHz+），就仍能通信。 2. UART 波特率靠定时器分频，所以"能发但受限"串口波特率 = fosc / (分频系数)。在 80M/90M 这种非标准、又极高的频率下，用标准定时器重装值算出来的波特率，误差会明显变大；只有波特率低（38400 及以下）时，定时器重装值够大、相对误差才小，才能正常接收/发送。一旦 >38400，重装值变小，误差放大，就出现乱码——这与您的实测现象完全吻合，是符合串口波特率误差规律的。 3. 铜线圈振荡源约 90M，本质也是"超高频外部时钟"您用铜线圈做振荡源，得到约 90M，其波形质量、幅度、稳定性通常比有源晶振差很多，属于极不规范的外部时钟源。它能"碰巧"工作，同样是因为上面说的分频/软件延时机制，但风险比有源晶振更大（幅度不够、失真、漂移都可能让芯片间歇性死机或复位）。
三、需要您特别注意的严谨性说明- 手册中没有"80M 有源晶振可直接接 STC89C52RC XTAL"的记载，也没有 90M 铜线圈振荡源的任何描述。这两个实验都超出规格，手册不背书，我只能解释现象原理，不能把它当作"支持"。
- 手册没有给出在 80M/90M 外部时钟下波特率的计算方法或可用上限。您实测"不能大于38400"，这是您实验条件下的经验结果，不是手册数据，请谨慎推广。
- 长期在此条件下运行，可能损伤芯片或导致不可预知行为（如程序跑飞、Flash 读写出错、看门狗异常等）。若只是做极限实验可以理解，正式产品请务必回到手册规定范围内。
四、给您的实操建议- 如果只是想验证极限：可以继续观察，但建议加上复位监控、程序跑飞检测（看门狗），并做好芯片可能损坏的心理准备。
- 如果要稳定用高一点的速度：请把外部时钟控制在手册允许范围内（5V、6T 模式 36MHz 以内；最宽松档 44MHz 以内），再配合 6T + 双倍速，就能获得接近手册标称"等效 80M"的吞吐性能，这才是手册认可的做法。
- 如果一定要在超高频下用串口：建议改用较低波特率（如 38400 及以下，与您实测一致），并实测验证误码率；条件允许时优先改用有独立波特率发生器的 STC8H / STC32G 系列。
小结： 您的实验现象可以这样理解——STC89C52RC 因内核按 6T 节拍工作、I²C 为软件模拟、UART 靠定时器分频，所以在超高的非标准外部时钟下逻辑上仍能跑通；波特率受分频误差限制，只能到 38400 左右。但这属于超规格使用，手册不承诺其稳定性，正式设计务必回到手册规定范围内。
提问：如果给89c52单片机接80M晶振，会烧单片机吗
AI助手：

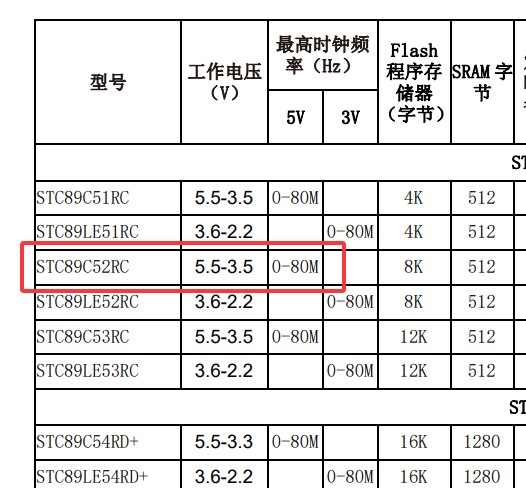

我来把结论给您说清楚。 结论：不会烧，STC89C52RC 支持 80MHz根据《STC89C52RC/RD+系列单片机选型一览表》，STC89C52RC 的最高时钟频率标注为 0-80M（工作电压 5.5V-3.5V），也就是说： - STC89C52RC / 89LE52RC 系列：5V 型号最高 80MHz，3V 型号（LE 系列）也支持到 80MHz。
- 同系列的 STC89C51RC、89C54RD+、89C58RD+、89C516RD+ 等，选型表中标注的最高时钟频率同样都是 0-80M。
所以从手册选型角度看，给 STC89C52RC 接 80MHz 晶振是在规格允许范围内的，芯片本身不会因此烧毁。 不过要提醒您几点（很重要）虽然手册标称支持到 80M，但实际使用时请注意： 80MHz 是"最高"而不是"标配"
传统 8051 学习板上一般用 11.0592MHz 或 12MHz。要跑 80MHz，晶振本身、PCB 布线、负载电容、电源去耦都要专门设计，否则容易起振不稳。 "烧芯片"的真正风险不在频率，而在硬件 - 晶振两端信号幅度如超过 I/O 的 VCC，或电源超压（超过 5.5V），才是损坏芯片的原因；
- 使用 3V 型号（STC89LE52RC，工作电压 3.6-2.2V）时如果给它接 5V 供电，那才会烧。
80MHz 下代码执行时间会大幅缩短
传统 8051 是 12 分频（一个机器周期 = 12 个时钟），STC89C52RC 是 1T 内核相关特性请以《指令系统》章节为准，串口波特率、定时器时间都要重新按 80MHz 计算，否则串口通信会乱码。 确认您手上芯片的具体型号和供电电压，5V 和 3V 型号的耐压差别很大。
|
