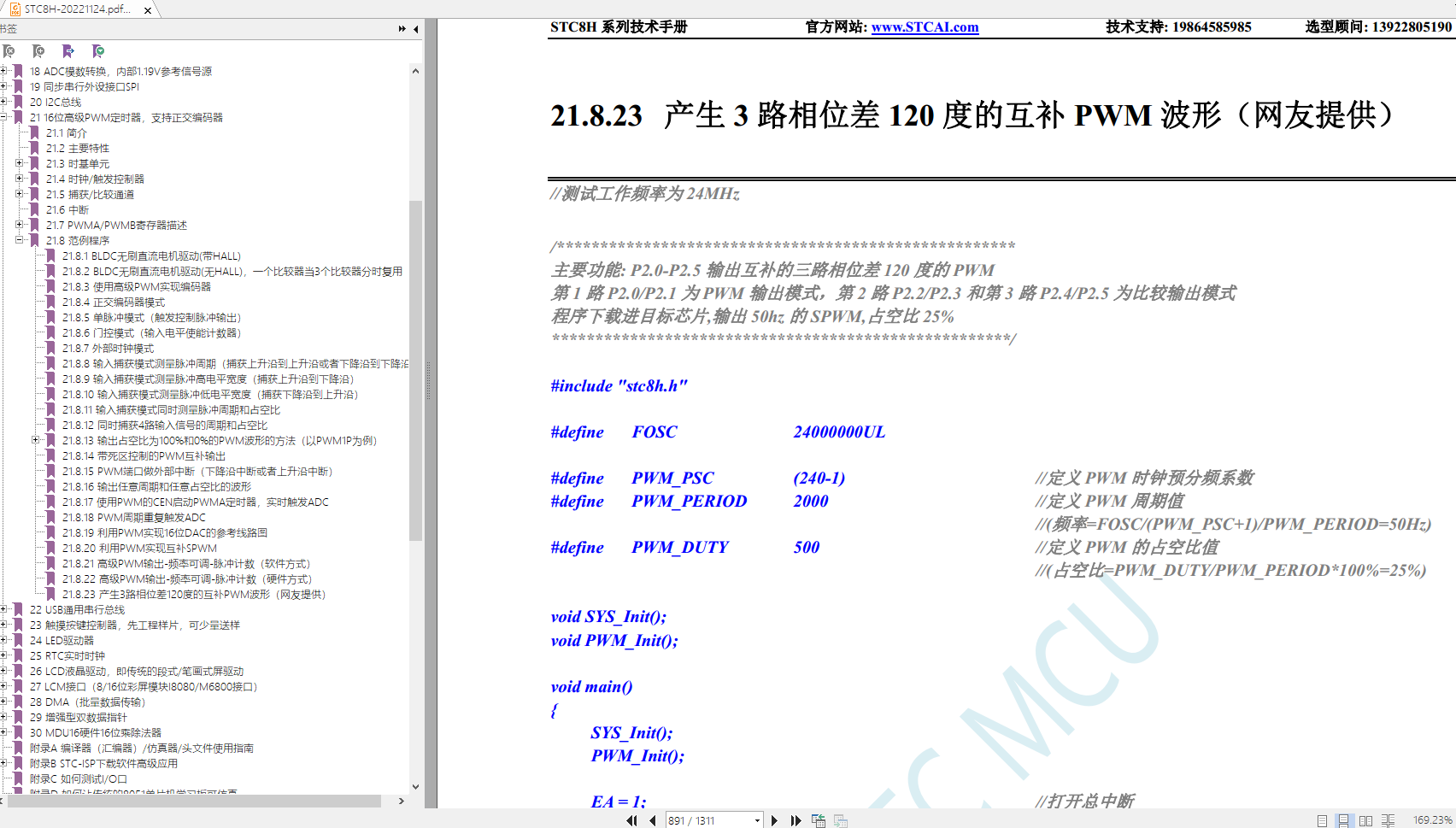

STC8H/STC32G 产生 3 路相位差 120 度的互补 PWM 波形

神***

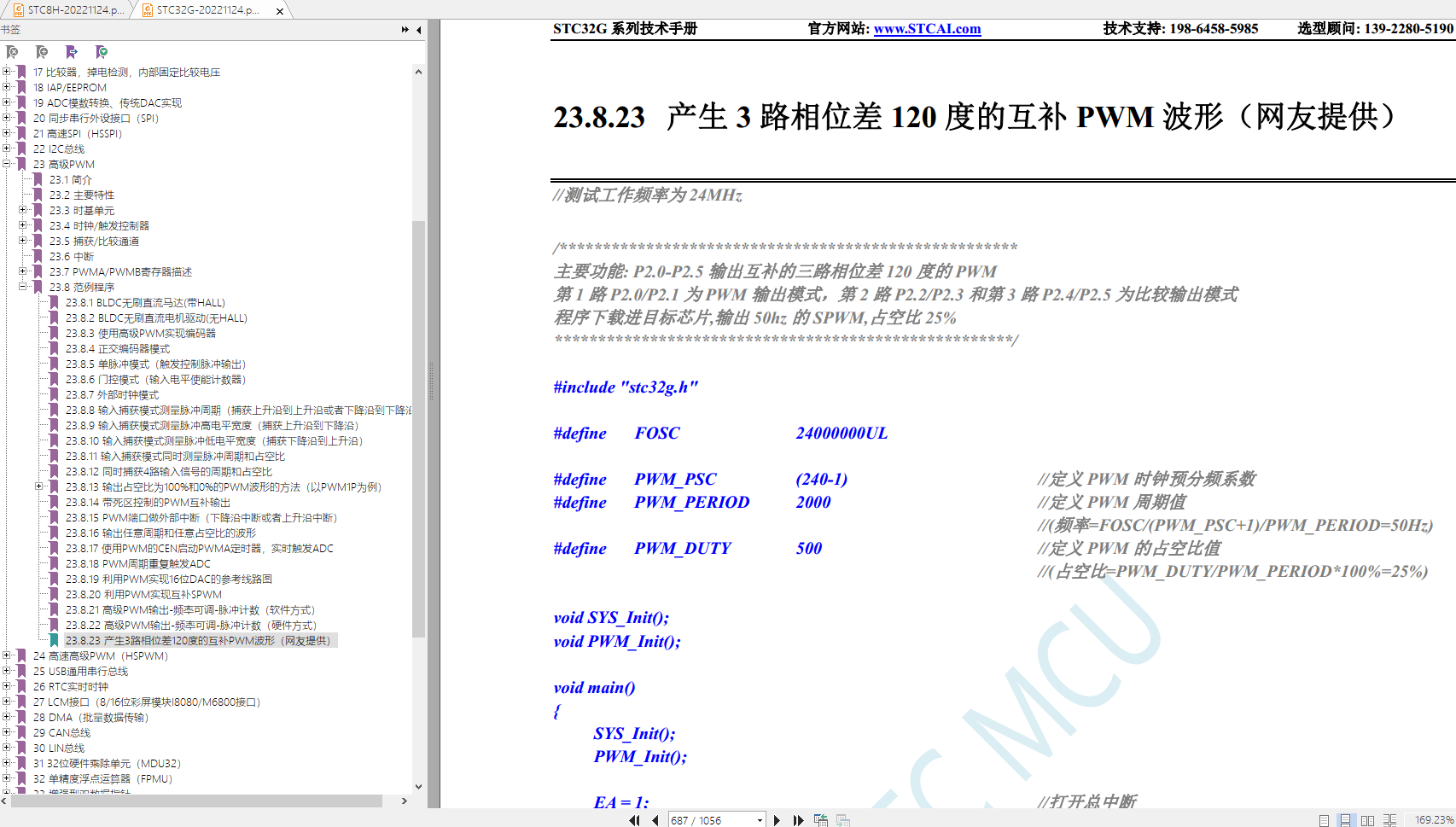

STC8H/STC32G 产生 3 路相位差 120 度的互补 PWM 波形

神***

这个16位高级PWM非常强悍，加上很多应用场景大家也是第一次用，
要彻底掌握，我们从0开始是花了 3个月 ~ 6个月 ，才完善了数据手册中那么多例程，
说1周从0到彻底掌握的，那是在装，吹水而已！
大家要有耐心，认真学习下，不懂就在这问，我们帮大家提供完善的局部程序

pyx***

我用这个调试时占空比设为从10到1000自动加的时候，在较少和较大的占空比时oc2的翻转有点乱，但是这个占空比如果是固定的话是没有问题的，是不是每次更改占空比后也需要把哪些寄存器从新赋值？，

电子DI***

pyx*** 发表于 2023-2-15 15:56
我用这个调试时占空比设为从10到1000自动加的时候，在较少和较大的占空比时oc2的翻转有点乱，但是这个占空 ...

看了下这个代码应为是演示的，所以程序比较简单，尤其是到PWM翻转中断的临界值的时候因为翻转中断的速度过快，上一次的中断还没结束，新的就到了导致电平无法正常翻转，这里建议如下：
1.PWM中断函数中，CCRH和CCRL寄存器的数值在中断函数外面计算好直接赋值，不建议这样在中断里做四则运算。
2.如果担心中断不正常的话，可以加一个变量作为步，要求必须先进这个中断，再进那个中断，强制实现用户按步运行的PWM输出。
3.如果要输出0%的占空比的PWM，建议单独开启PWM强制输出模式，强制输出0%或者100%的电平。

梁***

如果换STC8G2K64S4系列、STC8A8K64D4系列，其15位增强型PWM就很能方便的实现，因为每路PWM都可以随意设置输出高低电平的时刻。

WH***

神*** 发表于 2022-12-15 08:09
这个16位高级PWM非常强悍，加上很多应用场景大家也是第一次用，
要彻底掌握，我们从0开始是花了 3个月 ~ 6 ...

就冲着STC这个表态，我们国产何愁做不强！何愁国人不支持！！！祝愿STC越来越强大！！！！越来越亲民！！！
