单片机PWM驱动IRF540 MOSFET三极管问题

carl***

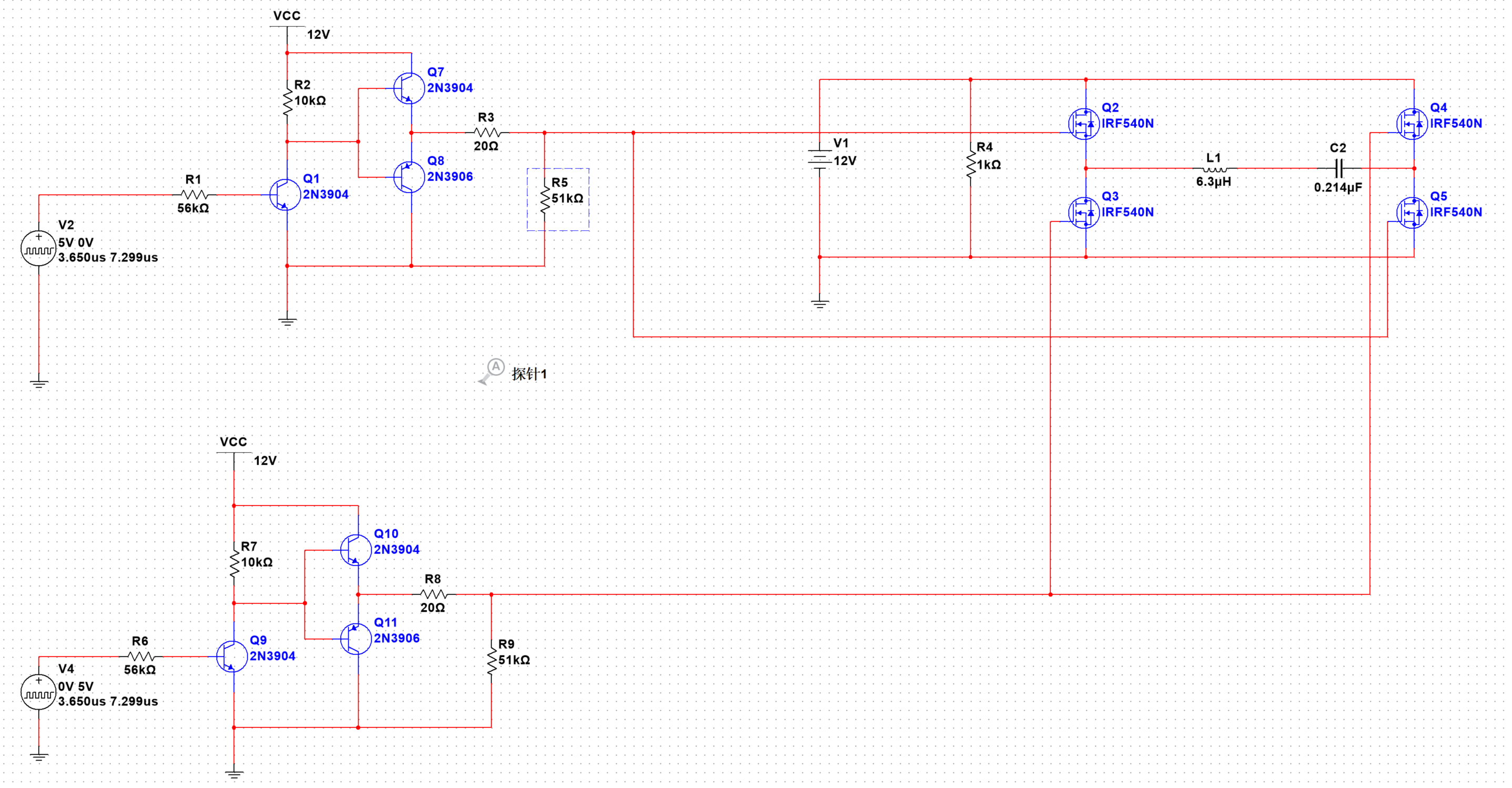

我做了一个LC谐振电路，然后用单片机输出的数字信号去控制LC谐振电路的输出，但是好像电流过大了。有没有办法修改下电路，让电感上的电流小一些。我电路分析的功底确实很薄弱。。。

梁***

上管也是N管，则驱动电压要比电源高12V左右（即G极要比S极高12V），而你的电路没法提供，所以上管将处于放大状态，而不是饱和导通，会非常热的。解决方法：1、自举。   2、用驱动IC。

两个PWM要有足够的死区，由于你用了三极管做开关，而三极管截止时的时间要几个us以上，所以死区要设置几个us以上，用示波器实测为准。
至于电流大，还有一个原因：谐振频率跟驱动（激励）频率不同，可以用扫频仪测量你的LC谐振频率。

carl***

梁*** 发表于 2023-6-4 22:13
上管也是N管，则驱动电压要比电源高12V左右（即G极要比S极高12V），而你的电路没法提供，所以上管将处于放 ...

我把图腾柱驱动换成了IC驱动，做了保护电路，加了限流电阻。

再请问一下，如果不加限流电阻的话，串流LC是不是相当于短路啊？

carl***

梁*** 发表于 2023-6-4 22:13
上管也是N管，则驱动电压要比电源高12V左右（即G极要比S极高12V），而你的电路没法提供，所以上管将处于放 ...

如果我用stc32g128k的硬件pwm做pwm波，255阶占空比输出，pwm频率1Mhz，那谐振频率是不是应该调制到1M/255啊

梁***

carl*** 发表于 2023-6-5 17:15
如果我用stc32g128k的硬件pwm做pwm波，255阶占空比输出，pwm频率1Mhz，那谐振频率是不是应该调制到1M/255 ...

不知道你要的谐振参数是什么。
255阶占空比输出，pwm频率1Mhz，做不到的，那要求PWM时钟是255MHz，STC32G没那么高，144MHz。

梁***

carl*** 发表于 2023-6-5 17:13
我把图腾柱驱动换成了IC驱动，做了保护电路，加了限流电阻。

再请问一下，如果不加限流电阻的话，串流L ...

基本电工知识：串联LC谐振时，等效一个纯电阻，就是电感的直流电阻和磁损（这个往往可以忽略）。如果电感的直流电阻为0.1欧姆，则谐振时，就是0.1欧姆接在电路中，此时电流会非常大的。
当频率低于谐振频率，开始呈容性，阻抗增加。
当频率高于谐振频率，开始呈感性，阻抗增加。
