过采样, 8H8K64U的12位ADC, 提升N位分辨率

神***

8H8K64U的12位ADC通过【过采样提升N位分辨率】：
===进行2的2N次方转换，累加值右移N位，提升N位分辨率
1,  8H8K64U, 8H1K08T,
     8H4K64TL, 8H4K64TLCD,
     8H3K64S4, 8A8K64D4
2，32G12K128, 32G8K64
过采样提升N位分辨率，演示程序下载

深圳国芯人工智能有限公司-核心功能实验板 (stcai.com)
1，8H8K64U, 8H1K08T


/************************************************************************************************
本例程基于STC8H8K64U核心实验板（开天斧）进行编写测试。
对转接板的NTC进行采样，通过J2接口串口1(P1.6 P1.7)发送给上位机，波特率115200,N,8,1.
初始化时先把要ADC转换的引脚设置为高阻输入.
过采样提升N位分辨率：进行2的2N次方转换，累加值右移N位，提升N位分辨率
12位ADC，采样4次数值累加后除以2，结果便为13位过采样ADC数值.
同理12位ADC，采样16次数值累加以后除以4，结果便为14位过采样ADC数值.
程序提供了两种软件防抖的方式供参考选用：
1. 使用冒泡排序，去掉最高值、最低值，求中间平均值（不需要的话屏蔽 BUBBLE_SORT 定义）
2. 采样累加，求平均值（不需要的话可将 SUM_LENGTH 定义值改为 1 ）

此外程序演示两种复位进入USB下载模式的方法：
1. 通过每1毫秒执行一次“KeyResetScan”函数，实现长按P3.2口按键触发MCU复位，进入USB下载模式。
   (如果不希望复位进入USB下载模式的话，可在复位代码里将 IAP_CONTR 的bit6清0，选择复位进用户程序区)
2. 通过加载“stc_usb_hid_8h.lib”库函数，实现使用STC-ISP软件发送指令触发MCU复位，进入USB下载模式并自动下载。
3. 如果data空间不够，可将Memory Model设为Large模式，然后使用“stc_usb_hid_8h_xdata.lib”库函数。

下载时, 选择时钟 24MHz (用户可自行修改频率).
************************************************************************************************/

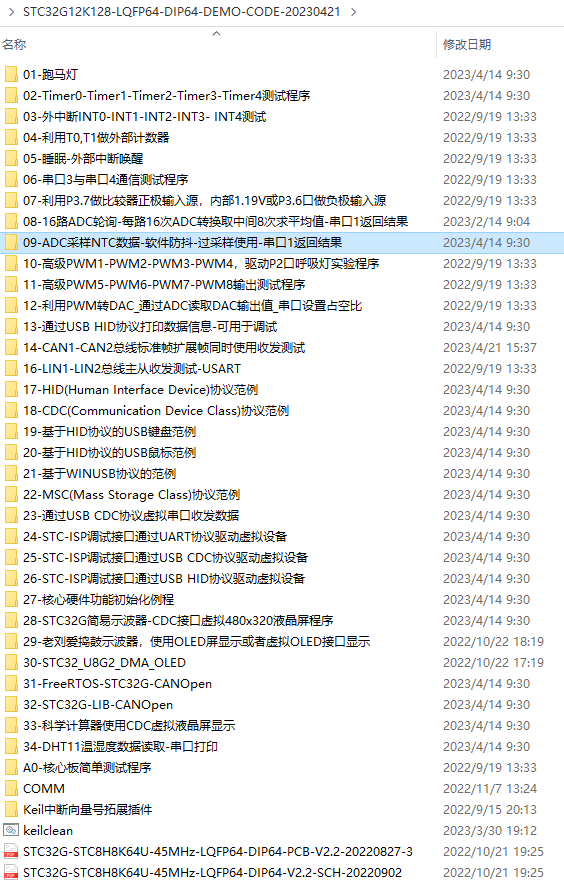

2，32G12K128, 32G8K64   资料下载



12位ADC过采样，要提升 N 位，要进行 2的 2N次方的转换，结果累加，右移 N 位
一, 提升1位
=== 12位ADC过采样，要提升 1 位，要进行 2的 2次方的采样转换/4次，结果累加，右移 1 位
二, 提升2位
=== 12位ADC过采样，要提升 2 位，要进行 2的 4次方的采样转换/16次，结果累加，右移 2 位
三, 提升3位
=== 12位ADC过采样，要提升 3 位，要进行 2的 6次方的采样转换/64次，结果累加，右移 3 位
四, 提升4位
=== 12位ADC过采样，要提升 4 位，要进行 2的 8次方的采样转换/256次，结果累加，右移 4 位

WH***

刚好写ADC程序需要这些功能，学习了，支持STC！！

神***

太秀了！单片机内置ADC实现高分辨率采样？-电子工程专辑 (eet-china.com)


我也看不懂，但肯定是好东西 ！需要的认真学习下
据说STC的真12位ADC，提到 14位的分辨率，是杠杠的

神***

下面我也看不懂，换了几个字，
肯定还是好东西，需要的认真看下

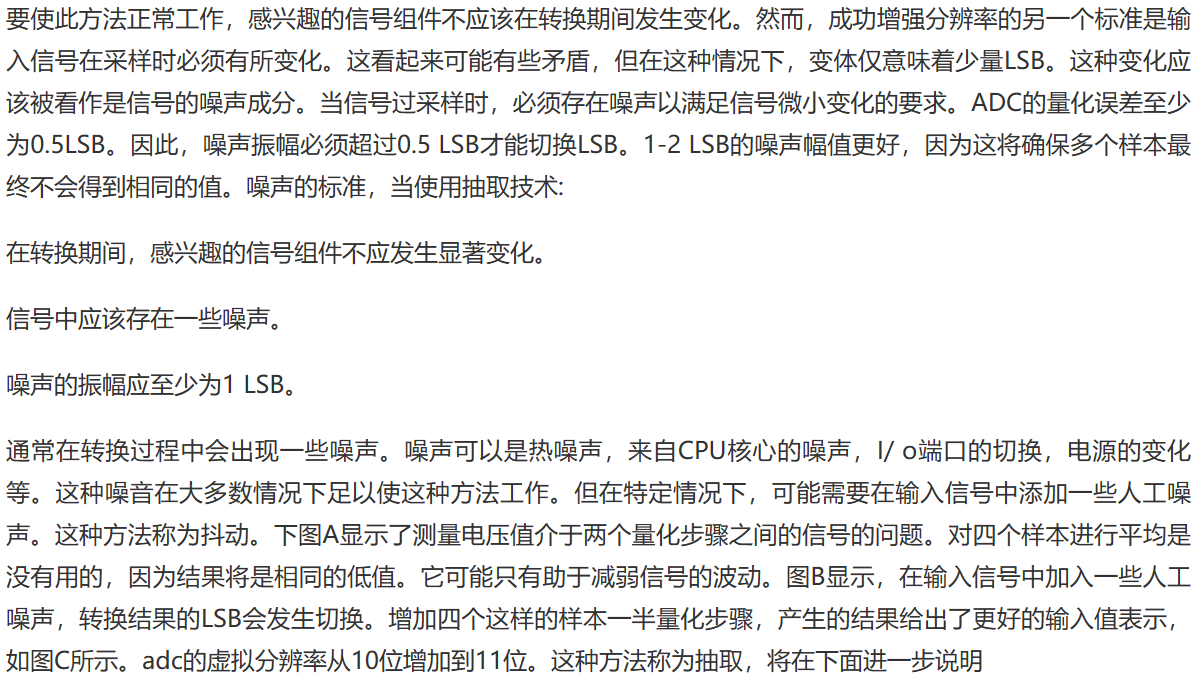

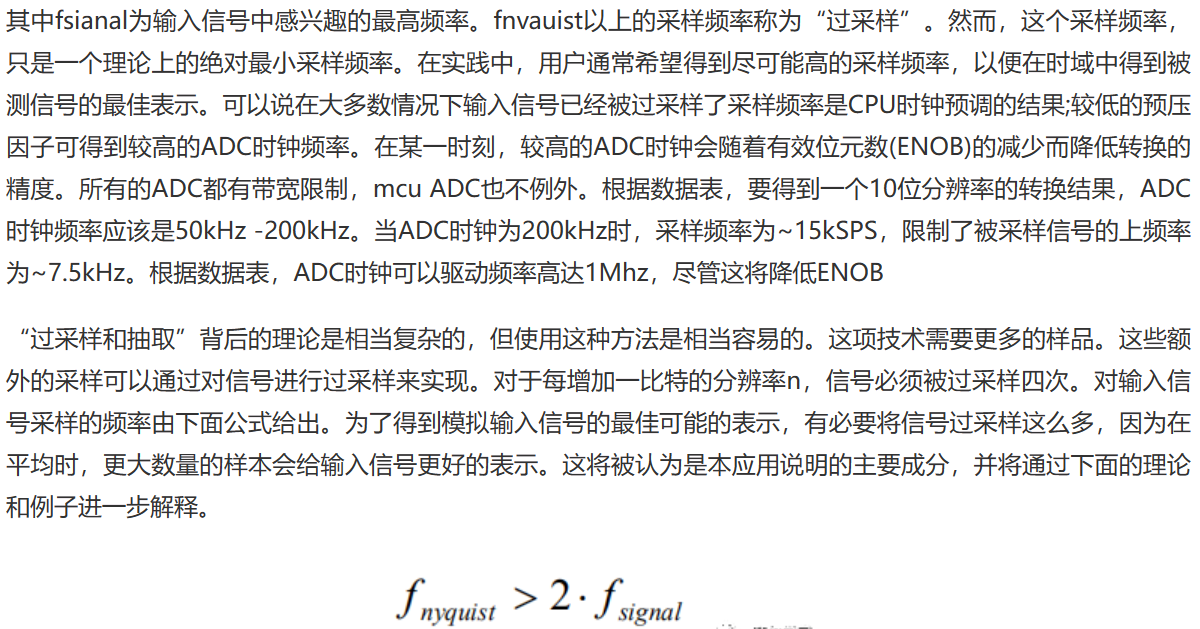

谈谈ADC过采样-电子工程专辑 (eet-china.com)

神***

老梁爱捣鼓 说: 这两天在研究ADC过采样：
STC8H8K64U的真12位ADC过采样
STC32G12K128的真12位ADC过采样

在满足白噪声幅度在1～2LSB的条件下才有效，
或者加入人工三角波做噪声（最好是同步加入）。
增加N位，则过采样至少为4＾N次累加和÷2＾N，
必须是均匀采样..., 等间隔采样，间隔多少 ？
比如用2560Hz采样256次累加再÷16可得到16位ADC结果，
数据率为10Hz，即100ms得到一个16位结果。
为了抗50Hz市频干扰，256次采样总时间又要是20ms的整数倍。
STC的真12位ADC，比如输入2V叠加50Hz幅度为1V的正弦波，
即电压值为1～3V，采样平均后能将这1V的干扰完全去除，
偶尔会有1LSB的跳动。
===方案应该是可行的，多给我一些时间详细测试，要反复调整外围电路和程序
===这是研究，要学习理论，还要实践研发，再提高，不是吹水，要时间
争取明天发测试结果和演示方案例程，后续持续完善，形成经典案例

Debu***

STC8H8K64U, STC32G12K128的真12位ADC, 过采样到16位
====================================
DMA_ADC, 256次采样平均，高字节、低字节、余数拼接后
得20位超采样值，实测抖到不能用，右移4位，
得16位超采样值，稳定！===真的假的 ？
上代码（完整代码见附件）：
                        for(i=0;i<ADC_CH;i++)
                        {
                                ADC_Value=DMA_Buffer[2*ADC_NUM+2];
                                ADC_Value<<=8;
                                ADC_Value|=DMA_Buffer[2*ADC_NUM+3];
                                ADC_Value<<=8;
                                ADC_Value|=DMA_Buffer[2*ADC_NUM+1];
                                ADC_Value>>=4;        //20bit结果右移4位得16位结果
                        }

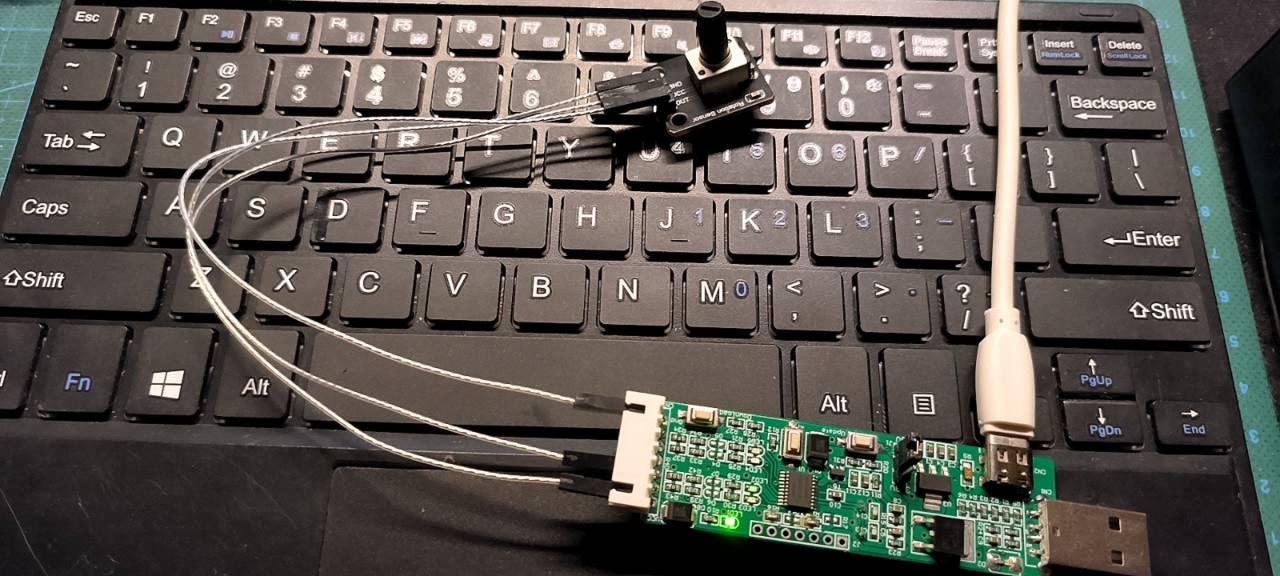

简陋的硬件（针对ADC优化一下会更稳定）





USB_CDC_DMA_ADC_串口绘图.zip (105.7 KB, 下载次数: 229)

2023-7-3 23:08 上传

点击文件名下载附件

Debu***

Debu*** 发表于 2023-7-3 23:15
DMA_ADC 256次采样平均，高字节、低字节、余数拼接后得20位超采样值，实测抖到不能用，右移4位，得16位超采 ...

使用ADC0，一箭双雕直接接S-RXD2了

神***

大家帮完善，这16位ADC太简单了，一定有考虑不周的地方

梁***

过采样到16位程序已完成，用开天斧验证。

开天斧-STC8H8K64U 12位ADC过采样得到16位稳定结果 虚拟数码管显示
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=2955

liushi***

Debu*** 发表于 2023-7-3 23:15
STC8H8K64U, STC32G12K128的真12位ADC, 过采样到16位
====================================
DMA_ADC, 256 ...

代码见附件）：
                        for(i=0;i<ADC_CH;i++)
                        {
                                ADC_Value=DMA_Buffer[2*ADC_NUM+2];
                                ADC_Value<<=8;
                                ADC_Value|=DMA_Buffer[2*ADC_NUM+3];
                                ADC_Value<<=8;
                                ADC_Value|=DMA_Buffer[2*ADC_NUM+1];
                                ADC_Value>>=4;        //20bit结果右移4位得16位结果
                        }
不是累加吗？为什么要左移8位呢
