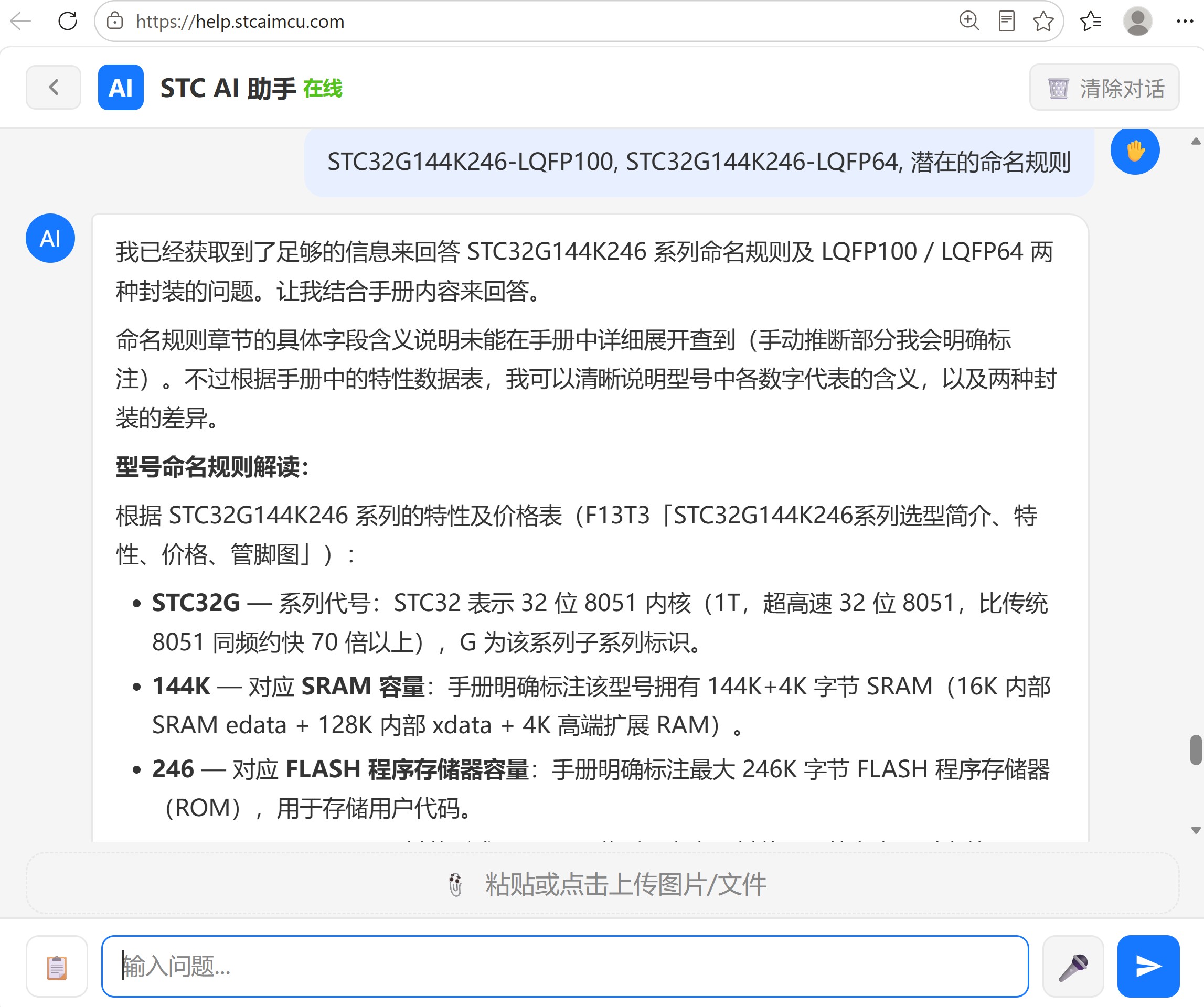

我已经获取到了足够的信息来回答 STC32G144K246 系列命名规则及 LQFP100 / LQFP64 两种封装的问题。让我结合手册内容来回答。
命名规则章节的具体字段含义说明未能在手册中详细展开查到（手动推断部分我会明确标注）。不过根据手册中的特性数据表，我可以清晰说明型号中各数字代表的含义，以及两种封装的差异。

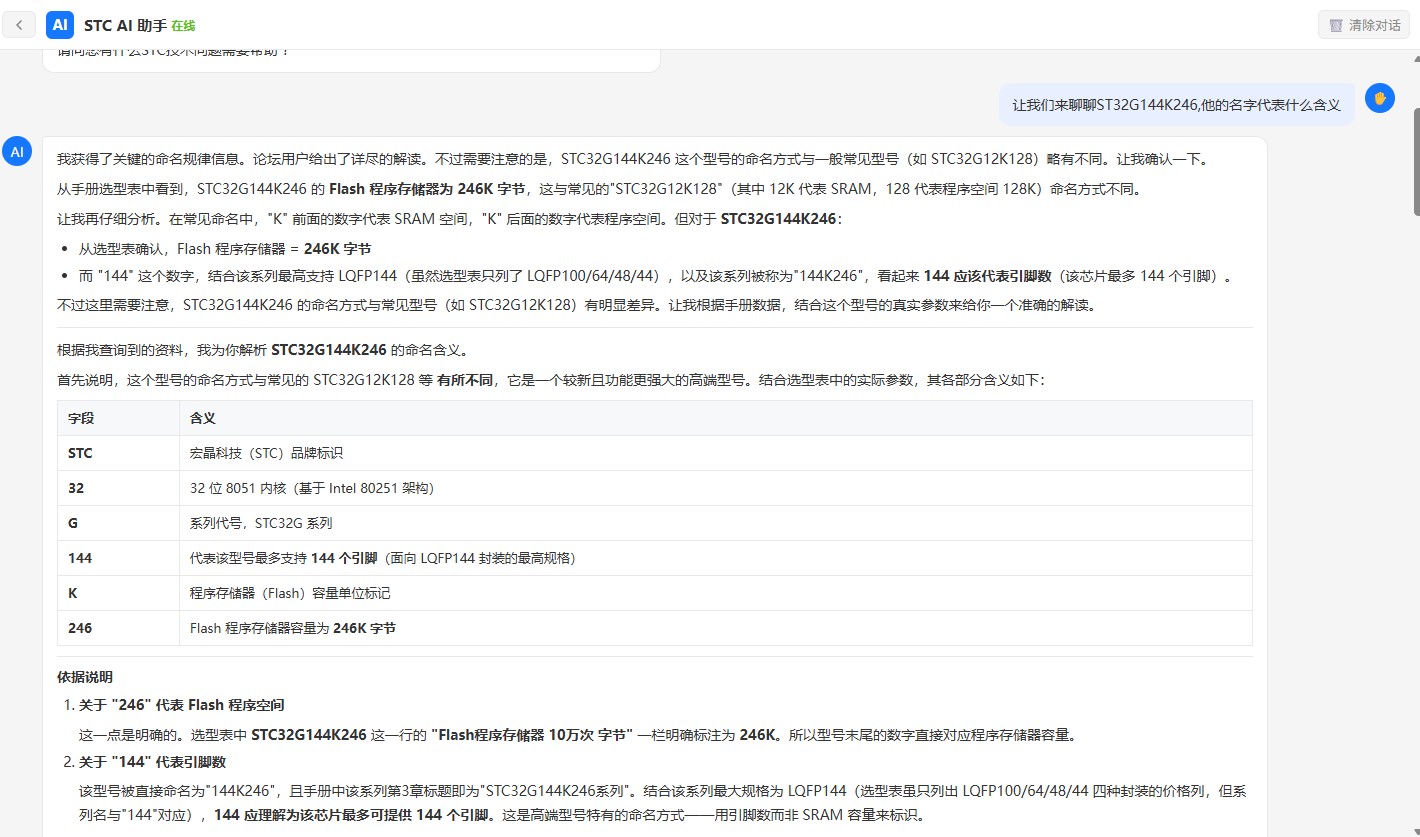

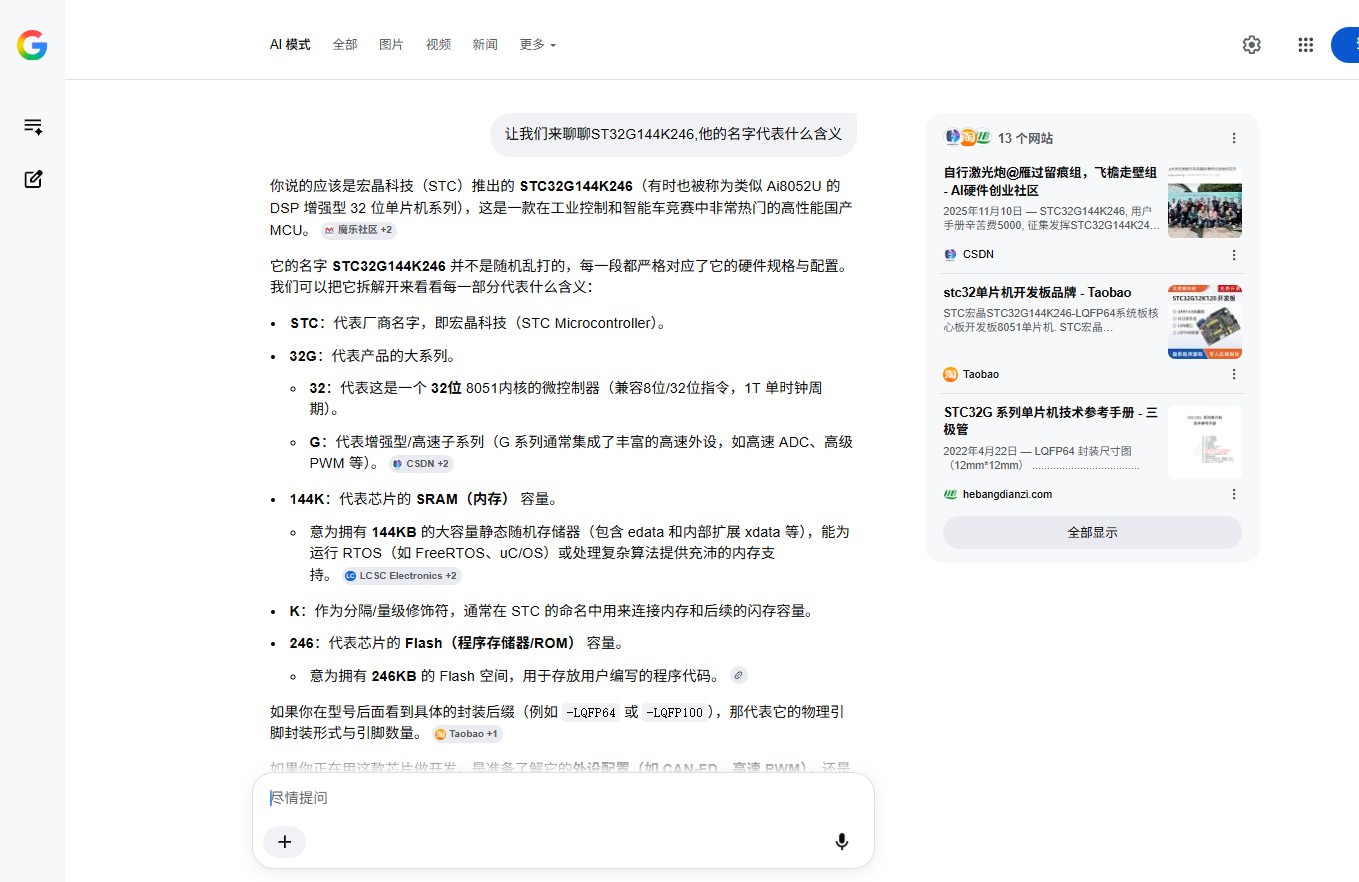

型号命名规则解读：
根据 STC32G144K246 系列的特性及价格表（F13T3「STC32G144K246系列选型简介、特性、价格、管脚图」）：

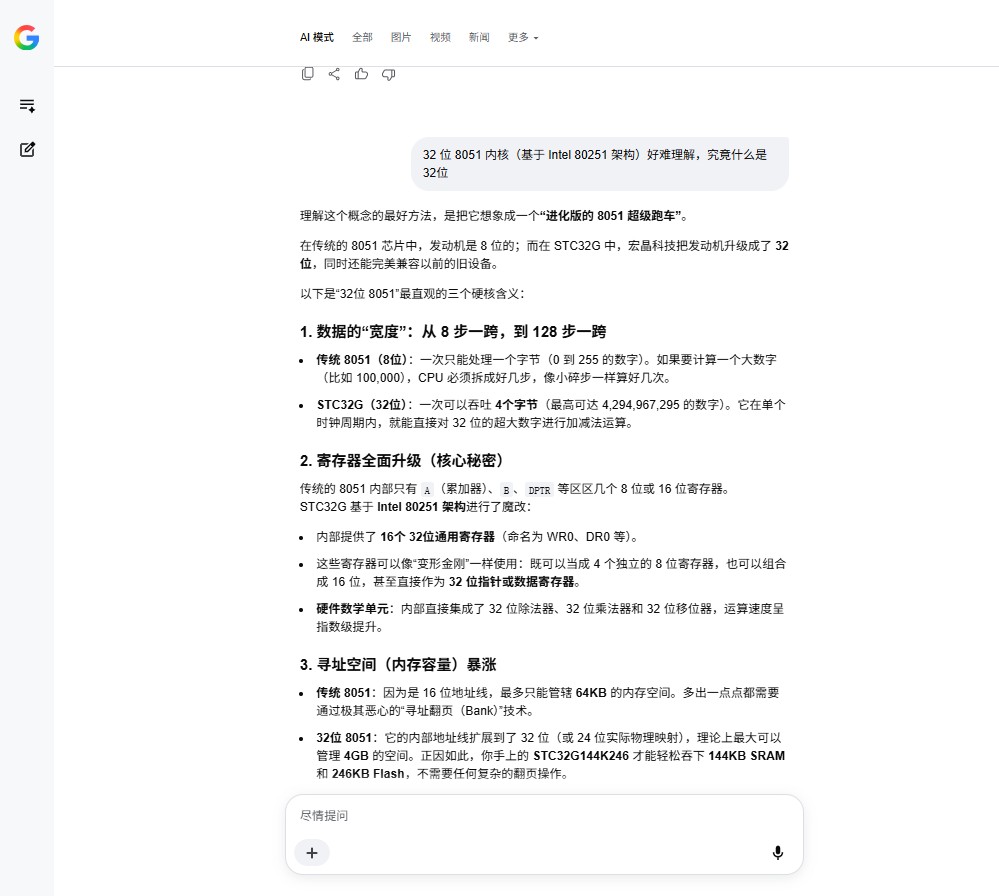

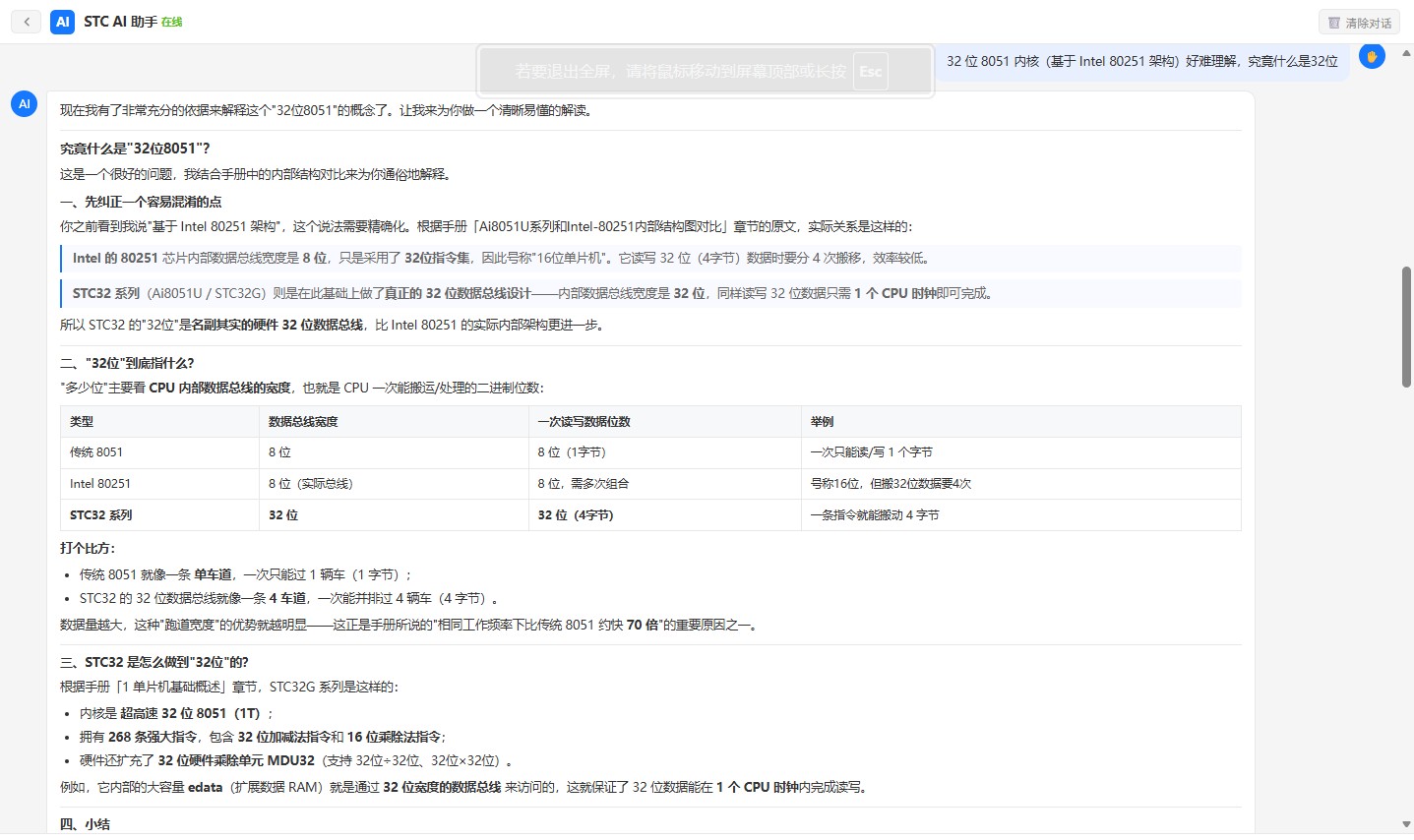

- STC32G — 系列代号：STC32 表示 32 位 8051 内核（1T，超高速 32 位 8051，比传统 8051 同频约快 70 倍以上），G 为该系列子系列标识。
- 144K — 对应 SRAM 容量：手册明确标注该型号拥有 144K+4K 字节 SRAM（16K 内部 SRAM edata + 128K 内部 xdata + 4K 高端扩展 RAM）。
- 246 — 对应 FLASH 程序存储器容量：手册明确标注最大 246K 字节 FLASH 程序存储器（ROM），用于存储用户代码。
- LQFP100 / LQFP64 — 封装形式：LQFP（薄型四方扁平封装），数字表示引脚数。
LQFP100 与 LQFP64 的区别：
根据手册特性及价格表：
STC32G144K246 在所有封装下（LQFP100/64/48/44）的芯片内部资源完全相同——Flash 均为 246K、edata 16K、xdata 128K、EEPROM 为 IAP、I/O 口最多可达 91 个。区别仅在封装引脚数量（封装体尺寸/管脚引出数量）上。
手册中另外有几点值得注意的建议：
- 官方建议「尽量选 LQFP100、LQFP64，尽量不选 LQFP48、LQFP44，减轻库存及生产压力」。
- 该系列 LQFP100 管脚兼容 8H8K64U、32G12K128、32G8K64、32F12K54 系列。
需说明：我在手册「6 封装尺寸图、命名规则」章节中未能查到你标题中提到的「潜在的命名规则」这一具体表述/字段逐位拆解说明，以上命名含义是基于特性表中该型号存储资源的明确标注推断得出的（STC32G=系列，144K=SRAM，246=Flash，LQFP=封装）。如果你希望获取更精确的逐字段命名拆解（比如某个具体字母/数字的含义），或者您所说的「潜在命名规则」有特定的上下文（例如指某款新品的命名预测），可以进一步说明，我帮您再核实。
另外，如需确认 LQFP100 与 LQFP64 在同一芯片核上的 I/O 引出数量、管脚对应功能差异，这两者的具体管脚对应功能表在手册「6 封装尺寸图」有详细列出，我可以为您进一步查询对比。
需要我进一步帮您查询 LQFP100 与 LQFP64 具体的管脚对应功能表吗？
