STC8H1K08-SOP16/TSSOP20 和 STC8G1K08-SOP16/TSSOP20, 不兼容的地方

神***

STC8H1K08-SOP16/TSSOP20,
和 STC8G1K08-SOP16/TSSOP20,
不兼容：
1，ADC_VREF+ 有专门的管脚
2，ADC输入通道排列不一样
3，PWM不一样

神***

神***

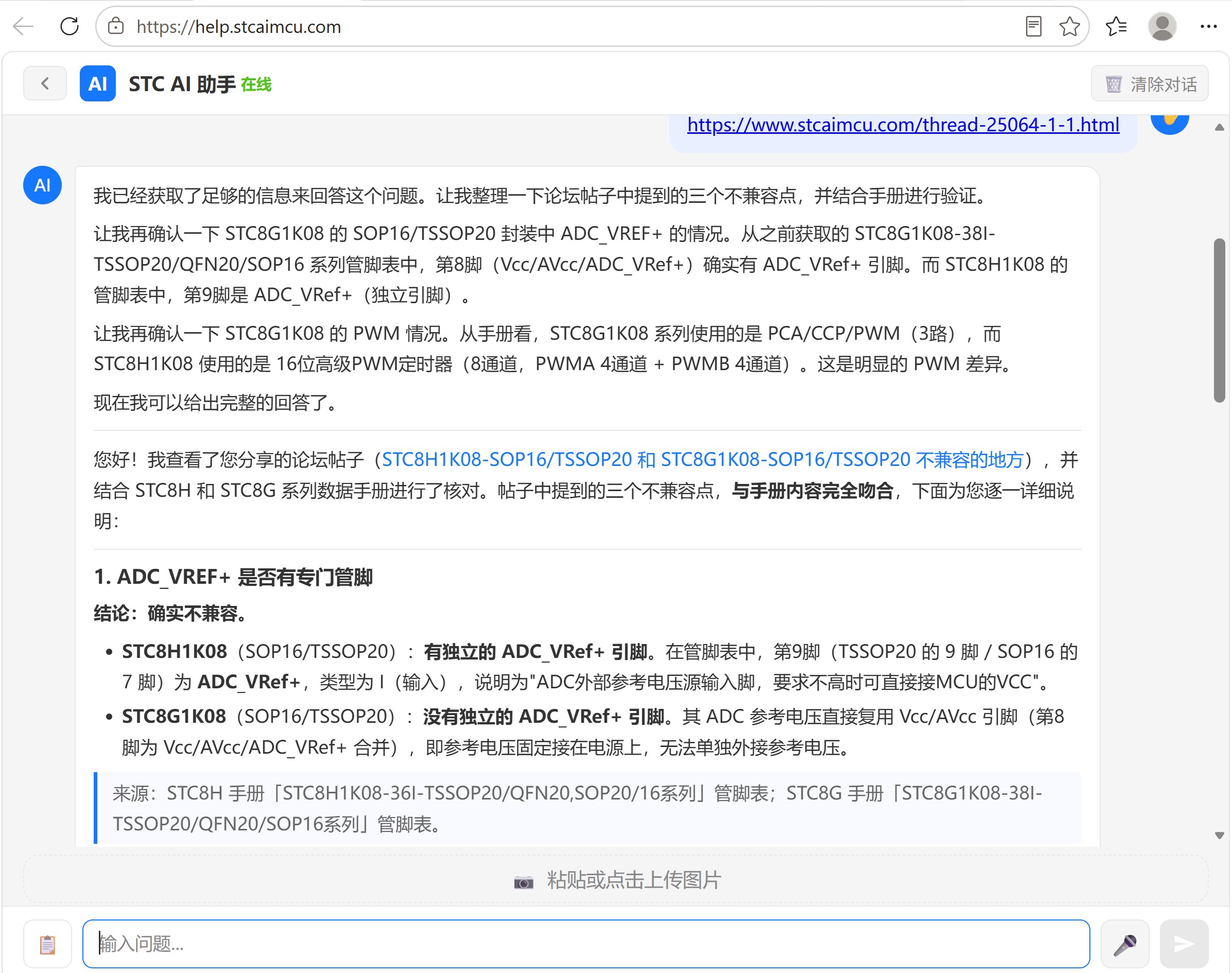

我已经获取了足够的信息来回答这个问题。让我整理一下论坛帖子中提到的三个不兼容点，并结合手册进行验证。

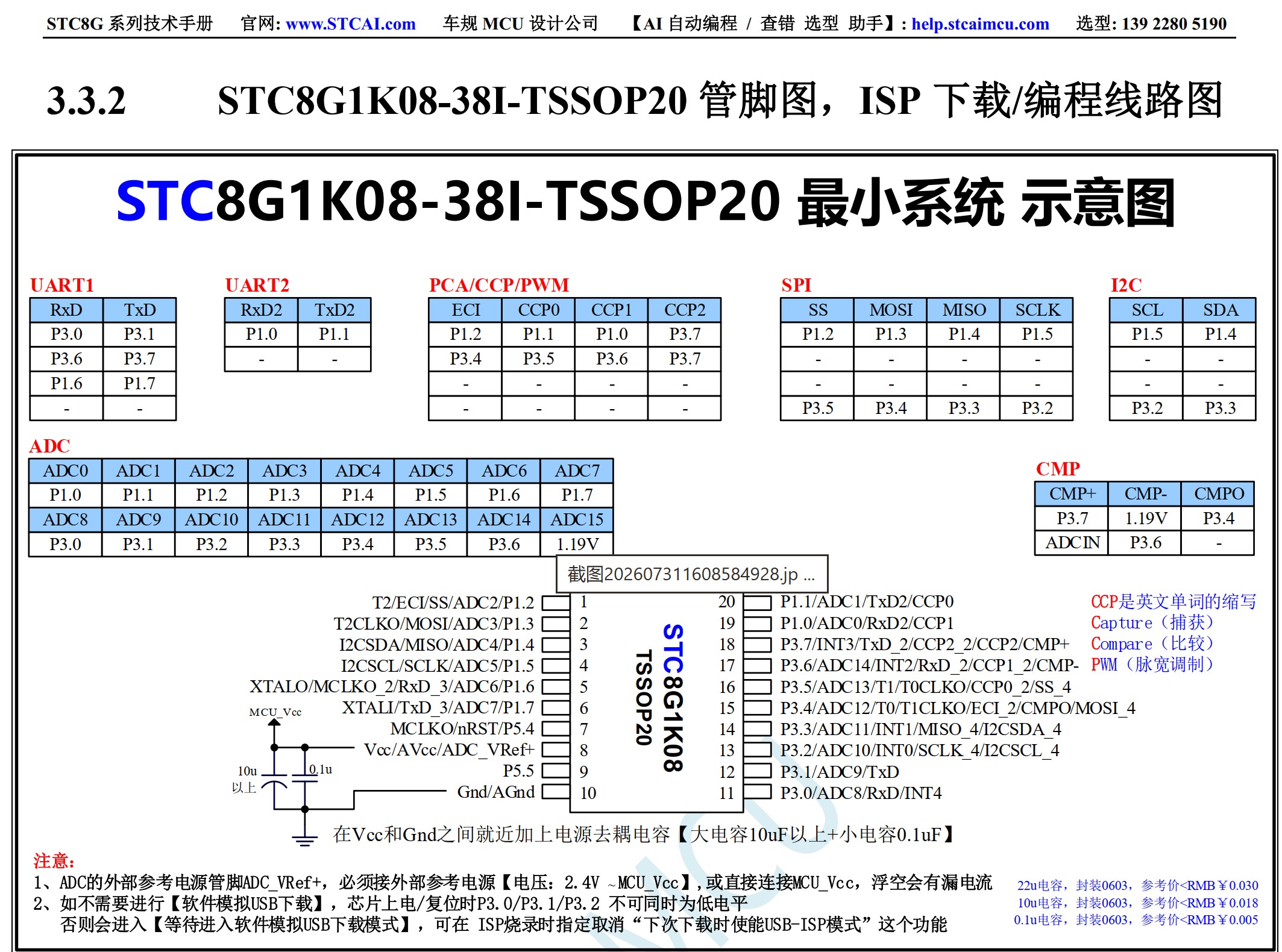

让我再确认一下 STC8G1K08 的 SOP16/TSSOP20 封装中 ADC_VREF+ 的情况。从之前获取的 STC8G1K08-38I-TSSOP20/QFN20/SOP16 系列管脚表中，第8脚（Vcc/AVcc/ADC_VRef+）确实有 ADC_VRef+ 引脚。而 STC8H1K08 的管脚表中，第9脚是 ADC_VRef+（独立引脚）。

让我再确认一下 STC8G1K08 的 PWM 情况。从手册看，STC8G1K08 系列使用的是 PCA/CCP/PWM（3路），而 STC8H1K08 使用的是 16位高级PWM定时器（8通道，PWMA 4通道 + PWMB 4通道）。这是明显的 PWM 差异。

现在我可以给出完整的回答了。

---

您好！我查看了您分享的论坛帖子（STC8H1K08-SOP16/TSSOP20 和 STC8G1K08-SOP16/TSSOP20 不兼容的地方），并结合 STC8H 和 STC8G 系列数据手册进行了核对。帖子中提到的三个不兼容点，与手册内容完全吻合，下面为您逐一详细说明：

---

1. ADC_VREF+ 是否有专门管脚

结论：确实不兼容。

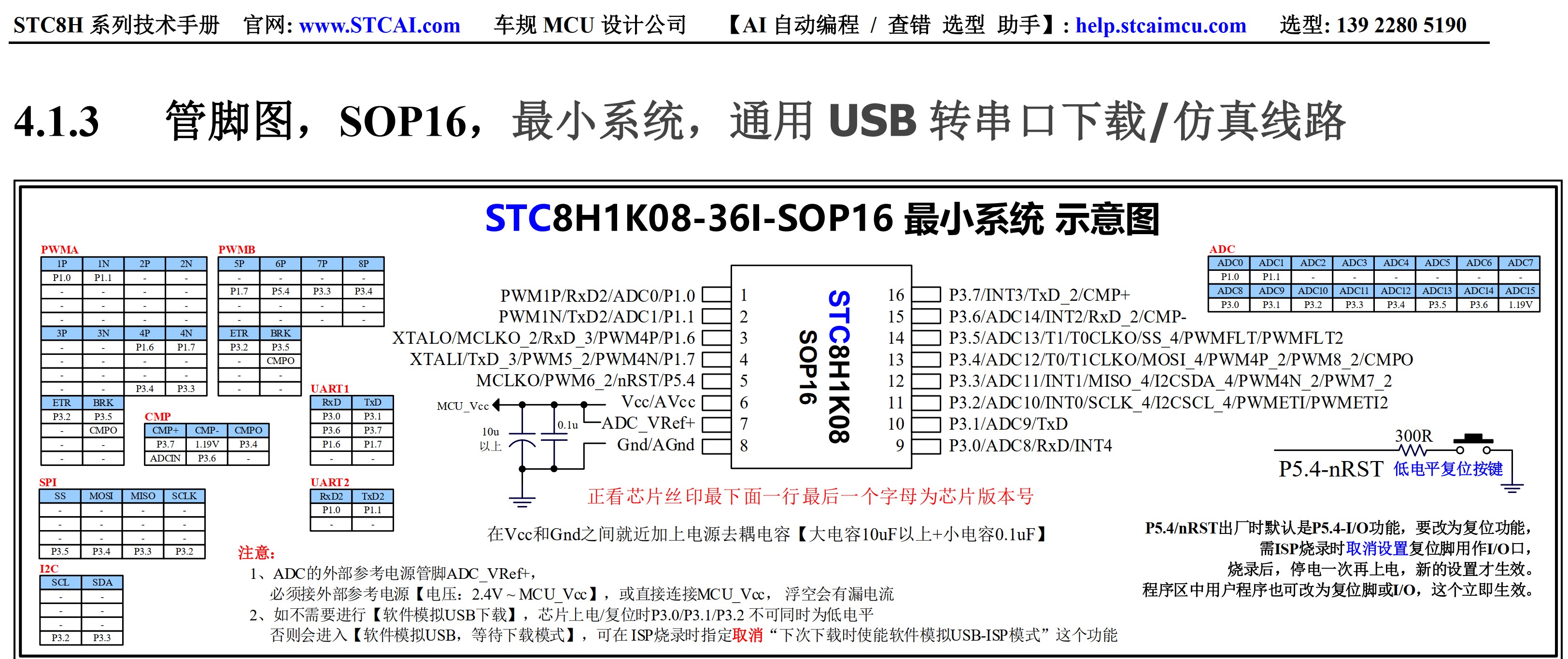

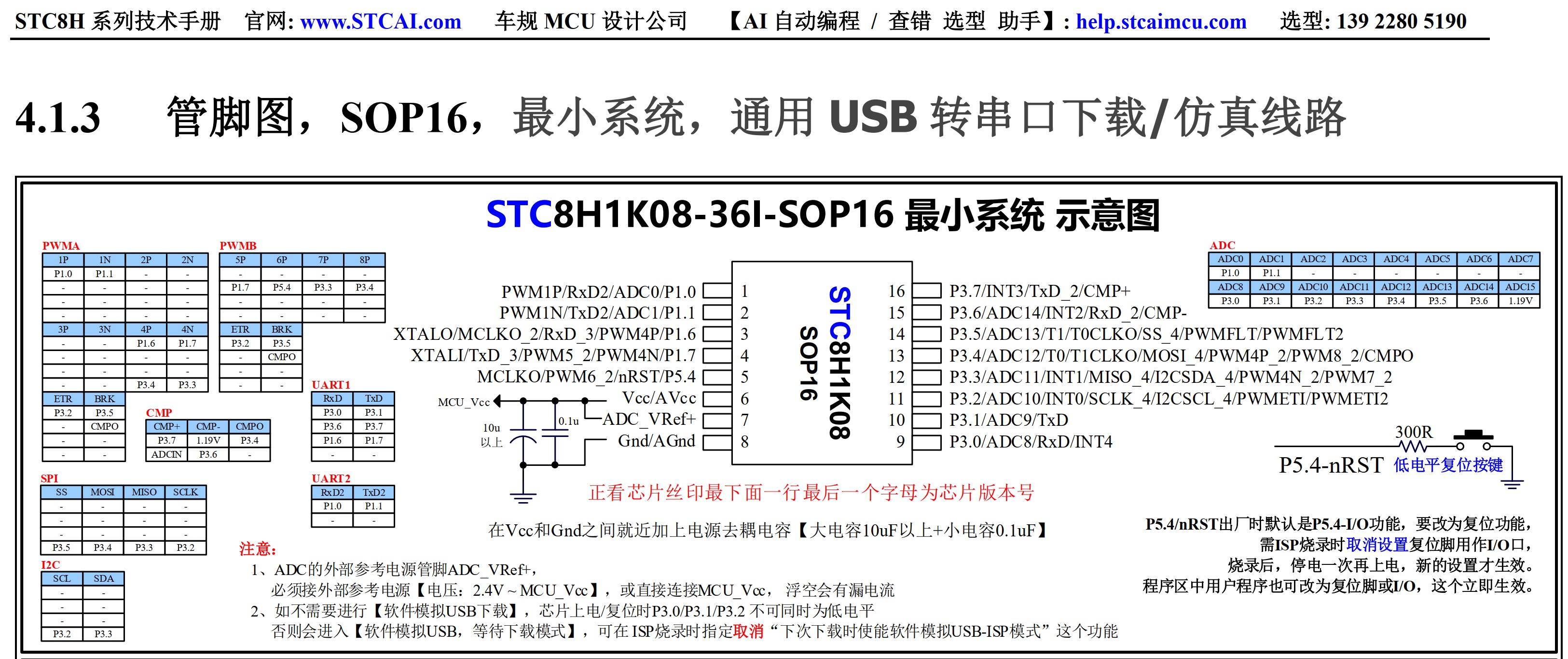

• STC8H1K08（SOP16/TSSOP20）：有独立的 ADC_VRef+ 引脚。在管脚表中，第9脚（TSSOP20 的 9 脚 / SOP16 的 7 脚）为 ADC_VRef+，类型为 I（输入），说明为"ADC外部参考电压源输入脚，要求不高时可直接接MCU的VCC"。

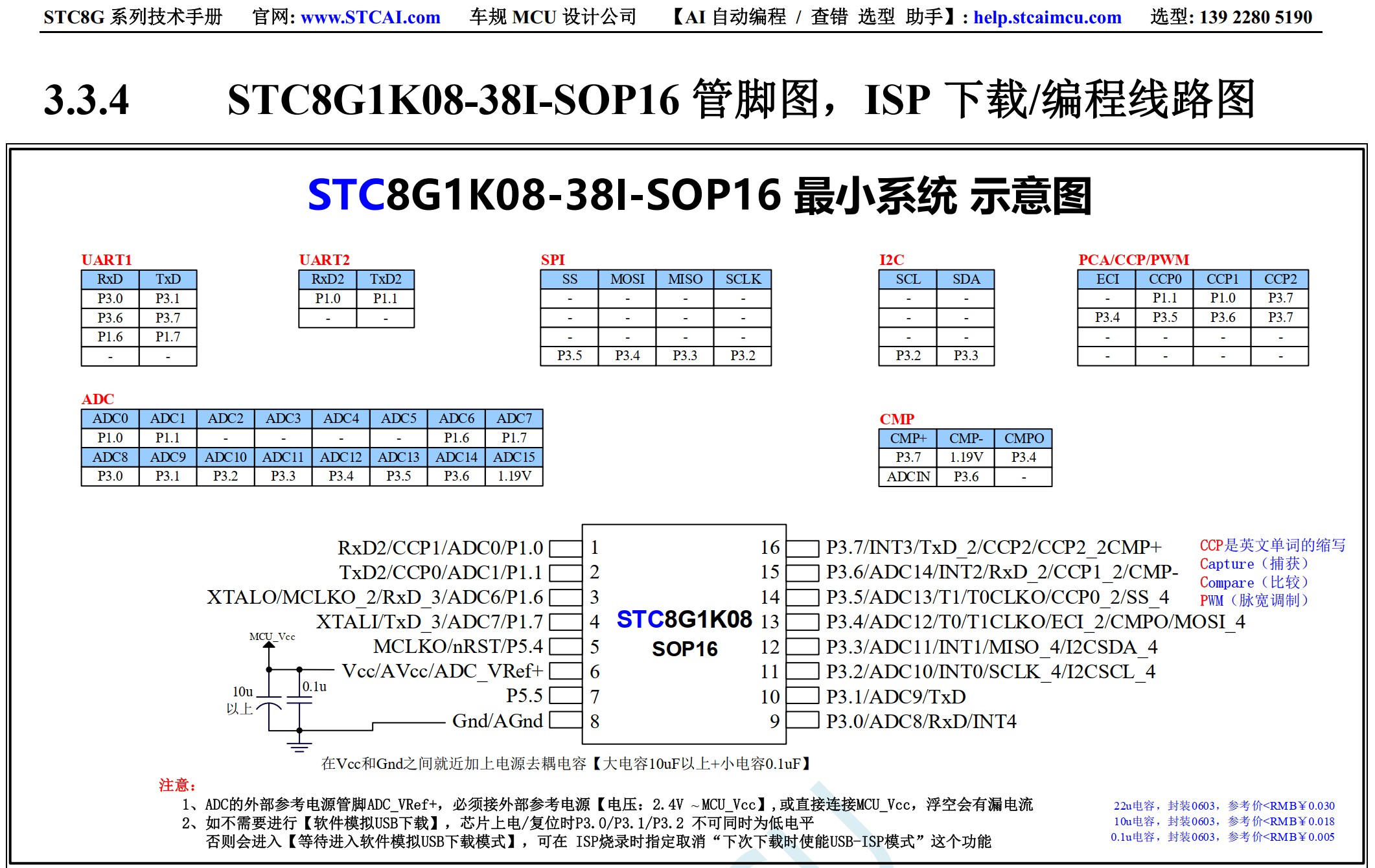

• STC8G1K08（SOP16/TSSOP20）：没有独立的 ADC_VRef+ 引脚。其 ADC 参考电压直接复用 Vcc/AVcc 引脚（第8脚为 Vcc/AVcc/ADC_VRef+ 合并），即参考电压固定接在电源上，无法单独外接参考电压。

来源：STC8H 手册「STC8H1K08-36I-TSSOP20/QFN20,SOP20/16系列」管脚表；STC8G 手册「STC8G1K08-38I-TSSOP20/QFN20/SOP16系列」管脚表。

---

2. ADC 输入通道排列不一样

结论：确实不兼容，通道映射差异很大。

两款芯片虽然都是 10 位 ADC，但通道数量与引脚映射完全不同：

ADC_CHS	STC8H1K08（9通道）	STC8G1K08（15通道）
0000	P1.0/ADC0	P1.0/ADC0
0001	P1.1/ADC1	P1.1/ADC1
0010	无此通道	P1.2/ADC2
0011	无此通道	P1.3/ADC3
0100	无此通道	P1.4/ADC4
0101	无此通道	P1.5/ADC5
0110	无此通道	P1.6/ADC6
0111	无此通道	P1.7/ADC7
1000	P3.0/ADC8	P3.0/ADC8
1001	P3.1/ADC9	P3.1/ADC9
1010	P3.2/ADC10	P3.2/ADC10
1011	P3.3/ADC11	P3.3/ADC11
1100	P3.4/ADC12	P3.4/ADC12
1101	P3.5/ADC13	P3.5/ADC13
1110	P3.6/ADC14	P3.6/ADC14
1111	测试内部1.19V	测试内部1.19V

关键差异：STC8H1K08 只有 9 个 ADC 通道（ADC0/1/814），**ADC2ADC7 通道不存在**；而 STC8G1K08 有完整的 15 个通道（ADC0ADC14）。因此，如果程序里使用了 ADC2ADC7 通道，在 STC8H1K08 上会失效。

来源：STC8H 手册「ADC模数转换」章节 ADC_CHS 通道映射表；STC8G 手册「ADC模数转换」章节 ADC_CHS 通道映射表。

---

3. PWM 不一样

结论：确实不兼容，PWM 架构完全不同。

• STC8H1K08：采用 16位高级PWM定时器，共 8 通道，分为两组：

  • PWMA（4通道：PWM1P/N、PWM2P/N、PWM3P/N、PWM4P/N），支持互补对称、死区控制；
  • PWMB（4通道：PWM5~PWM8），单端输出。
  • 支持正交编码器、捕获、比较等功能。

• STC8G1K08：采用 PCA/CCP/PWM（传统 PCA 模块），共 3 路（CCP0/CCP1/CCP2），属于传统 PCA 定时器结构，不支持互补对称输出、不支持死区控制。

来源：STC8H 手册「16位高级PWM定时器，支持正交编码器」章节；STC8G 手册「PCA/CCP/PWM应用」章节。

---

总结

论坛帖子所述三点不兼容均属实，且是硬件架构层面的差异，无法通过软件配置来消除。如果您需要在两款芯片间移植程序，请特别注意：

1. ADC 参考电压：STC8H1K08 可外接独立参考电压，STC8G1K08 只能使用 VCC 作为参考；
2. ADC 通道：STC8H1K08 缺少 ADC2~ADC7 通道，需重新规划采样通道；
3. PWM：STC8H1K08 是 8 通道高级 PWM（支持死区/互补），STC8G1K08 是 3 路传统 PCA/PWM，寄存器、中断、功能差异巨大，需完全重写 PWM 驱动。

如果您有具体的移植需求，欢迎告诉我具体型号和功能，我可以帮您分析更详细的适配方案。

---
