喜报 我用单片机放了个炮

scl***

单片机测试的好好的  一上实操就各种问题  CPU都烧爆了
学吧  学了软件学硬件 一玩一个不吱声
大神帮我看看AI总结的能解决问题不  有没有其他的方案  另外 有没有什么可以把单片机 MOS管等模块更好的固定摆放的法子  现在做的一团狗屎 全是线

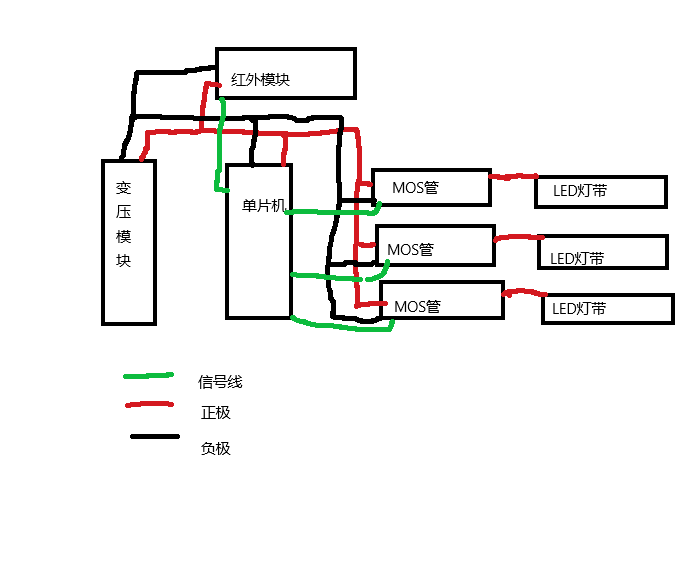

线路图


AI方案
[td]

措施	说明	优先级
栅极串联电阻	I/O 口到 MOS 管栅极串 100Ω~1kΩ	⭐⭐⭐ 必须
栅极下拉电阻	栅极对地接 10kΩ，防止浮空	⭐⭐⭐ 必须
电源去耦电容	MCU 端 47μF+0.1μF，LED 电源端 100μF	⭐⭐⭐ 必须
I/O 口设推挽	控制 MOS 管的 I/O 口设为推挽输出	⭐⭐⭐ 必须
电源分开走线	LED 大电流回路与 MCU 电源回路分开	⭐⭐ 建议
切换间加延时	每次切换 LED 之间加 50ms 以上延时	⭐⭐ 建议
PWM 软启动	渐亮渐灭，避免电流突变	⭐⭐ 建议
LED 电源加 LC 滤波	大电流时加 10μH+100μF π 型滤波	⭐ 可选

猫***

画个PCB，嘉立创免费打

我心***

烧机，烧脑，烧钱。
跨过这个阶段，能力经验都提升，你也能成大神。
详细讲好你的故事，才能快些解决。
新设计的电路，原理图没大问题时，在连电路或焊电路板时，要分模块连接或焊接、分模块静态测试、分模块上电测试、最后整体上电测试。

狂热***

我心*** 发表于 2026-7-30 08:55
烧机，烧脑，烧钱。
跨过这个阶段，能力经验都提升，你也能成大神。
详细讲好你的故事，才能快些解决。

焊接部分元件
测试完再接着焊

我心***

狂热*** 发表于 2026-7-30 09:11
焊接部分元件
测试完再接着焊

你说的对。
提前到焊接或连电路时才对。

晓***

电路实物是啥样的，发图看看

梁***

电源问题，可能电源过冲，也可能是电源地线松脱。
单片的VCC与GND并联5.6V/5W的稳压二极管1N5339，用于嵌位电压，保护单片机。

scl***

晓*** 发表于 2026-7-30 09:30
电路实物是啥样的，发图看看

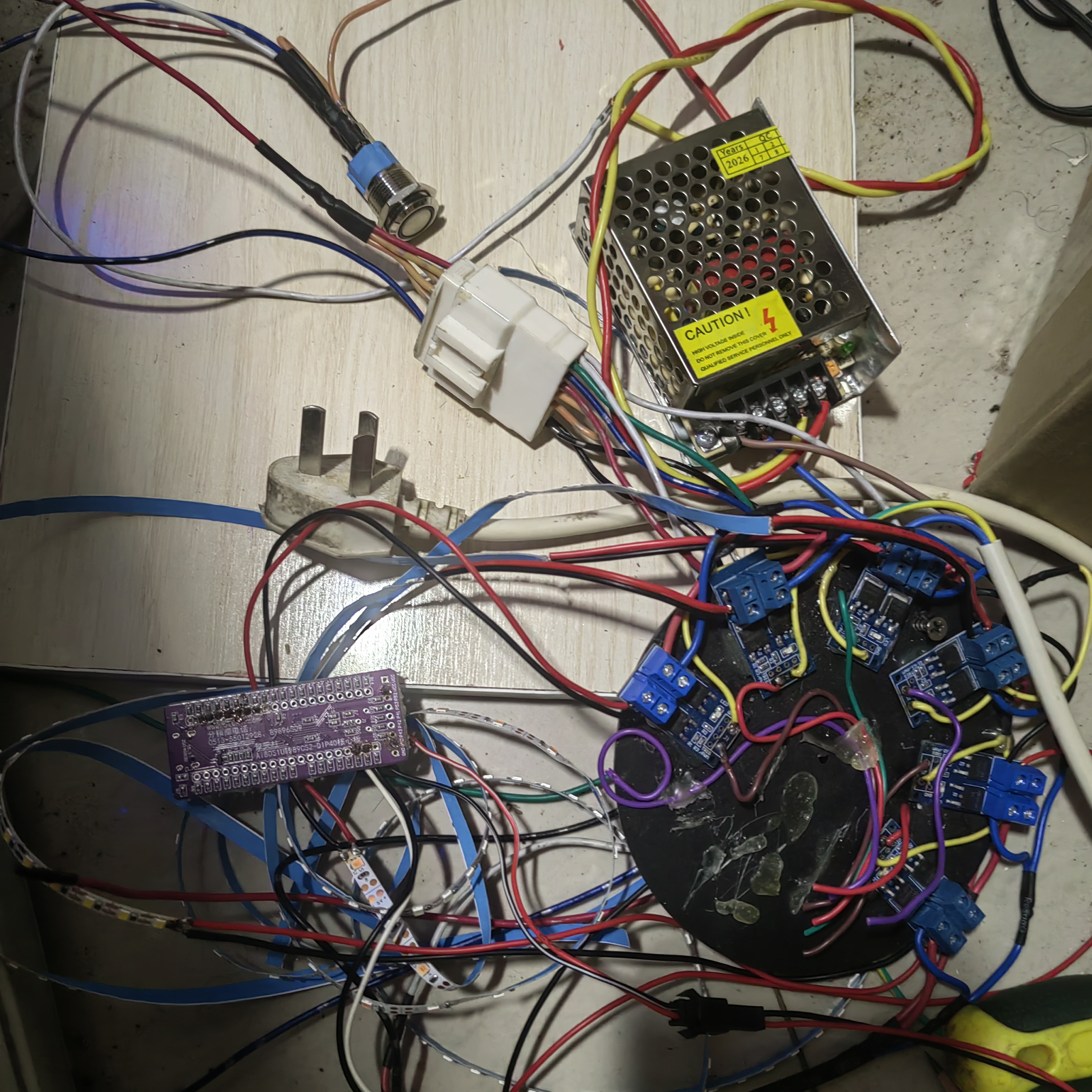

哈哈哈哈  实物这样的

scl***

scl***

晓*** 发表于 2026-7-30 09:30
电路实物是啥样的，发图看看

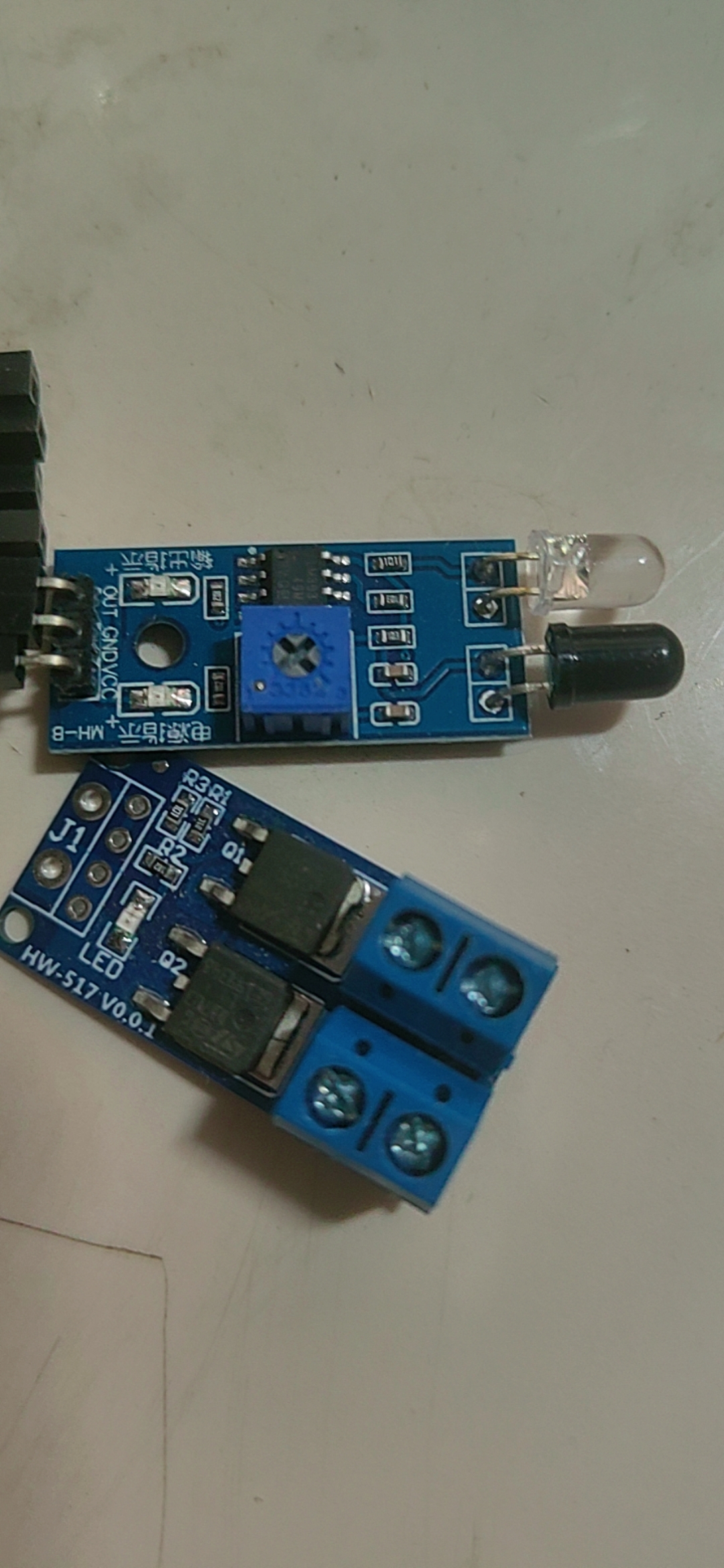

我只需要这个用这个采集数据  通过单片机控制MOS管通断来控制LED灯带  因为灯点亮的时候电压会有波动  所以我把触发脚（高电平）短接到了VCC上面  测试的时候红外模块给到一个低电平  然后就💥
