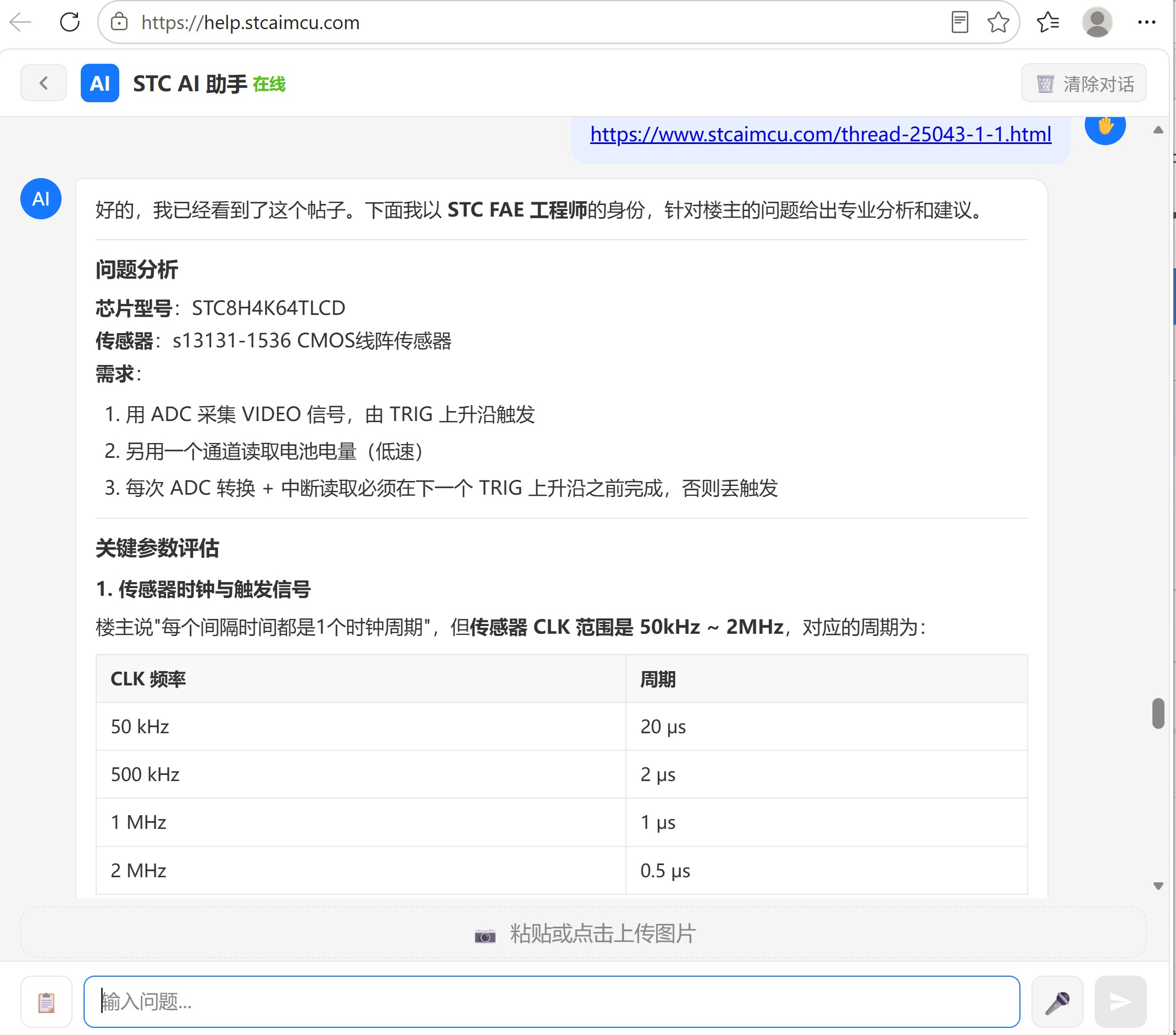

好的，我已经看到了这个帖子。下面我以 STC FAE 工程师的身份，针对楼主的问题给出专业分析和建议。
问题分析
芯片型号：STC8H4K64TLCD传感器：s13131-1536 CMOS线阵传感器需求：
- 用 ADC 采集 VIDEO 信号，由 TRIG 上升沿触发
- 另用一个通道读取电池电量（低速）
- 每次 ADC 转换 + 中断读取必须在下一个 TRIG 上升沿之前完成，否则丢触发
关键参数评估
1. 传感器时钟与触发信号
楼主说"每个间隔时间都是1个时钟周期"，但传感器 CLK 范围是 50kHz ~ 2MHz，对应的周期为：
| CLK 频率 |
周期 |
| 50 kHz |
20 μs |
| 500 kHz |
2 μs |
| 1 MHz |
1 μs |
| 2 MHz |
0.5 μs |
如果 CLK = 2MHz，TRIG 间隔仅 0.5μs，这是不可能用 ADC 中断完成的。 所以必须明确：您实际使用的传感器 CLK 频率是多少？ 这是决定方案可行性的核心前提。
2. STC8H4K64TLCD 的 ADC 速度
根据 STC8H 系列手册（"ADC模数转换"章节），ADC 转换时间公式为：
ADC 转换时间 = (ADC_TIM + 1) × 12 个时钟周期
其中 ADC_TIM 为 ADC 时序控制寄存器中的转换速度设置位，取值范围 0~63。
以 主频 40MHz 为例：
| ADC_TIM 设置 |
转换时间 |
| 0（最快） |
1 × 12 / 40MHz =0.3 μs |
| 1 |
2 × 12 / 40MHz =0.6 μs |
| 2 |
3 × 12 / 40MHz =0.9 μs |
| 3 |
4 × 12 / 40MHz =1.2 μs |
| 15 |
16 × 12 / 40MHz =4.8 μs |
最快可到 0.3μs（约 3.33Msps），但实际建议留有余量，一般设置 ADC_TIM=13，转换时间 0.61.2μs。
3. 中断响应时间
ADC 转换完成后进入中断，执行中断服务程序（读取 ADC 结果、清标志、切换通道等），加上中断响应延迟（约 710 个系统时钟），**总耗时大约再加 0.20.5μs**。
方案建议
方案一：如果 CLK ≤ 500kHz（周期 ≥ 2μs）—— 可行
ADC 设置为最快模式（ADC_TIM=0~1），中断内完成读取和通道切换，时间充裕。
配置示例代码：
// 主频 40MHz，ADC 时钟 = 40MHz/2/12 ≈ 1.67MHz
// ADC_TIM = 1，转换时间 ≈ 0.6μs
P_SW2 |= 0x80; // 使能访问 XFR
// ADC 配置
ADCCFG = 0x20; // 右对齐，ADC 时钟 = SYSCLK/2/12
ADCTIM = 0x00; // ADC_TIM = 0，最快转换
// 使能 ADC 中断
ADC_CONTR = 0x80; // 开启 ADC 电源
ADC_CONTR |= 0x40; // 开启 ADC 中断
EA = 1; // 开启总中断
// 启动第一次转换（假设通道 0 为 VIDEO 信号）
ADC_CONTR = (ADC_CONTR & 0xF0) | 0x00; // 选择通道 0
ADC_CONTR |= 0x40; // 启动转换
中断服务程序：
void ADC_Isr() interrupt 13
{
unsigned int adc_val;
unsigned char ch;
adc_val = (ADC_RES << 8) | ADC_RESL; // 读取 ADC 结果
ch = ADC_CONTR & 0x0F; // 当前通道号
if(ch == 0) // VIDEO 通道
{
// 处理 VIDEO 数据
video_buffer[video_index++] = adc_val;
// 切换到电池电量通道（通道 1）
ADC_CONTR = (ADC_CONTR & 0xF0) | 0x01;
}
else if(ch == 1) // 电池电量通道
{
// 处理电池电量数据
battery_value = adc_val;
// 切换回 VIDEO 通道（通道 0）
ADC_CONTR = (ADC_CONTR & 0xF0) | 0x00;
}
// 清除中断标志并启动下一次转换
ADC_CONTR &= ~0x20; // 清 ADC_FLAG
ADC_CONTR |= 0x40; // 启动下一次转换
}
方案二：如果 CLK ≥ 1MHz（周期 ≤ 1μs）—— 需要优化
此时中断方式可能来不及，建议改用 DMA + ADC 自动扫描 方式：
- 使用 STC8H 的 ADC 自动扫描模式（ADC_CONTR 中的 ADC_SS[1:0] 位），配置多个通道自动轮询
- 配合 DMA 将 ADC 结果自动搬运到内存缓冲区，无需中断干预
- 主循环中查询 DMA 完成标志即可
方案三：如果 CLK = 2MHz（周期 0.5μs）—— 不可行
ADC 最快 0.3μs 转换 + 中断响应，无法在 0.5μs 内完成一次完整采集。此时需要：
- 降低传感器 CLK 频率（建议 ≤ 500kHz）
- 或改用外部高速 ADC + FPGA 方案
关于通道切换策略
您提到"不读取传感器数据时切换到另一个通道读取电池电量"，建议：
- VIDEO 采集期间：ADC 固定通道 0，每次 TRIG 触发采集
- VIDEO 空闲期间：切换到通道 1 读取电池电量（低速，无需中断，轮询即可）
- 切换方法：在 ADC 中断中判断当前通道，VIDEO 通道采集完成后立即切回，电池电量通道采集完成后也立即切回，保证 VIDEO 通道始终处于"待命"状态
需要您确认的信息
为了给出更精确的方案，请您补充：
- 传感器实际使用的 CLK 频率是多少？（50kHz ~ 2MHz 范围太宽）
- TRIG 信号与 CLK 的关系：是每个 CLK 周期都有一个 TRIG 上升沿，还是每 N 个 CLK 才有一个 TRIG？
- 主频设置：您计划使用多大的系统时钟频率？
- VIDEO 信号是否需要连续采集，还是只在特定时间段采集？
请提供这些信息，我可以给出更精确的配置参数和代码。
