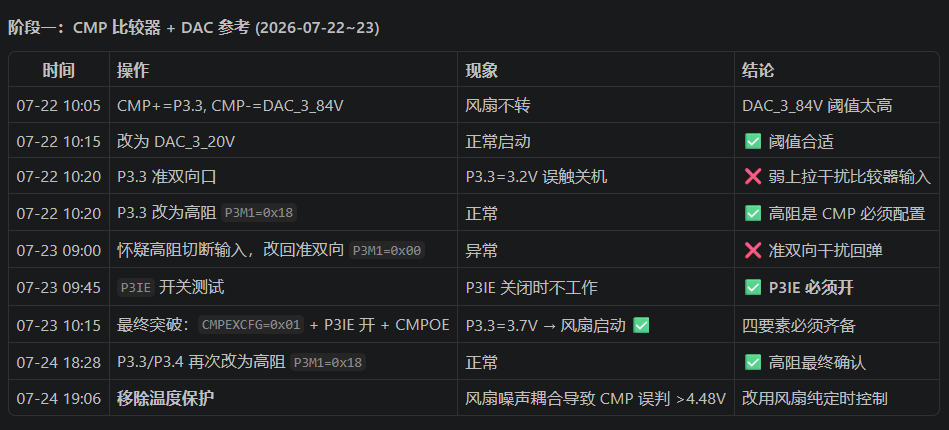

您好！我是 STC 的 FAE 工程师，看到您在论坛上发的帖子，关于 STC8H1K08-36I-TSSOP20 的温感控制（温度传感器）和模拟 MUX（模拟多路选择器/ADC 通道切换）的问题，我来帮您分析一下。
问题分析
您提到的"温感控制"和"模拟MUX"，我理解应该是：
- 芯片内部温度传感器的读取
- ADC 模拟多路选择器（通道切换） 的配置
这两个功能在 STC8H 系列中都是通过 ADC 模块 来实现的。下面我为您梳理一下关键配置步骤。
1. ADC 模拟多路选择器（MUX）配置
STC8H1K08 的 ADC 通道选择是通过 ADC_CONTR 寄存器 中的 CHS[3:0] 位来控制的。根据手册，ADC 的通道选择如下：
| CHS3 |
CHS2 |
CHS1 |
CHS0 |
ADC 通道 |
| 0 |
0 |
0 |
0 |
ADC0 (P10) |
| 0 |
0 |
0 |
1 |
ADC1 (P11) |
| 0 |
0 |
1 |
0 |
ADC2 (P12) |
| 0 |
0 |
1 |
1 |
ADC3 (P13) |
| 0 |
1 |
0 |
0 |
ADC4 (P14) |
| 0 |
1 |
0 |
1 |
ADC5 (P15) |
| 0 |
1 |
1 |
0 |
ADC6 (P16) |
| 0 |
1 |
1 |
1 |
ADC7 (P17) |
| 1 |
1 |
1 |
0 |
内部温度传感器 |
| 1 |
1 |
1 |
1 |
内部 1.19V 参考电压 |
关键点： 要读取内部温度传感器，需要将 CHS[3:0] 设置为 1110（即 0x0E）。
2. 内部温度传感器读取示例代码
以下是一个完整的示例程序，演示如何配置 ADC 并读取内部温度传感器：
#include "STC8H.h"
#define ADC_POWER 0x80 // ADC 电源控制位
#define ADC_START 0x40 // ADC 启动控制位
#define ADC_FLAG 0x20 // ADC 完成标志位
#define ADC_SPEED 0x60 // ADC 速度控制（最快）
// 内部温度传感器通道
#define ADC_CH_TEMP 0x0E // CHS[3:0] = 1110
// 延时函数
void delay_ms(unsigned int ms)
{
unsigned int i, j;
for(i = 0; i < ms; i++)
for(j = 0; j < 1000; j++);
}
// ADC 初始化
void ADC_Init(void)
{
P_SW2 |= 0x80; // 使能访问 XFR（扩展寄存器）
// 配置 ADCTIM 寄存器（ADC 时序控制）
// 使用默认值即可，如需调整可参考手册
// 配置 ADC_CONTR
ADC_CONTR = ADC_POWER | ADC_SPEED; // 开启 ADC 电源，设置转换速度
delay_ms(1); // 等待 ADC 电源稳定
}
// 读取 ADC 值（指定通道）
unsigned int ADC_Read(unsigned char channel)
{
unsigned int result;
ADC_CONTR &= ~0x0F; // 清除通道选择位
ADC_CONTR |= channel; // 设置 ADC 通道
ADC_CONTR |= ADC_START; // 启动 ADC 转换
_nop_();
_nop_();
while(!(ADC_CONTR & ADC_FLAG)); // 等待转换完成
ADC_CONTR &= ~ADC_FLAG; // 清除完成标志
// 读取结果（ADC_RES 高8位，ADC_RESL 低2位）
result = ((unsigned int)ADC_RES << 2) | (ADC_RESL & 0x03);
return result;
}
// 计算温度值（近似公式，需根据实际校准）
// 参考电压 1.19V，温度传感器输出电压与温度成线性关系
// 典型值：25°C 时约 0.75V，温度系数约 -2.0mV/°C
float Calc_Temperature(unsigned int adc_value)
{
float voltage;
float temp;
// 计算电压值（假设 ADC 参考电压为内部 1.19V，10位分辨率）
voltage = (float)adc_value * 1.19f / 1024.0f;
// 温度计算公式（典型值，实际需校准）
// Vtemp = 0.75 - (T - 25) * 0.002
// 反推：T = 25 + (0.75 - Vtemp) / 0.002
temp = 25.0f + (0.75f - voltage) / 0.002f;
return temp;
}
void main(void)
{
unsigned int adc_val;
float temperature;
// 设置系统时钟（使用内部 IRC）
// 默认即可
ADC_Init();
while(1)
{
// 读取内部温度传感器
adc_val = ADC_Read(ADC_CH_TEMP);
// 计算温度
temperature = Calc_Temperature(adc_val);
// 此处可添加串口输出或其它处理
// 例如通过串口发送温度值
delay_ms(1000); // 每秒读取一次
}
}
3. 常见问题排查
如果您遇到"模拟 MUX 一直无法处理"的情况，请检查以下几点：
✅ 检查1：ADC 电源是否开启
ADC_CONTR |= 0x80; // 必须置位 ADC_POWER 位
开启后需要等待约 1ms 让 ADC 内部电路稳定。
✅ 检查2：端口模式配置
如果使用外部 ADC 通道（如 P10~P17），必须将对应的 I/O 口设置为 高阻输入模式：
P1M0 |= 0x01; // P10 设置为高阻输入
P1M1 |= 0x01;
✅ 检查3：内部温度传感器通道选择
读取内部温度传感器时，必须选择通道 0x0E（CHS[3:0]=1110），不是外部引脚通道。
✅ 检查4：ADC 参考电压
- 内部温度传感器的输出与 ADC 参考电压 有关
- 如果使用内部 1.19V 作为参考，则 ADC 满量程为 1.19V
- 如果使用外部 AVREF 引脚（如果有），则需确保外部参考电压正确
✅ 检查5：ADC 时序配置
如果 ADC 转换结果异常，可以调整 ADCTIM 寄存器中的采样时间：
P_SW2 |= 0x80;
ADCTIM = 0x3F; // 设置较长的采样时间，确保采样稳定
4. 需要进一步确认的信息
为了更准确地帮您解决问题，请您提供以下信息：
- 您具体想读取的是内部温度传感器，还是外部 NTC 热敏电阻等温感元件？
- "模拟MUX一直无法处理"的具体现象是什么？（例如：ADC 转换结果始终为 0？始终为最大值？通道切换无效？）
- 您是否已经配置了 ADC 相关的寄存器？ 能否贴出您当前的代码片段？
- 您使用的参考电压是内部 1.19V 还是外部参考？
如果您方便的话，可以直接回复此帖或联系我，我会进一步协助您调试。STC8H1K08 的 ADC 和温度传感器功能是经过充分验证的，只要配置正确就能正常工作。
