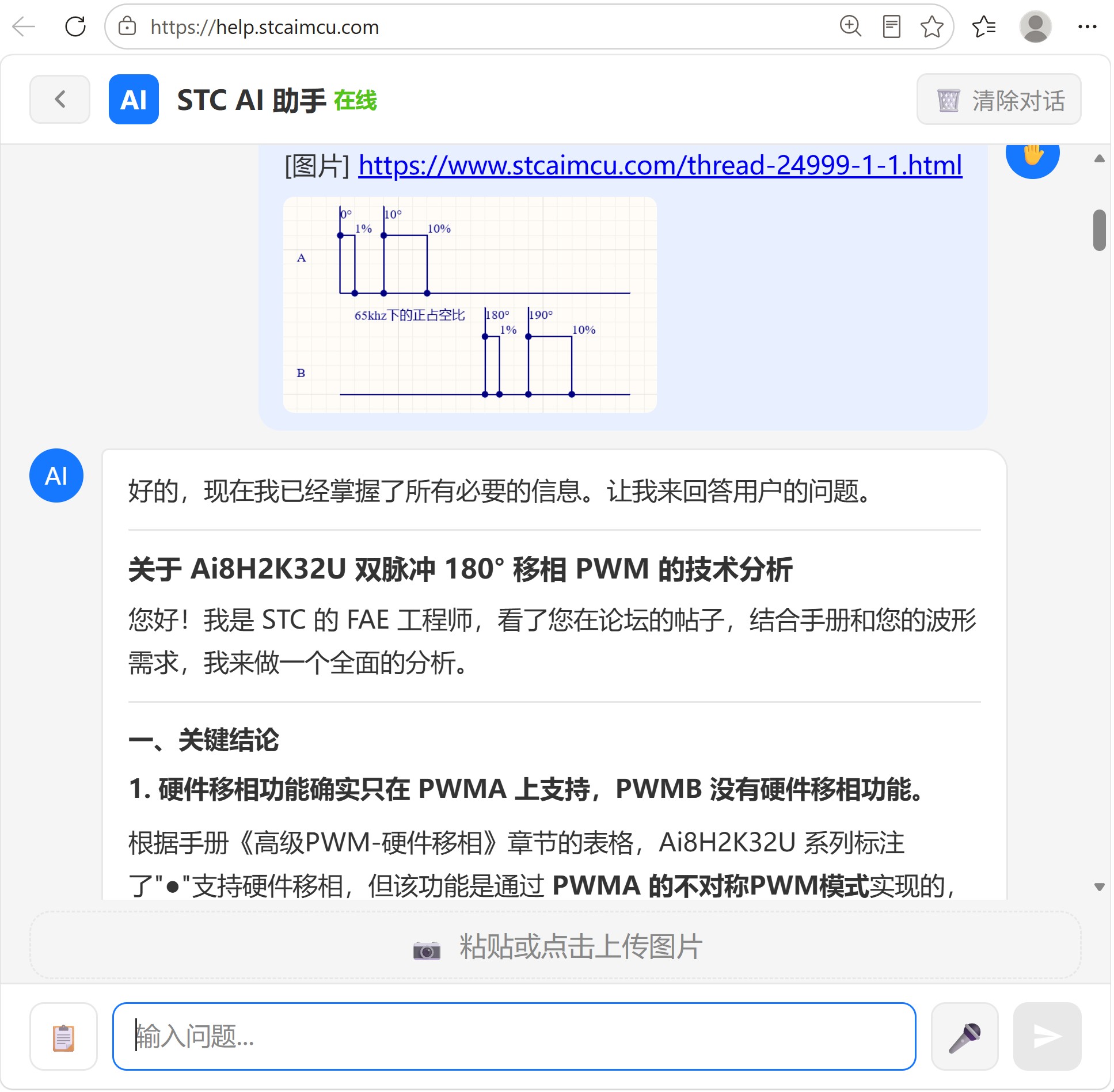

关于 Ai8H2K32U 双脉冲 180° 移相 PWM 的技术分析
您好！我是 STC 的 FAE 工程师，看了您在论坛的帖子，结合手册和您的波形需求，我来做一个全面的分析。
一、关键结论
1. 硬件移相功能确实只在 PWMA 上支持，PWMB 没有硬件移相功能。
根据手册《高级PWM-硬件移相》章节的表格，Ai8H2K32U 系列标注了"●"支持硬件移相，但该功能是通过 PWMA 的不对称PWM模式实现的，具体使用通道5（PWMAPS5）和通道6（PWMAPS6）这两个专用移相端口。
手册原文："Ai8H2K12U系列支持PWM硬件移相的端口为 P1.3（PWMAPS5）和P1.5（PWMAPS6）"
2. 您的波形需求本质上不是"硬件移相"，而是"在一个周期内输出两个脉冲"

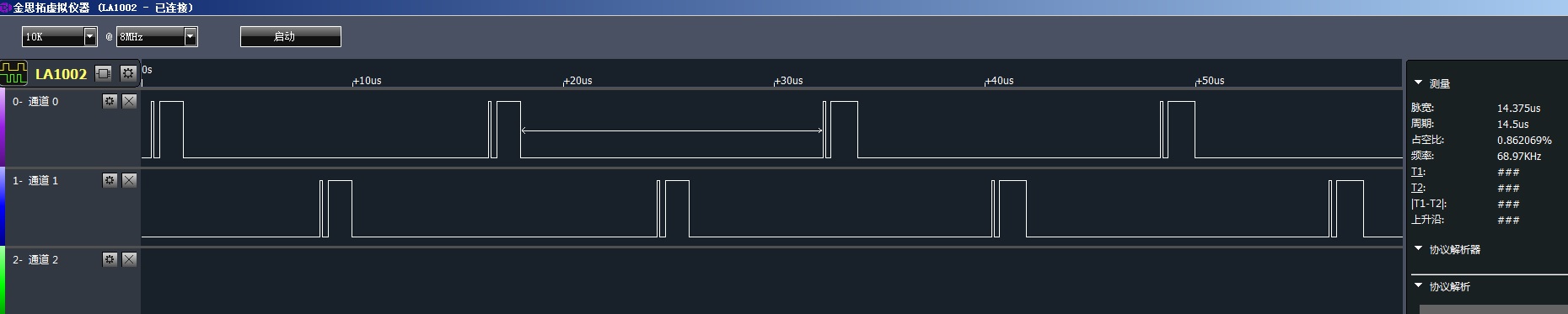

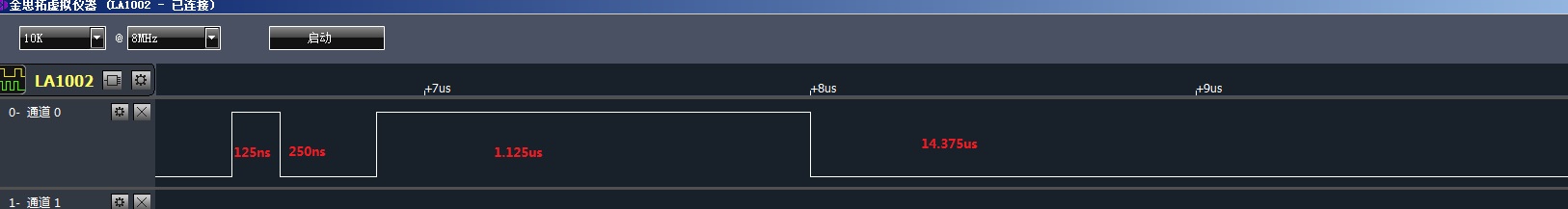

从您描述的波形来看：
- A路：在0°位置输出1%脉冲 → 在10°位置输出10%脉冲 → 等待周期结束
- B路：相对于A路的起始点移相180°，重复同样的双脉冲模式
这实际上是 "单脉冲模式（OPM）+ 可再触发" 或者 "组合PWM模式" 才能实现的，而不是单纯的不对称PWM移相。
二、硬件移相（不对称PWM模式）能做什么？
不对称PWM模式（OCxM[3:0] = 1110/1111）可以做到：
- 递增计数时用 CCR1 的值控制占空比
- 递减计数时用 CCR2 的值控制占空比
- 从而在半个周期内改变占空比
但它做不到的是：在一个周期内产生两个独立的脉冲（即先输出一个1%脉冲，关闭，再输出一个10%脉冲）。
三、您的需求分析
您需要的波形特征是：
| 特征 |
描述 |
| 频率 |
65kHz（周期约15.38μs） |
| A路 |
0°处1%脉冲 → 10°处10%脉冲 → 等待周期结束 |
| B路 |
相对于A路移相180°，重复相同模式 |
| 关键点 |
一个周期内有两个脉冲，且第二个脉冲在负半周期"提前截断" |
这实际上是 "组合PWM模式"（OCxM[3:0] = 1100/1101） 更接近您的需求——组合PWM模式可以将两个通道的参考信号做逻辑运算（与/或）来产生复合波形。
四、推荐的实现方案
方案一：使用 PWMA 的组合PWM模式 + 主从同步
利用 PWMA 的通道1~4，配置为组合PWM模式：
通道1（P1.0）：PWM模式1，CCR1 = 1% 占空比
通道2（P1.3/PWM2N）：PWM模式1，CCR2 = 10% 占空比，相位偏移10°
通道3（P1.4）：PWM模式1，CCR3 = 1% 占空比，相位偏移180°
通道4（P1.5/PWM3N）：PWM模式1，CCR4 = 10% 占空比，相位偏移190°
然后通过 组合PWM模式 将通道1和通道2的信号做逻辑或（OR），得到A路波形；通道3和通道4做逻辑或，得到B路波形。
但这里有一个关键问题：组合PWM模式输出的 OCxREFC 是内部参考信号，要输出到引脚需要正确的配置。而且组合PWM模式产生的是两个信号的逻辑组合，不是"先A后B"的时序。
方案二：使用 PWMA 的通道5/6（硬件移相专用端口）+ 软件触发
Ai8H2K32U 的 P1.3（PWMAPS5）和 P1.5（PWMAPS6） 是硬件移相专用端口。但这两个端口是 PWMA 的扩展通道（通道5和通道6），它们的工作模式受 PWMA_CCMR5/PWMA_CCMR6 控制。
硬件移相的真正用法是：
- 将 PWMA 配置为主模式，输出 TRGO 信号
- PWMA 的从模式控制器可以接收 TRGO 并产生相移
方案三：推荐方案——使用单脉冲模式（OPM）+ 定时器触发
这是最灵活的方式，适合您这种"一个周期内多个脉冲"的需求：
/*
* Ai8H2K32U-TSSOP20
* 使用 PWMA 单脉冲模式 + 定时器触发
*
* 思路：
* 1. PWMA 配置为单脉冲模式（OPM=1），每次触发后输出一个指定宽度的脉冲然后停止
* 2. 使用定时器0产生触发事件，在0°、10°、180°、190°位置触发PWMA输出
* 3. A路使用P1.0（PWM1P），B路使用P1.3（PWM2N）
*
* 引脚分配：
* A路输出 → P1.0 (PWM1P)
* B路输出 → P1.3 (PWM2N)
*
* 系统时钟：24MHz 内部IRC
* PWM频率：65kHz（周期计数 = 24MHz/65kHz ≈ 369个时钟）
*/
#include "STC8Hxxx.h"
#include "intrins.h"
#define SYS_CLK 24000000UL
#define PWM_FREQ 65000UL
// 一个完整周期的计数 = 24MHz / 65kHz ≈ 369
#define PERIOD_CNT (SYS_CLK / PWM_FREQ)
// 角度转计数值
#define DEG_TO_CNT(d) ((unsigned int)((unsigned long)(d) * PERIOD_CNT / 360UL))
// 占空比转计数值
#define PCT_TO_CNT(p) ((unsigned int)((unsigned long)(p) * PERIOD_CNT / 100UL))
// 时序定义
#define T_0 DEG_TO_CNT(0) // 0°
#define T_1PCT PCT_TO_CNT(1) // 1% 占空比宽度
#define T_10DEG DEG_TO_CNT(10) // 10°
#define T_10PCT PCT_TO_CNT(10) // 10% 占空比宽度
#define T_180DEG DEG_TO_CNT(180) // 180°
#define T_190DEG DEG_TO_CNT(190) // 190°
void delay_ms(unsigned int ms)
{
unsigned int i, j;
for(i = 0; i < ms; i++)
for(j = 0; j < 2000; j++);
}
void PWMA_Config(void)
{
P_SW2 |= 0x80; // 使能访问XFR
// ---- 关闭PWMA，先做全面复位 ----
PWMA_CR1 = 0x00; // 关闭计数器
PWMA_ENO = 0x00; // 关闭所有输出
PWMA_BKR = 0x00; // 关闭主输出
// ---- 配置PWMA时基 ----
// 使用边沿对齐模式，向上计数
// 预分频器设为0（不分频），ARR = PERIOD_CNT - 1
PWMA_PSCRH = 0x00;
PWMA_PSCRL = 0x00;
PWMA_ARRH = (unsigned char)((PERIOD_CNT - 1) >> 8);
PWMA_ARRL = (unsigned char)(PERIOD_CNT - 1);
// ---- 配置通道1（P1.0）为PWM模式1 ----
PWMA_CCER1 = 0x00; // 先关闭通道
PWMA_CCMR1 = 0x60; // OC1M=110 (PWM模式1), CC1S=00 (输出)
PWMA_CCER1 |= 0x01; // CC1E=1, 使能通道1输出
// ---- 配置通道2（P1.3/PWM2N）为PWM模式1 ----
PWMA_CCMR2 = 0x60; // OC2M=110 (PWM模式1), CC2S=00 (输出)
PWMA_CCER1 |= 0x10; // CC2E=1, 使能通道2输出
// ---- 使能输出 ----
PWMA_ENO = 0x01; // ENO1P=1 (P1.0输出)
PWMA_ENO |= 0x04; // ENO2N=1 (P1.3输出)
// ---- 设置P1.0和P1.3为推挽输出 ----
P1M1 &= ~0x09;
P1M2 |= 0x09;
// ---- 使能主输出 ----
PWMA_BKR = 0x80; // MOE=1, 主输出使能
}
// 设置A路脉冲（在指定位置输出指定宽度的脉冲）
void Set_Pulse_A(unsigned int start_pos, unsigned int width)
{
// PWM模式1：CNT < CCR 时输出高，否则输出低
// 所以 CCR = start_pos + width
unsigned int cc1_val = start_pos + width;
PWMA_CCR1H = (unsigned char)(cc1_val >> 8);
PWMA_CCR1L = (unsigned char)(cc1_val);
}
// 设置B路脉冲
void Set_Pulse_B(unsigned int start_pos, unsigned int width)
{
unsigned int cc2_val = start_pos + width;
PWMA_CCR2H = (unsigned char)(cc2_val >> 8);
PWMA_CCR2L = (unsigned char)(cc2_val);
}
void main(void)
{
unsigned int cnt;
// 关闭全局中断（本示例不使用中断）
EA = 0;
PWMA_Config();
// 启动PWMA计数器
PWMA_CR1 |= 0x01; // CEN=1
while(1)
{
// 读取当前计数器值
cnt = ((unsigned int)PWMA_CNTRH << 8) | PWMA_CNTRL;
// ---- A路控制 ----
// 在0°位置输出1%脉冲
if(cnt >= T_0 && cnt < T_0 + T_1PCT)
{
Set_Pulse_A(T_0, T_1PCT);
}
// 在10°位置输出10%脉冲
else if(cnt >= T_10DEG && cnt < T_10DEG + T_10PCT)
{
Set_Pulse_A(T_10DEG, T_10PCT);
}
else
{
// 其他时间输出低电平
PWMA_CCR1H = 0;
PWMA_CCR1L = 0;
}
// ---- B路控制（相对于A路移相180°） ----
if(cnt >= T_180DEG && cnt < T_180DEG + T_1PCT)
{
Set_Pulse_B(T_180DEG, T_1PCT);
}
else if(cnt >= T_190DEG && cnt < T_190DEG + T_10PCT)
{
Set_Pulse_B(T_190DEG, T_10PCT);
}
else
{
PWMA_CCR2H = 0;
PWMA_CCR2L = 0;
}
// 等待计数器溢出（周期结束）
if(cnt >= PERIOD_CNT - 1)
{
// 周期结束，等待下一个周期
_nop_();
}
}
}
五、关于您的问题的明确回答
Q1: 是单片机受限无法完成还是配置的有问题？
A: 单片机 可以完成，但您之前的代码尝试用"不对称PWM模式"来实现"一个周期内两个脉冲"的波形，这个思路不太对。不对称PWM模式只能在一个周期内改变一次占空比（递增和递减各用不同的CCR值），无法产生"先输出一个1%脉冲，关闭，再输出一个10%脉冲"的效果。
正确的做法是使用 软件实时更新CCR值（如上方案三所示），或者使用 组合PWM模式 将两个通道的信号做逻辑运算。
Q2: PWMB是否有移动相位的功能？
A: PWMB没有硬件移相功能。 手册中"移相PWM输出模式"章节明确只针对PWMA。PWMB只能输出单端PWM，不支持不对称PWM模式、组合PWM模式等移相相关功能。
手册原文："第二组PWM定时器/PWMB有4个通道（PWM5、PWM6、PWM7、PWM8），每个通道也可独立实现PWM输出、捕获和比较功能。两组PWM定时器唯一的区别是第一组可输出带死区的互补对称PWM，而第二组只能输出单端的PWM"
六、更好的方案：使用硬件移相专用端口
Ai8H2K32U 的 P1.3（PWMAPS5）和 P1.5（PWMAPS6） 是硬件移相专用端口。如果您希望完全用硬件实现，可以这样配置：
- PWMA 主模式：输出65kHz基准PWM，TRGO选择"更新事件"
- 通道5（P1.3）：配置为从模式，触发源选择 ITR2（内部触发），在触发事件时启动
- 通道6（P1.5）：类似配置
但这种方式更适合"两个相同占空比的PWM之间有固定相移"的场景，对于您这种"一个周期内两个不同宽度的脉冲"的需求，还是 方案三（软件实时更新CCR） 最灵活可靠。
如果您需要我进一步优化代码或提供其他实现方式，请告诉我具体的引脚分配和时序要求细节！
